Post and Beam

Per struttura Post and Beam oggi si intende una struttura a telaio (trave-pilastro) in legno lamellare (X-LAM, Glulam, LVL, etc.). I solai sono normalmente realizzati con pannelli a base legno, mentre la stabilità laterale dell’edificio è solitamente affidata a un sistema di controvento (nucleo, aste inclinate o pareti).

La differenza con il sistema Timber Frame (a telaio leggero) sta dunque soprattutto nel materiale e nella conseguente resistenza della struttura. Ma il sistema Post and Beam altro non è che una rivisitazione in legno ingegnerizzato del sistema costruttivo più antico del mondo, quello trilitico, composto da due colonne e un architrave in pietra, ereditato anche dalle odierne strutture a telaio in calcestruzzo. Come può essere innovativo un sistema così antico? In molti modi, per la verità, dalla scelta dei materiali alle connessioni.

Dal gazebo al multipiano

La tecnica del Post and Beam si presta ad applicazioni molto diverse, da quelle più leggere per l’outdoor a quelle più sfidanti da un punto di vista strutturale. Oggi è possibile costruire in legno strutture edifici multipiano con notevole distanza tra i pilastri e luci che fino a pochi anni fa erano appannaggio esclusivo del calcestruzzo armato. A differenza di quest’ultimo, però, l’uso del legno significa una maggiore rapidità costruttiva e soprattutto una maggiore sostenibilità. Secondo i dati di un recente studio, ogni m2 di costruzione in legno significa in media un risparmio di circa 74 kg di CO2 rispetto al cemento. Inoltre, anche l’impatto sul consumo di risorse idriche è di molto inferiore, con un risparmio di oltre 5 m3 di acqua per ogni m2 edificato. Infine, usare il legno come materiale strutturale significa anche una drastica riduzione dei rifiuti prodotti, con più di 158 kg in meno per m2.

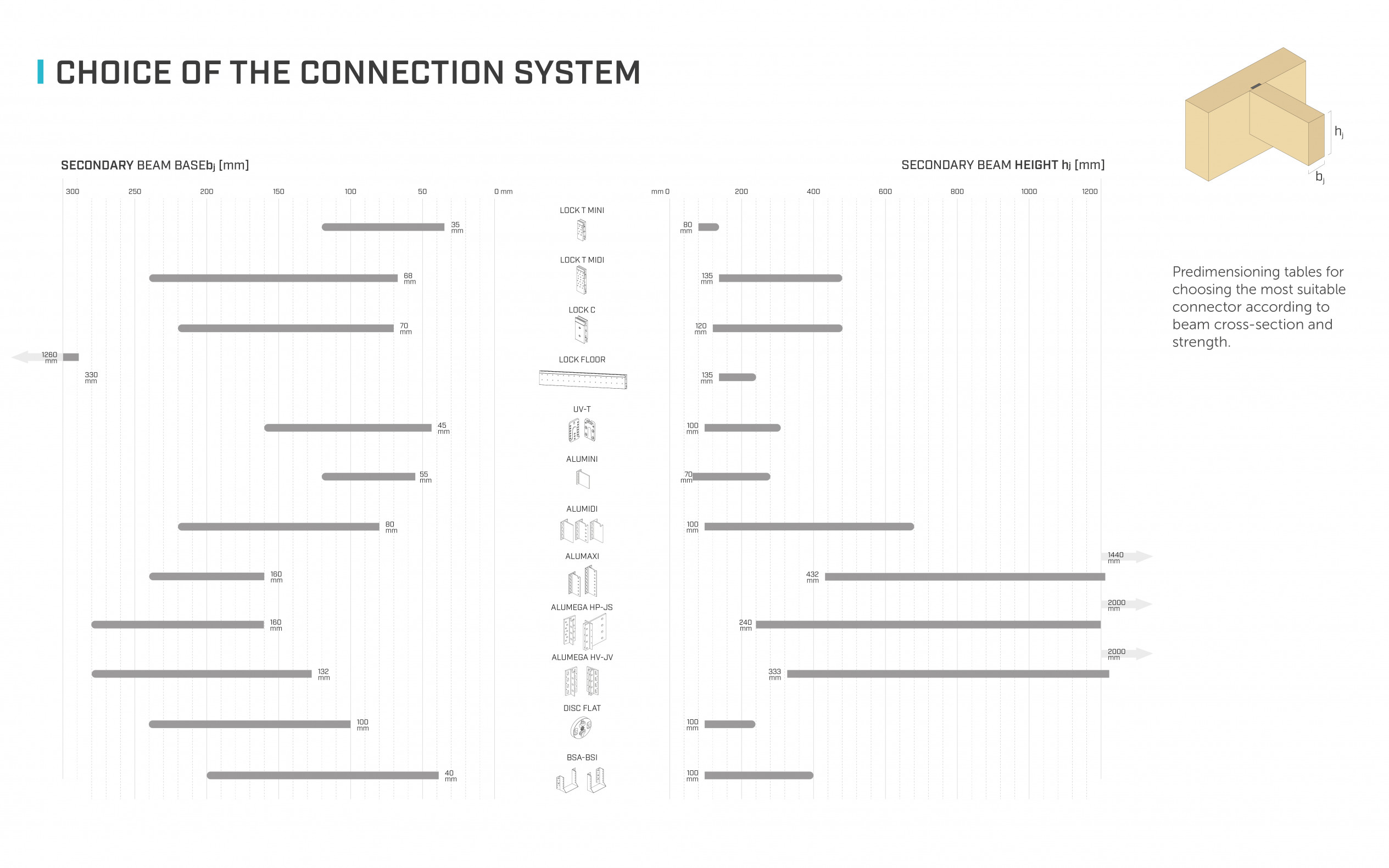

Ma oltre al legno ingegnerizzato, per ogni tipo di struttura occorrono connessioni proporzionate. L’ampia scelta di sistemi di giunzione Rothoblaas permette di rispondere a molteplici esigenze progettuali. Riportiamo qui di seguito una tabella del nuovo catalogo Piastre e connettori per legno, in cui vengono indicati i connettori più adatti, in funzione della sezione della trave.

Come scegliere il giusto connettore per le strutture post and beam?

Per scegliere il connettore più corretto per ogni progetto Post and Beam, Rothoblaas ha reso disponibili due strumenti essenziali:

1. La guida "LOCK SCELTA DEL CONNETTORE E GUIDA ALLA DURABILITÀ", studiata per supportare la scelta delle migliori soluzioni a scomparsa a seconda delle condizioni di installazione. Considera fattori come esposizione, umidità, inquinamento, distanza dal mare, pH del legno e classe di servizio. Per maggiori dettagli, è consultabile qui.


1. GUIDA ALLA SCELTA DEL CONNETTORE SECONDO IL TIPO DI PROGETTO:

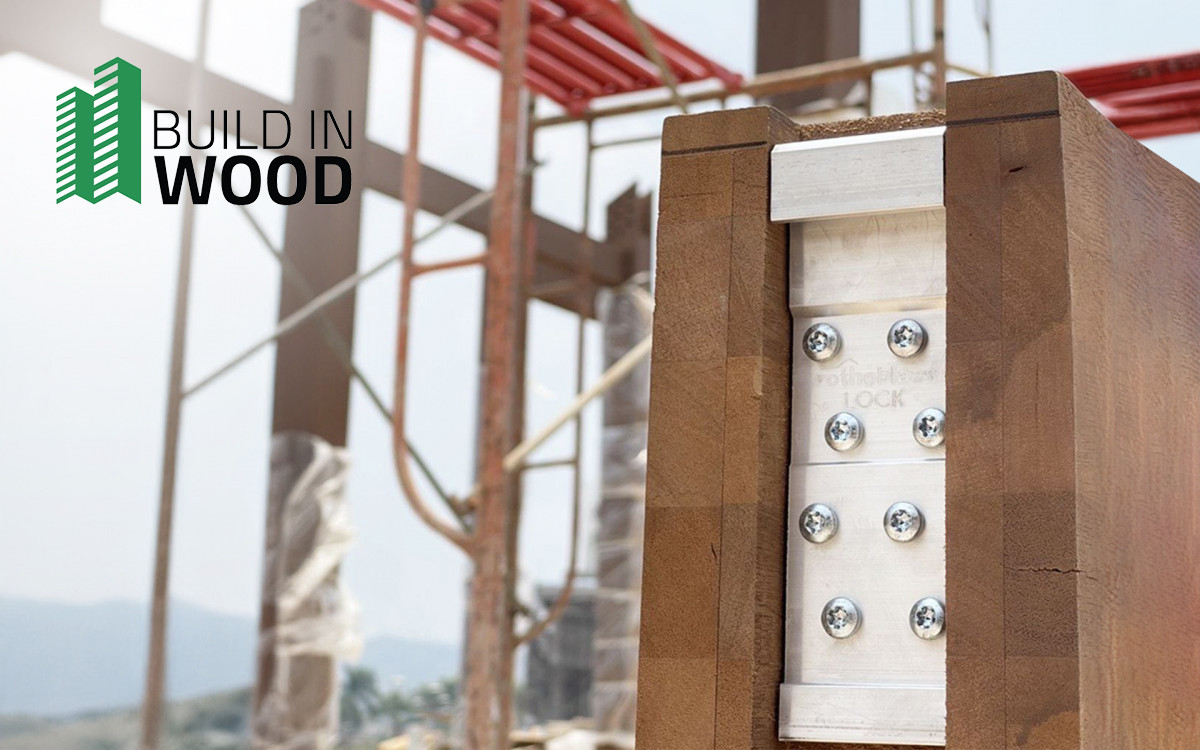

   Sviluppato nell'ambito del progetto europeo Build-in-Wood, questo strumento è parte della più ampia guida messa a punto dalla rete di Build-in-Wood per facilitare la scelta dei vari componenti strutturali e dei sistemi di facciata, al fine orientare la scelta delle soluzioni corrette per qualsiasi progetto in legno.

   Ogni sezione è dedicata ad un tipo differente di componente, con il focus di massimizzare l'uso del legno e dei materiali bio-based nel panorama europeo della nuova edilizia.


Fra le soluzioni, attentamente progettate e calcolate dai membri del progetto Build-in-Wood, c’è anche la “Connector Matrix” sviluppata del team ricerca e sviluppo Rothoblaas per scegliere il miglior connettore fra quelli designati per il sistema post and beam a seconda di destinazione d’uso e delle dimensioni del progetto.

Provala qui: (https://www.rothoblaas.com/ftp/BiW_SISTEMA%20E%20MATRICE%20DI%20COLLEGAMENTO_IT.pdf)

Questi strumenti garantiscono la scelta di connettori funzionali, durevoli e tecnologicamente avanzati che si adattino perfettamente alle esigenze specifiche di ogni progetto Post and Beam.

Strutture ibride

In una struttura Post and Beam i pilastri non devono necessariamente essere in legno, ma è possibile connettere travi in legno ad elementi strutturali composti da diversi materiali: legno, acciaio o calcestruzzo. La gamma Rothoblaas ha soluzioni apposite anche per questa esigenza.

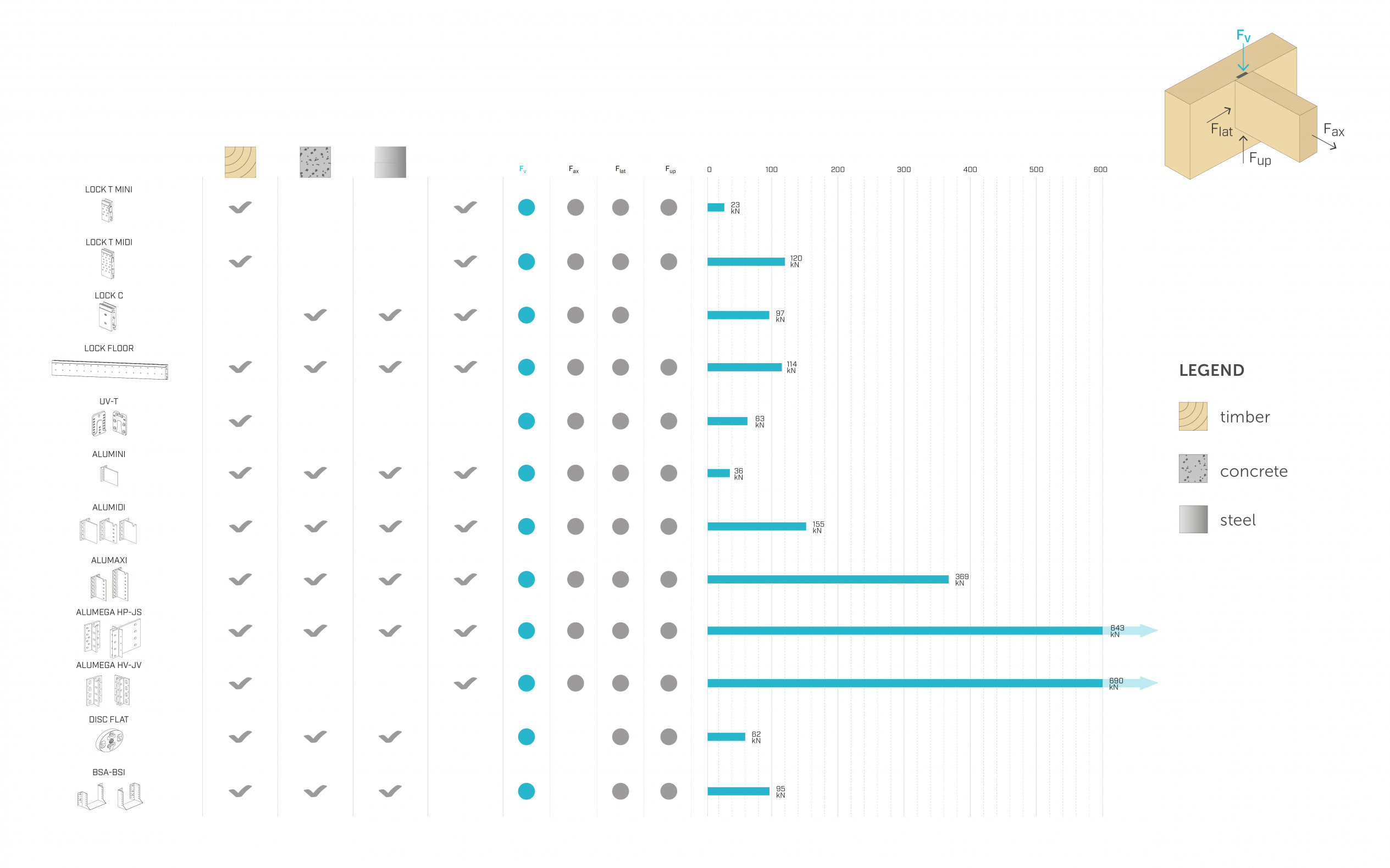

Le connessioni per travi devono resistere principalmente a carichi gravitazionali (Fv nell’immagine sotto). Le resistenze testate e certificate in tutte le direzioni sono una garanzia della robustezza strutturale in caso di eventi eccezionali (urti, esplosioni, uragani, terremoti). Questo contribuisce alla robustezza strutturale dell’edificio, garantendo una maggiore sicurezza e resistenza. Riportiamo di seguito una tabella per la scelta del connettore più adatto, in funzione della resistenza necessaria.

Modalità di posa e prefabbricazione

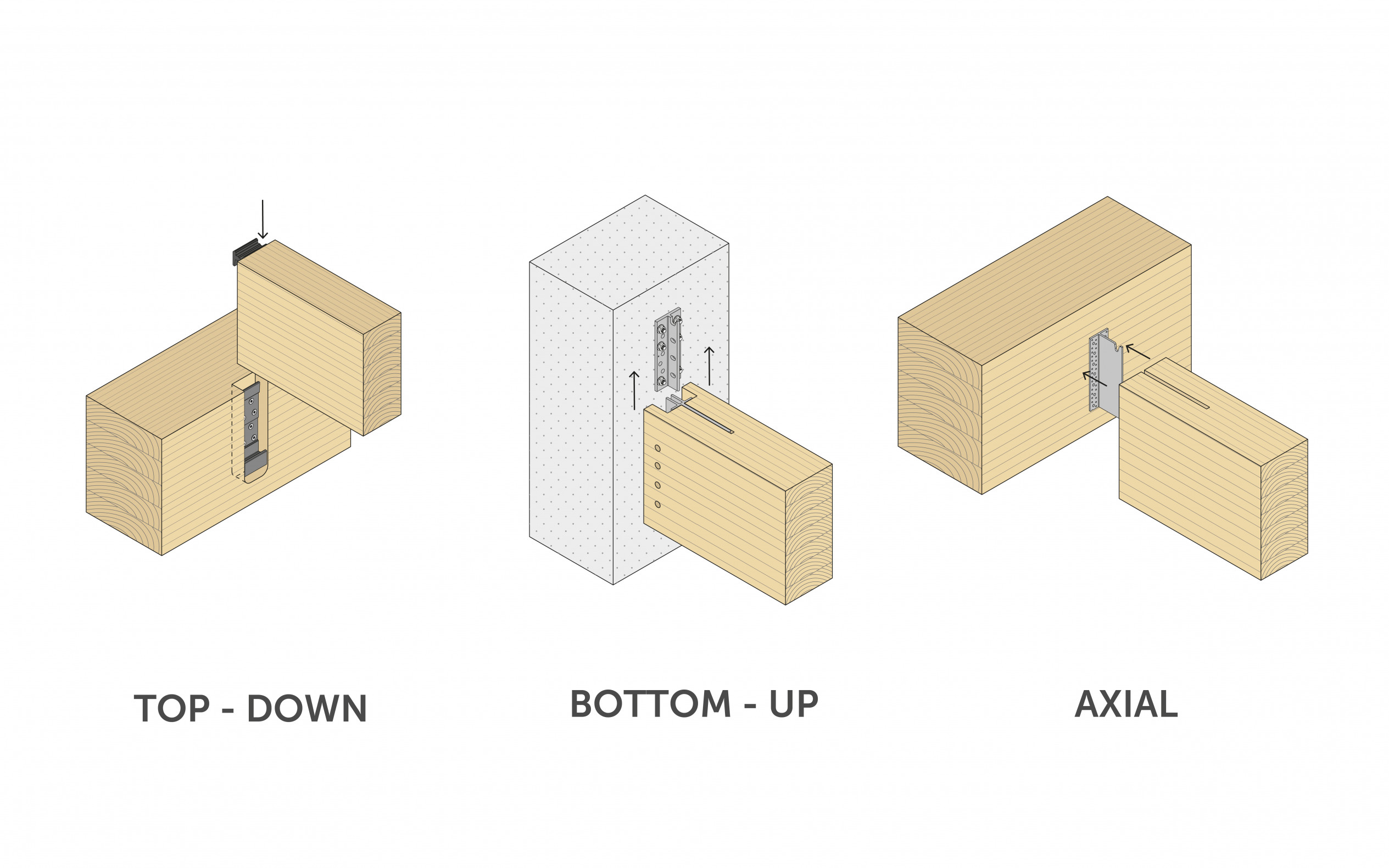

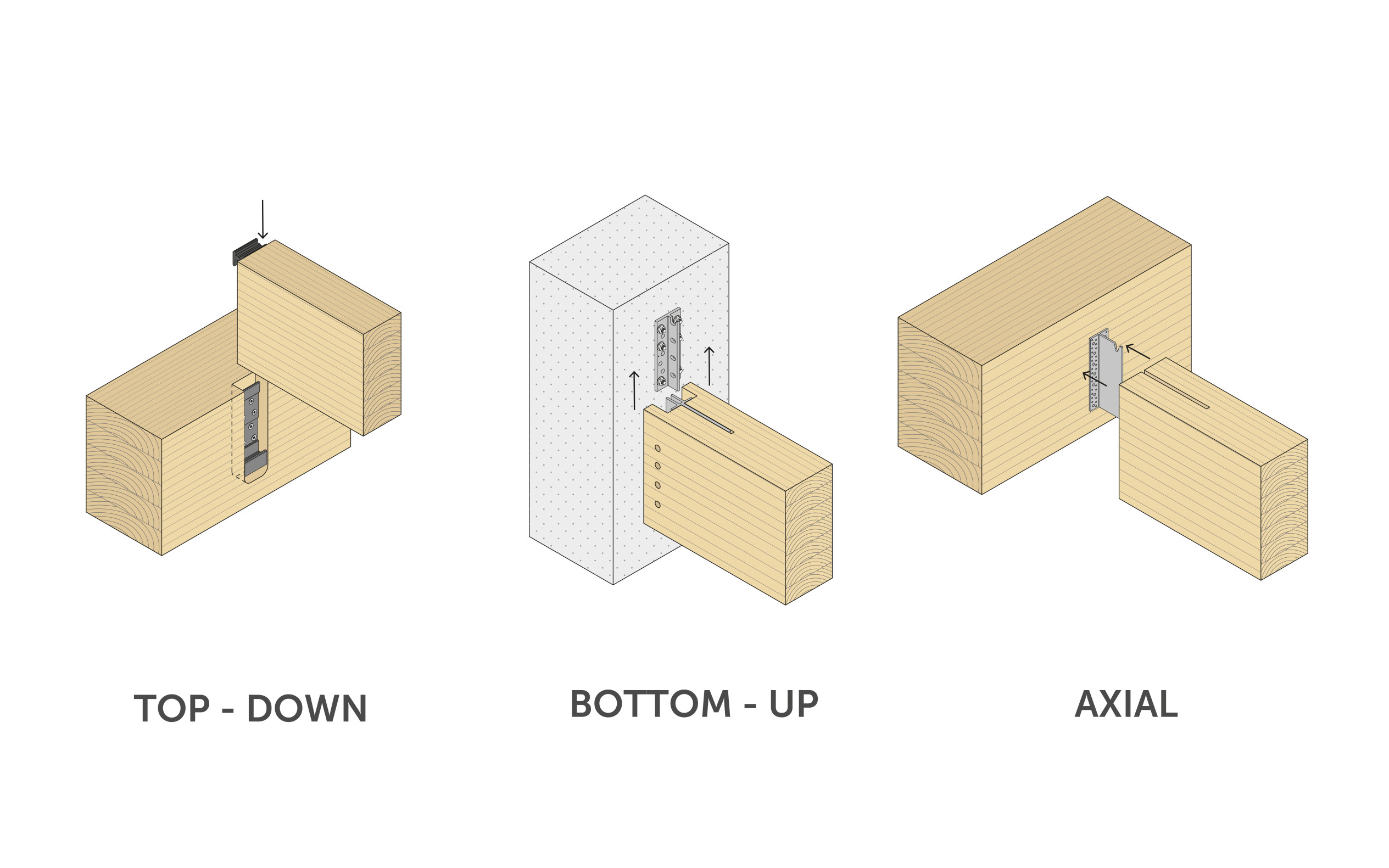

Oltre alla resistenza statica e alla robustezza strutturale, le connessioni di una struttura Post and Beam devono garantire un buon risultato estetico e flessibilità d’installazione. Così anche la possibilità di prefabbricazione e di smontabilità sono caratteristiche importanti, in funzione delle quali scegliere la connessione più adatta. Ogni cantiere ha le proprie esigenze logistiche, che impongono sequenze costruttive diverse. Ad esempio, scegliendo la modalità di fissaggio più adatta è possibile eseguire l’installazione della trave secondo diverse modalità di posa.

La serie LOCK, ad esempio, prevede necessariamente un fissaggio Top-Down. ALUMINI, ALUMIDI, ALUMAXI sono spesso installati Bottom-Up, ma potrebbero essere installati anche in modalità Top-Down o in modo perpendicolare (Axial) e anche [MG1] [GZ2] ALUMEGA può essere installato in tutte e tre le modalità.

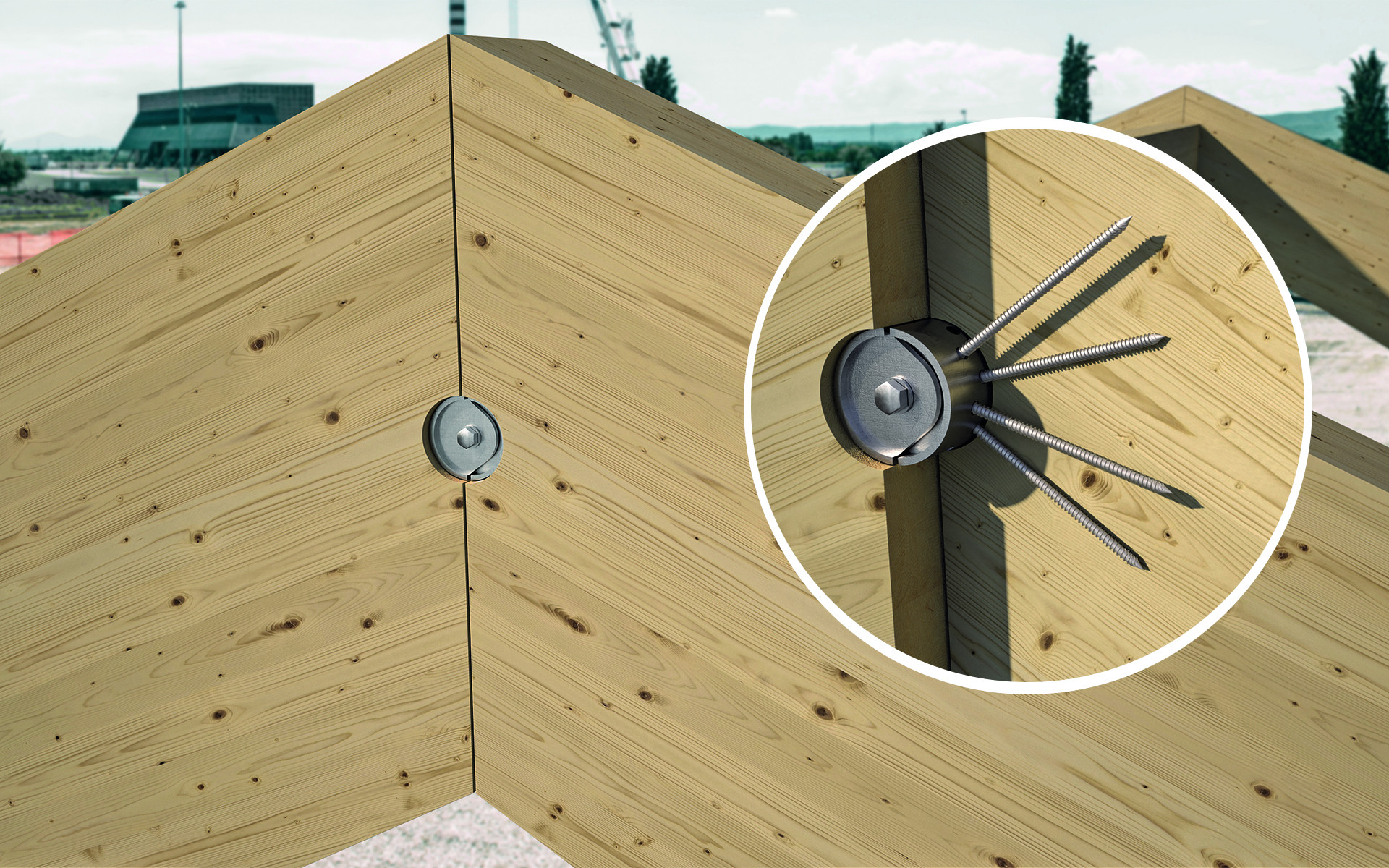

Alcuni sistemi di connessione possono essere parzialmente o interamente prefabbricati in stabilimento, preinstallando i connettori sulle travi e sui pilastri, lavorando così in un ambiente controllato e non soggetto agli eventi metereologici. In cantiere è poi sufficiente integrare la connessione con pochi connettori, minimizzando il rischio di errori. Prefabbricazione significa spesso anche smontabilità: ciò che richiede poco sforzo in cantiere per essere assemblato, richiederà poco tempo, in futuro, per essere disassemblato per esigenze di modifica/ampliamento dell’edificio, oppure per la demolizione a fine vita utile. In un’ottica di prefabbricazione delle strutture Post and Beam sono stati progettati diversi connettori Rothoblaas, tra questi tutta la serie ALU e LOCK, UV-T e DISC FLAT, oltre al connettore smontabile RADIAL.

Per orientarti al meglio nella scelta delle connessioni più adatte al tuo progetto, consulta subito il nuovo catalogo piastre o contatta il tuo agente di zona.
