RONDELLA DESOLIDARIZZANTE PER VITI E WHT PER LEGNO

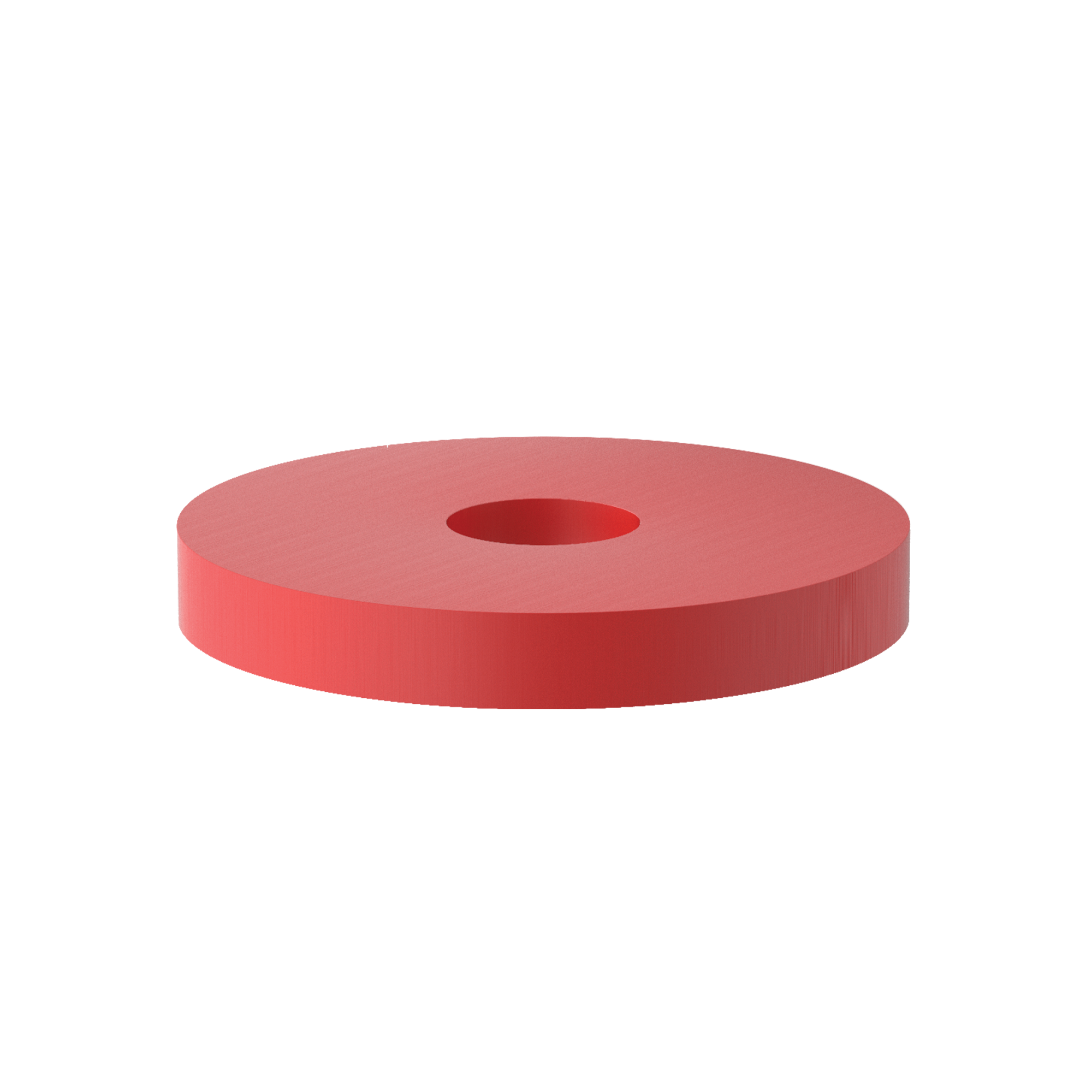

XYLOFON WASHER
L’isolatore acustico in caso di giunzioni legno-legno con viti o angolari per forze di trazione è XYLOFON WASHER. Usato come elemento per l’insonorizzazione delle connessioni metalliche, evita i ponti acustici e non si deforma nel tempo grazie alla mescola poliuretanica.
La rondella aumenta l’effetto cavo nella connessione, migliorando le performance statiche del dettaglio.
APPLICAZIONI

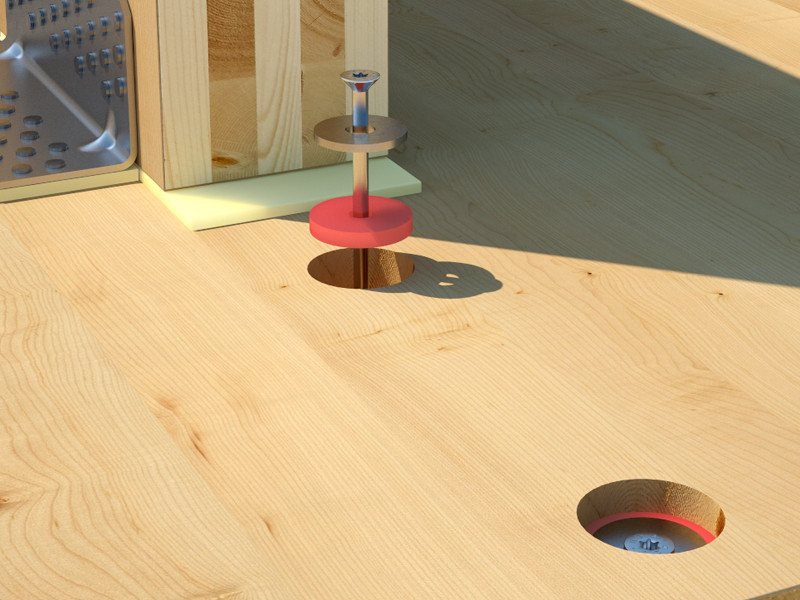

• Come isolatore acustico in caso di giunzione legno-legno con viti metalliche
• Posato tra angolari per forze di trazione e solai e pareti in legno
La stima teorica della riduzione delle vibrazioni per configurazioni specifiche è di 18 dB.
SCARICA MANUALE TECNICO
Prodotto privo di VOC o sostanze nocive per l’uomo e per l’ambiente.
Caratteristiche
| Materiale | Mescola poliuretanica monolitica da 80 shore |
|---|---|
| Spessore | 6,0 mm |
| Dimensioni | Dext 38 mm - Dint 11 mm |
| Stabilità nel tempo | ★ ★ ★ ★ ★ |
| Applicazione | Rondella per viti Ø8 e Ø10 mm |
Documentazione
Scheda Tecnica
|
|
|---|---|
Scheda Tecnica USA
|
XYLOFON WASHER - SCREWS
| CODICE | misure
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|
| XYLW803811 | Ø8 - Ø10 | 6 | 50 |
XYLOFON WASHER - WHT
| CODICE | d₁
[mm]
|
P
[mm]
|
B
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| XYLW806060 | 23 | 60 | 60 | 6 | 10 |
| XYLW808080 | 27 | 80 | 80 | 6 | 10 |
| XYLW8080140 | 30 | 80 | 140 | 6 | 1 |
Voci di Capitolato
Fornitura e posa in opera di rondella desolarizzante per vite per legno, tipo XYLOFON WASHER
Composizione:
– Mescola poliuretanica a struttura monolitica stabile e altamente impermeabile all'acqua 80 shore. Prodotto privo di VOC o sostanze nocive. Estremamente stabile e privo di deformazioni nel tempo.
Proprietà:
– Reazione al fuoco : classe E
– Modulo elastico al 10% (Mpa) : 24,3
– Creep : < 0,5 %
– Fattore di smorzamento Tan : 0,134

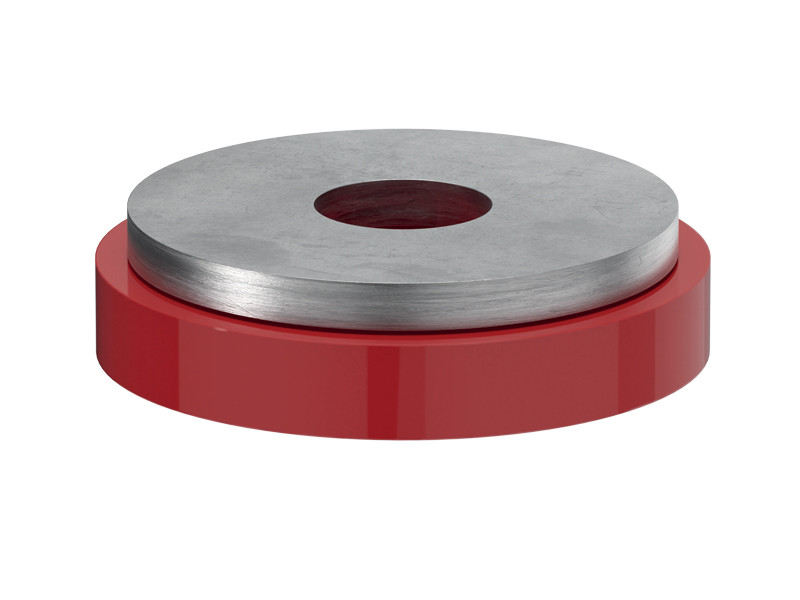

Indicata per la posa tra legno e profili in acciaio come WHT e TITAN, evitando cosi la trasmissione delle vibrazioni provocate dal calpestio. Posizionare il profilo sulla sezioneinferiore dell'elemento in acciaio e fissarlo meccanicamente con vite HBS e rondella in acciaio. Si pone come rondella desolarizzante che funge da separazione tra elemento metallico e struttura riducendo la trasmissione delle vibrazioni.

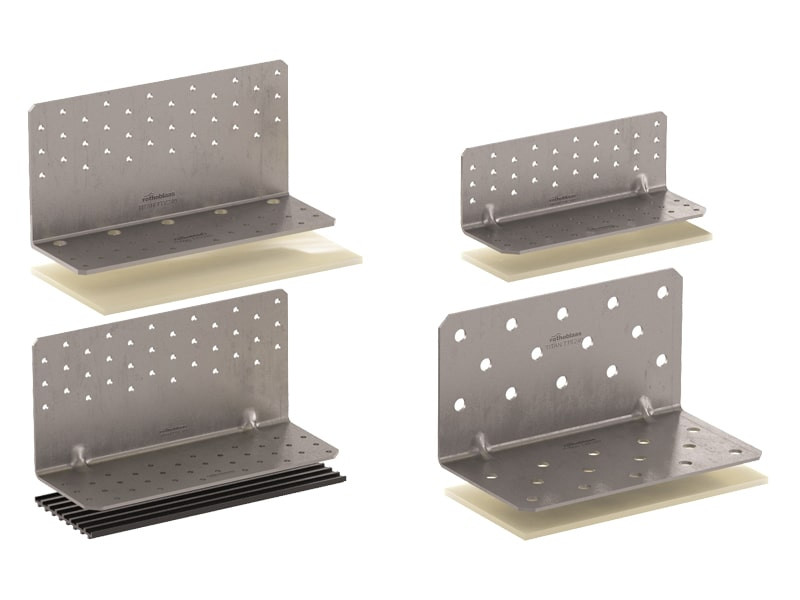

Prodotti correlati
