SISTEMA DI CONNESSIONE PILASTRO-SOLAIO
PILLAR

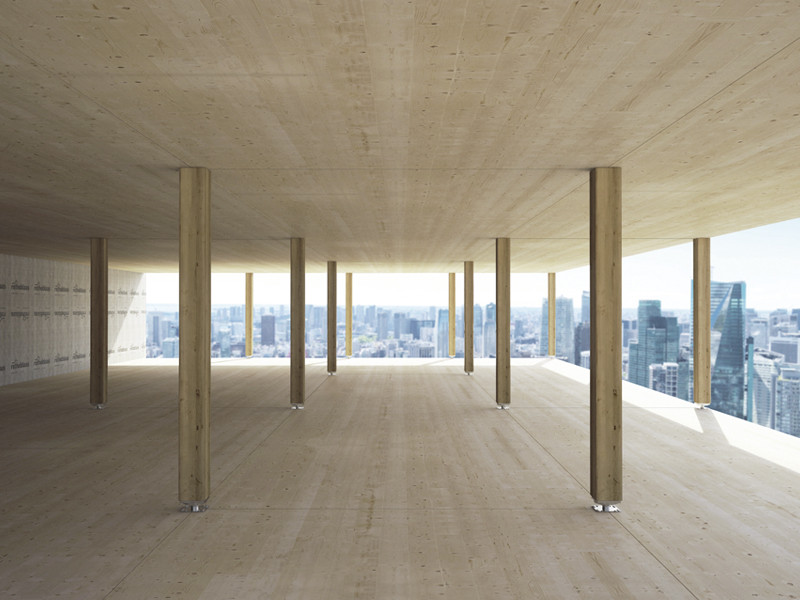

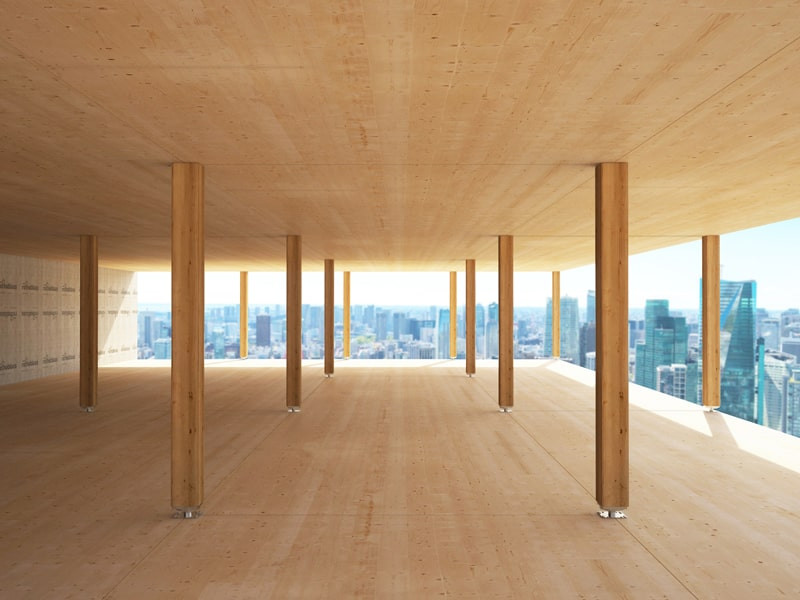

PILLAR è il rivoluzionario sistema di connessione che ti permette di costruire strutture con sistema pilastro-solaio sino ad oggi irrealizzabili, con una distanza tra le colonne fino a 3,5 x 7,0 metri.
Consente il trasferimento di oltre 5000 kN di forza verticale tra pilastro e pilastro.
Video
PILLAR, IL SISTEMA DI CONNESSIONE CHE TI PERMETTE DI COSTRUIRE L’IMPOSSIBILE.

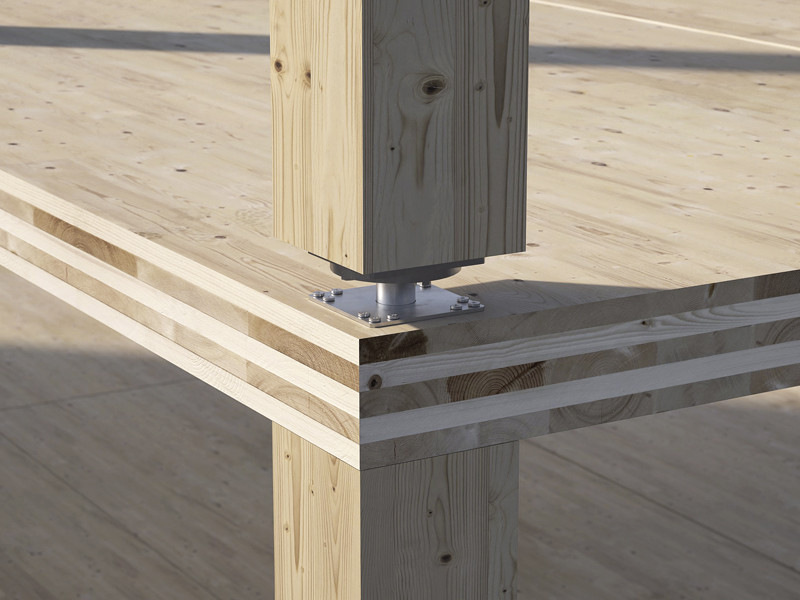

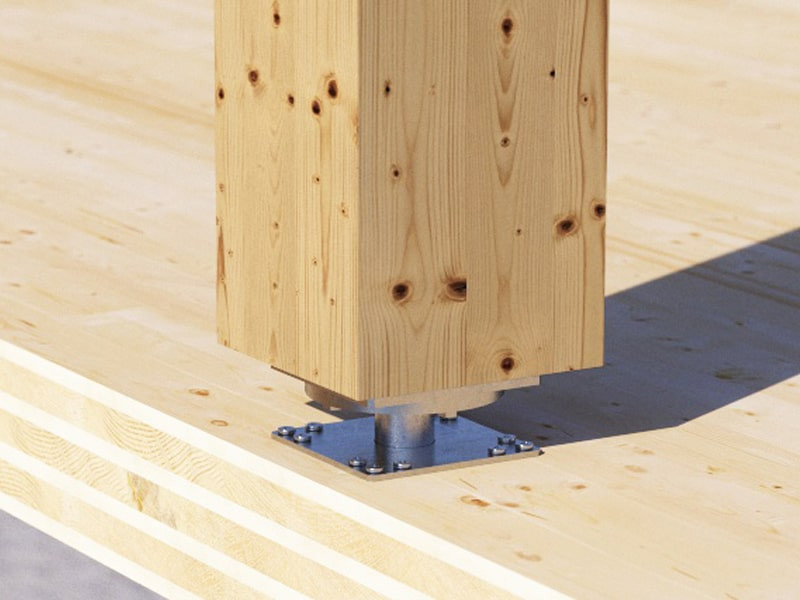

Il connettore PILLAR è progettato per la costruzione di solai piani in X-LAM appoggiati puntualmente su pilastri, senza l’utilizzo di travi ribassate. Ideale per edifici multipiano su pilastri, resiste a compressione fino a oltre 500 tonnellate grazie al suo nucleo centrale, che evita lo schiacciamento dei pannelli.

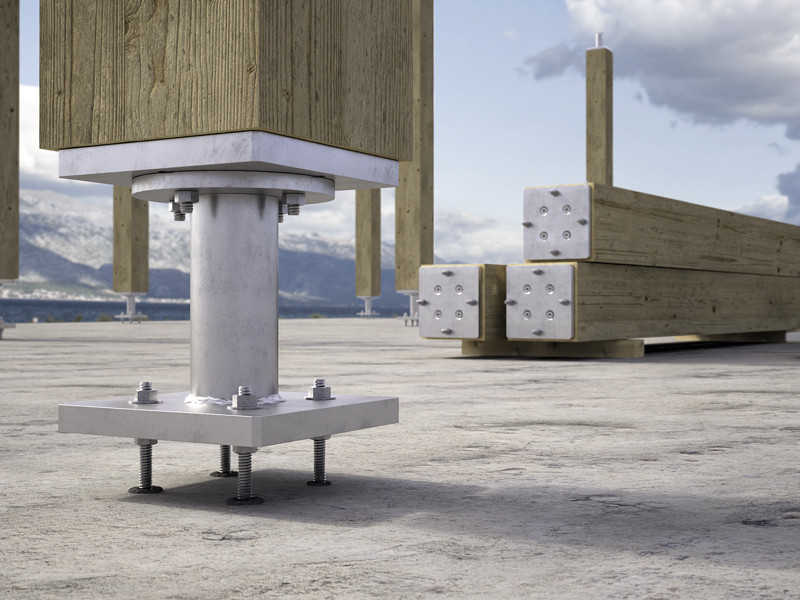

Nascosto all'interno dell'impronta dei pilastri, consente spessori ridotti delle finiture dei solai. Utilizzato in combinazione del sistema SPIDER è ideale per utilizzo sulle colonne negli angoli o sul perimetro della maglia strutturale.
PILLAR è un connettore versatile calcolato e certificato anche per giunzioni tra pannelli in X-LAM e pilastri in calcestruzzo o acciaio. In acciaio S355-S690 con zincatura galvanica, è concepito per impiego con pilastri in legno massiccio, legno lamellare, LVL, acciaio e calcestruzzo armato.
Documentazione
Scheda Tecnica
|
|
|---|---|
Certificato ETA
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

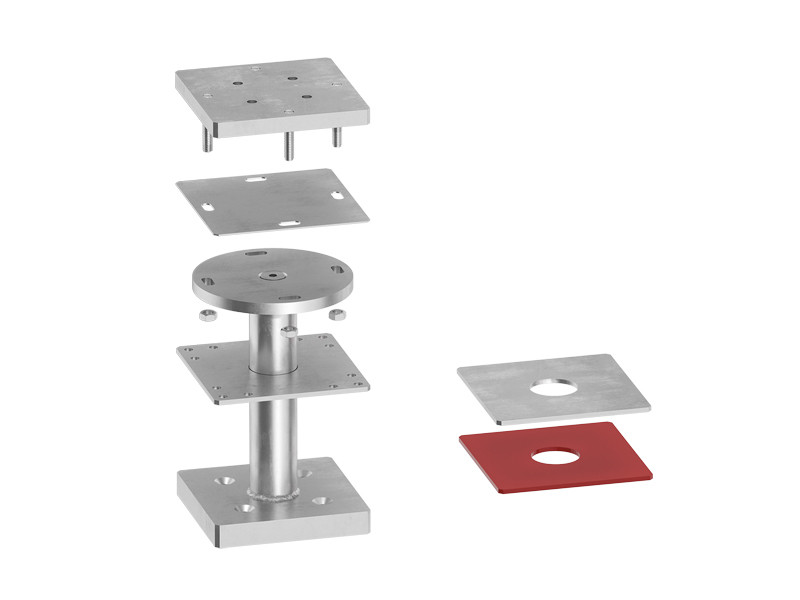

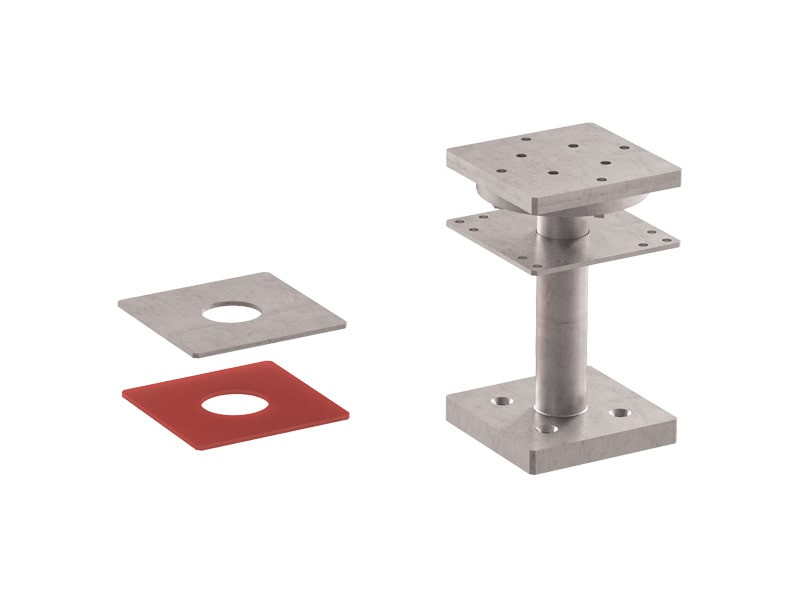

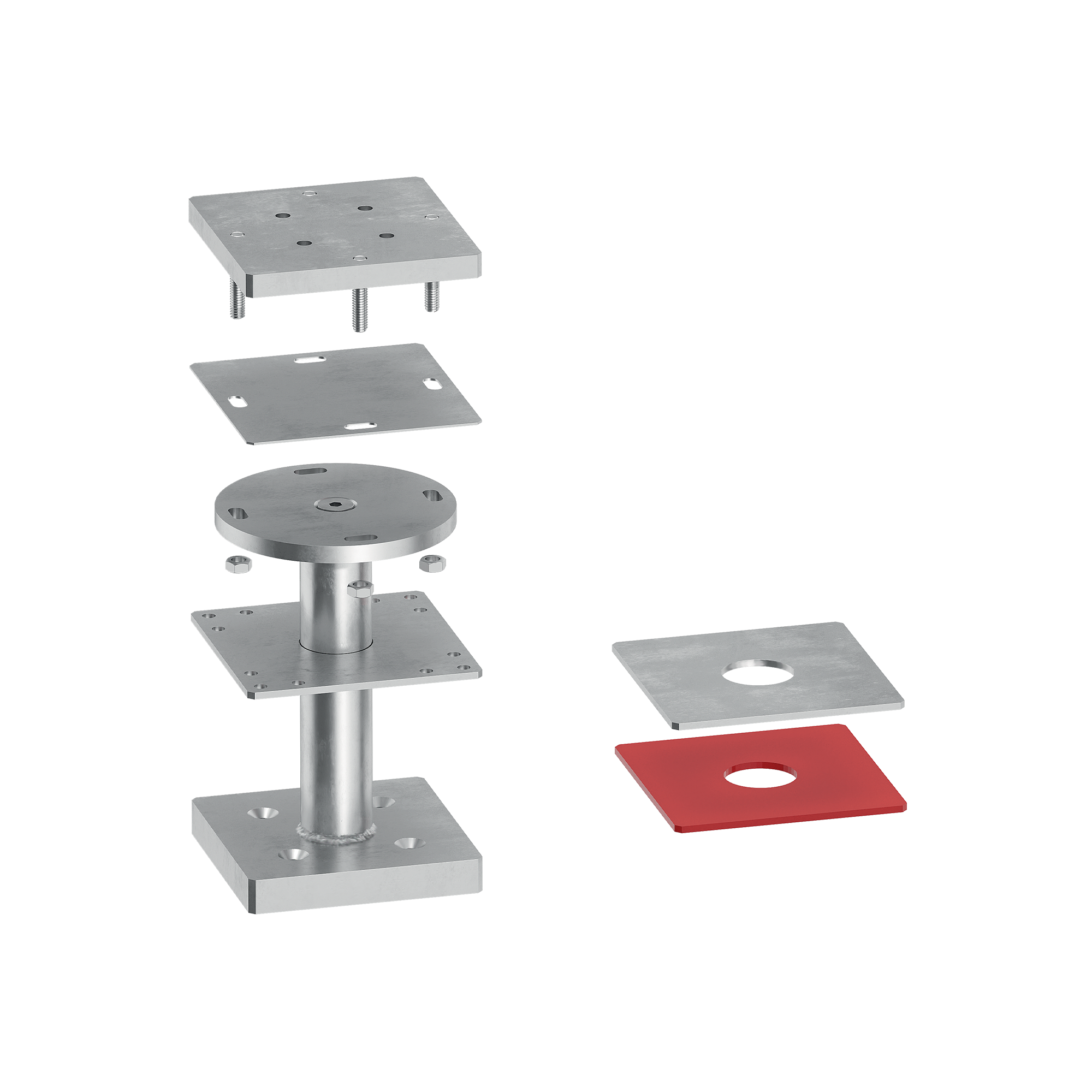

PILLAR
| CODICE | Ø
[mm]
|
H
[mm]
|
misure
[mm]
|
pz. |
|---|---|---|---|---|
| PIL60S160 | 60 | 160 | A=200 B=200 | 1 |
| PIL60S180 | 60 | 180 | A=200 B=200 | 1 |
| PIL60S200 | 60 | 200 | A=200 B=200 | 1 |
| PIL60S220 | 60 | 220 | A=200 B=200 | 1 |
| PIL60S240 | 60 | 240 | A=200 B=200 | 1 |
| PIL60S280 | 60 | 280 | A=200 B=200 | 1 |
| PIL80S160 | 80 | 160 | A=200 B=240 | 1 |
| PIL80S180 | 80 | 180 | A=200 B=240 | 1 |
| PIL80S200 | 80 | 200 | A=200 B=240 | 1 |
| PIL80S220 | 80 | 220 | A=200 B=240 | 1 |
| PIL80S240 | 80 | 240 | A=200 B=240 | 1 |
| PIL80S280 | 80 | 280 | A=200 B=240 | 1 |
| PIL80M160 | 80 | 160 | A=240 B=280 | 1 |
| PIL80M180 | 80 | 180 | A=240 B=280 | 1 |
| PIL80M200 | 80 | 200 | A=240 B=280 | 1 |
| PIL80M220 | 80 | 220 | A=240 B=280 | 1 |
| PIL80M240 | 80 | 240 | A=240 B=280 | 1 |
| PIL80M280 | 80 | 280 | A=240 B=280 | 1 |
| PIL80L160 | 80 | 160 | A=280 B=280 | 1 |
| PIL80L180 | 80 | 180 | A=280 B=280 | 1 |
| PIL80L200 | 80 | 200 | A=280 B=280 | 1 |
| PIL80L220 | 80 | 220 | A=280 B=280 | 1 |
| PIL80L240 | 80 | 240 | A=280 B=280 | 1 |
| PIL80L280 | 80 | 280 | A=280 B=280 | 1 |
| PIL100S160 | 100 | 160 | A=240 B=240 | 1 |
| PIL100S180 | 100 | 180 | A=240 B=240 | 1 |
| PIL100S200 | 100 | 200 | A=240 B=240 | 1 |
| PIL100S220 | 100 | 220 | A=240 B=240 | 1 |
| PIL100S240 | 100 | 240 | A=240 B=240 | 1 |
| PIL100S280 | 100 | 280 | A=240 B=240 | 1 |
| PIL100M160 | 100 | 160 | A=280 B=280 | 1 |
| PIL100M180 | 100 | 180 | A=280 B=280 | 1 |
| PIL100M200 | 100 | 200 | A=280 B=280 | 1 |
| PIL100M220 | 100 | 220 | A=280 B=280 | 1 |
| PIL100M240 | 100 | 240 | A=280 B=280 | 1 |
| PIL100M280 | 100 | 280 | A=280 B=280 | 1 |
| PIL120S160 | 120 | 160 | A=280 B=280 | 1 |
| PIL120S180 | 120 | 180 | A=280 B=280 | 1 |
| PIL120S200 | 120 | 200 | A=280 B=280 | 1 |
| PIL120S220 | 120 | 220 | A=280 B=280 | 1 |
| PIL120S240 | 120 | 240 | A=280 B=280 | 1 |
| PIL120S280 | 120 | 280 | A=280 B=280 | 1 |
| PIL120M160 | 120 | 160 | A=280 B=280 | 1 |
| PIL120M180 | 120 | 180 | A=280 B=280 | 1 |
| PIL120M200 | 120 | 200 | A=280 B=280 | 1 |
| PIL120M220 | 120 | 220 | A=280 B=280 | 1 |
| PIL120M240 | 120 | 240 | A=280 B=280 | 1 |
| PIL120M280 | 120 | 280 | A=280 B=280 | 1 |
XYLOFON WASHER
| CODICE | descrizione | pz. |
|---|---|---|
| XYLW3560200 | XYLOFON WASHER for PIL60S | 1 |
| XYLW3580240 | for PIL80S | 1 |
| XYLW3580280 | for PIL80M-PIL80L | 1 |
| XYLW35100240 | for PIL100S | 1 |
| XYLW35100280 | for PIL100M-PIL100L | 1 |
| XYLW35120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW5060200 | for PIL60S | 1 |
| XYLW5080240 | for PIL80S | 1 |
| XYLW5080280 | for PIL80M-PIL80L | 1 |
| XYLW50100240 | for PIL100S | 1 |
| XYLW50100280 | for PIL100M-PIL100L | 1 |
| XYLW50120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW7060200 | for PIL60S | 1 |
| XYLW7080240 | for PIL80S | 1 |
| XYLW7080280 | for PIL80M-PIL80L | 1 |
| XYLW70100240 | for PIL100S | 1 |
| XYLW70100280 | for PIL100M-PIL100L | 1 |
| XYLW70120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW8060200 | for PIL60S | 1 |
| XYLW8080240 | for PIL80S | 1 |
| XYLW8080280 | for PIL80M-PIL80L | 1 |
| XYLW80100240 | for PIL100S | 1 |
| XYLW80100280 | for PIL100M-PIL100L | 1 |
| XYLW80120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW9060200 | for PIL60S | 1 |
| XYLW9080240 | for PIL80S | 1 |
| XYLW9080280 | for PIL80M-PIL80L | 1 |
| XYLW90100240 | for PIL100S | 1 |
| XYLW90100280 | for PIL100M-PIL100L | 1 |
| XYLW90120280 | for PIL120S-PIL120M-PIL120L | 1 |
DISTRIBUTION PLATE
| CODICE | descrizione | pz. |
|---|---|---|
| SP60200 | for PIL60S | 1 |
| SP80240 | for PIL80S | 1 |
| SP80280 | for PIL80M-PIL80L | 1 |
| SP100240 | for PIL100S | 1 |
| SP100280 | for PIL100M-PIL100L | 1 |
| SP120280 | for PIL120S-PIL120M-PIL120L | 1 |
