ANGOLARE AVANZATO AD ELEVATA TOLLERANZA

CARATTERISTICHE

TITAN DIVE nasce proprio per risolvere il problema delle tolleranze. Mentre nell’edilizia tradizionale queste sono nell’ordine dei centimetri, nell’edilizia in legno sono nell’ordine dei millimetri. Può quindi succedere che il cordolo in calcestruzzo su cui si vanno a posare i muri in legno non sia sufficientemente preciso da permettere una posa agevole o addirittura sicura.

Il sistema brevettato TITAN DIVE risolve il problema alla radice, predisponendo lo spazio per il fissaggio della parete in legno al momento del getto di calcestruzzo e garantendo una tolleranza di 22 mm in ogni direzione e un’inclinazione di ±13°.

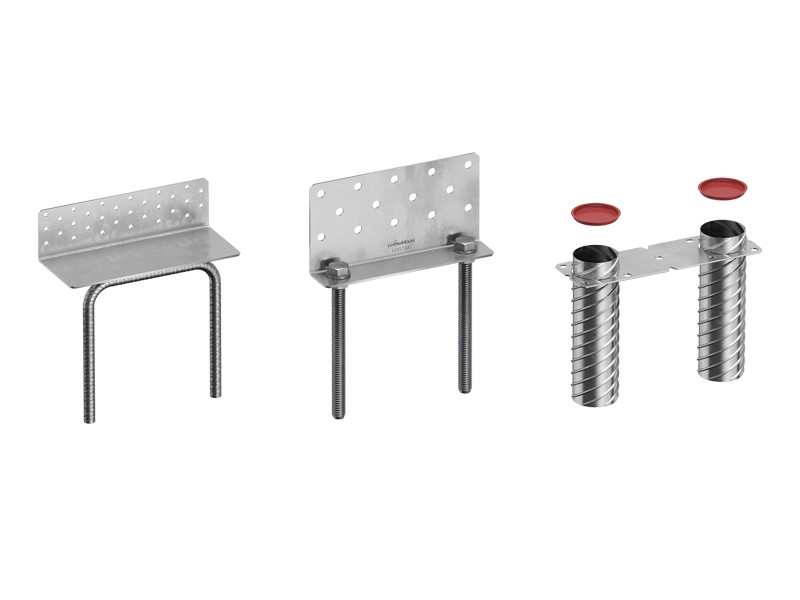

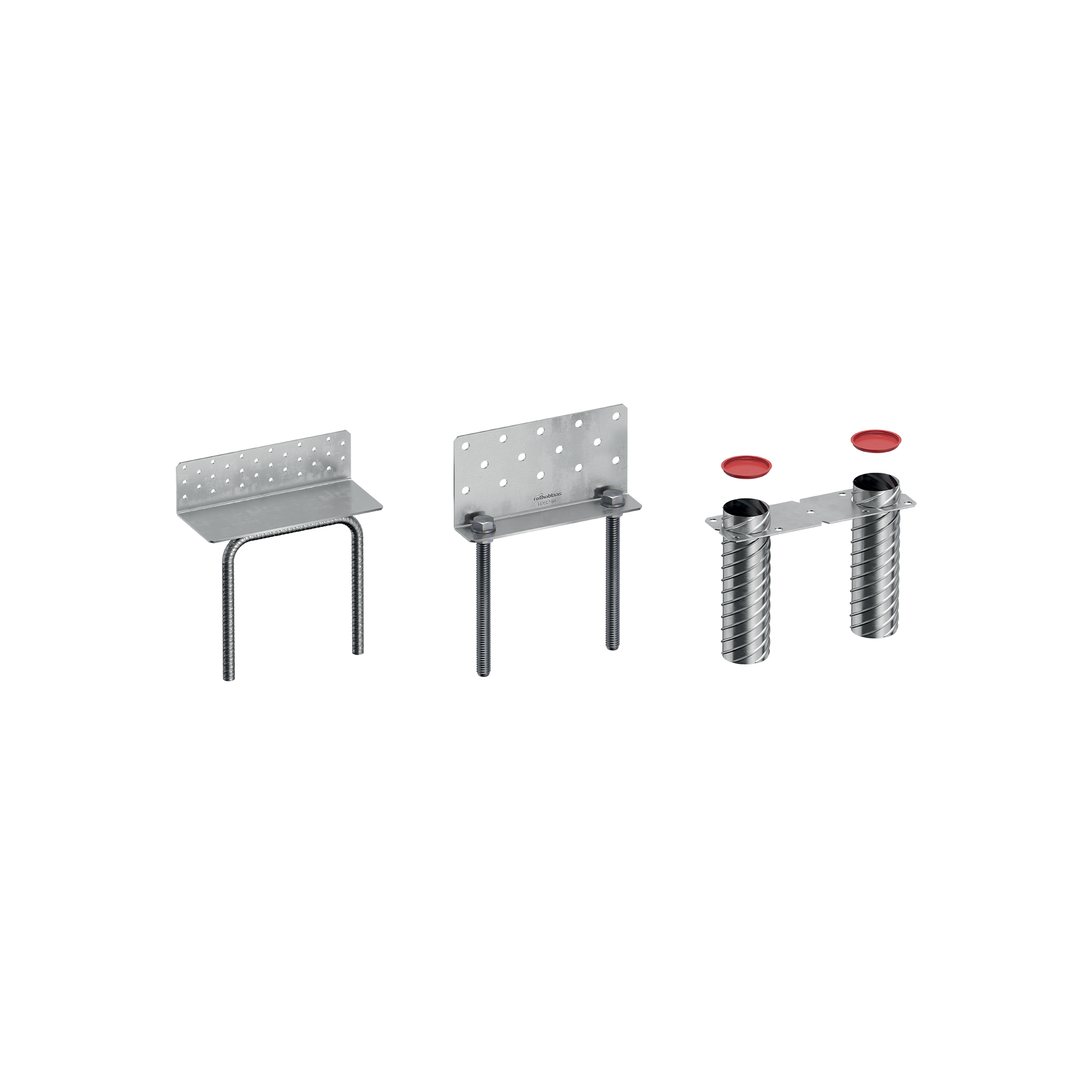

L’uso combinato di tubi corrugati e angolari speciali rappresenta un nuovo metodo di fissaggio a terra, con l'affidabilità di un ancorante preinstallato nel calcestruzzo e la tolleranza di un ancorante post installato.

TITAN DIVE consente la massima libertà nella posa delle pareti in legno ed evita la necessità di forare il supporto in calcestruzzo, con un notevole risparmio di tempo in cantiere.

CAMPI DI IMPIEGO

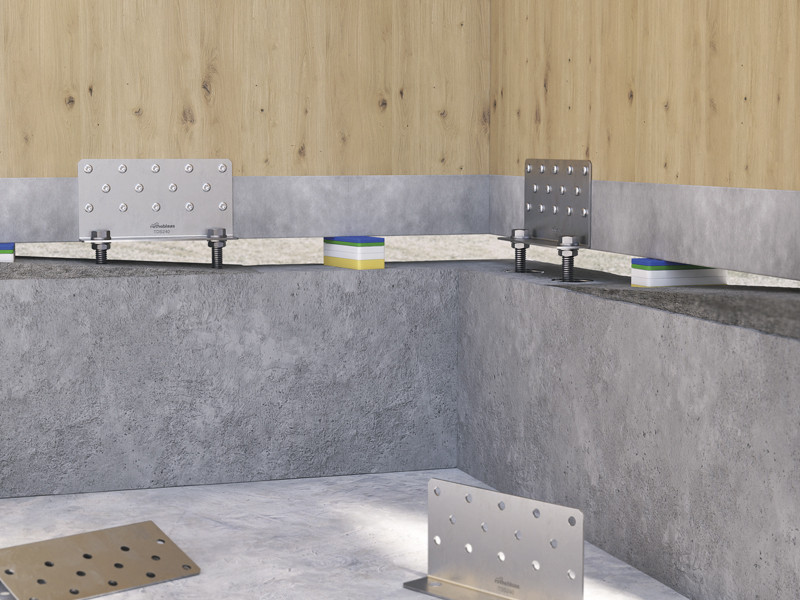

TITAN DIVE si adotta per il fissaggio su calcestruzzo di pareti, travi o pilastri in legno.

Gli angolari vengono fissati all'interno di tubi corrugati predisposti nel getto per una massima tolleranza di installazione.

I supporti su cui può essere applicata la piastra sono:
• pareti TIMBER FRAME
• pareti a pannelli X-LAM e LVL
• travi o pilastri in legno massiccio o lamellare

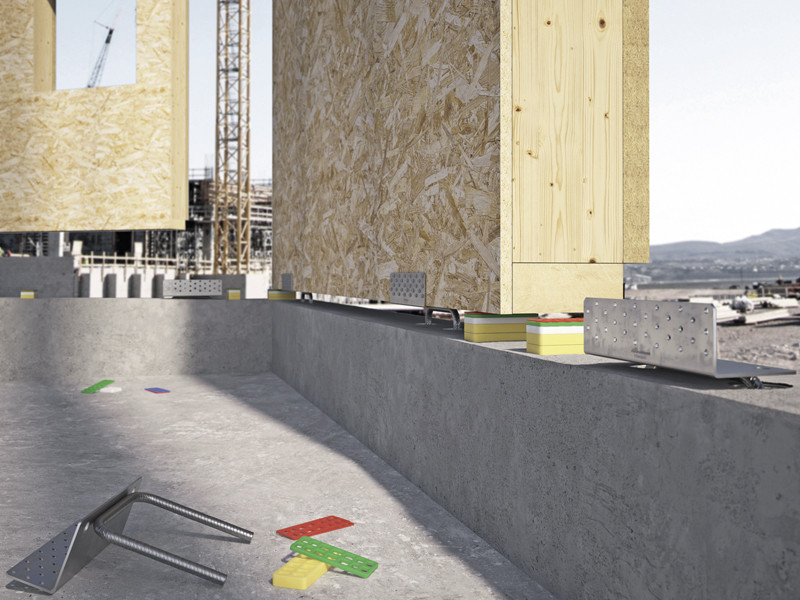

Il sistema TITAN DIVE consente la posa di pareti in legno anche su cordoli in calcestruzzo armato molto sottili.

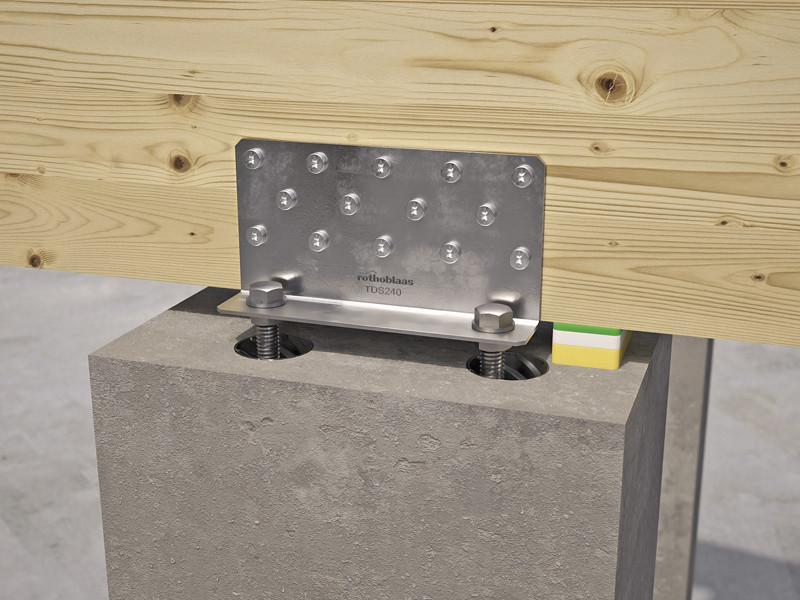

Il modello TDS240 con viti HBS PLATE da 8mm è ideale per la posa su pareti in X-LAM, mentre il modello TDN240 può essere utilizzato su ogni tipo di parete, anche a telaio leggero (Timber Frame).
