PIASTRA FORATA PER FORZE DI TAGLIO
TITAN PLATE C

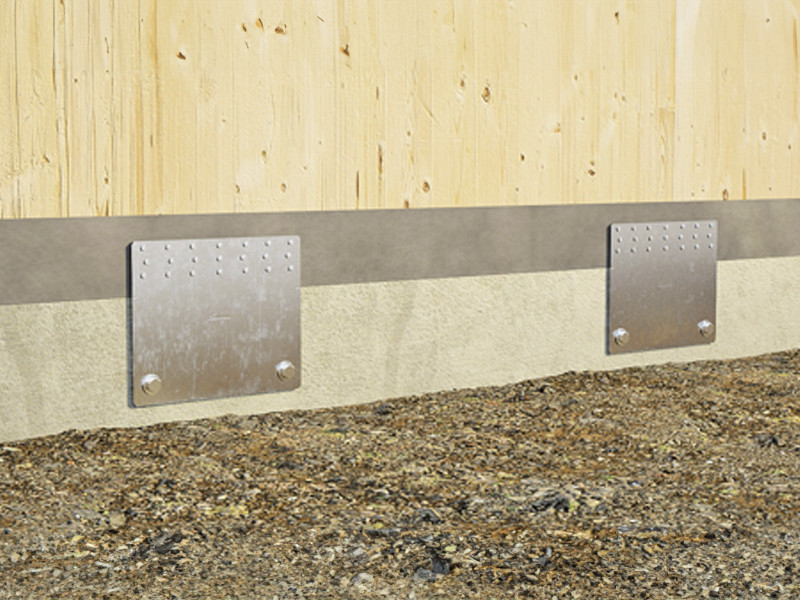

La piastra forata TITAN PLATE C è la piastra metallica per forze di taglio utilizzabile per il collegamento continuo alla sottostruttura sia di pannelli X-LAM che di pannelli intelaiati.

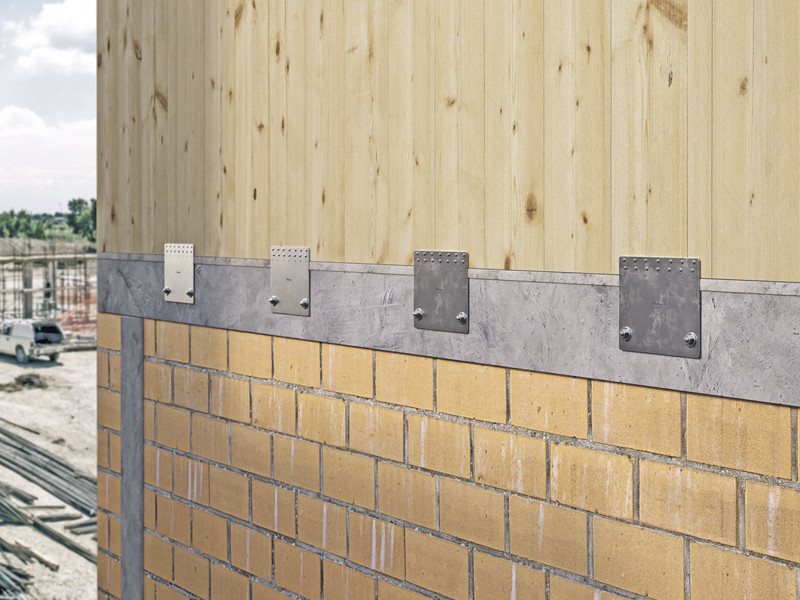

A differenza di altre piastre forate, è ideale per realizzare sopraelevazioni e giunzioni piane in genere, tra elementi in calcestruzzo o muratura e pannelli in X-LAM e per la realizzazione di connessioni continue a taglio. Disponibile in due versioni.
TITAN PLATE C, la piastra forata acciaio per legno
TITAN PLATE C, come altre piastre metalliche forate, è progettata come piastra di fissaggio con chiodi o viti, con fissaggio parziale o totale, anche in presenza di malta di allettamento. Tra tutte le piastre per legno, offre una grande versatilità nella scelta delle configurazioni di fissaggio, ed è una soluzione progettata, calcolata e testata con fissaggio parziale e totale, con direzione delle fibre orizzontale o verticale.

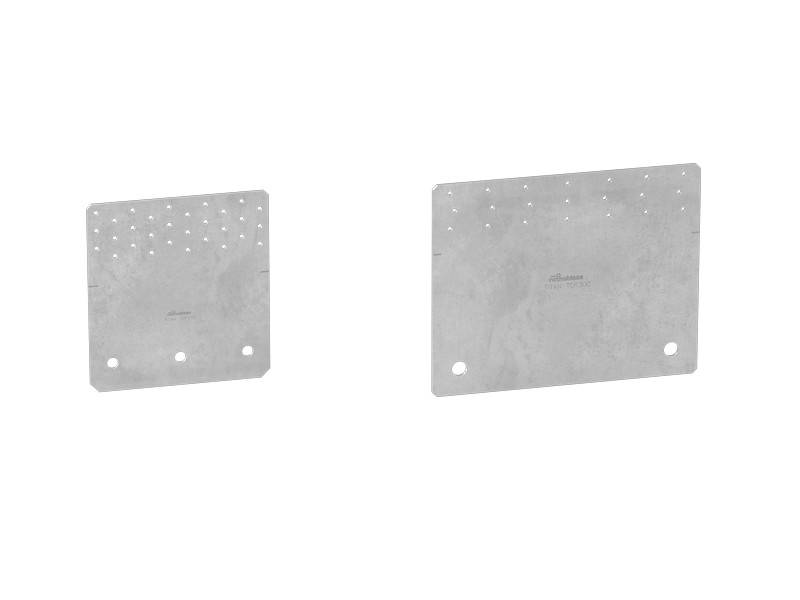

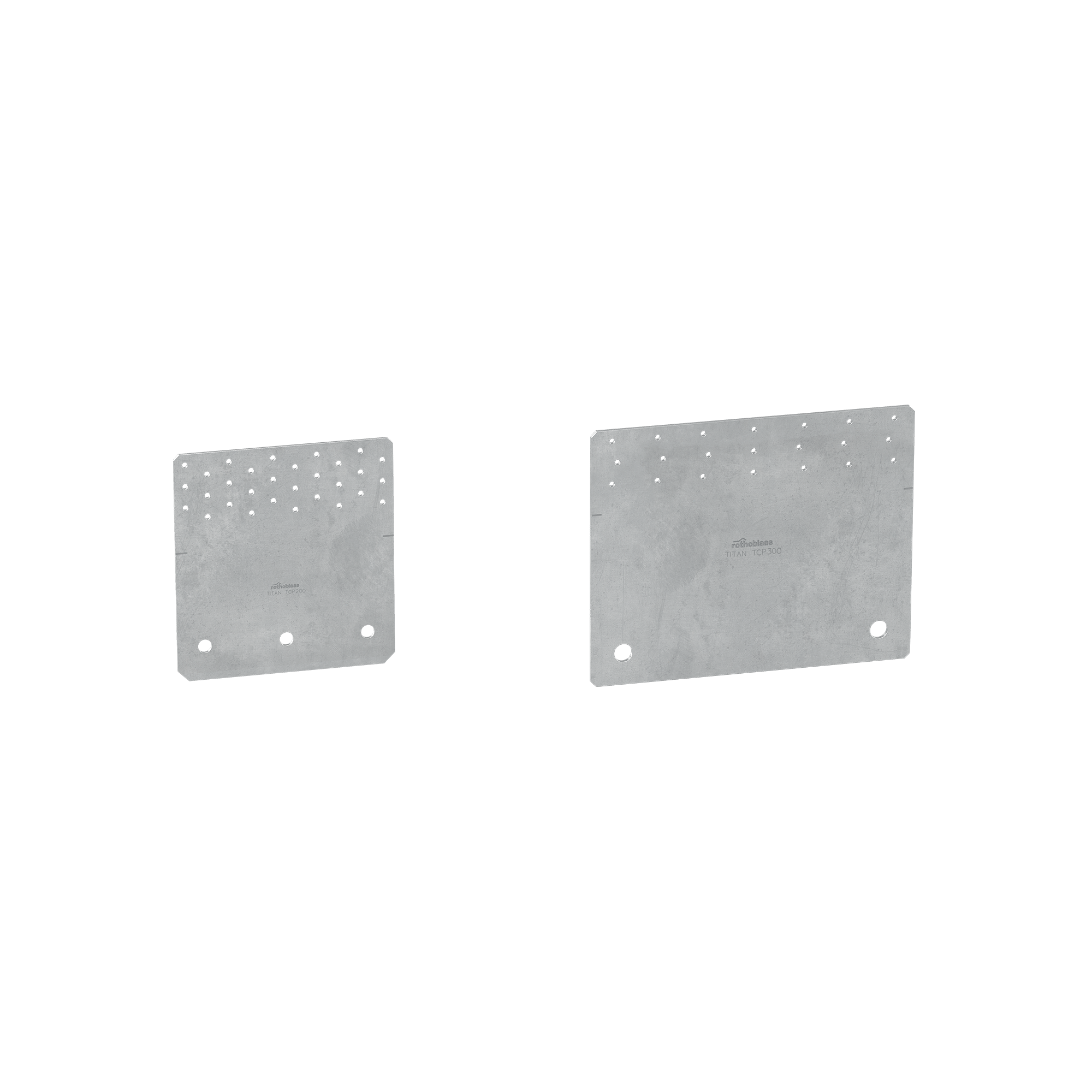

TITAN PLATE C è marcata CE secondo EN 14545 e disponibile in versione TCP300 con spessore maggiorato ottimizzato per X-LAM. Piastra in acciaio al carbonio con zincatura galvanica, si presta alla realizzazione di giunzioni a taglio legno-calcestruzzo per pannelli e travi in legno, ed è utilizzabile su X-LAM, LVL, legno massiccio e lamellare, strutture a telaio e pannelli a base di legno.
Documentazione
Scheda Tecnica
|
|
|---|---|
| Dichiarazione di prestazione (DOP) | Scarica |
Voce di capitolato
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
TITAN PLATE TCP
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| TCP200 | 200 | 214 | 3 | 10 |
| TCP300 | 300 | 240 | 4 | 5 |
Voci di Capitolato
Fornitura e posa in opera di piastra per forze di taglio per strutture in legno, tipo TITAN PLATE.
Marcatura CE in accordo a EN 14545
Campi d'impiego:

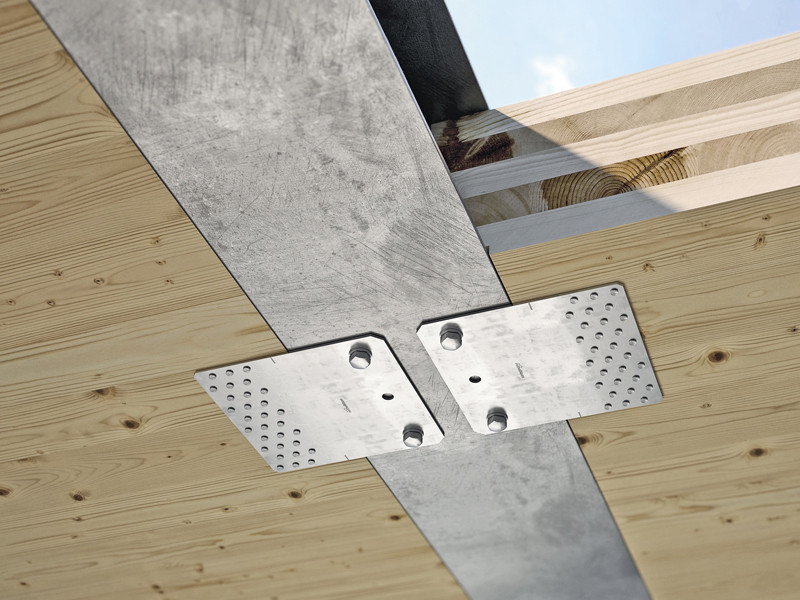

– Giunzioni legno-calcestruzzo, legno-acciaio
Materiale:
– Piastra forata bidimensionale in acciaio al carbonio con zincatura Z275
Geometria:
– B (mm) = :
– H (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progEtto.
