PIASTRE PER LEGNO
TITAN PLATE T

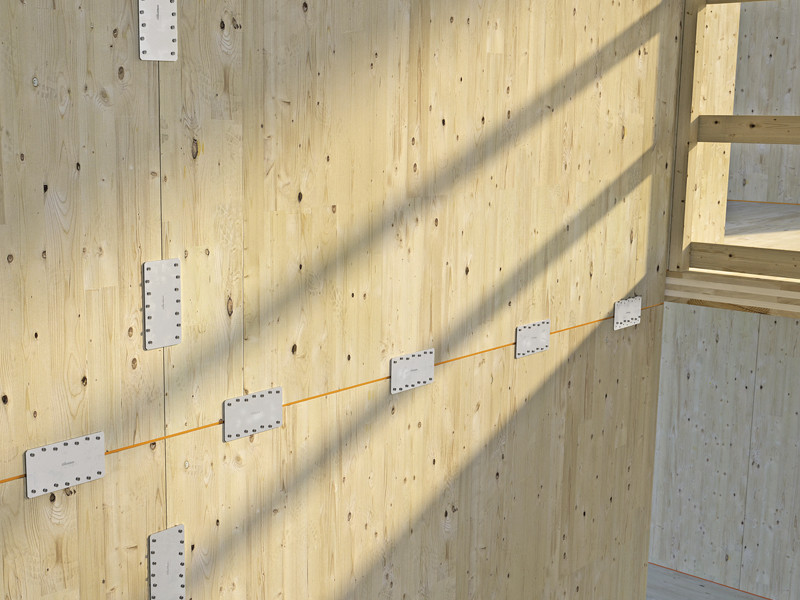

La serie di piastre per legno TITAN PLATE T, pensata per resistere alle forze di taglio, è ideale per la creazione di giunzioni legno-legno, come il collegamento in piano delle travi di banchina in legno ai pannelli portanti in legno.
Ogni piastra per legno TITAN PLATE T mette la forza di un titano al servizio del legno.
Le piastre per travi in legno massiccio, legno lamellare e XLAM
Le resistenze a taglio delle piastre metalliche forate TITAN PLATE T sono calcolate con fissaggio sia parziale che totale per legno massiccio, legno lamellare e X-LAM.

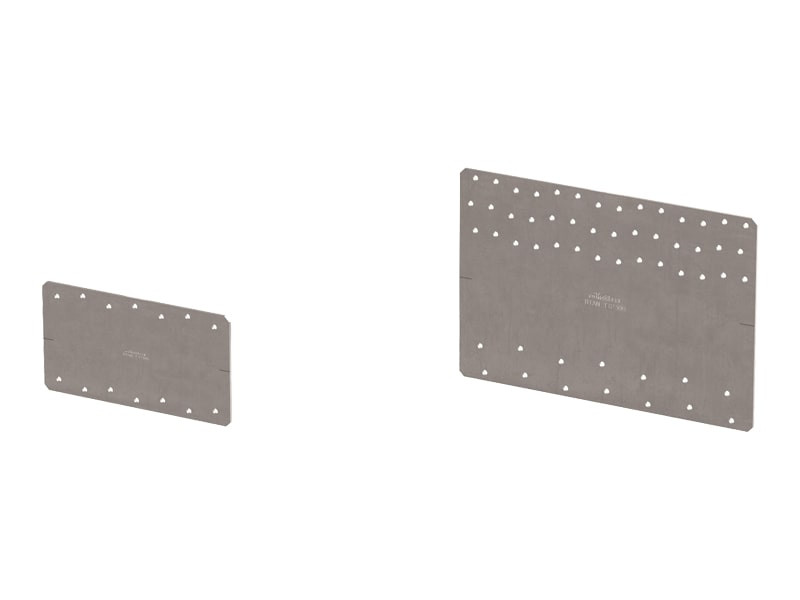

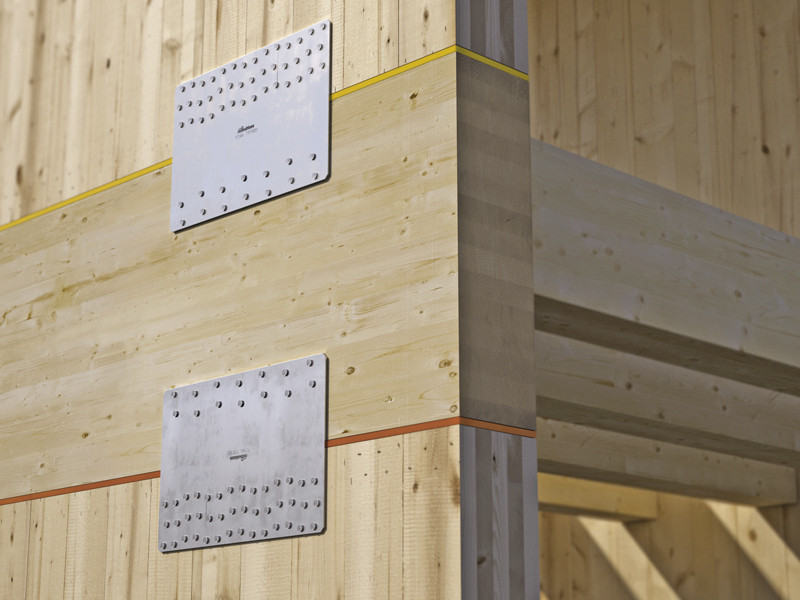

Marcatura CE secondo norma europea EN 14545. Disponibile in due versioni: la versione da 200 mm consente anche il fissaggio delle travi di banchina in fondazione (altezza superiore a 8 cm) al pannello portante superiore, sia nelle strutture in X-LAM che in quelle in TIMBER FRAME.
A differenza di altre piastre per legno lamellare, la versione da 300 mm è studiata appositamente per massimizzare la resistenza a taglio nelle strutture in X-LAM.

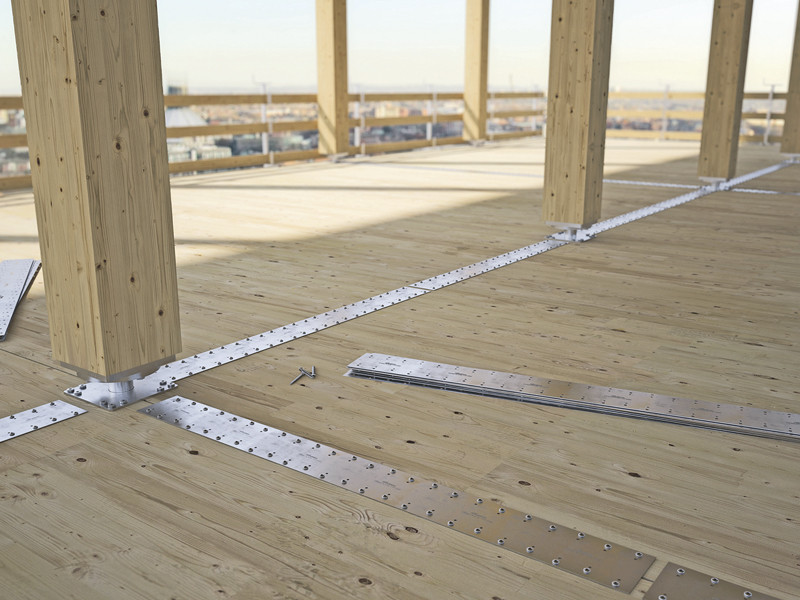

La piastra di fissaggio bidimensionale TITAN PLATE T in acciaio al carbonio con zincatura galvanica è ideale per realizzare giunzioni a taglio legno-legno con pannelli e travi in legno e per l’impiego su X-LAM, LVL, legno massiccio e lamellare e strutture a telaio (platform frame).
Documentazione
Scheda Tecnica
|
|
|---|---|
Scheda Tecnica CANADA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

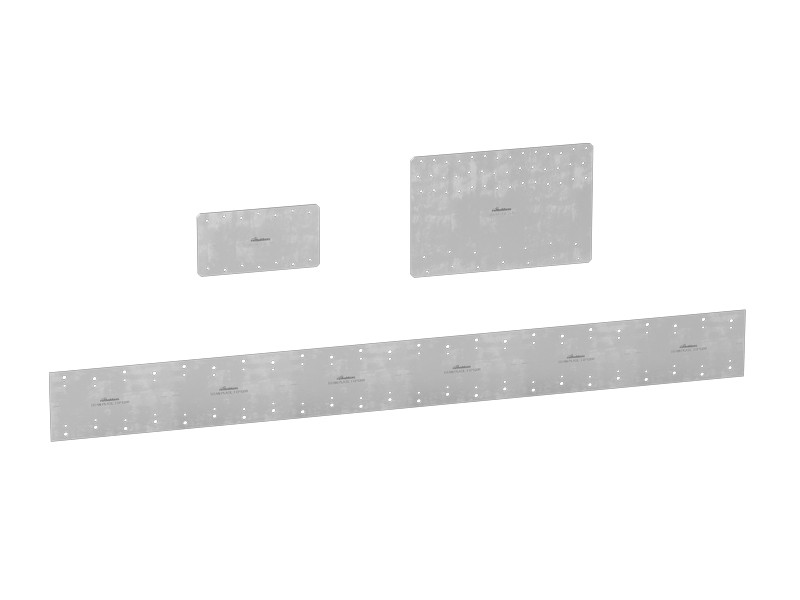

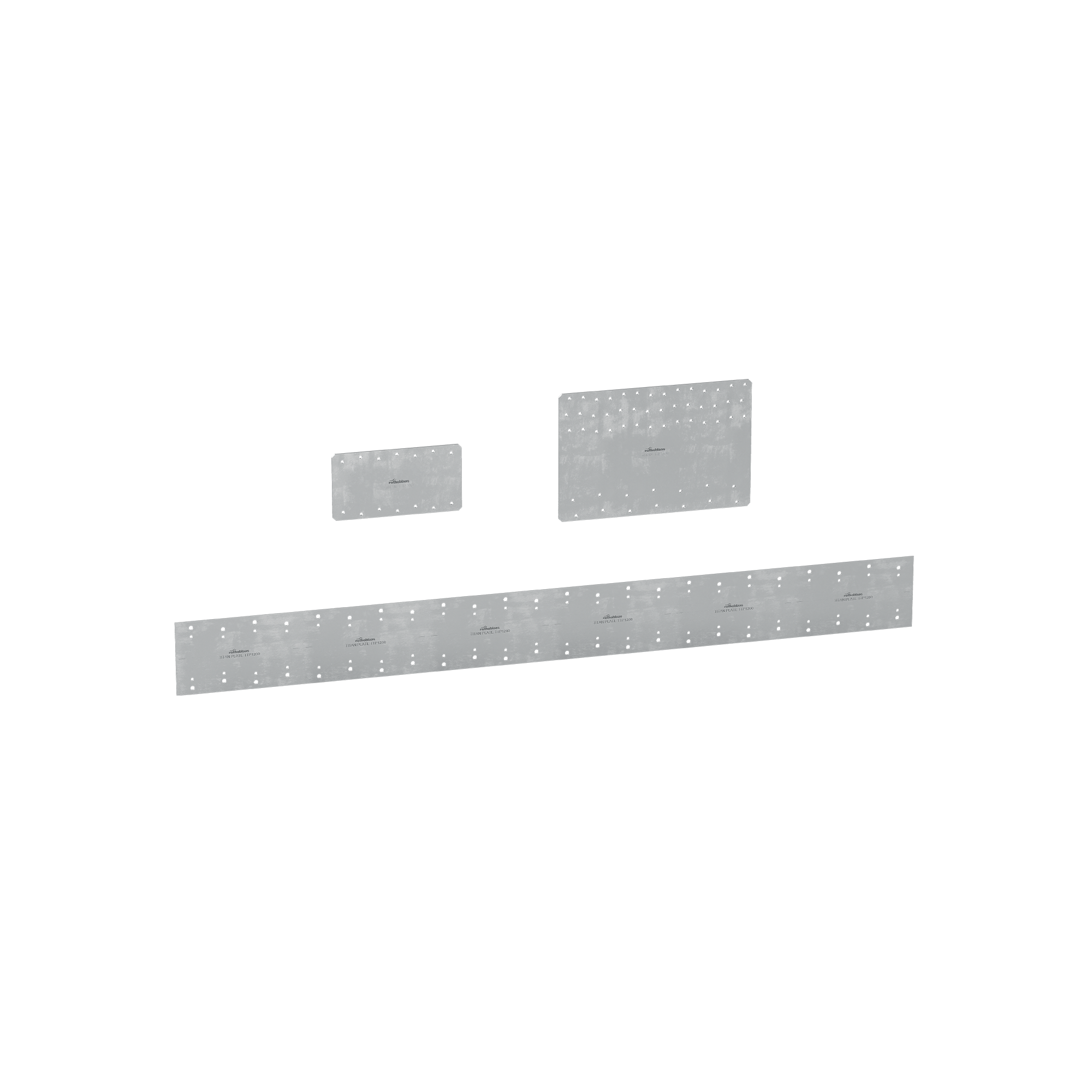

TITAN PLATE TTP
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| TTP200 | 200 | 105 | 3 | 10 |
| TTP300 | 300 | 200 | 3 | 10 |
| TTP1200 | 1200 | 120 | 1.5 | 10 |
Voci di Capitolato
Fornitura e posa in opera di piastra per forze di taglio per strutture in legno, tipo TITAN PLATE.
Marcatura CE in accordo a EN 14545
Campi d'impiego:
– Giunzioni legno-calcestruzzo, legno-acciaio
Materiale:
– Piastra forata bidimensionale in acciaio al carbonio con zincatura Z275
Geometria:
– B (mm) = :
– H (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
