PIASTRA PER FORZE DI TRAZIONE
WHT PLATE T

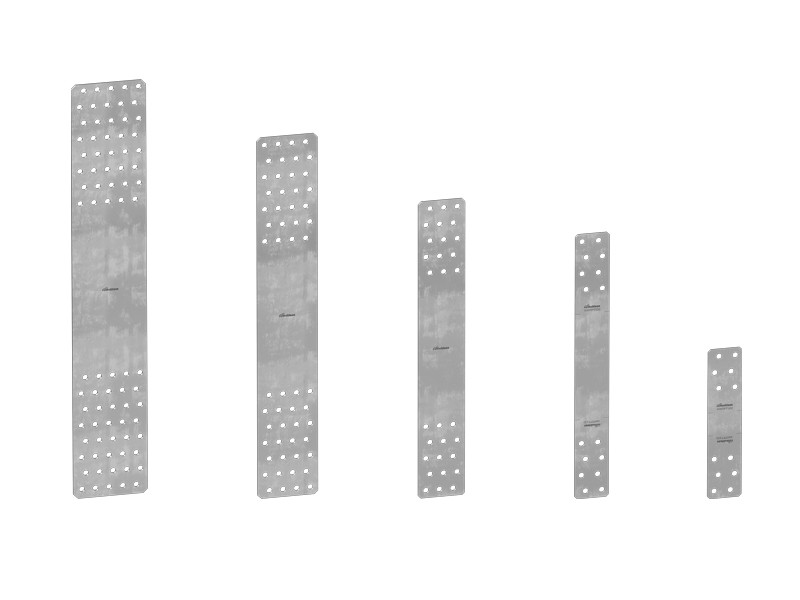

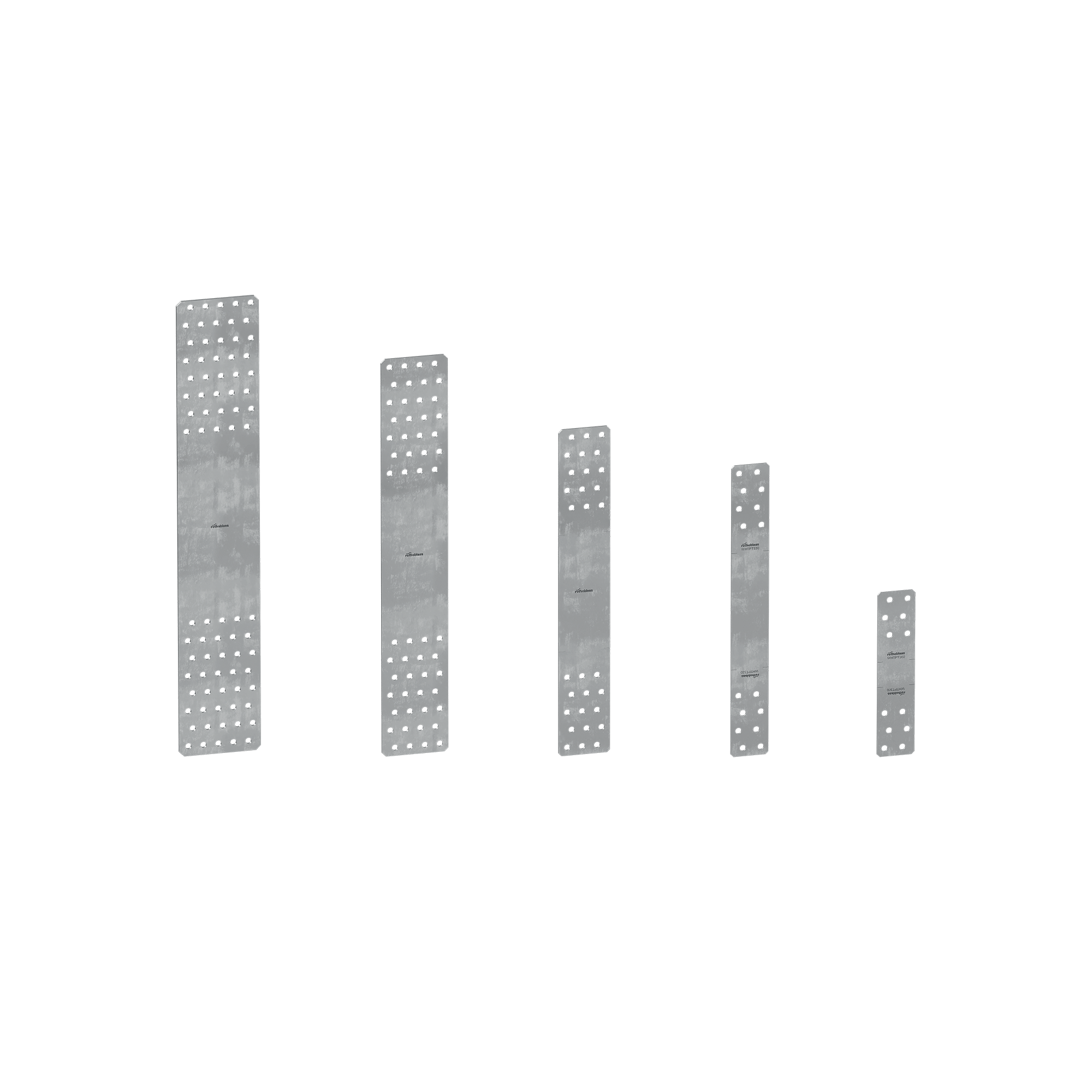

La gamma di piastre per forze di trazione WHT PLATE T include 3 versioni di spessore, materiale e altezza differenti, per fornire differenti livelli di resistenza a trazione. Ideali per impiego su X-LAM per costruzioni multipiano, sono tutte calcolate e certificate per forze di trazione su giunzioni legno-legno.
WHT PLATE T, LA PIASTRA AD ELEVATE RESISTENZE A TRAZIONE PER IL MULTIPIANO IN LEGNO

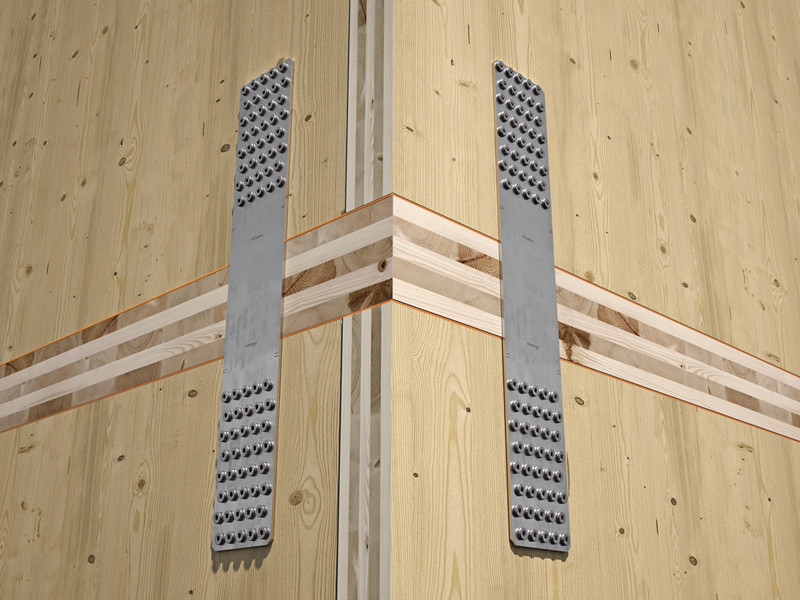

Le piastre per legno WHT PLATE T sono la soluzione perfetta per la progettazione di edifici multipiano per differenti spessori di solaio, grazie alle resistenze caratteristiche a trazione superiori a 150 kN.

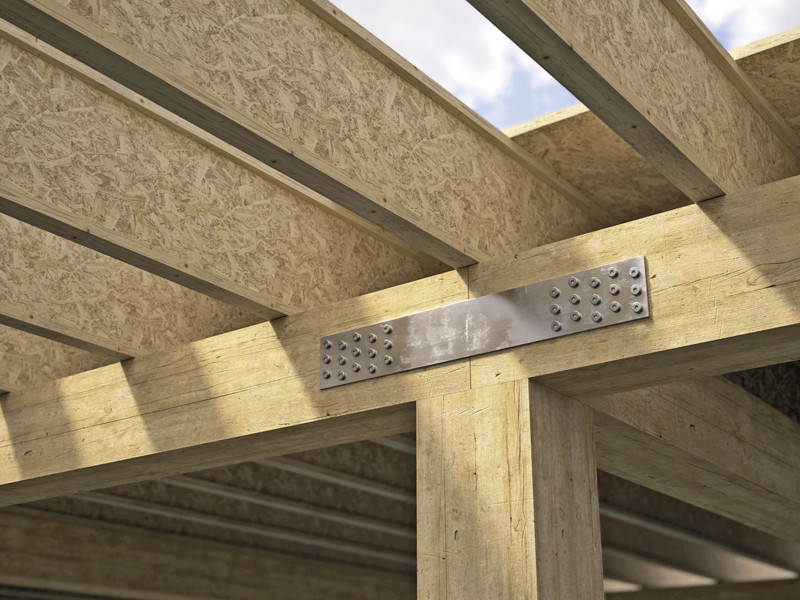

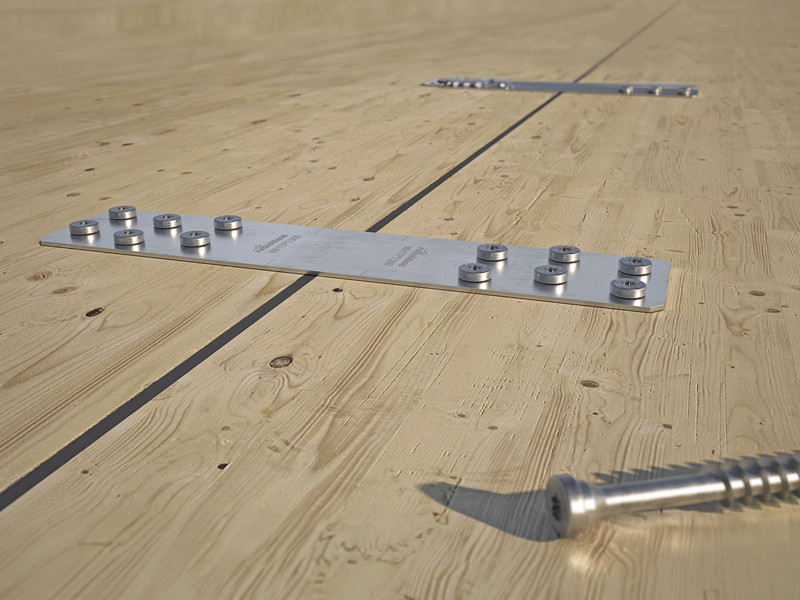

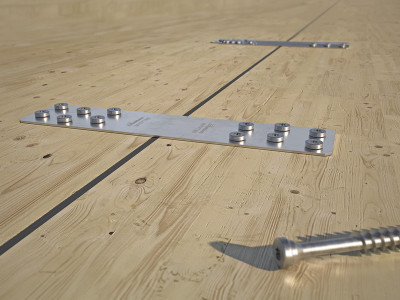

La piastra metallica fornisce prestazioni ottimali in combinazione con viti HBS PLATE o HBS PLATE EVO: la testa delle viti ha una forma troncoconica e uno spessore maggiorato che permettono di fissare in totale sicurezza e affidabilità le piastre al legno. In acciaio al carbonio con zincatura galvanica, sono progettate per la realizzazione di giunzioni a trazione legno-legno di pannelli e travi in X-LAM, LVL, legno massiccio e lamellare, strutture a telaio (platform frame) e pannelli a base di legno in genere.
Documentazione
Scheda Tecnica
|
|
|---|---|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
WHT PLATE T
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| WHTPT300 | 67 | 300 | 2 | 10 |
| WHTPT530 | 67 | 530 | 2.5 | 10 |
| WHTPT600 | 91 | 594 | 3 | 10 |
| WHTPT720 | 118 | 722 | 4 | 5 |
| WHTPT820 | 145 | 826 | 5 | 1 |
