ANGOLARE PER FORZA DI TRAZIONE

WHT STANDARD

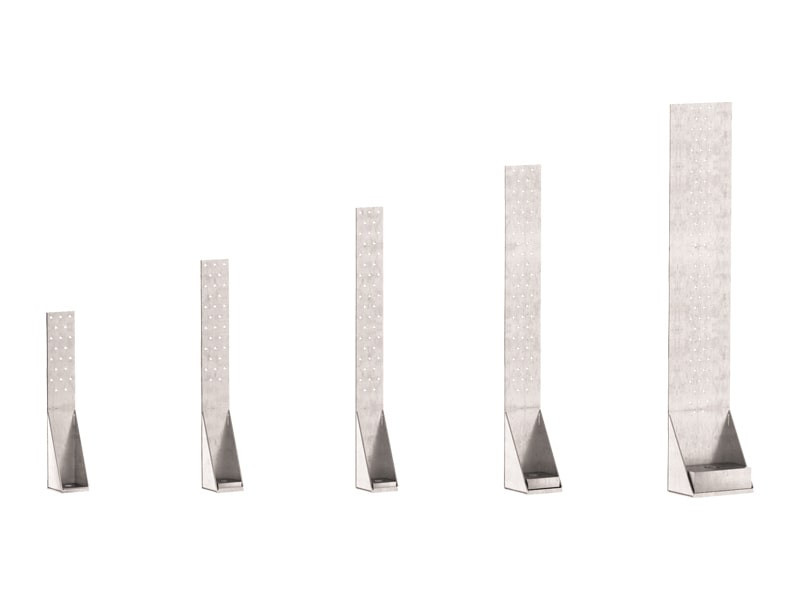

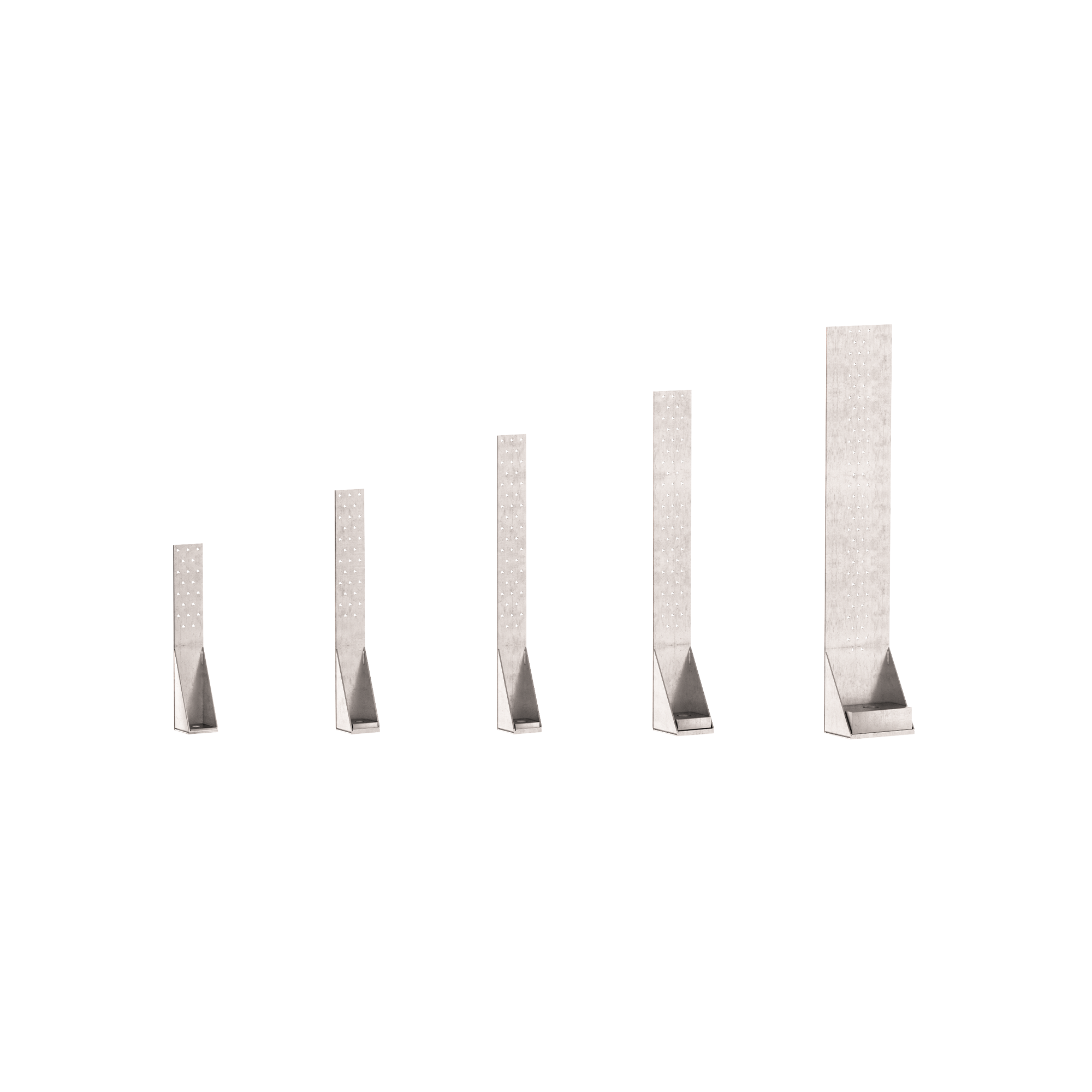

WHT è l’angolare per legno realizzato in 5 misure che, in combinazione con le 5 rondelle disponibili, determina 10 possibili configurazioni per soddisfare ogni esigenza di performance statica.

WHT STANDARD
Descrizione
Documentazione
Codici e dimensioni
Dati Tecnici
Composizione
Voci di Capitolato
Prodotti correlati

PIASTRE ANGOLARI PER LEGNO WHT, UN HOLD DOWN PER OGNI ESIGENZA STATICA

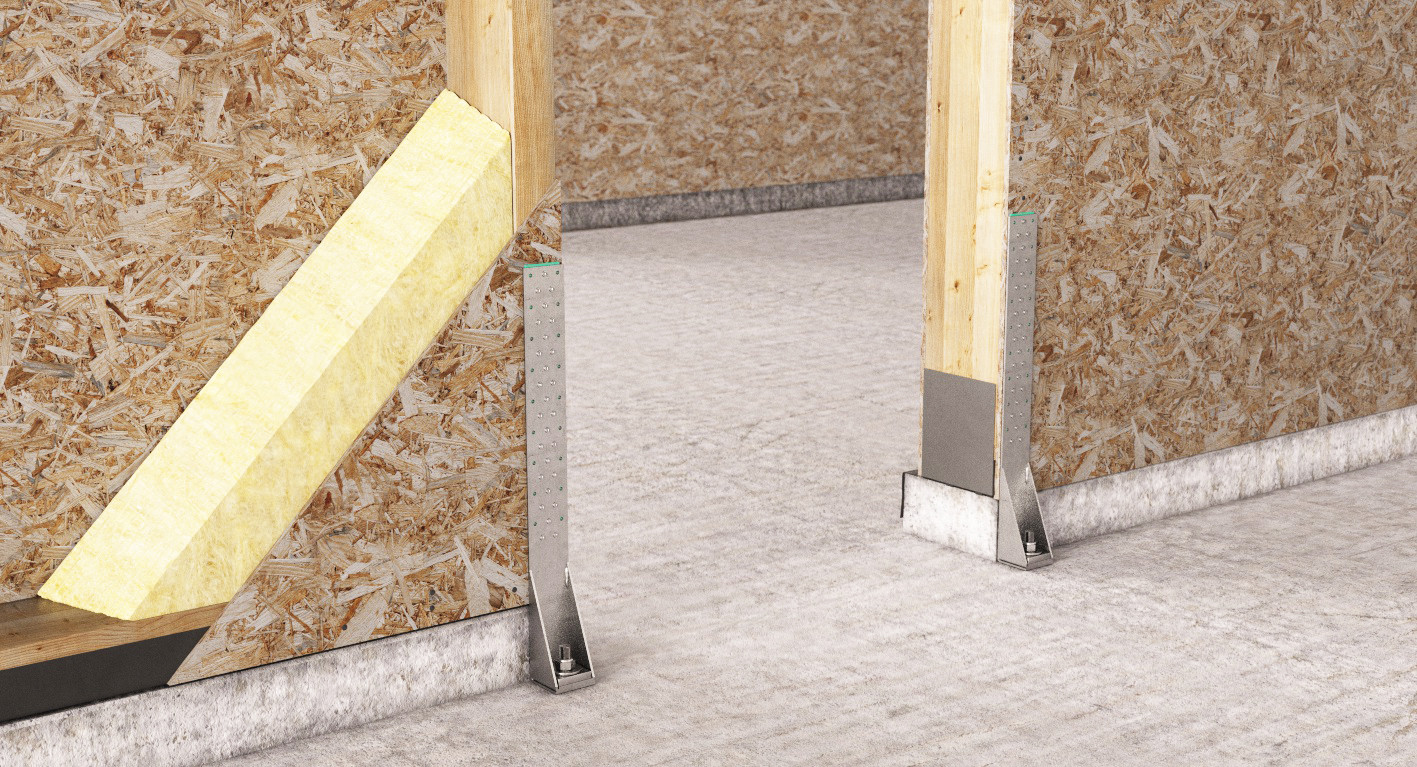

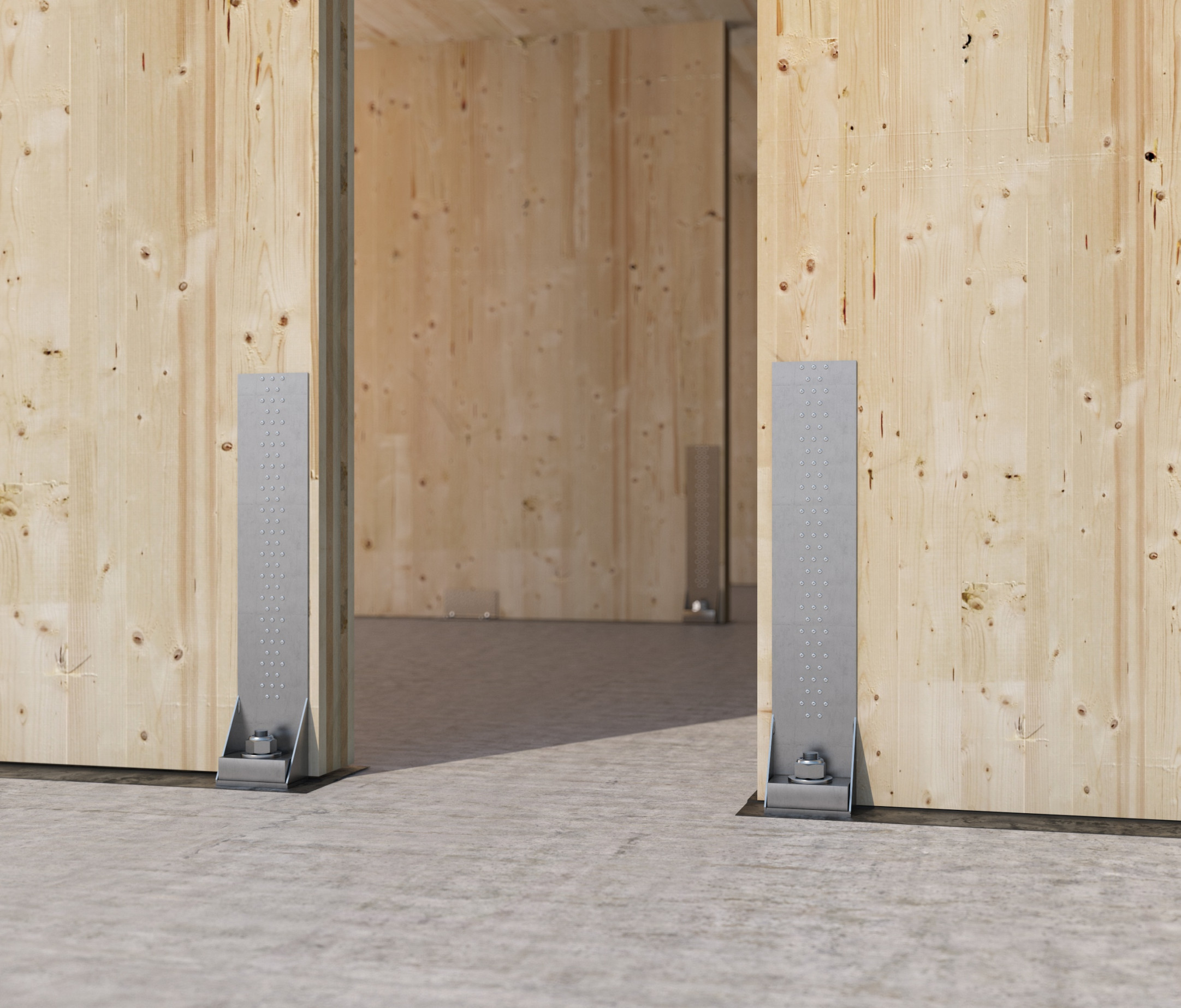

Le 5 versioni della piastra angolare possono essere combinate con più rondelle per permettere al progettista e al carpentiere di individuare l‘applicazione adeguata, sia su pannello massiccio (XLAM - Cross Laminated Timber) che intelaiato (Platform frame).

L‘acciaio S355, le flange laterali di rinforzo e il foro di diametro maggiorato garantiscono resistenze elevate anche nelle applicazioni con chiodatura parziale. La qualità delle piastre WHT è comprovata da molteplici test eseguiti sul prodotto e relativi fissaggi (chiodi, viti, barra filettata e ancorante chimico).

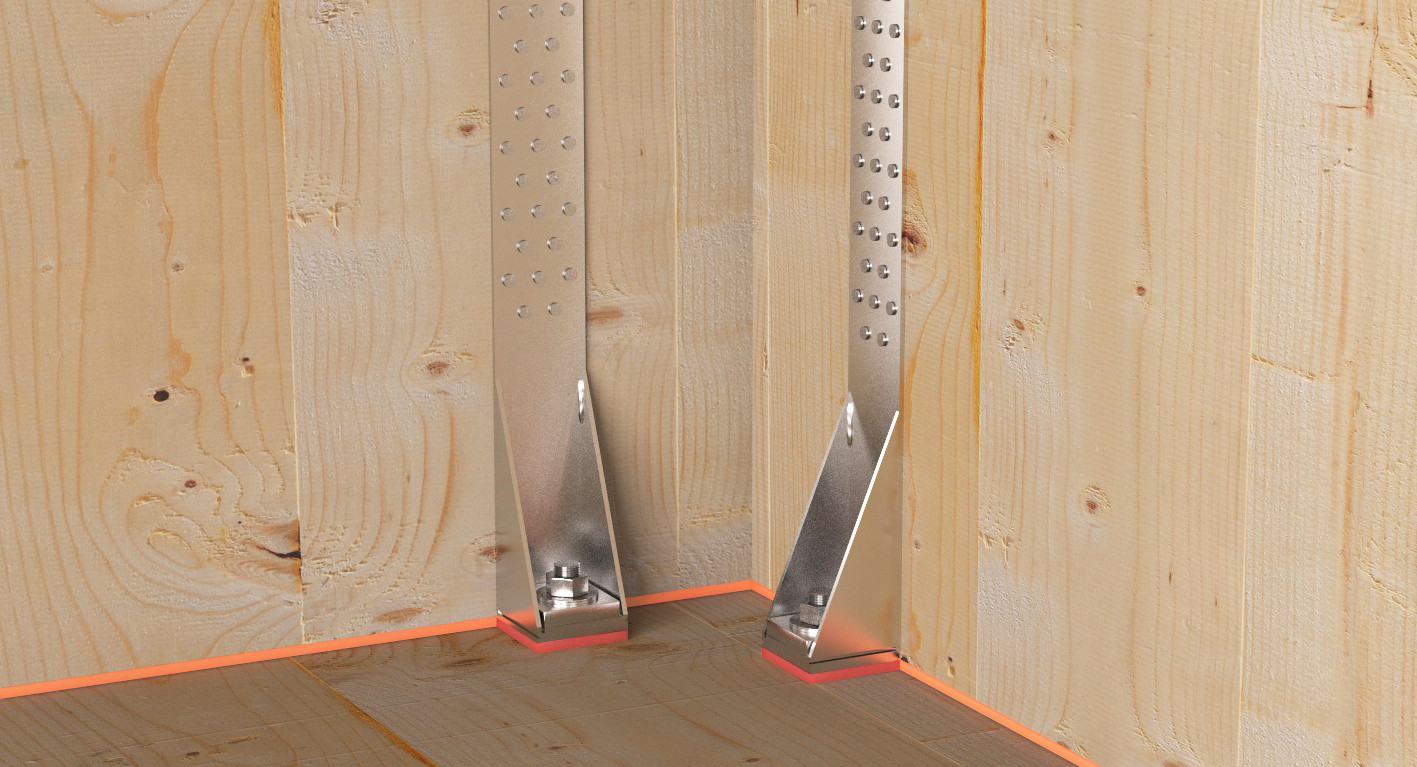

Nell‘ambito del progetto di ricerca Seismic-rev, la giunzione e i fissaggi correlati sono stati sottoposti a numerosi test statici e ciclici che hanno fornito parametri di rigidezza (Kser) e classi di duttilità. L’angolare WHT è ideale per la realizzazione di giunzioni a trazione legno-calcestruzzo e legno-legno per pannelli e travi in X-LAM, struttura a telaio, pannelli a base di legno, LVL, legno massiccio e legno lamellare.

Contatta l'agente di zona Scarica il Catalogo

Documentazione

Scheda Tecnica	Scegli una lingua
Scheda Tecnica USA	Scegli una lingua
Certificato ETA	Scegli una lingua
Dichiarazione di prestazione (DOP)	Scarica
Voce di capitolato	Scegli una lingua
File CAD	Scegli una lingua
File BIM.ifc	Scegli una lingua
File BIM.rfa	Scegli una lingua

Contatta l'agente di zona Scarica il Catalogo

ANGOLARE WHT

CODICE	info	B [mm]	P [mm]	H [mm]	pz.
WHT340	articolo in esaurimento	60	63	340	10
WHT440	articolo in esaurimento	60	63	440	10
WHT540	articolo in esaurimento	60	63	540	10
WHT620	articolo in esaurimento	80	83	620	10
WHT740	articolo in esaurimento	140	83	740	1

RONDELLA WHTW

CODICE	info	d₁ [mm]	B [mm]	P [mm]	s [mm]	pz.
WHTW50	articolo in esaurimento	18	50	56	10	80
WHTW50L	articolo in esaurimento	22	50	56	10	80
WHTW70	articolo in esaurimento	22	70	77	20	20
WHTW70L	articolo in esaurimento	26	70	77	20	20
WHTW130	articolo in esaurimento	29	130	77	40	1

Voci di Capitolato

WHT

Fornitura e posa in opera di angolare per forze di trazione per strutture in legno, tipo WHT.
Marcatura CE in accordo a ETA 11/0086

Campi d'impiego:

– Giunzioni legno-calcestruzzo, OSB-calcestruzzo, legno-legno, legno-OSB e legno-acciaio

Materiale:

– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica

Geometria:

H (mm) = :
Foro alla base (mm) = : Ø

– Spessore s (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.

WHT + WASHER

Fornitura e posa in opera di angolare per forze di trazione per strutture in legno, tipo WHT + washer.
Marcatura CE in accordo a ETA 11/0086

Campi d'impiego:

– Giunzioni legno-calcestruzzo, OSB-calcestruzzo, legno-legno, legno-OSB e legno-acciaio

Materiale:

– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica

Geometria:

Angolare: :

– H (mm) = :
– Foro alla base (mm) = : Ø

Rondella:

– Spessore s (mm) = :
– Foro (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.

**WHT XXL + WASHER

Fornitura e posa in opera di angolare per elevate forze di trazione per strutture in legno, tipo WHT XXL + washer.
Marcatura CE in accordo a ETA 11/0086

Campi d'impiego:

– Giunzioni legno-calcestruzzo, OSB-calcestruzzo, legno-legno, legno-OSB e legno-acciaio

Materiale:

– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica

Geometria:
Angolare: :

– H (mm) = :
– Foro alla base (mm) = : Ø

Rondella:

– Spessore s (mm) = :
– Foro (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.

WHT PLATE

Fornitura e posa in opera di piastra per forze di trazione per strutture in legno, tipo WHT PLATE.
Marcatura CE in accordo a EN 14545

Campi d'impiego:

– Giunzioni legno-calcestruzzo, OSB-calcestruzzo, legno-acciaio

Materiale:

– Piastra forata bidimensionale in acciaio al carbonio con zincatura Z275

Geometria:

– B (mm) = :
– H (mm) = :

– Spessore s (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
