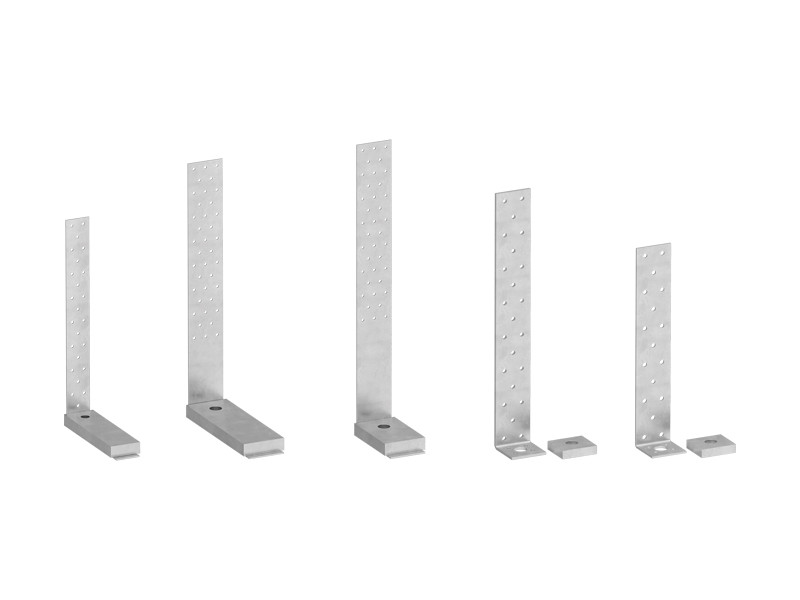

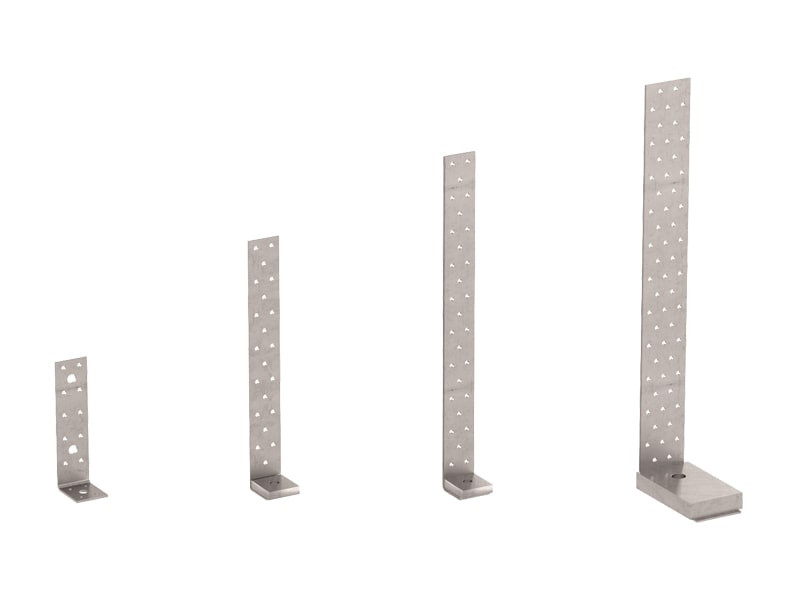

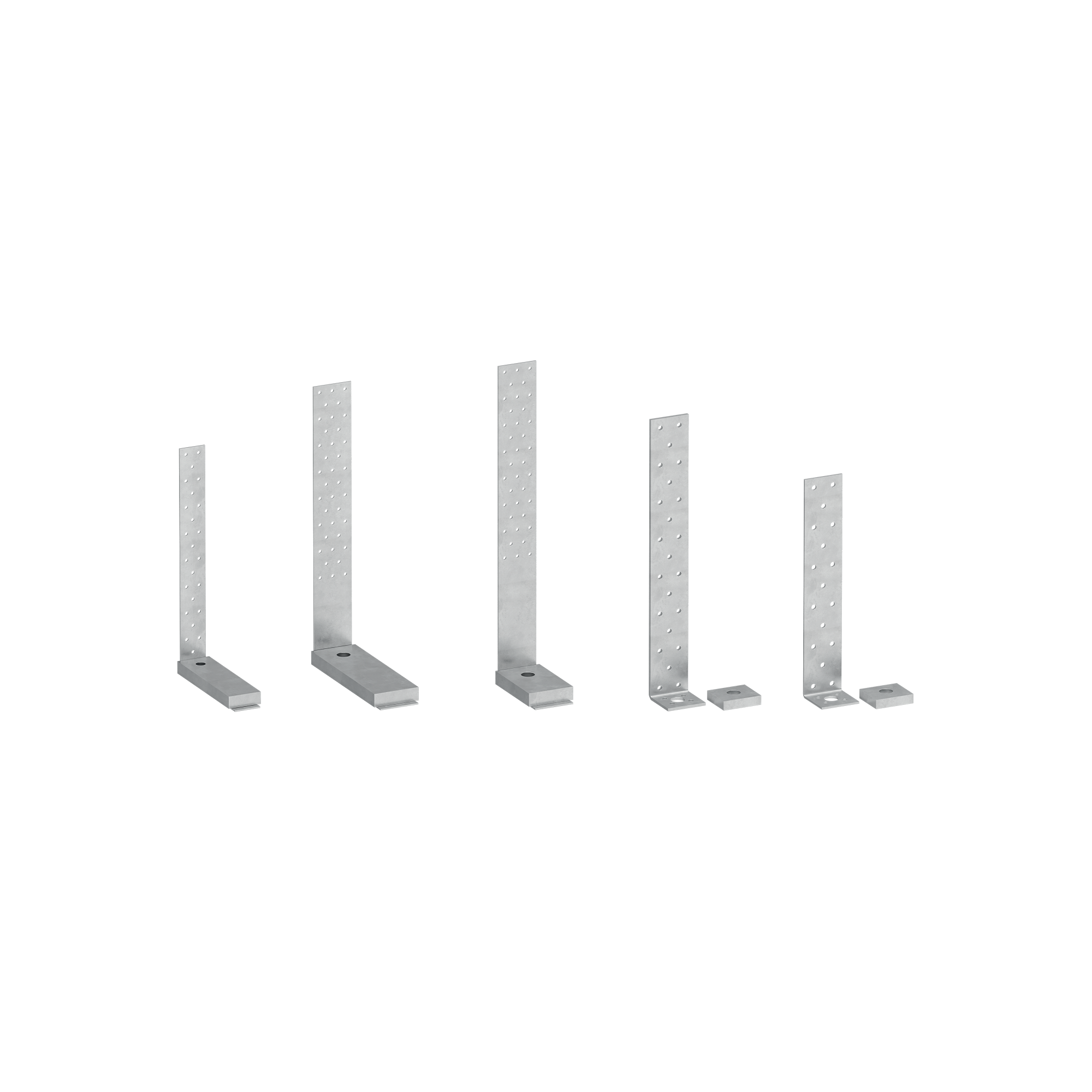

ANGOLARE PER FORZE DI TRAZIONE
WZU

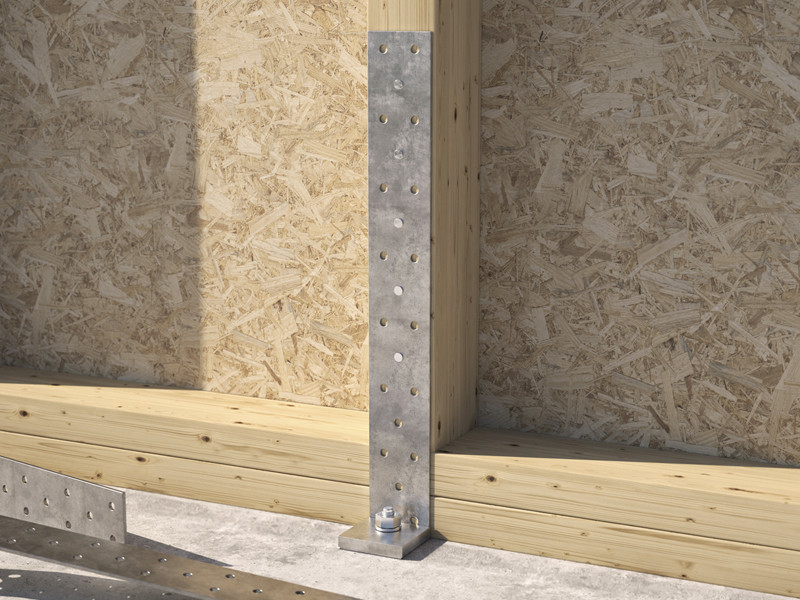

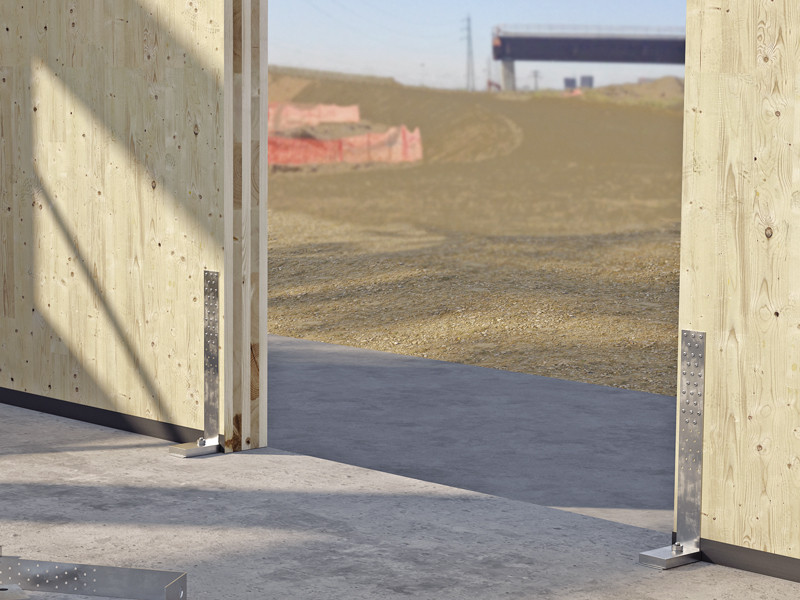

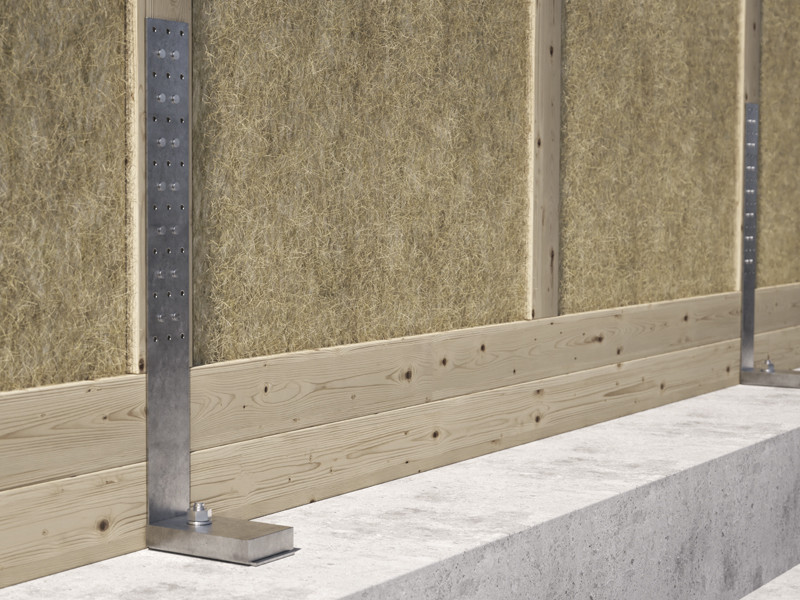

Disponibile in differenti spessori. Da utilizzarsi con o senza rondella in funzione dei carichi. Valori di resistenza a trazione certificati dalla marcatura CE secondo ETA. Ideale per il fissaggio su calcestruzzo dei montanti in legno delle strutture a telaio.
Documentazione
Scheda Tecnica
|
|
|---|---|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
WZU 90/155
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WZU090 | 40 | 35 | 90 | 100 |
| WZU155 | 40 | 50 | 155 | 100 |
WZU 200/300/400
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WZU2002 | 40 | 40 | 200 | 100 |
| WZU3002 | 40 | 40 | 300 | 50 |
| WZU4002 | 40 | 40 | 400 | 50 |
| WZU2004 | 40 | 40 | 200 | 50 |
| WZU3004 | 40 | 40 | 300 | 50 |
| WZU4004 | 40 | 40 | 400 | 25 |
| WZUW | 40 | 43 | - | 50 |
WZU STRONG
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WZU342 | 40 | 182 | 340 | 10 |
| WZU422 | 60 | 222 | 420 | 10 |
| WZU482 | 60 | 123 | 480 | 10 |
Voci di Capitolato
Fornitura e posa in opera di angolare per forze di trazione con fori, tipo WZU.
Marcatura CE in accordo a ETA
Campi d'impiego:
– Giunzioni legno-calcestruzzo e legno-legno per pannelli e travi in legno
Materiale:
– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
