CONNETTORE A SCOMPARSA AD AGGANCIO LEGNO-CALCESTRUZZO
LOCK C

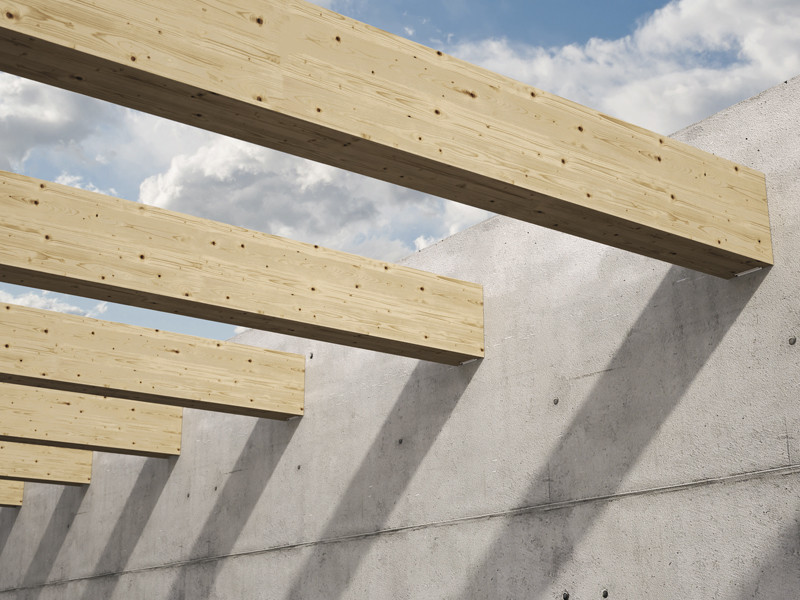

LOCK C è il connettore a scomparsa in lega di alluminio per la realizzazione di giunzioni legno-calcestruzzo facile da installare. Il sistema ad aggancio è l’ideale per una rapida rimozione delle travi in legno per eventuali esigenze stagionali.
Video
LOCK C, LA PIASTRA AD AGGANCIO PER CONNESSIONI LEGNO-CALCESTRUZZO.

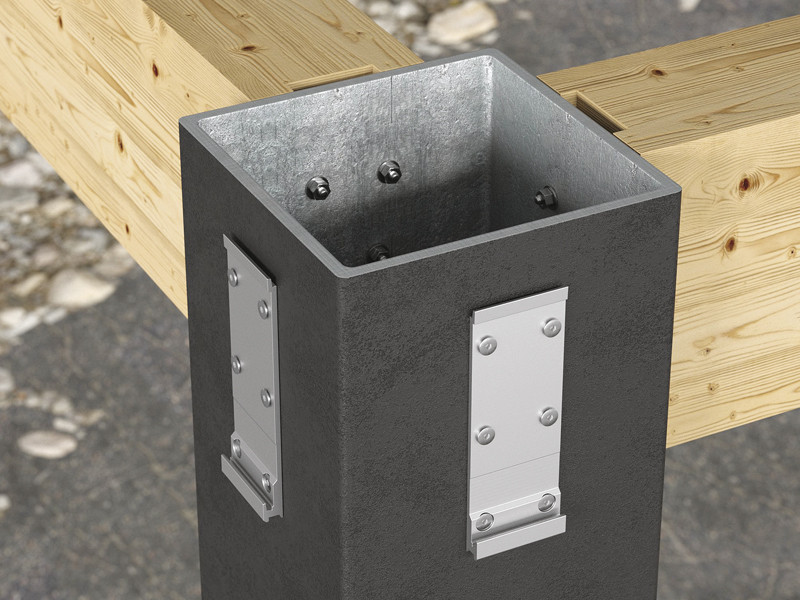

L’installazione su calcestruzzo è rapida grazie al fissaggio tramite ancoranti avvitabili lato calcestruzzo e viti autoforanti lato legno. Il fissaggio su calcestruzzo risulta nascosto. Se installato senza fresate, genera un'ombra di fuga esteticamente appagante.

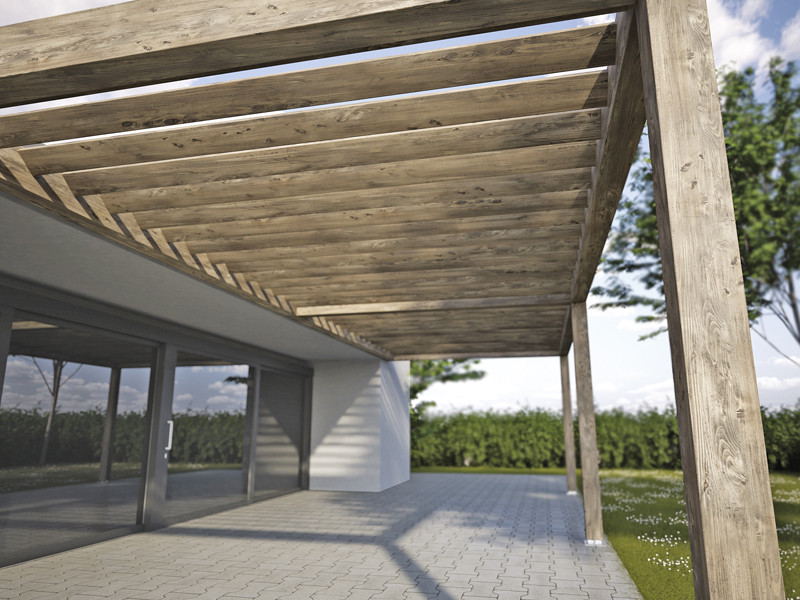

Realizzata in lega di alluminio, la piastra a scomparsa LOCK C è ideale per il restauro o il rinnovamento di edifici esistenti, così come per la realizzazione di coperture o pergolati in prossimità di supporti in calcestruzzo.
In lega di alluminio, è utilizzabile per giunzioni a taglio legno-calcestruzzo su legno massiccio e lamellare, X-LAM e LVL.
Documentazione
Scheda Tecnica
|
|
|---|---|
LOCK: Scelta del connettore e guida alla durabilità
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

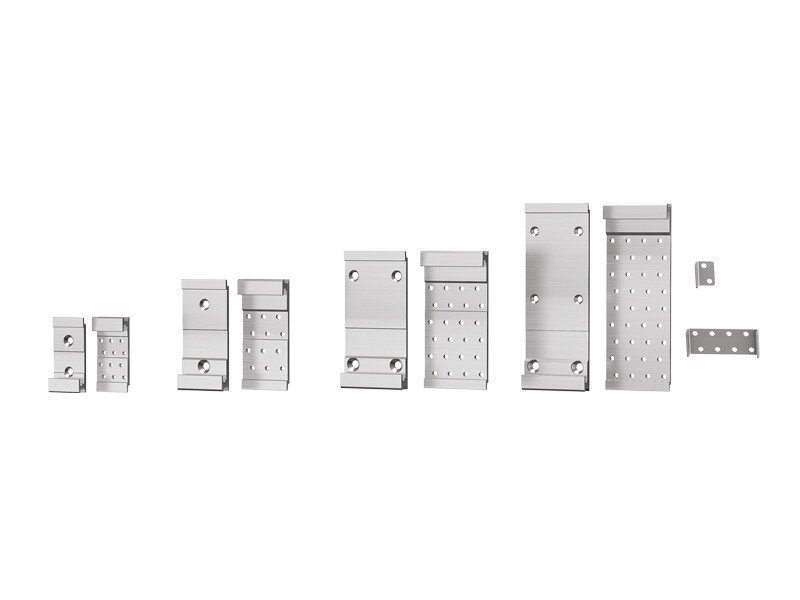

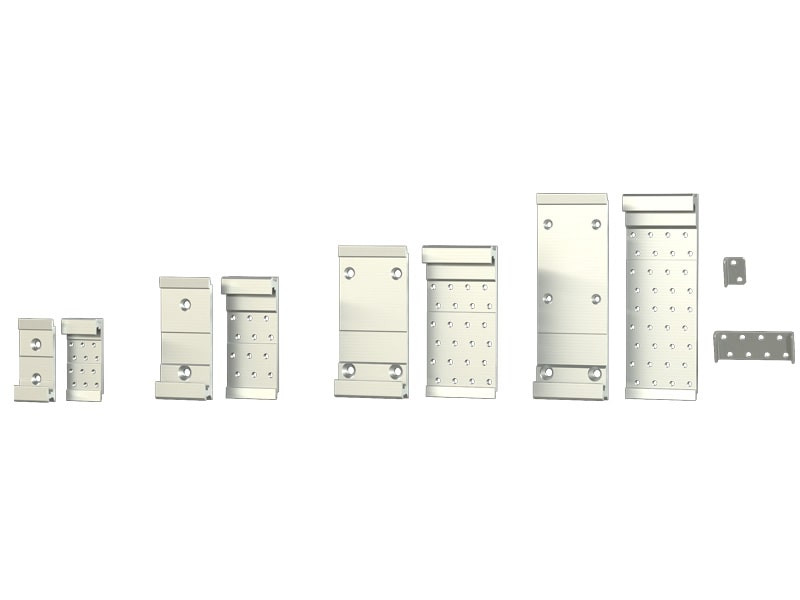

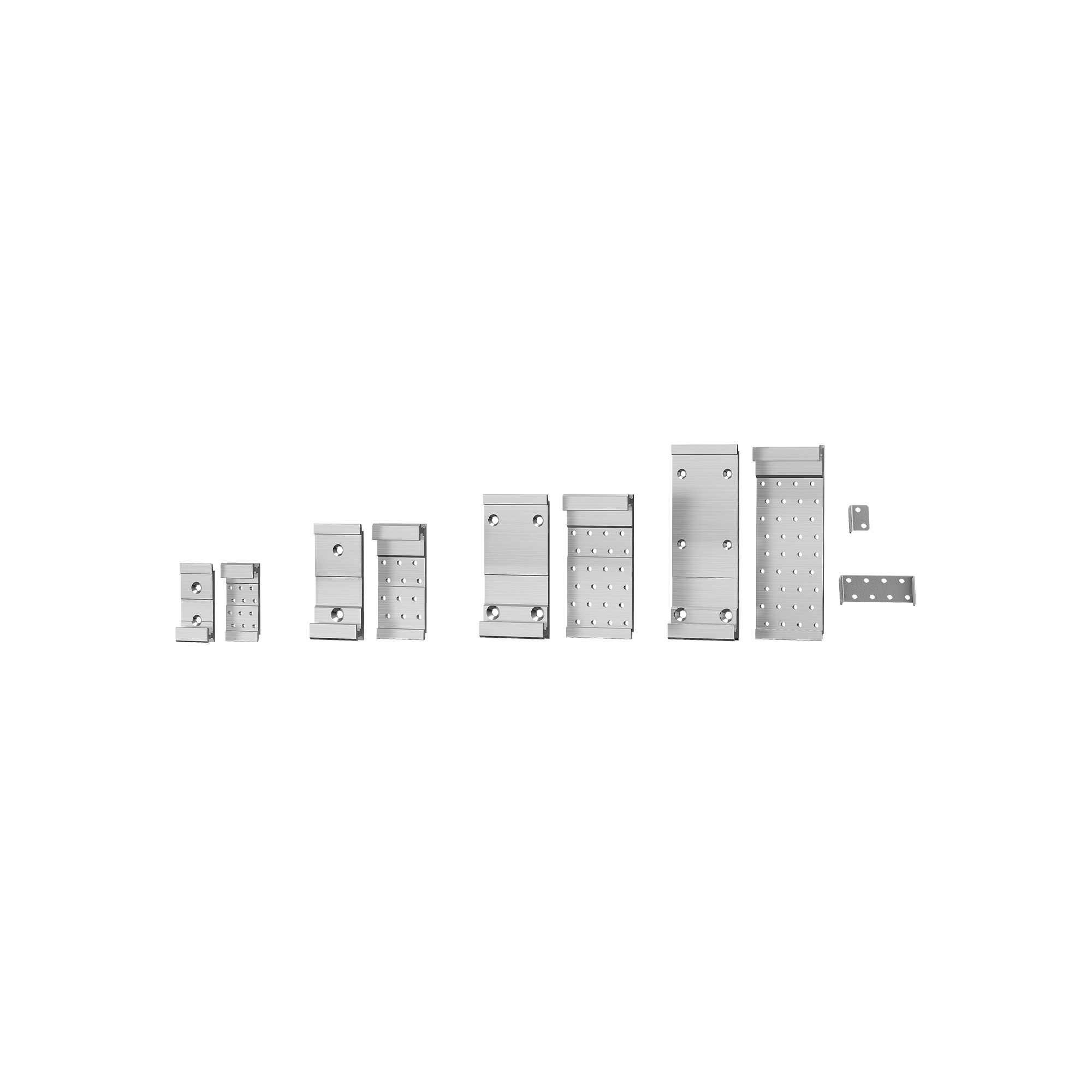

LOCK C
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| LOCKC53120 | 52.5 | 120 | 20 | 25 |
| LOCKC75175 | 75 | 175 | 22 | 12 |
| LOCKC100215 | 100 | 215 | 22 | 8 |
| LOCKC100290 | 100 | 290 | 22 | 10 |
LOCK STOP
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| LOCKSTOP5 | 19 | 27.5 | 1.5 | 100 |
| LOCKSTOP7 | 26.5 | 38 | 1.5 | 50 |
| LOCKSTOP75 | 81 | 40 | 2.5 | 20 |
| LOCKSTOP100 | 106 | 40 | 2.5 | 20 |
Voci di Capitolato
Fornitura e posa in opera di connettore a scomparsa ad aggancio legno-calcestruzzo, tipo LOCK C.
Marcatura CE in accordo a ETA 19/0831
Campi d'impiego:
– Giunzioni legno-calcestruzzo
Materiale:
– Piastra forata tridimensionale in lega di alluminio
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
