PIASTRE UNCINATE IN ACCIAIO
SHARP METAL

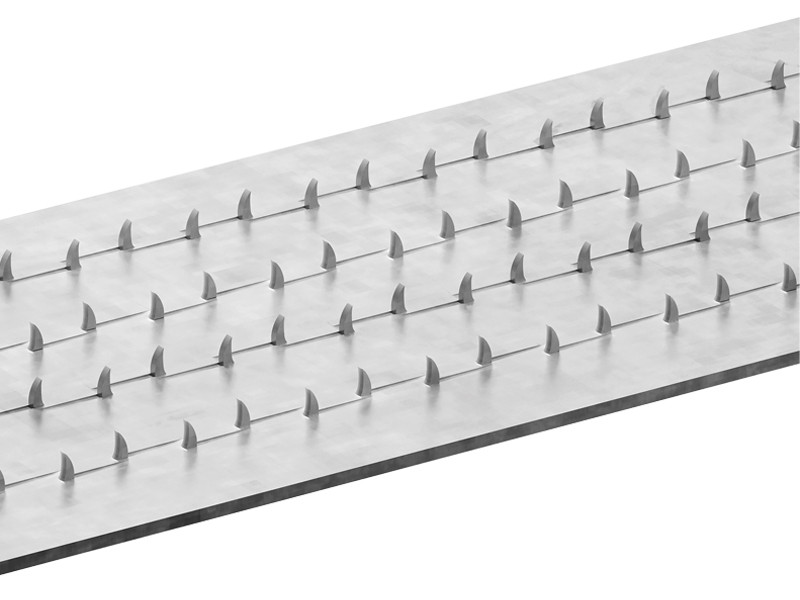

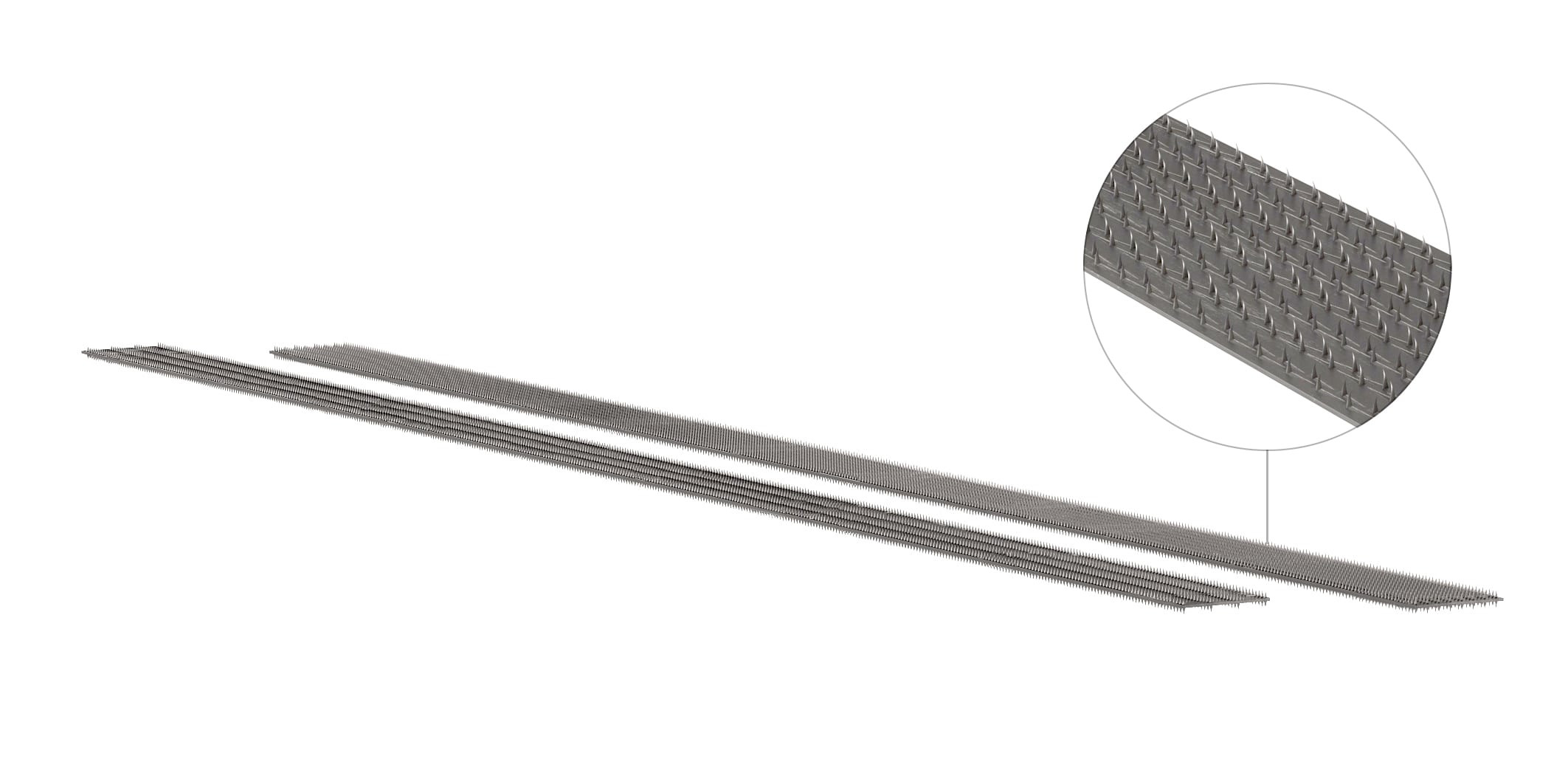

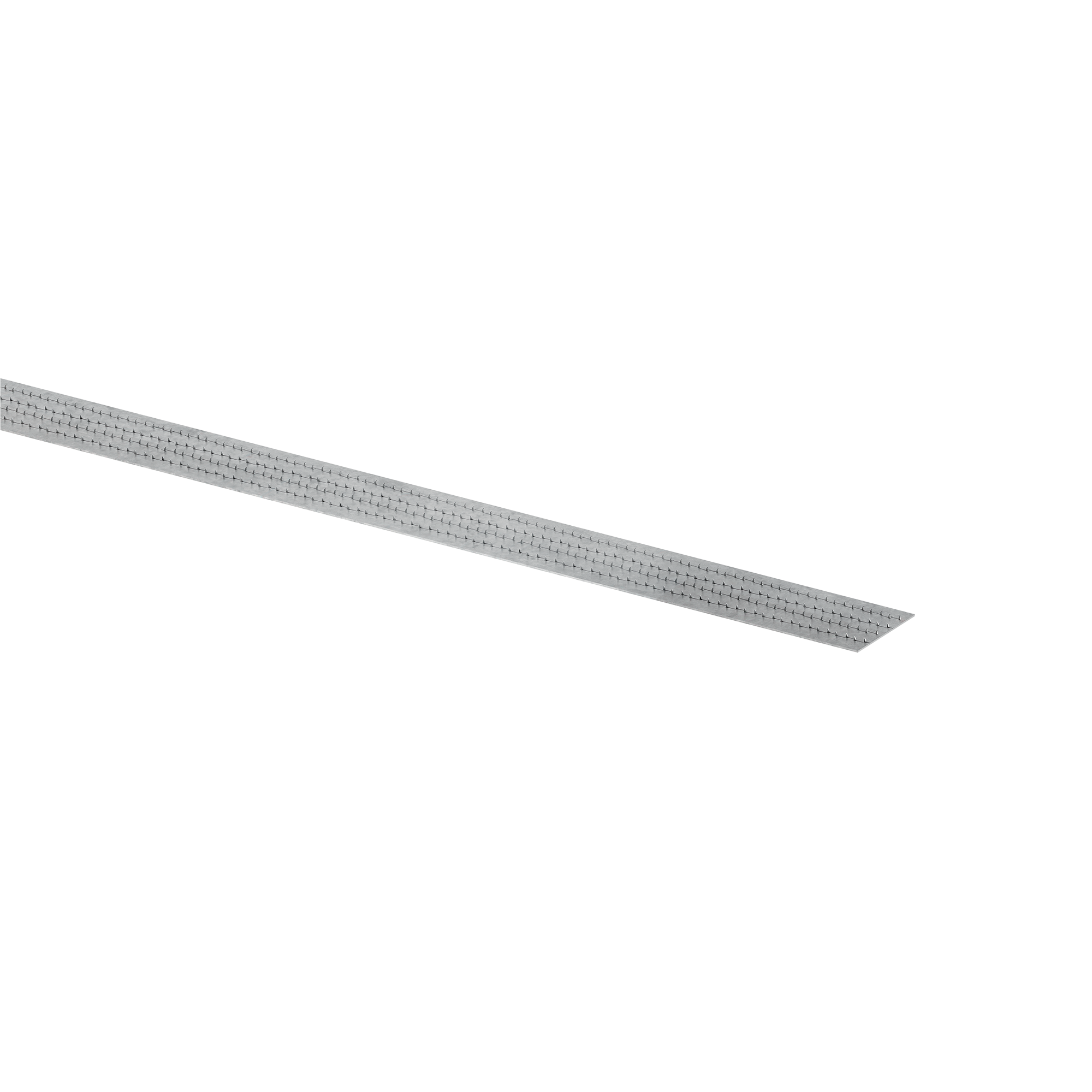

Le piastre uncinate in acciaio SHARP METAL presentano una moltitudine di piccoli uncini diffusi su tutta la superficie. La giunzione tra i due elementi in legno avviene per effetto dell'ingranamento meccanico degli uncini metallici nel legno stesso. Il sistema non è invasivo ed è disinstallabile.
SHARP METAL, piastre uncinate per connessioni legno-legno.
La grande quantità di uncini distribuiti sull'intera superficie delle piastre metalliche genera una presa mordente nel legno con eccezionali valori di resistenza e rigidezza. Le piastre uncinate consentono il trasferimento di sforzi di taglio tra due superfici di legno, raggiungendo prestazioni paragonabili a quelle di un incollaggio.

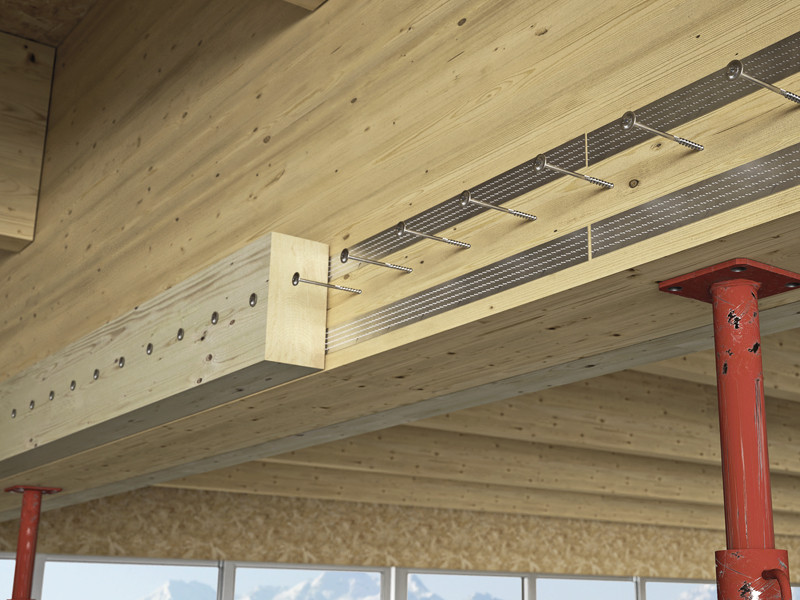

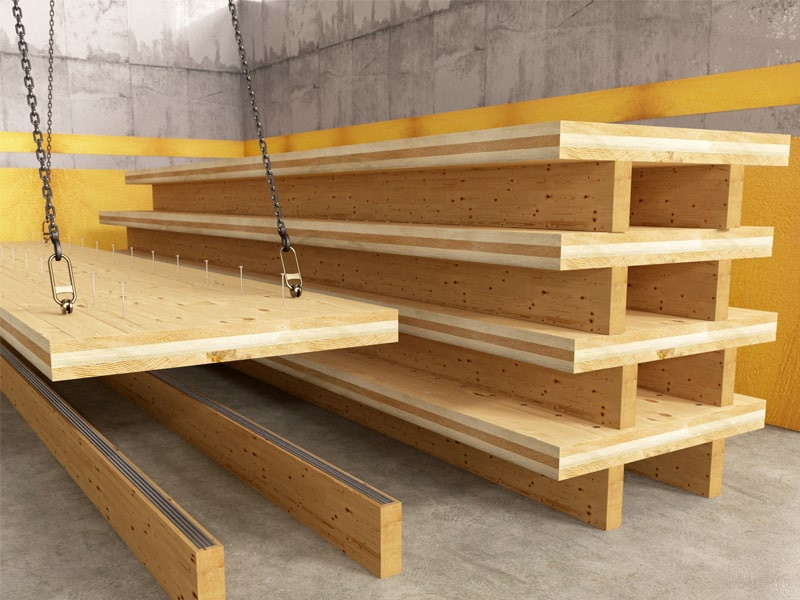

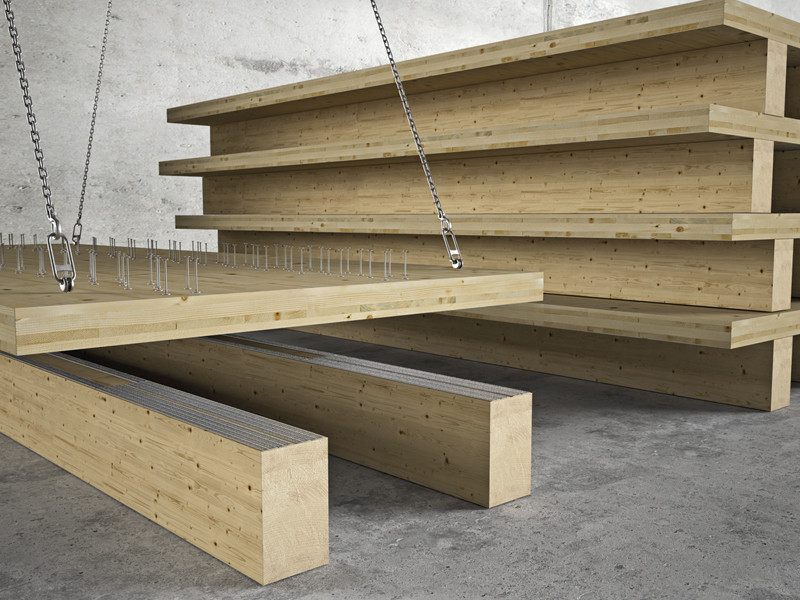

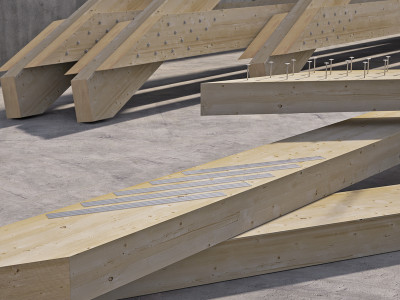

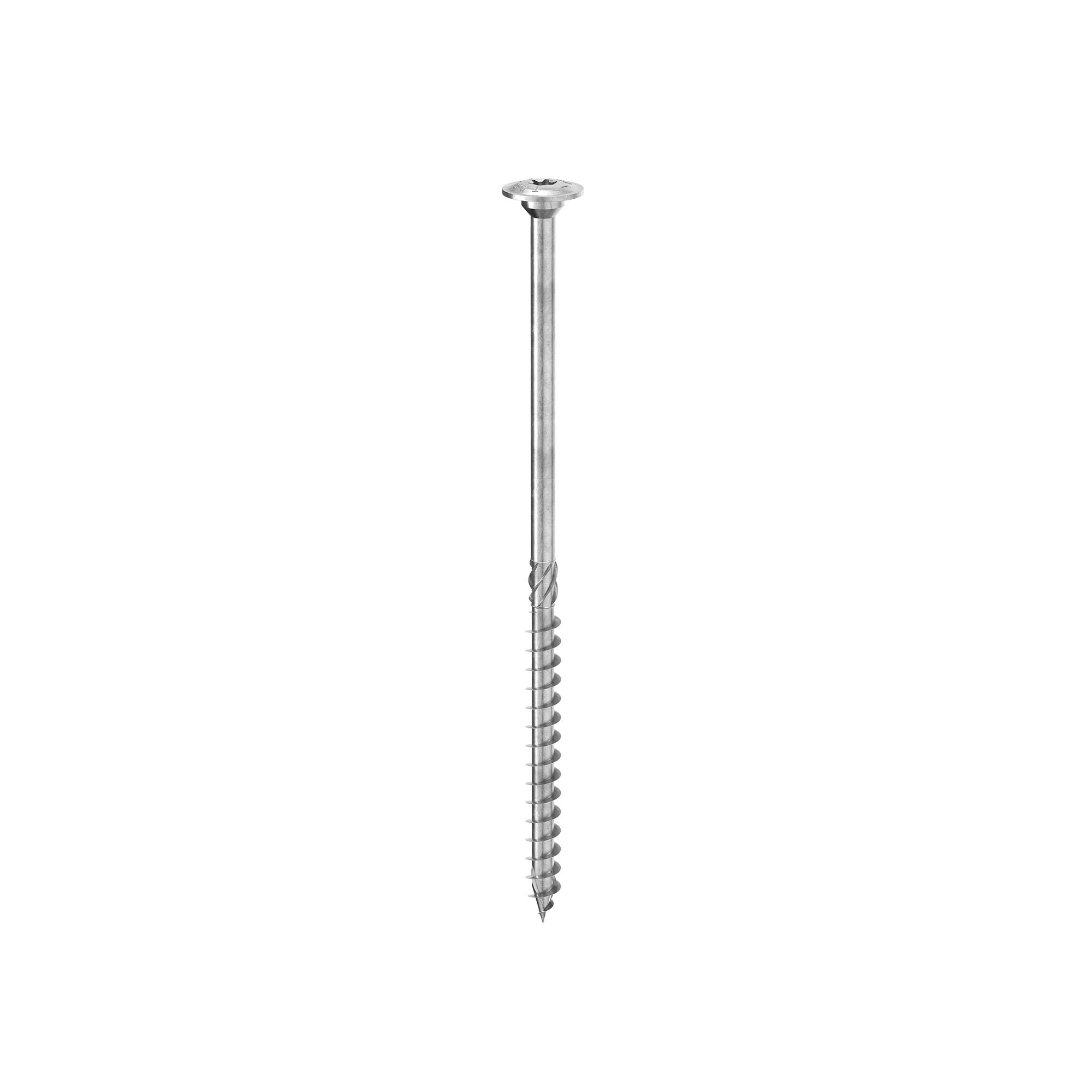

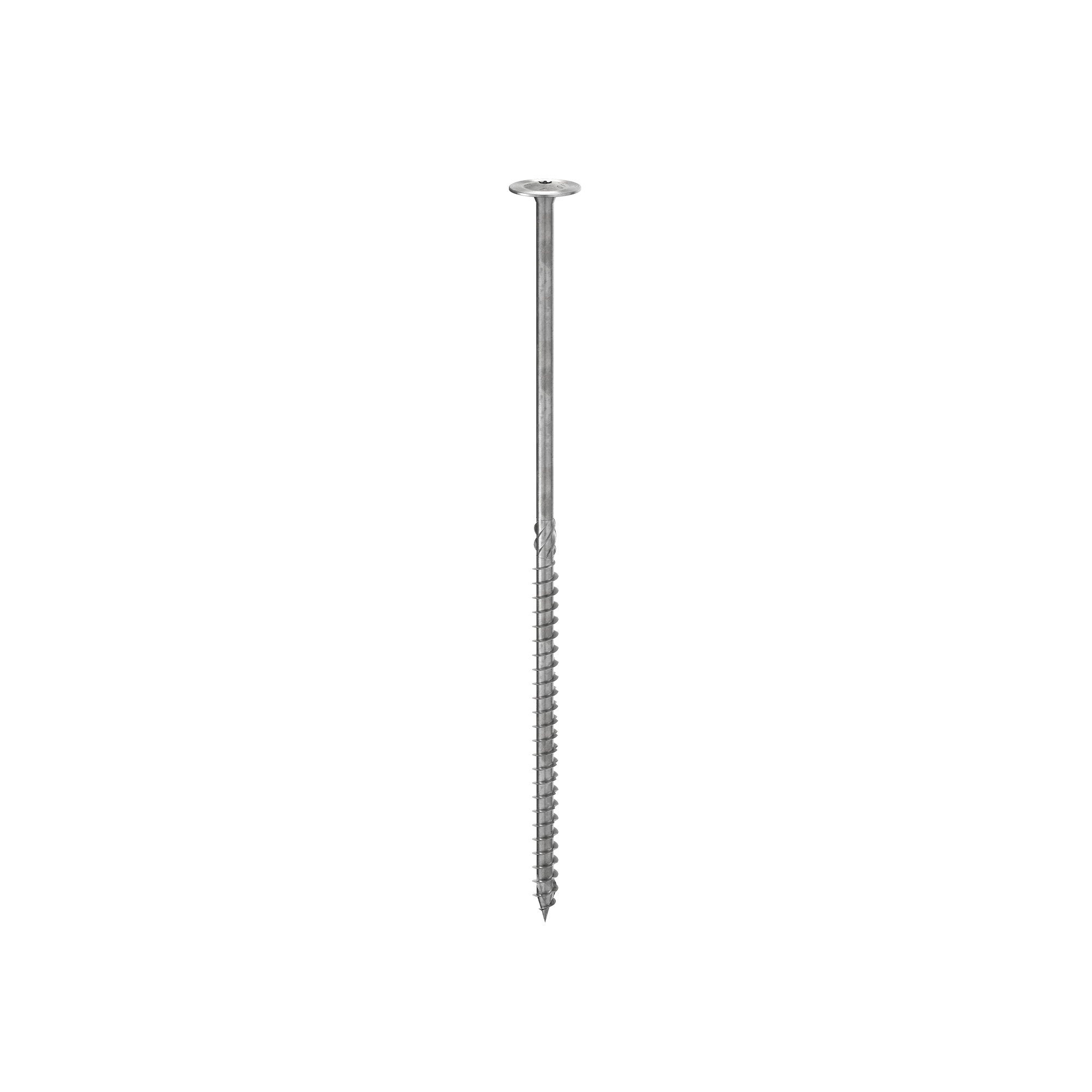

Così facendo, si eliminano le forze concentrate, si riduce la problematica delle distanze minime e si ottimizza lo spessore dell'acciaio (0,75 mm) avvitabile senza preforo con viti HBS e TBS per il serraggio della giunzione. Grazie alla tecnologia ad uncino, il sistema SHARP METAL è ideale per la produzione dei solai nervati (Rippendecke, ribbed floor) senza l'utilizzo di colle, adesivi e presse ed eliminando i tempi di attesa per la presa e l'indurimento della colla.

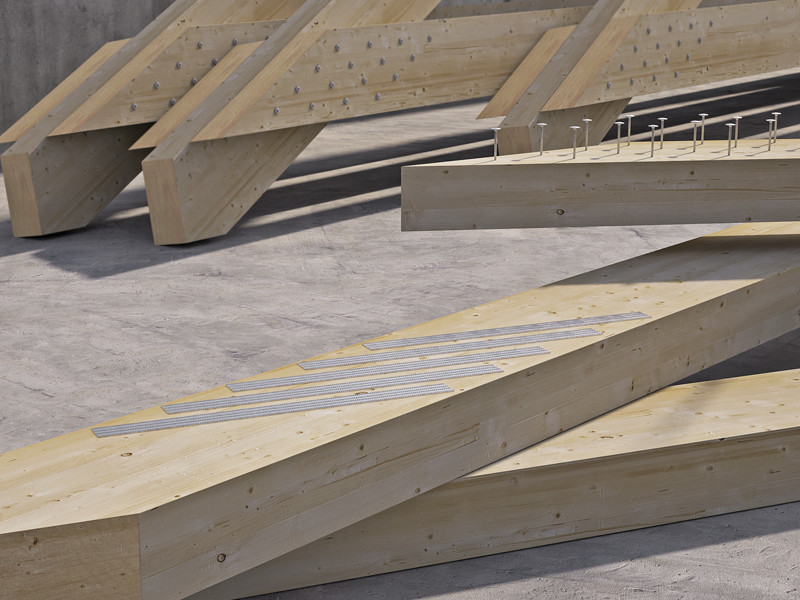

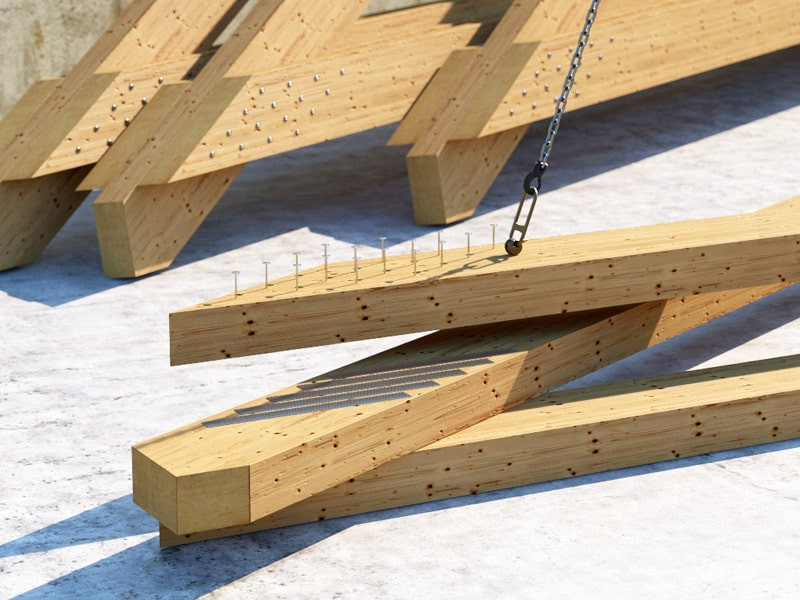

In acciaio inossidabile AISI409, le piastre uncinate SHARP METAL sono ideali per le giunzioni a taglio tra superfici in legno, legno massiccio e lamellare, X-LAM, LVL e pannelli a base di legno.
Documentazione
Scheda Tecnica
|
|
|---|---|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

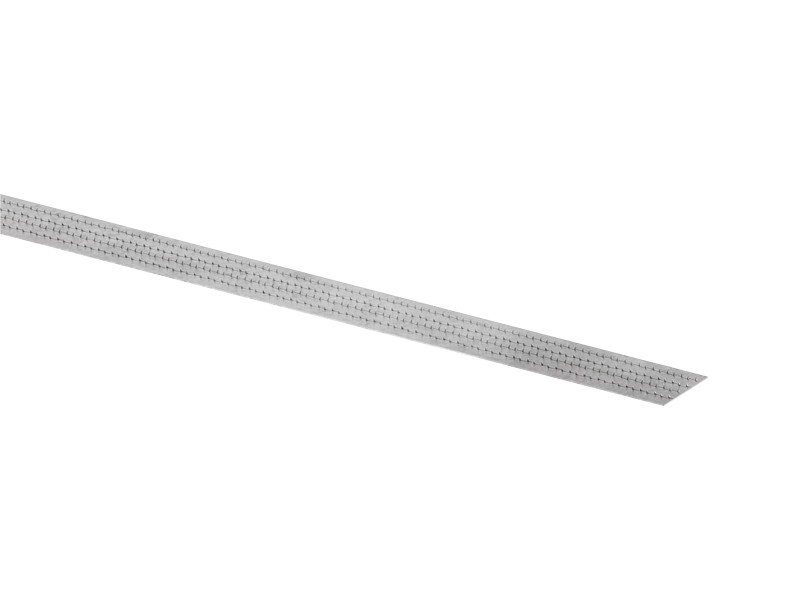

SHARP METAL - piastre
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
versione | pz. |
|---|---|---|---|---|---|
| SHARP501200 | 50 | 1200 | 0.75 | Low Density | 10 |
Voci di Capitolato
Fornitura e posa in opera di piastra uncinante in acciaio per strutture in legno, tipo SHARP METAL.
Campi d'impiego:
– Giunzione legno-legno
Materiale:
– Acciaio al carbonio con rivestimento elettrolitico
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
