PORTAPILASTRO A "T"
F70

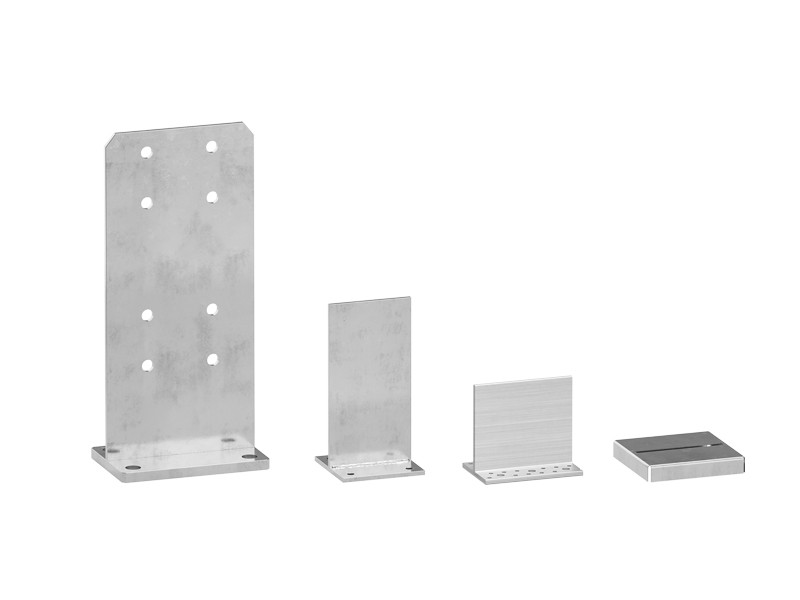

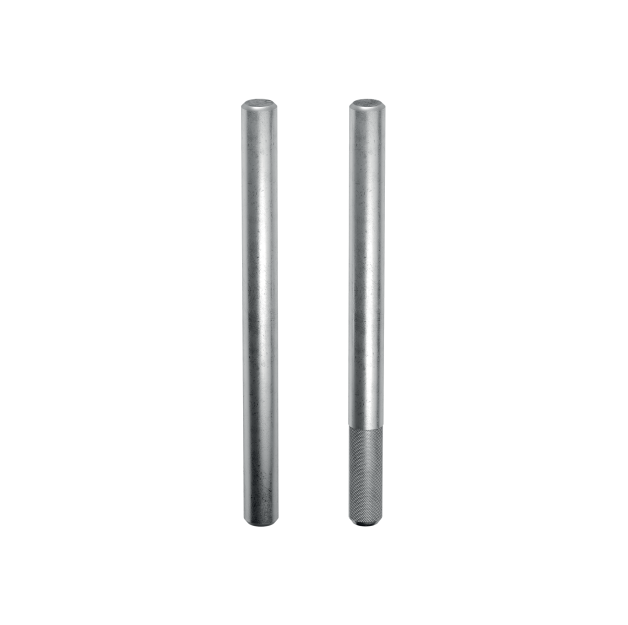

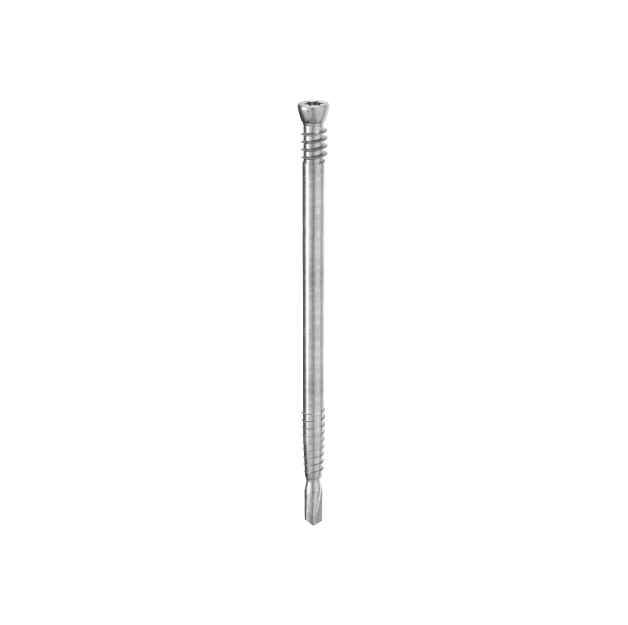

F70 è un portapilastri a scomparsa progettato per accogliere pilastri di tutte le dimensioni. È disponibile in due versioni: senza fori, da utilizzare con spinotti autoforanti SBD; con fori, da utilizzare con spinotti lisci o bulloni.
Video
Portapilastri a scomparsa F70: resa estetica e adattabilità a colonne di tutte le dimensioni

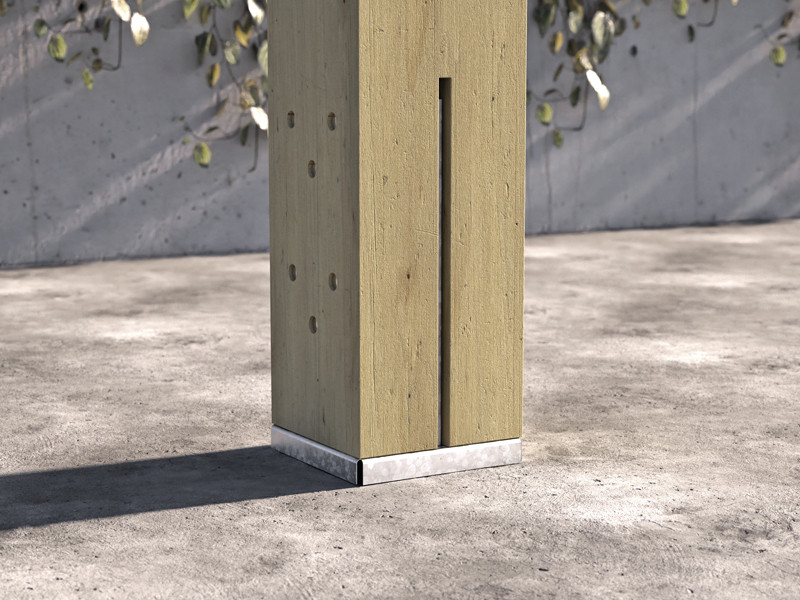

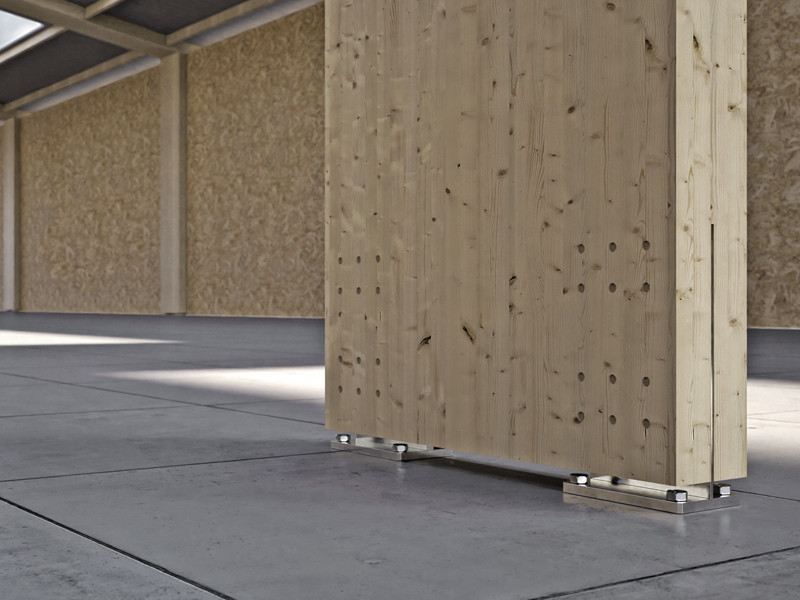

La lama interna del portapilastro F70 consente di realizzare una giunzione a scomparsa totale, per una resa estetica superiore.

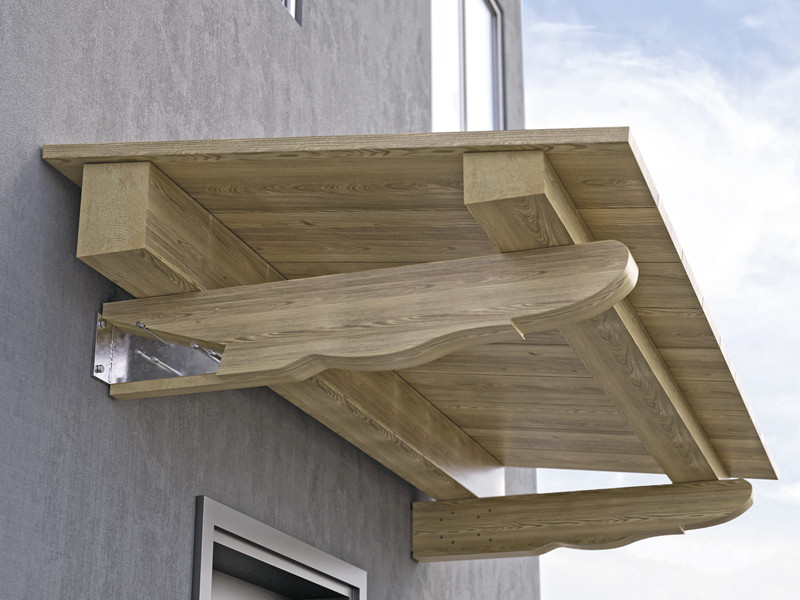

l portapilastri F70 resiste a momento flettente per la realizzazione di vincoli di semi- alla base. In funzione della configurazione di fissaggio utilizzata si ottengono differenti gradi di resistenza. Le differenti configurazioni di fissaggio sono tutte calcolate e certificate secondo ETA.

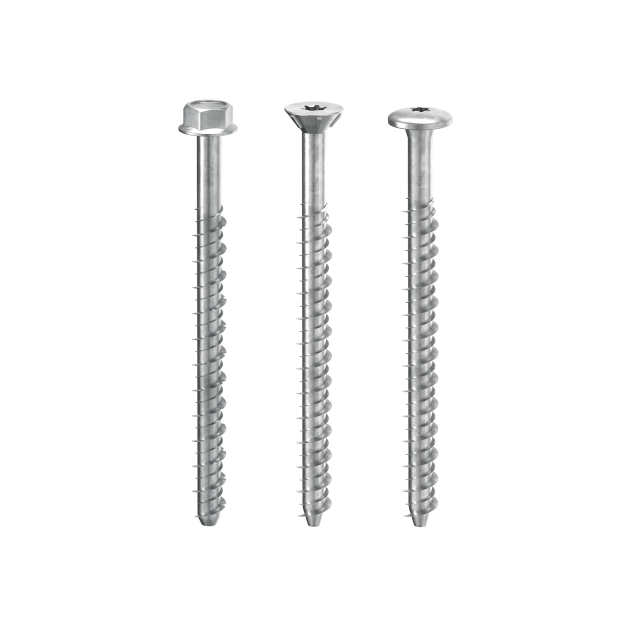

F70 è resistente a compressione, trazione, taglio e momento. Per un'eccellente durabilità può essere integrato con piastra F70 LIFT al fine di generare un rialzo da terra e proteggere gli ancoranti dall'umidità. In acciaio al carbonio con zincatura a caldo, è idoneo per classi di servizio 1, 2 e 3 e può essere utilizzato su legno massiccio e lamellare e LVL.
Documentazione
Scheda Tecnica
|
|
|---|---|
Scheda Tecnica CANADA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

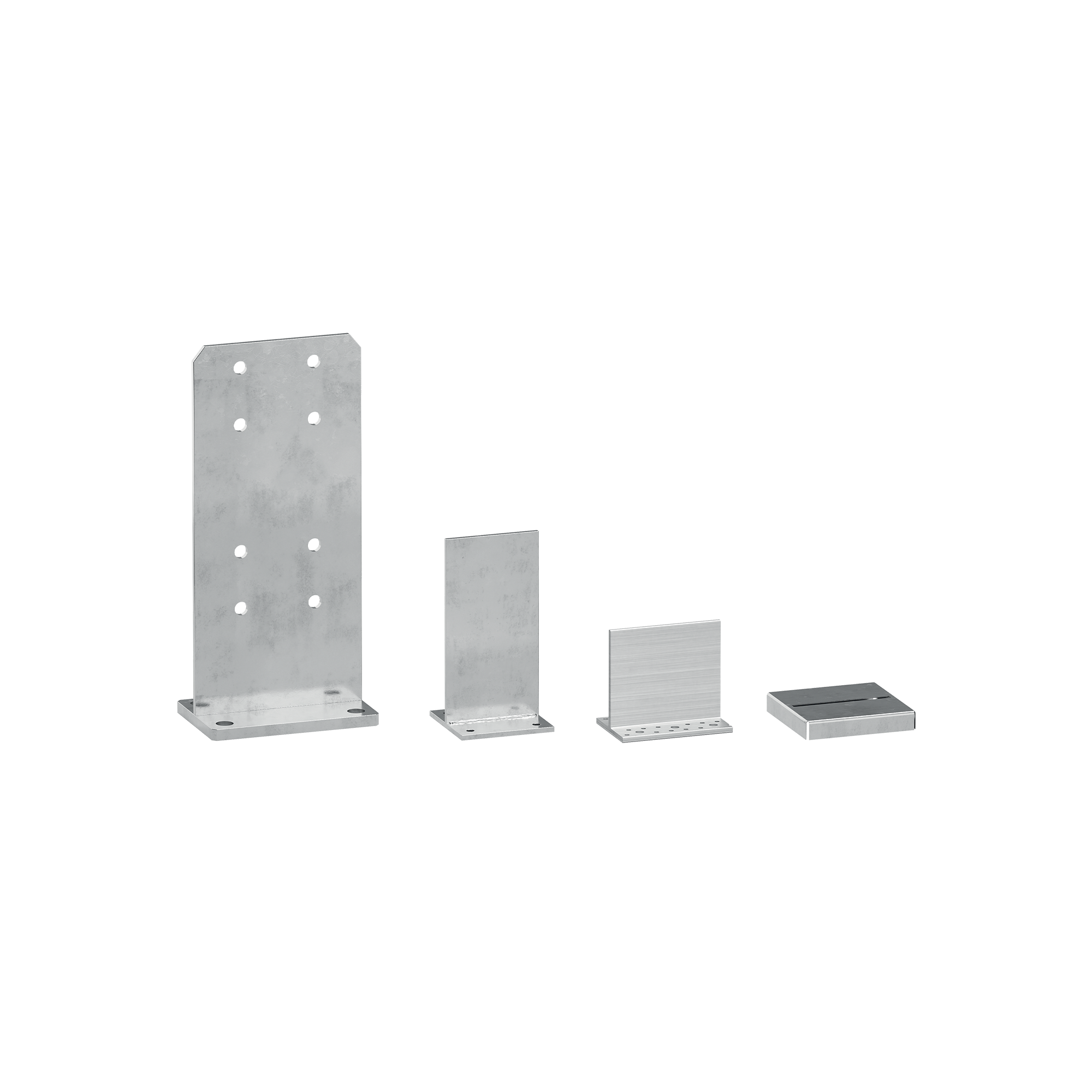

F70
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| F7080 | 80 | 80 | 156 | 4 | 1 |
| F70100 | 100 | 100 | 206 | 6 | 1 |
| F70140 | 140 | 140 | 308 | 8 | 1 |
| F70180 | 180 | 120 | 400 | 6 | 1 |
| F70220 | 220 | 140 | 400 | 6 | 1 |
F70 L - con fori
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| F70100L | 100 | 100 | 206 | 6 | 1 |
| F70140L | 140 | 140 | 308 | 8 | 1 |
| F70180L | 180 | 120 | 400 | 6 | 1 |
| F70220L | 220 | 140 | 400 | 6 | 1 |
F70 LIFT
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| F70100LIFT | 120 | 120 | 20 | 2 | 1 |
| F70140LIFT | 160 | 160 | 22 | 2 | 1 |
ALUMIDI
| CODICE | H
[mm]
|
pz. |
|---|---|---|
| ALUMIDI80 | 80 | 25 |
| ALUMIDI120 | 120 | 25 |
| ALUMIDI160 | 160 | 25 |
| ALUMIDI200 | 200 | 15 |
| ALUMIDI240 | 240 | 15 |
Voci di Capitolato
Fornitura e posa in opera di portapilastro a "T" per strutture in legno, tipo F70.
Marcatura CE in accordo a ETA 10/0422
Campi d'impiego:
– Giunzioni per pilastri in legno, classi di servizio 1, 2 e 3
Materiale:
– Acciaio al carbonio con zincatura a caldo
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
