PORTAPILASTRO A TUBO DA ANNEGARE
P10 - P20

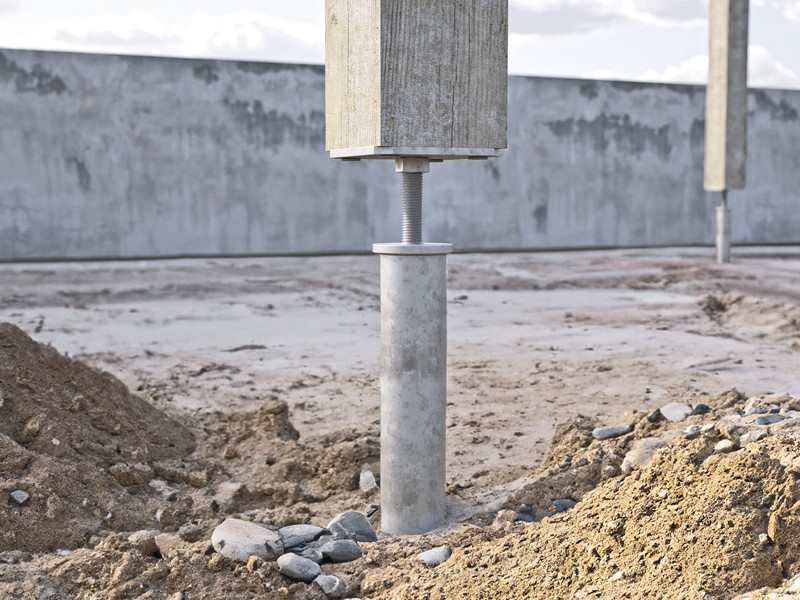

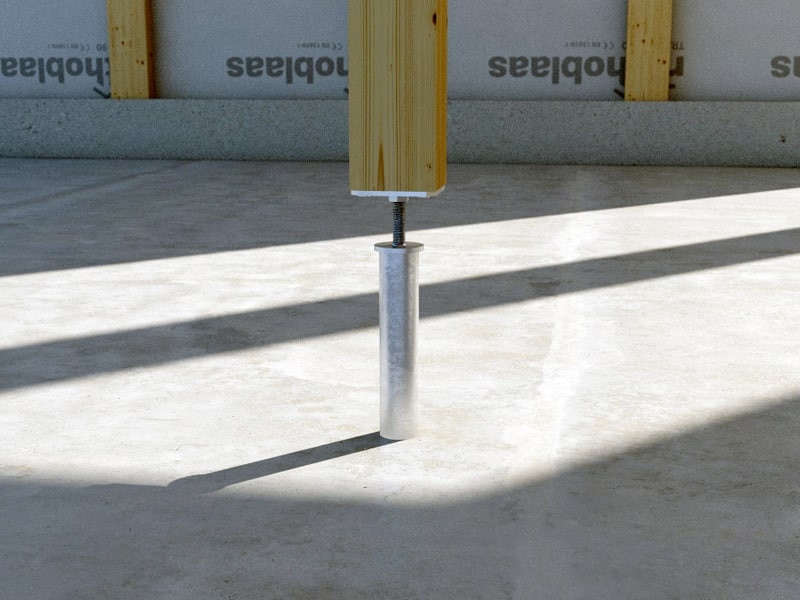

I portapilastri P10 e P20 si annegano nel calcestruzzo , consentendo di distanziare il pilastro dal terreno per oltre 300 mm, nel rispetto della norma DIN 68800, garantendo un’elevata durabilità del legno.

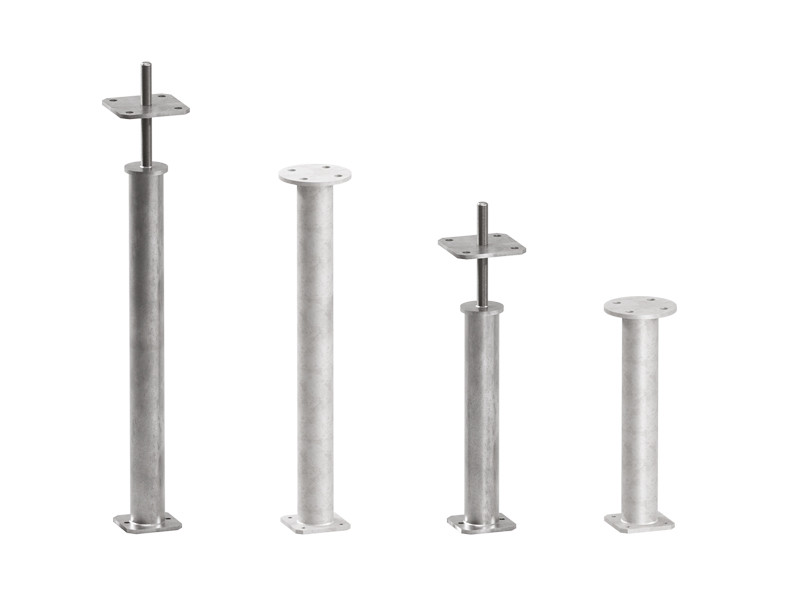

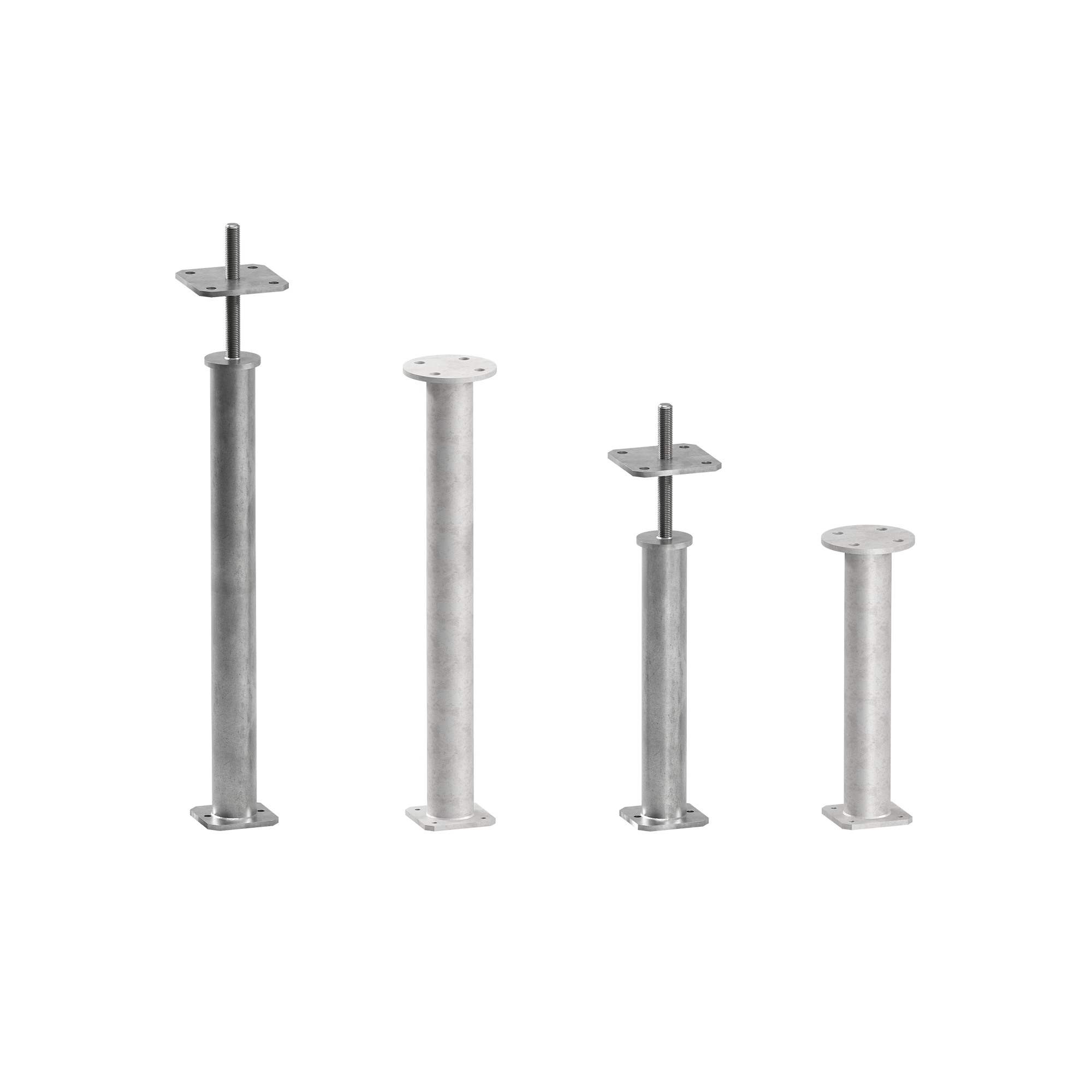

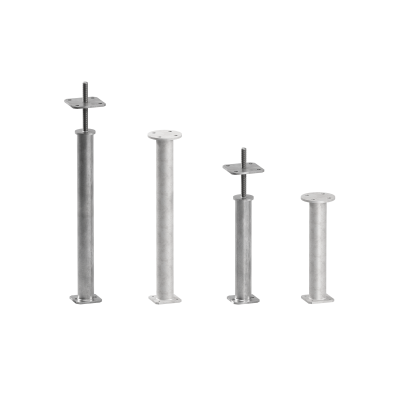

P10 e P20, portapilastri a scomparsa da annegare nel calcestruzzo .

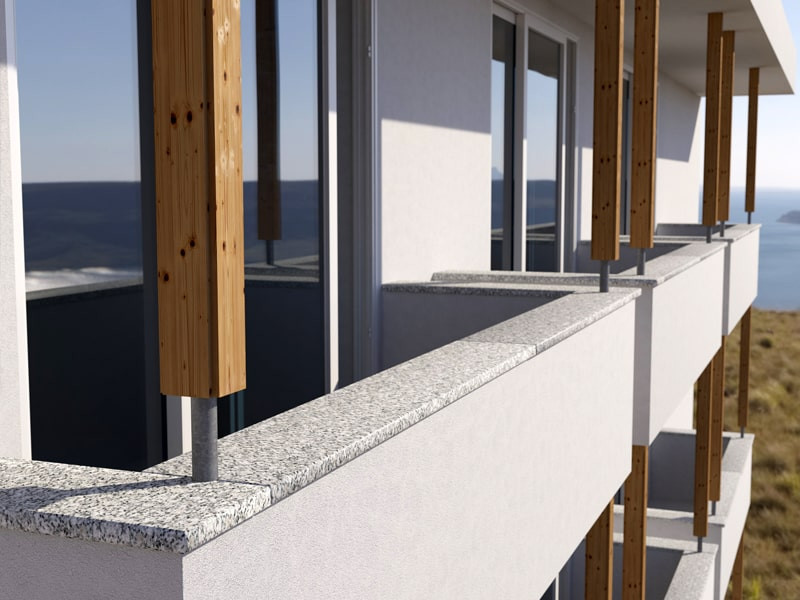

I portapilastri P10 e P20 sono ideali per realizzare giunzioni a scomparsa ad elevata durabilità di pilastri in legno posti all'esterno.
Il modello P20 è regolabile in altezza in base alle esigenze. Nelle versioni di altezza 500 mm garantisce una distanza tra il terreno e la testa del pilastro superiore a 300 mm.
In acciaio al carbonio con zincatura a caldo (P10) e rivestimento Dac Coat (P20), sono ideali per la realizzazione di giunzioni all'esterno con legno massiccio e lamellare, X-LAM e LVL. Idoneo per classi di servizio 1, 2 e 3.
Documentazione
Scheda Tecnica
|
|
|---|---|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
P10
| CODICE | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| P10300 | Ø100 | 312 | 6 | 1 |
| P10500 | Ø100 | 512 | 6 | 1 |
P20
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| P20300 | 100 | 100 | 312 | 8 | 1 |
| P20500 | 100 | 100 | 512 | 8 | 1 |
Voci di Capitolato
P10
Fornitura e posa in opera di portapilastro a tubo da annegare con zicatura a caldo, tipo P10.
Marcatura CE in accordo a ETA 10/0422
Campi d'impiego:
– Giunzioni per pilastri in legno, classi di servizio 1, 2 e 3
Materiale:
– Acciaio al carbonio con zincatura a caldo
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
P20
Fornitura e posa in opera di portapilastro a tubo da annegare con rivestimento Dac Coat, tipo P20.
Marcatura CE in accordo a ETA 10/0422
Campi d'impiego:
– Giunzioni per pilastri in legno, classi di servizio 1, 2 e 3
Materiale:
– Acciaio al carbonio con rivestimento Dac Coat
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
Prodotti correlati
-
LEWIS
PUNTE ELICOIDALI PER FORI PROFONDI IN LEGNI DOLCI E LEGNI DURI EUROPEI
-

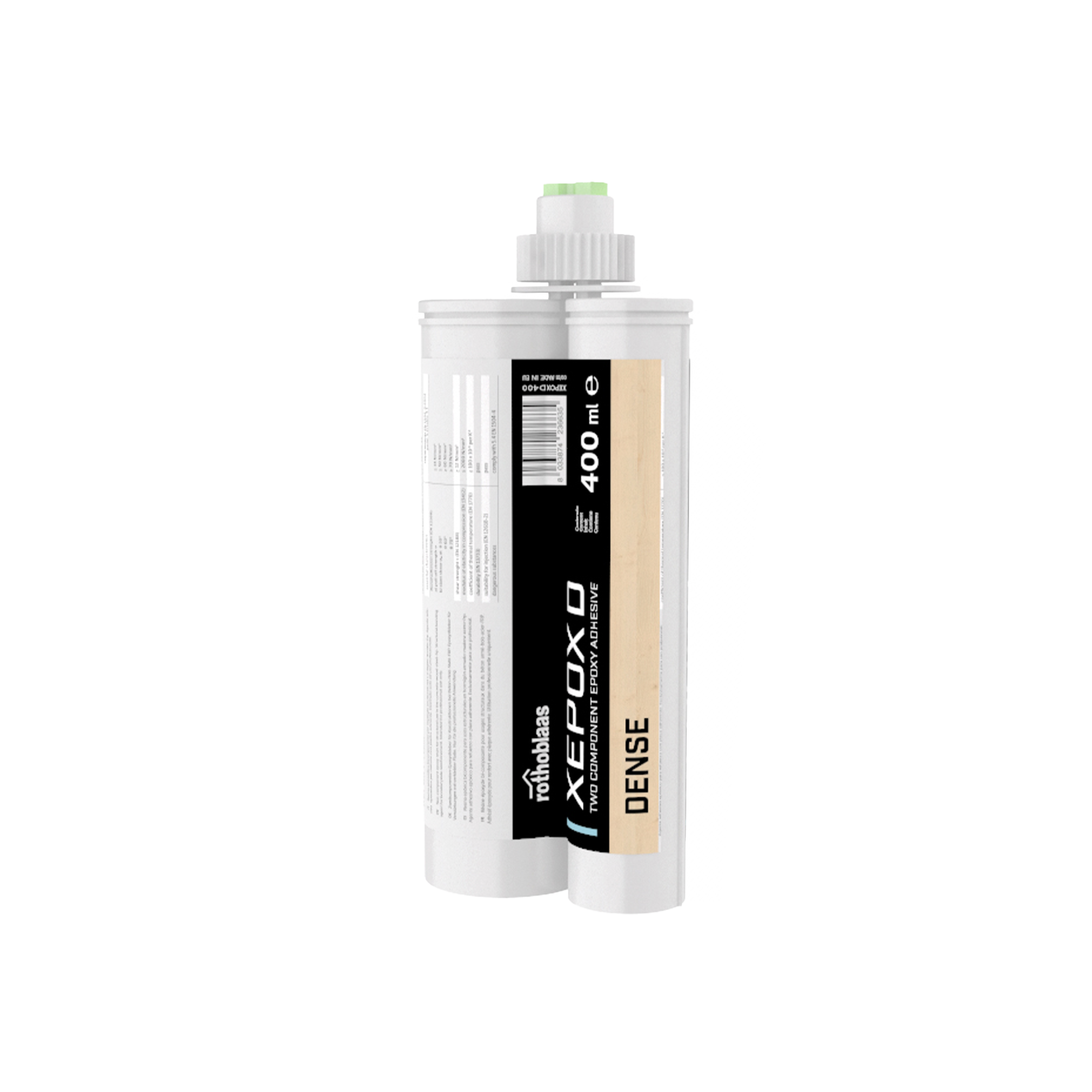

XEPOX D - DENSE
ADESIVO EPOSSIDICO BICOMPONENTE
-
BITS
INSERTI
-

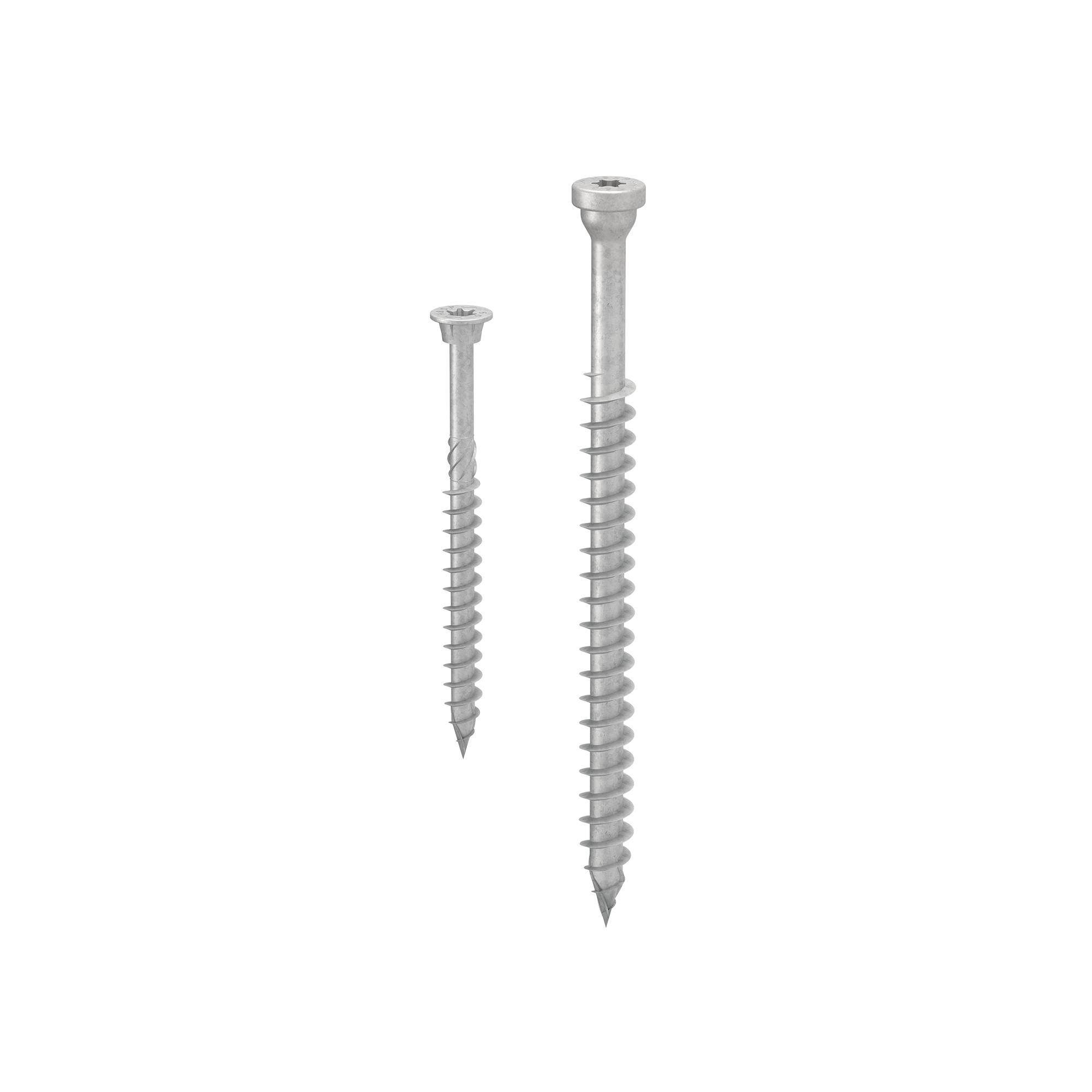

HBS PLATE EVO
VITE A TESTA TRONCOCONICA
-

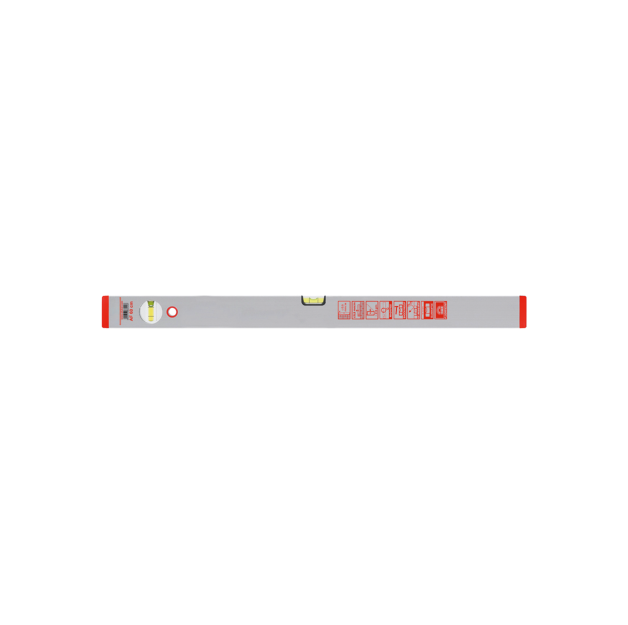

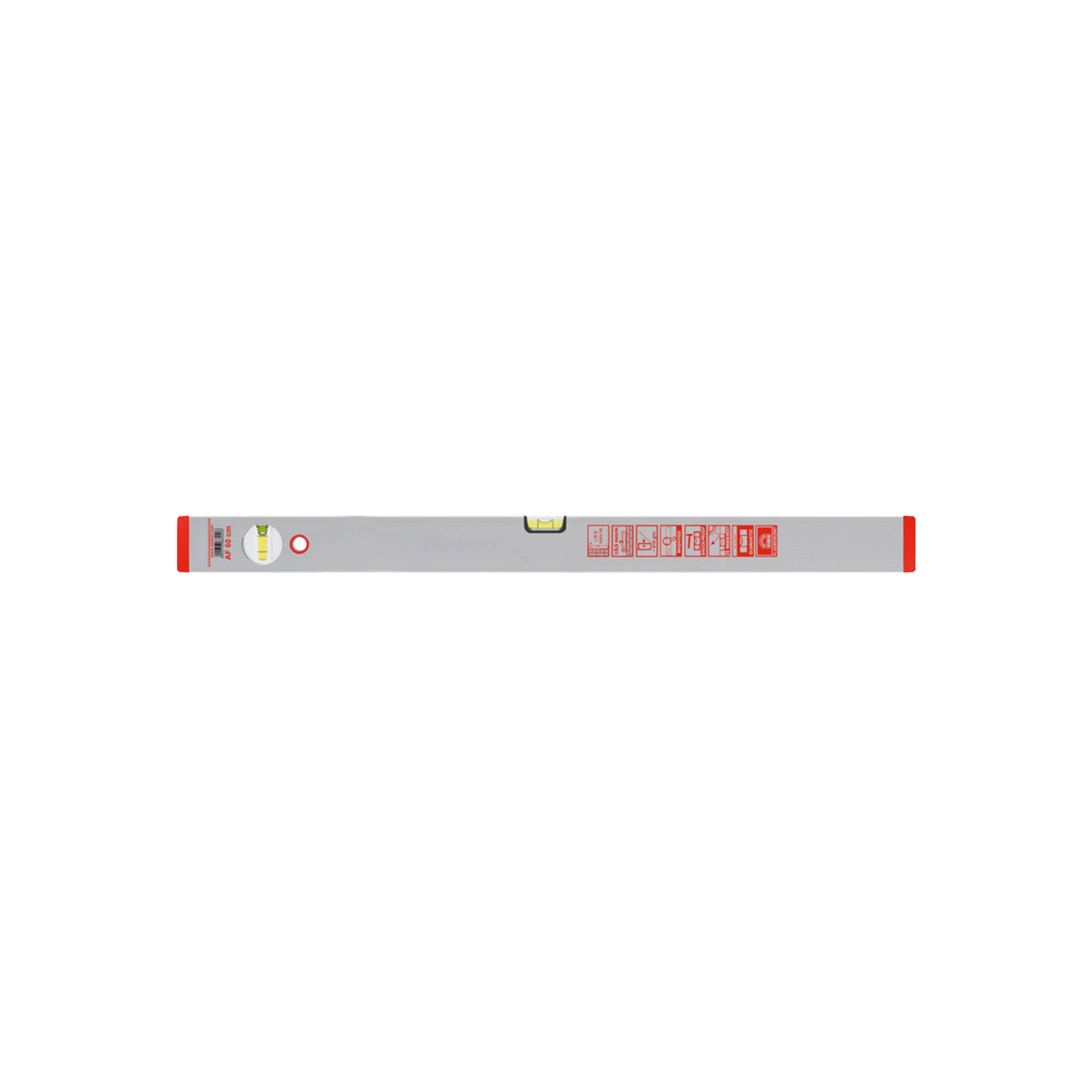

HERON
LIVELLA DI PRECISIONE IN ALLUMINIO ANODIZZATO CON RIVESTIMENTO FLUORESCENTE
-

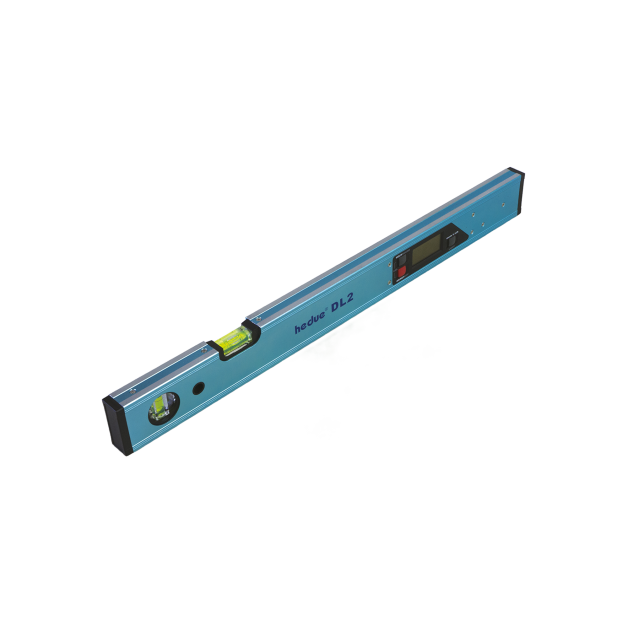

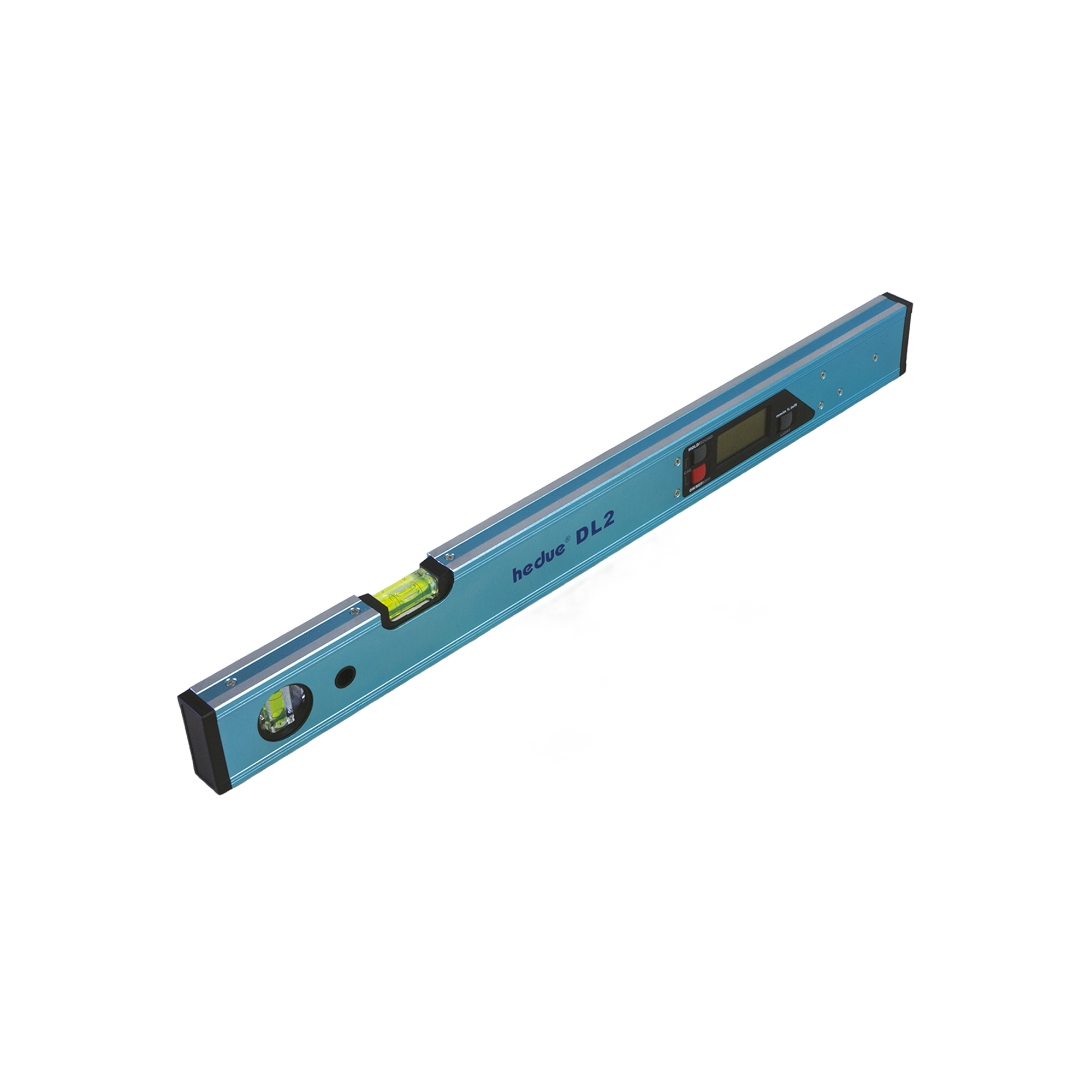

HERON DGT
