PORTAPILASTRO AD ALTE RESISTENZE
S50

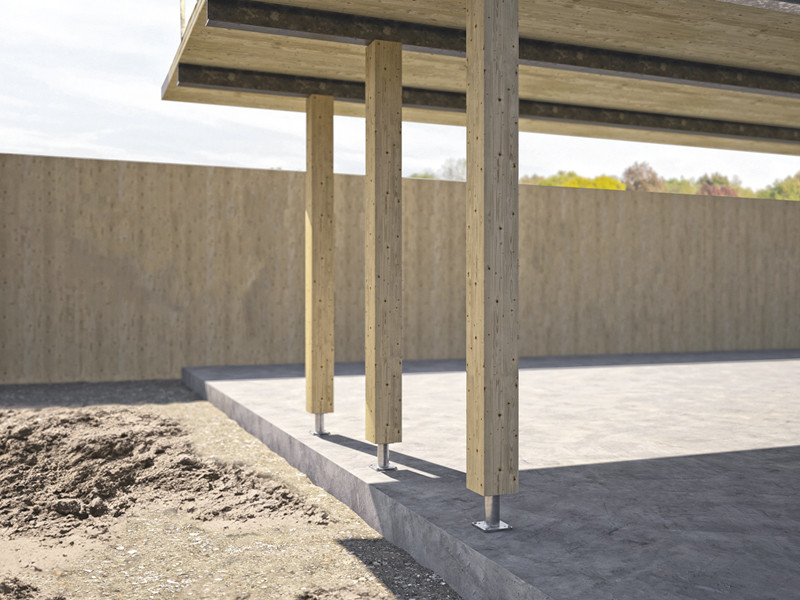

S50 è il portapilastro a scomparsa possente e certificato concepito per la realizzazione di grandi strutture. Grazie alla resistenza a compressione superiore a 300 kN, è ideale per i sistemi costruttivi trave-pilastro di grosse dimensioni e di grandi luci.
S50, PORTAPILASTRI A SCOMPARSA AD ELEVATE RESISTENZE

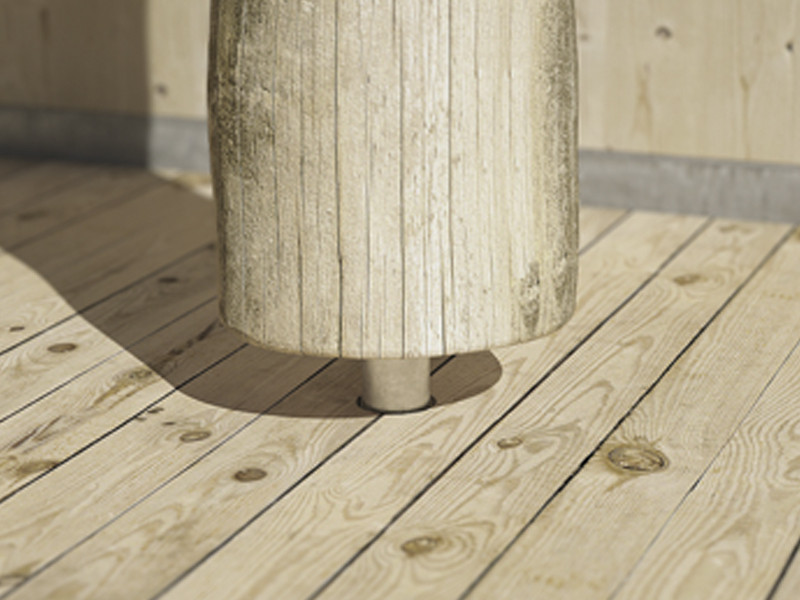

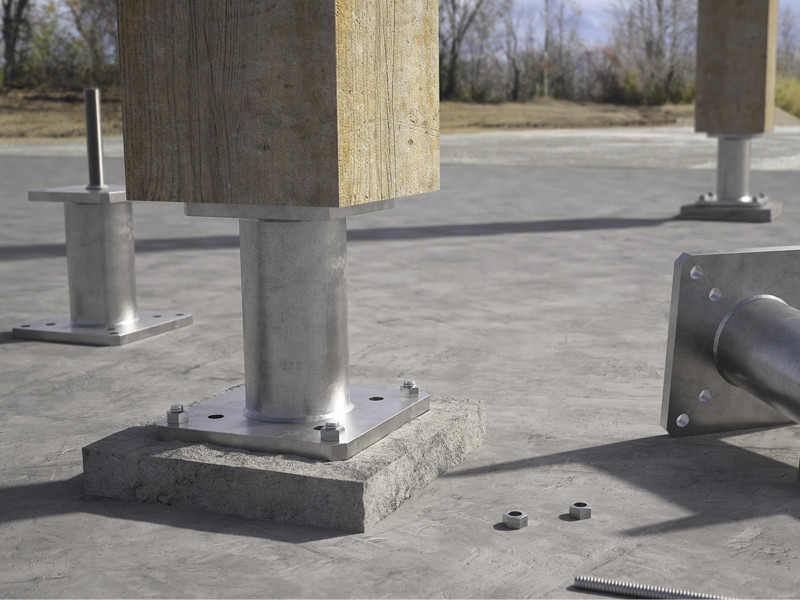

I portapilastri S50 sono rialzati dal terreno per evitare spruzzi o ristagni d‘acqua e garantire elevata durabilità. Il fissaggio a scomparsa sull‘elemento ligneo assicura una resa estetica ottimale. È ideale per trasferire elevate forze di compressione derivanti da pilastri di grosse dimensioni.
I suoi eccezionali valori di resistenza a compressione sono calcolati e certificati secondo ETA. In acciaio al carbonio con zincatura a caldo, è idoneo per classi di servizio 1, 2 e 3 e impiego su legno massiccio e lamellare, X-LAM e LVL.
Documentazione
Scheda Tecnica
|
|
|---|---|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

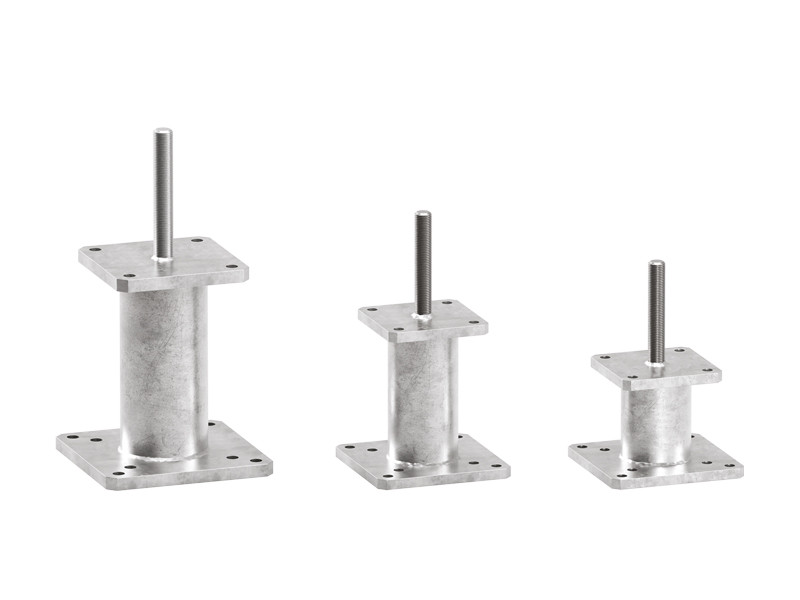

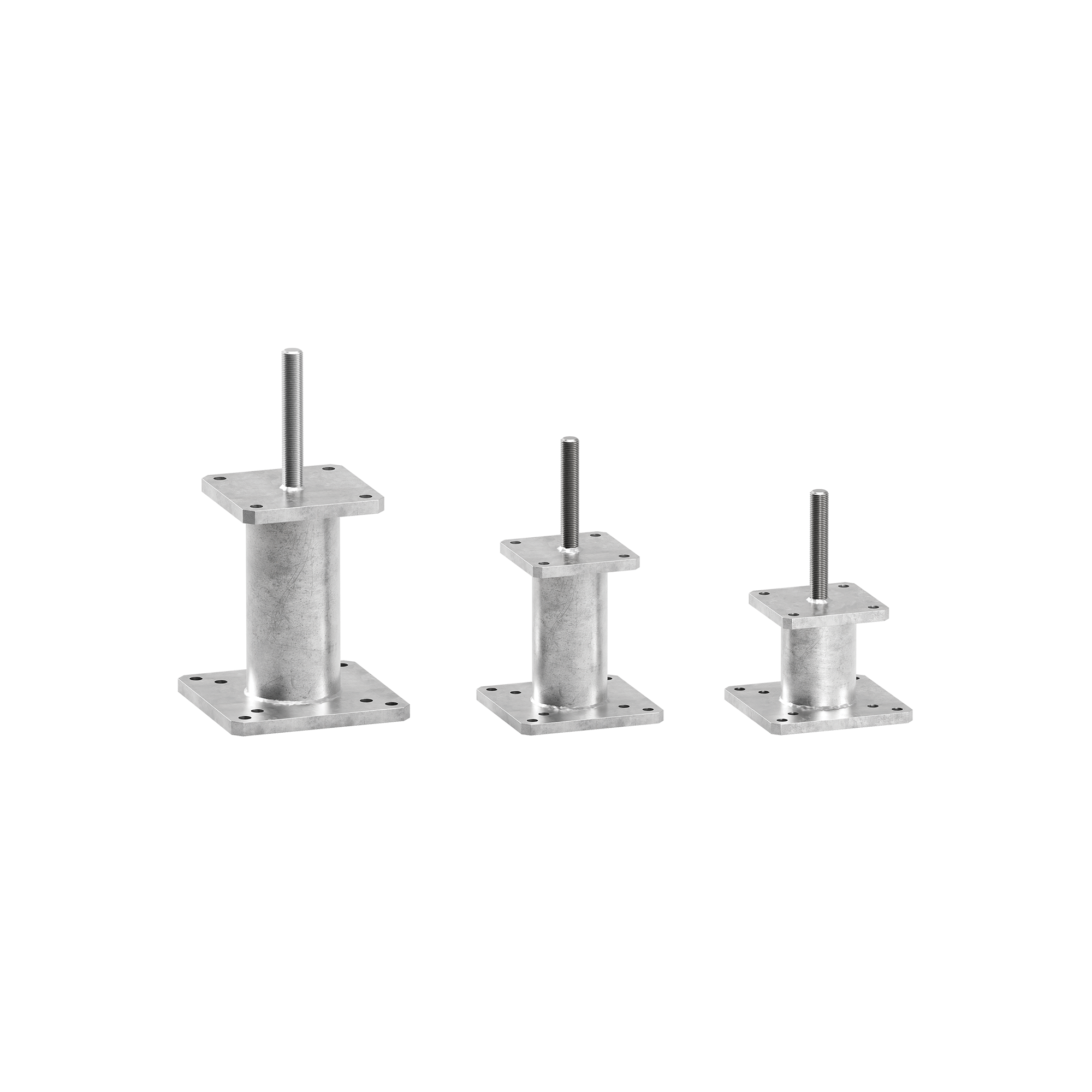

S50
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
Ø
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|---|
| S50120120 | 120 | 120 | 144 | Ø80 | 12 | 1 |
| S50120180 | 120 | 120 | 204 | Ø80 | 12 | 1 |
| S50160180 | 160 | 160 | 212 | Ø100 | 16 | 1 |
| S50160240 | 160 | 160 | 272 | Ø100 | 16 | 1 |
Voci di Capitolato
Fornitura e posa in opera di portapilastro ad alte resistenze per strutture in legno, tipo S50.
Marcatura CE in accordo a ETA 10/0422
Campi d'impiego:
– Giunzioni per pilastri in legno, classi di servizio 1, 2 e 3
Materiale:
– Acciaio al carbonio con zincatura a caldo
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
Prodotti correlati
-
LEWIS
PUNTE ELICOIDALI PER FORI PROFONDI IN LEGNI DOLCI E LEGNI DURI EUROPEI
-

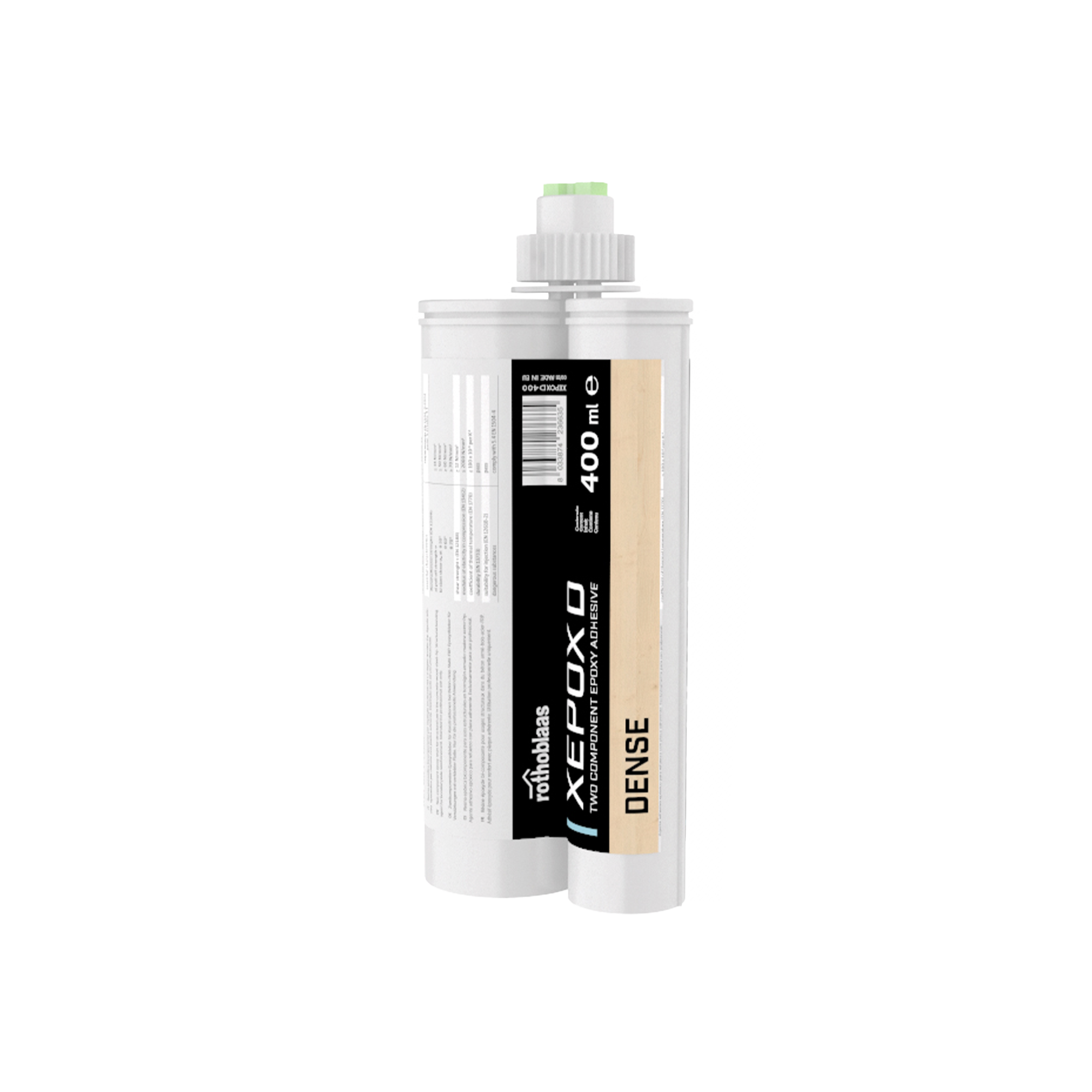

XEPOX D - DENSE
