PORTAPILASTRO A CROCE
X10
Il modello X10 è un portapilastro a scomparsa totale che offre differenti gradi di resistenza in funzione della configurazione di fissaggio utilizzata. Ideali per la realizzazione di pergole o gazebo che non necessitano di controventi, rimanendo aperte su tutti i lati.
Video
X10, IL PORTAPILASTRI A SCOMPARSA CHE ASSICURA ELEVATE RESISTENZE E RESA ESTETICA ALLE TUE STRUTTURE ESTERNE

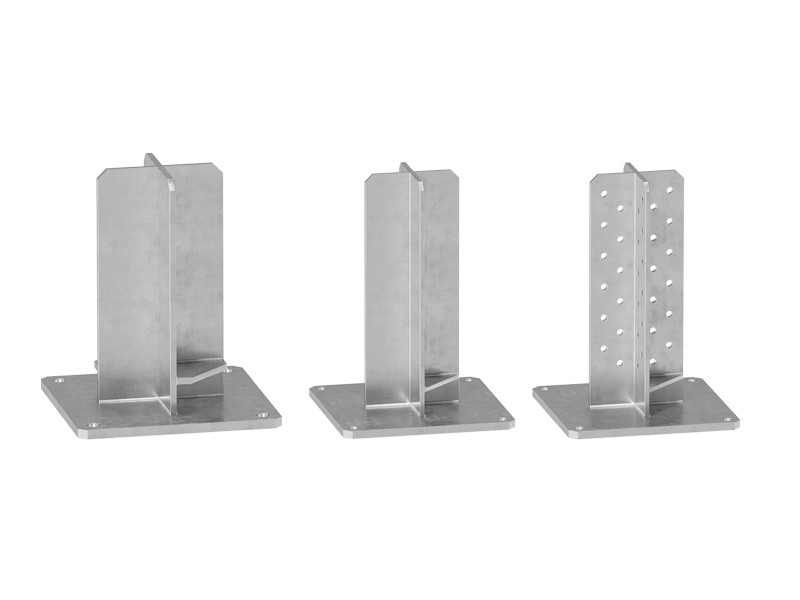

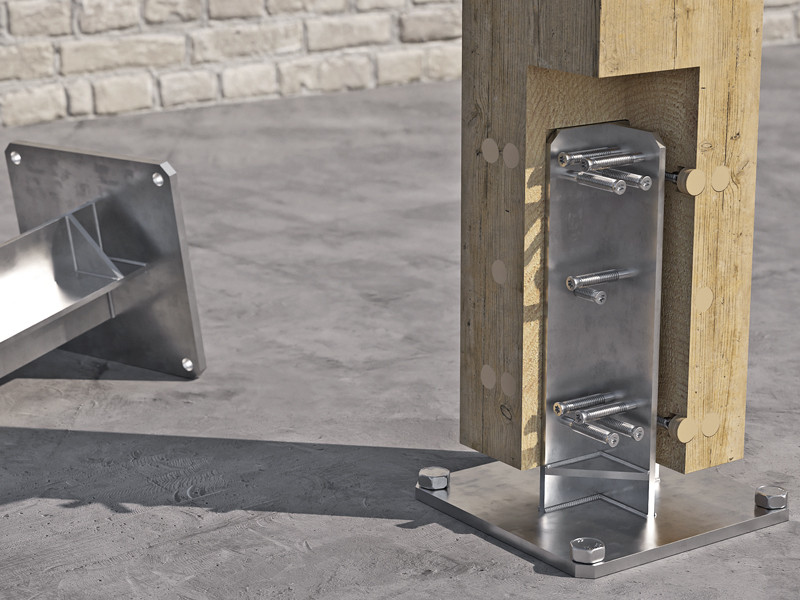

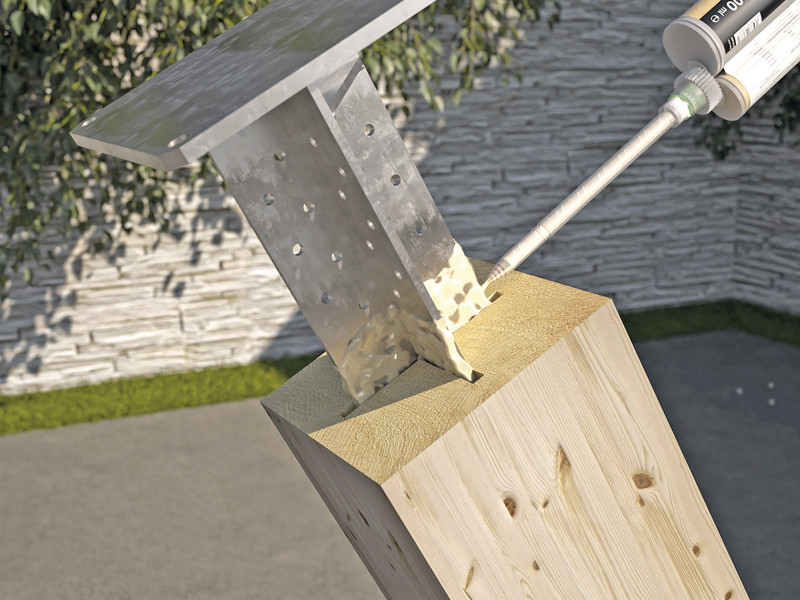

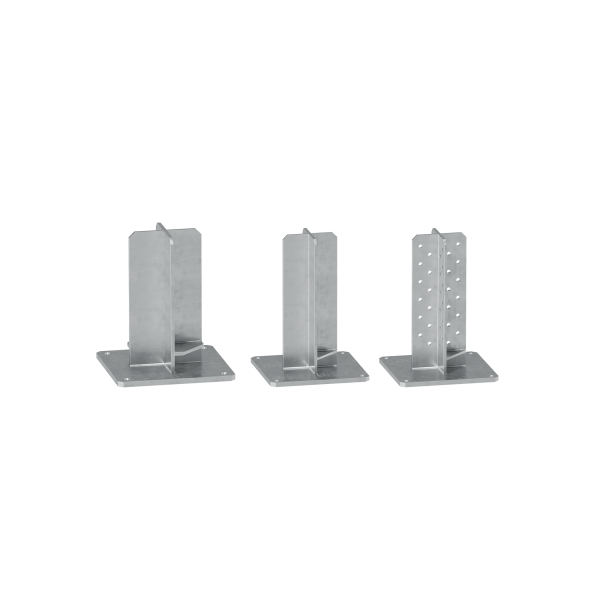

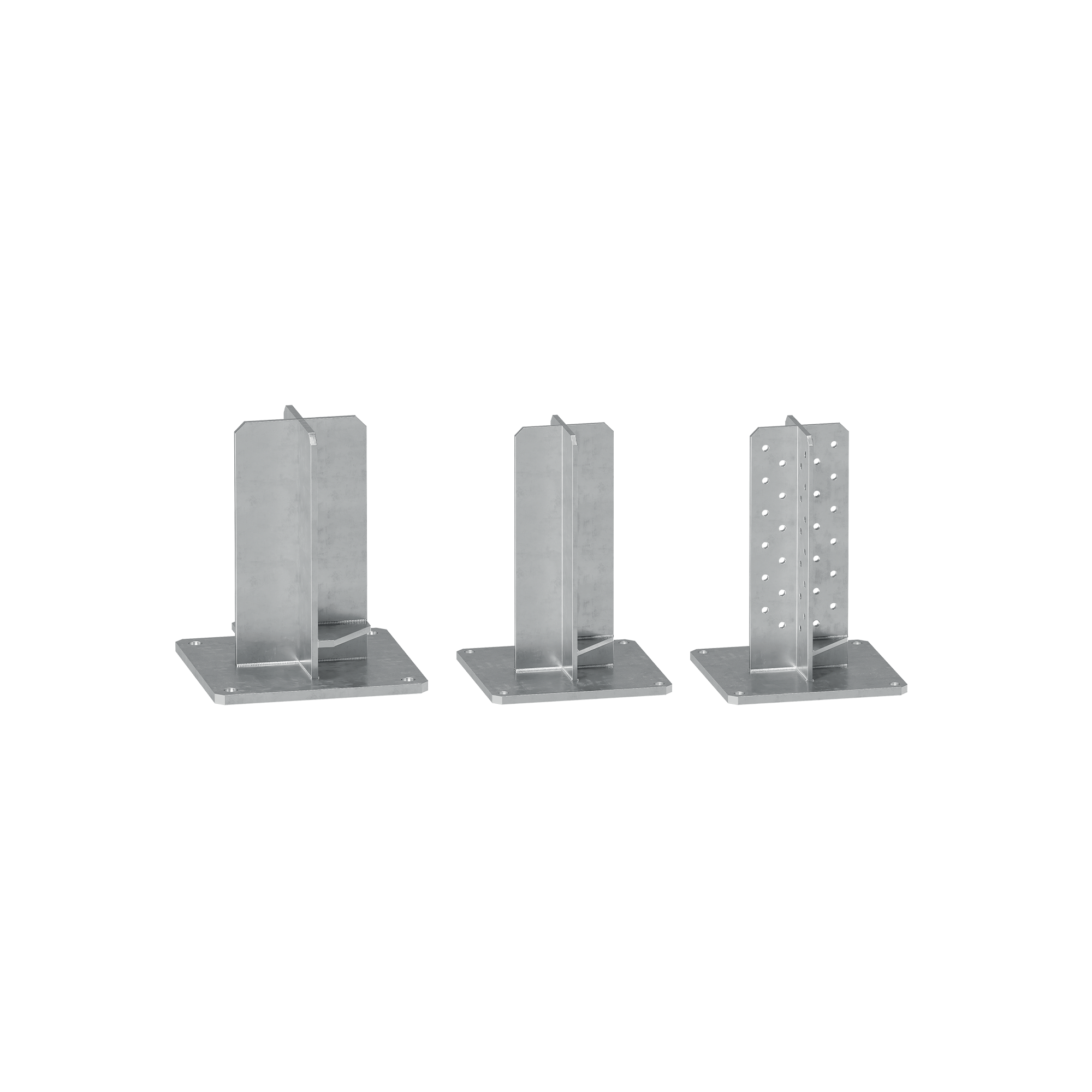

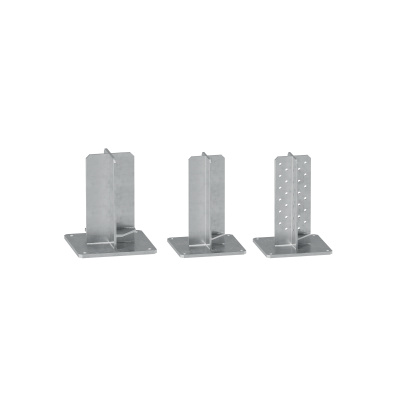

Il portapilastri per legno X10 è disponibile in due versioni: senza fori, da utilizzare con spinotti autoforanti SBD, spinotti lisci o bulloni; con foratura diffusa, utilizzabile con adesivo epossidico XEPOX.

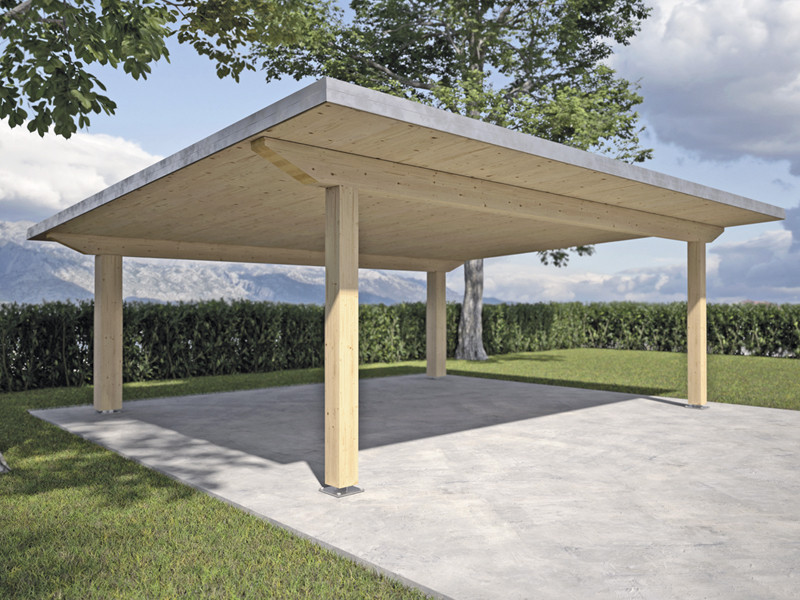

Il vincolo statico alla base assorbe le forze verticali ed orizzontali consentendo la realizzazione di pergole o gazebo che non necessitano di controventi, aperte sui quattro lati. X10 resiste a momento flettente per la realizzazione di vincoli di semi-incastro alla base; i valori del momento caratteristico sono certificati in entrambe le direzioni.
La configurazione a croce e la disposizione dei fissaggi sono studiate per ottenere differenti gradi di resistenza. In acciaio al carbonio con zincatura a caldo, è adatto all'uso in ambienti esterni in classi di servizio 1, 2 e 3 con legno massiccio o lamellare, X-LAM e LVL.
Documentazione
Scheda Tecnica
|
|
|---|---|
Scheda Tecnica USA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
Voce di capitolato
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
XS10
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| XS10120 | 220 | 220 | 310 | 6 | 1 |
| XS10160 | 260 | 260 | 312 | 8 | 1 |
XR10
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| XR10120 | 220 | 220 | 310 | 6 | 1 |
Voci di Capitolato
Fornitura e posa in opera di portapilastro a croce per strutture in legno , tipo X10.
Marcatura CE in accordo a ETA 10/0422
Campi d'impiego:
– Giunzioni per pilastri in legno, classi di servizio 1, 2 e 3
Materiale:
– Acciaio al carbonio con zincatura a caldo
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
