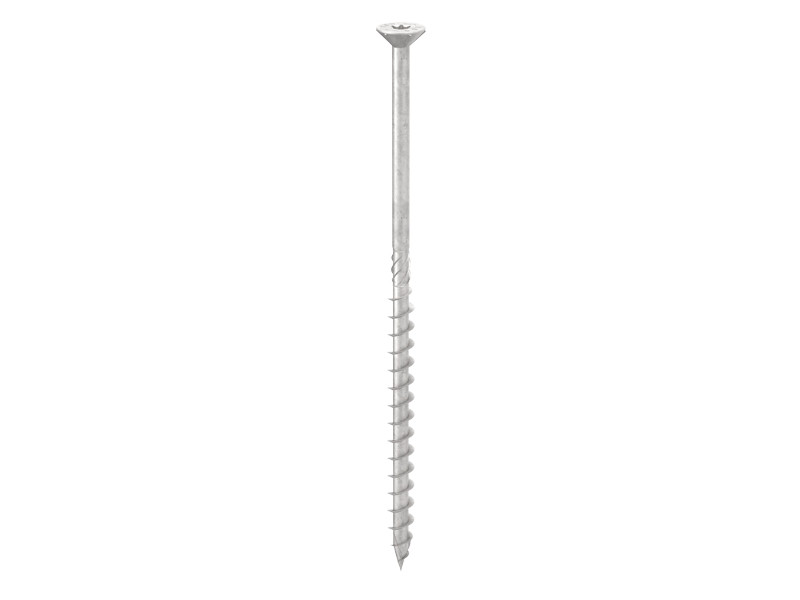

VITE A TESTA SVASATA
HBS EVO
HBS EVO è una vite per legno tra le più resistenti in ambiente esterno. Grazie allo speciale trattamento superficiale, può essere utilizzata in classe di servizio 3 e in classe di corrosività atmosferica C4, così come su legno contenente tannino o impregnato chimicamente.

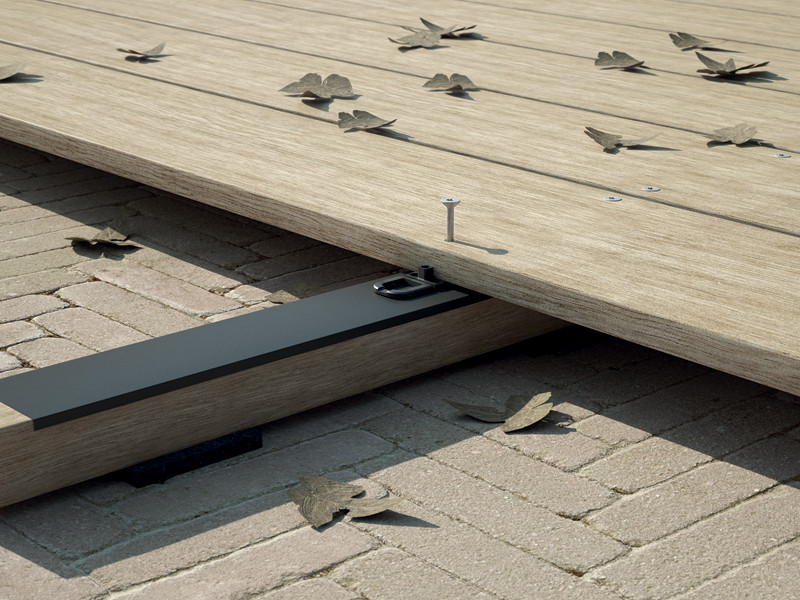

Viti per legno strutturali per esterno e ambienti aggressivi: scegli il meglio, scegli HBS EVO.
Lo speciale rivestimento C4 EVO multistrato da 20 μm con trattamento superficiale a base di resina epossidica e flakes di alluminio rende HBS EVO la vite perfetta per applicazione in esterno e in ambienti aggressivi. Ideale nelle applicazioni con essenze contenenti tannino o trattate con impregnanti o altri processi chimici, è omologata per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra (α = 0° - 90°).
Il filetto asimmetrico “ad ombrello” assicura un’ottima capacità di penetrazione nel legno. HBS EVO è caratterizzata da resistenze superiori: i test condotti hanno dimostrato un’eccellente resistenza a rottura e snervamento dell’acciaio (fy,k = 1000 N/mm2), e una resistenza torsionale ftor,k molto elevata per un avvitamento più sicuro. Certificata per utilizzo all’esterno in classe di servizio 3 e in classe di corrosività atmosferica C4.

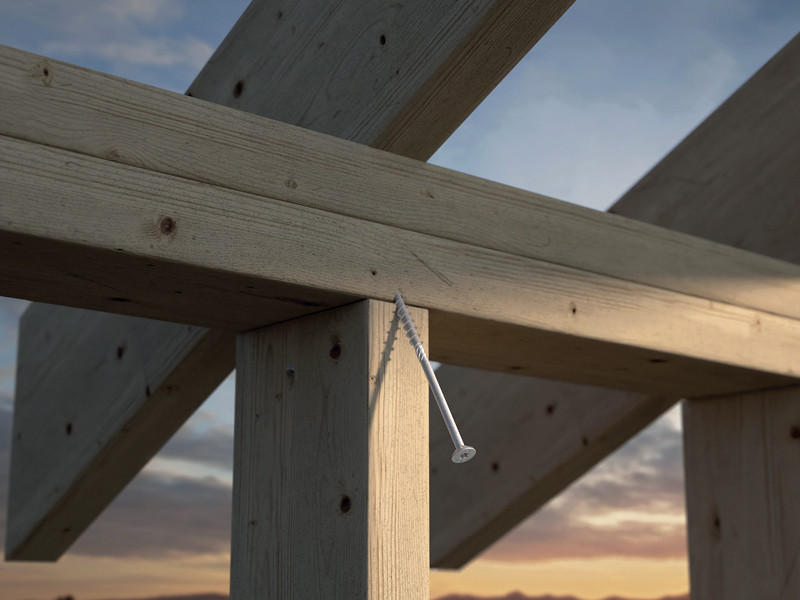

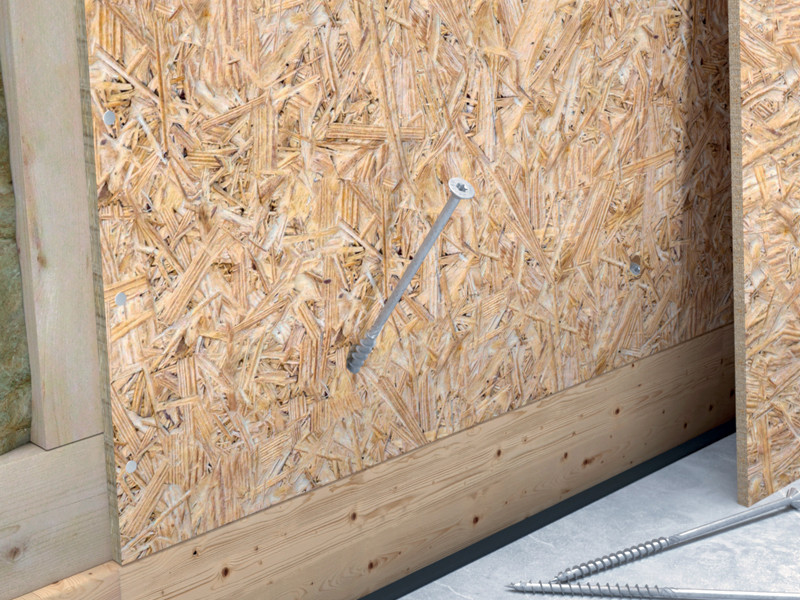

Eccellente per il fissaggio di pannelli intelaiati e di travature reticolari (Rafter, Truss), offre eccellenti performance nel fissaggio su legno massiccio e lamellare, X-Lam, LVL, legni ad alta densità e legni aggressivi contenenti tannino (come il rovere o il castagno) o trattati chimicamente.
I valori di HBS EVO sono testati, certificati e calcolati anche per legni ad alta densità.
Caratteristiche
| FOCUS | classe di corrosività C4 |
|---|---|
| TESTA | svasata con ribs sottotesta |
| DIAMETRO | da 5,0 a 8,0 mm |
| LUNGHEZZA | da 80 a 320 mm |
Documentazione
Scheda Tecnica
|
|
|---|---|
Guida Distanze Minime
|
|
HBS EVO Scheda Tecnica 2022
|
|
Scheda Tecnica USA
|
|
Scheda Tecnica JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
HBS EVO
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| HBSEVO440 | - | 4 | 40 | 24 | 0.16 | 1 9/16'' | 15/16'' | TX20 | 500 |
| HBSEVO450 | - | 4 | 50 | 30 | 0.16 | 1 15/16'' | 1 3/16'' | TX20 | 400 |
| HBSEVO460 | - | 4 | 60 | 35 | 0.16 | 2 3/8'' | 1 3/8'' | TX20 | 500 |
| HBSEVO4545 | - | 4.5 | 45 | 30 | 0.18 | 1 3/4'' | 1 3/16'' | TX20 | 400 |
| HBSEVO4550 | - | 4.5 | 50 | 30 | 0.18 | 1 15/16'' | 1 3/16'' | TX20 | 200 |
| HBSEVO4560 | - | 4.5 | 60 | 35 | 0.18 | 2 3/8'' | 1 3/8'' | TX20 | 200 |
| HBSEVO4570 | - | 4.5 | 70 | 40 | 0.18 | 2 3/4'' | 1 9/16'' | TX20 | 200 |
| HBSEVO550 | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX25 | 200 |
| HBSEVO560 | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX25 | 200 |
| HBSEVO570 | - | 5 | 70 | 35 | 0.2 | 2 3/4'' | 1 3/8'' | TX25 | 100 |
| HBSEVO580 | - | 5 | 80 | 40 | 0.2 | 3 1/8'' | 1 9/16'' | TX25 | 100 |
| HBSEVO590 | - | 5 | 90 | 45 | 0.2 | 3 1/2'' | 1 3/4'' | TX25 | 100 |
| HBSEVO5100 | - | 5 | 100 | 50 | 0.2 | 4'' | 1 15/16'' | TX25 | 100 |
| HBSEVO660 | - | 6 | 60 | 30 | 0.24 | 2 3/8'' | 1 3/16'' | TX30 | 100 |
| HBSEVO670 | - | 6 | 70 | 40 | 0.24 | 2 3/4'' | 1 9/16'' | TX30 | 100 |
| HBSEVO680 | - | 6 | 80 | 40 | 0.24 | 3 1/8'' | 1 9/16'' | TX30 | 100 |
| HBSEVO6100 | - | 6 | 100 | 50 | 0.24 | 4'' | 1 15/16'' | TX30 | 100 |
| HBSEVO6120 | - | 6 | 120 | 60 | 0.24 | 4 3/4'' | 2 3/8'' | TX30 | 100 |
| HBSEVO6140 | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6160 | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6180 | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6200 | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 |
| HBSEVO8100 | - | 8 | 100 | 52 | 0.32 | 4'' | 2 1/16'' | TX40 | 100 |
| HBSEVO8120 | - | 8 | 120 | 60 | 0.32 | 4 3/4'' | 2 3/8'' | TX40 | 100 |
| HBSEVO8140 | - | 8 | 140 | 60 | 0.32 | 5 1/2'' | 2 3/8'' | TX40 | 100 |
| HBSEVO8160 | - | 8 | 160 | 80 | 0.32 | 6 1/4'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8180 | - | 8 | 180 | 80 | 0.32 | 7 1/8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8200 | - | 8 | 200 | 80 | 0.32 | 8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8220 | - | 8 | 220 | 80 | 0.32 | 8 5/8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8240 | - | 8 | 240 | 80 | 0.32 | 9 1/2'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8260 | - | 8 | 260 | 80 | 0.32 | 10 1/4'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8280 | - | 8 | 280 | 80 | 0.32 | 11'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8300 | - | 8 | 300 | 100 | 0.32 | 11 3/4'' | 4'' | TX40 | 100 |
| HBSEVO8320 | - | 8 | 320 | 100 | 0.32 | 12 5/8'' | 4'' | TX40 | 100 |
