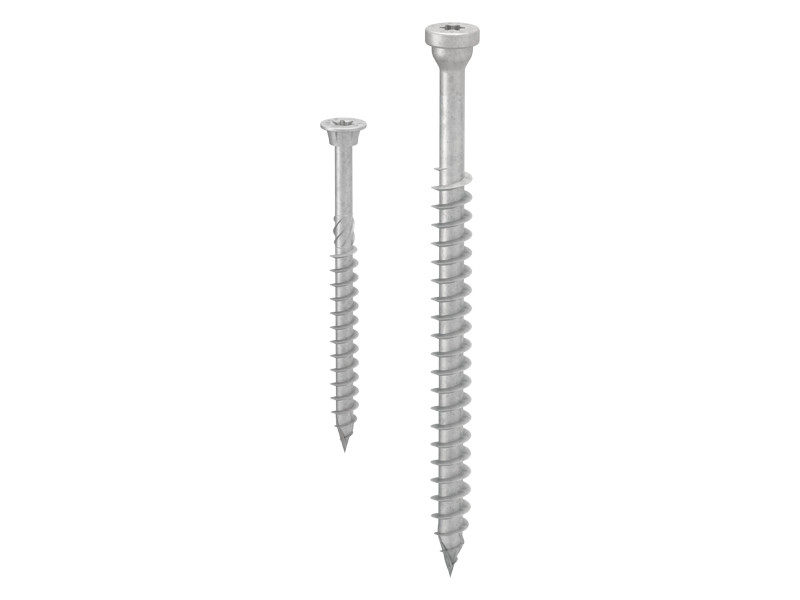

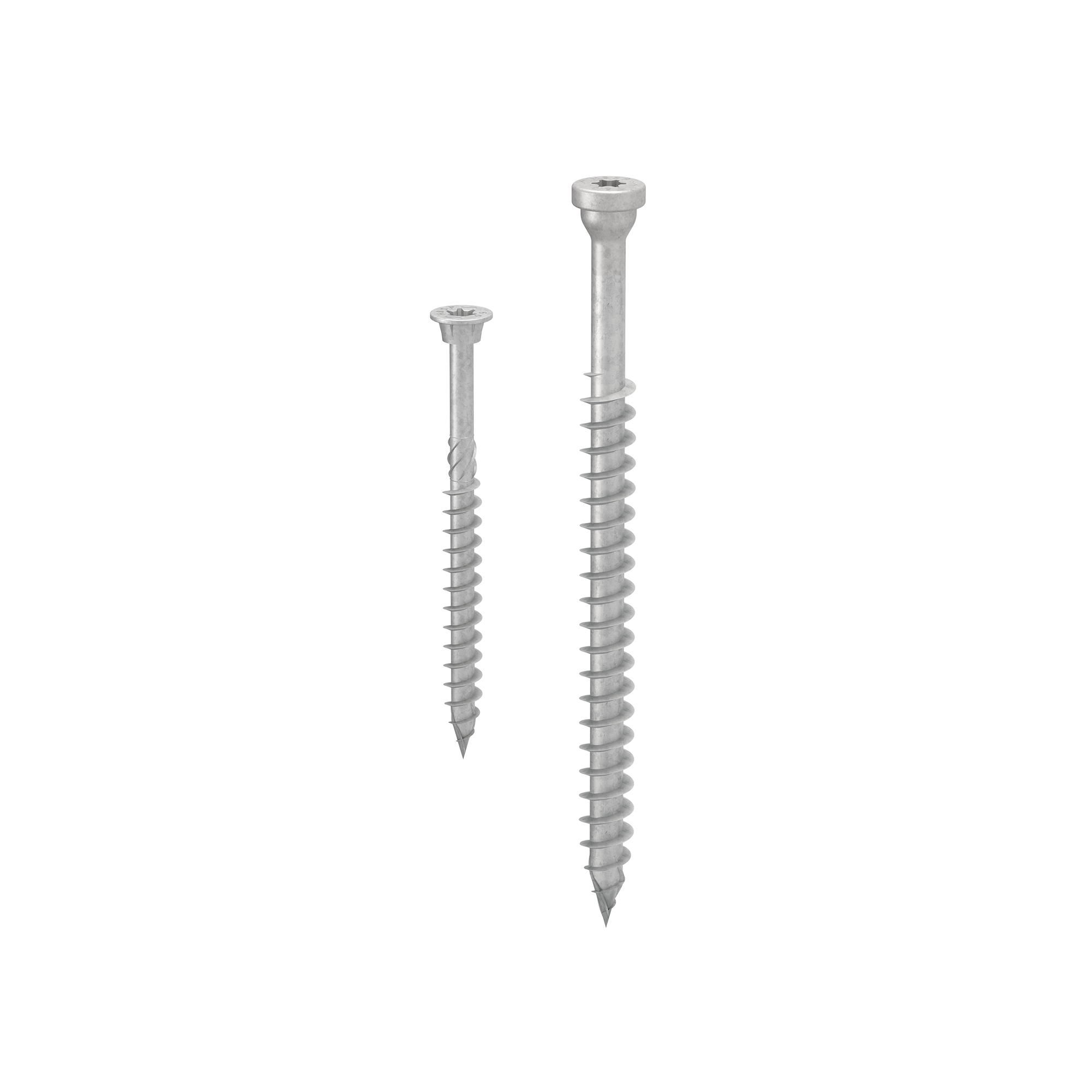

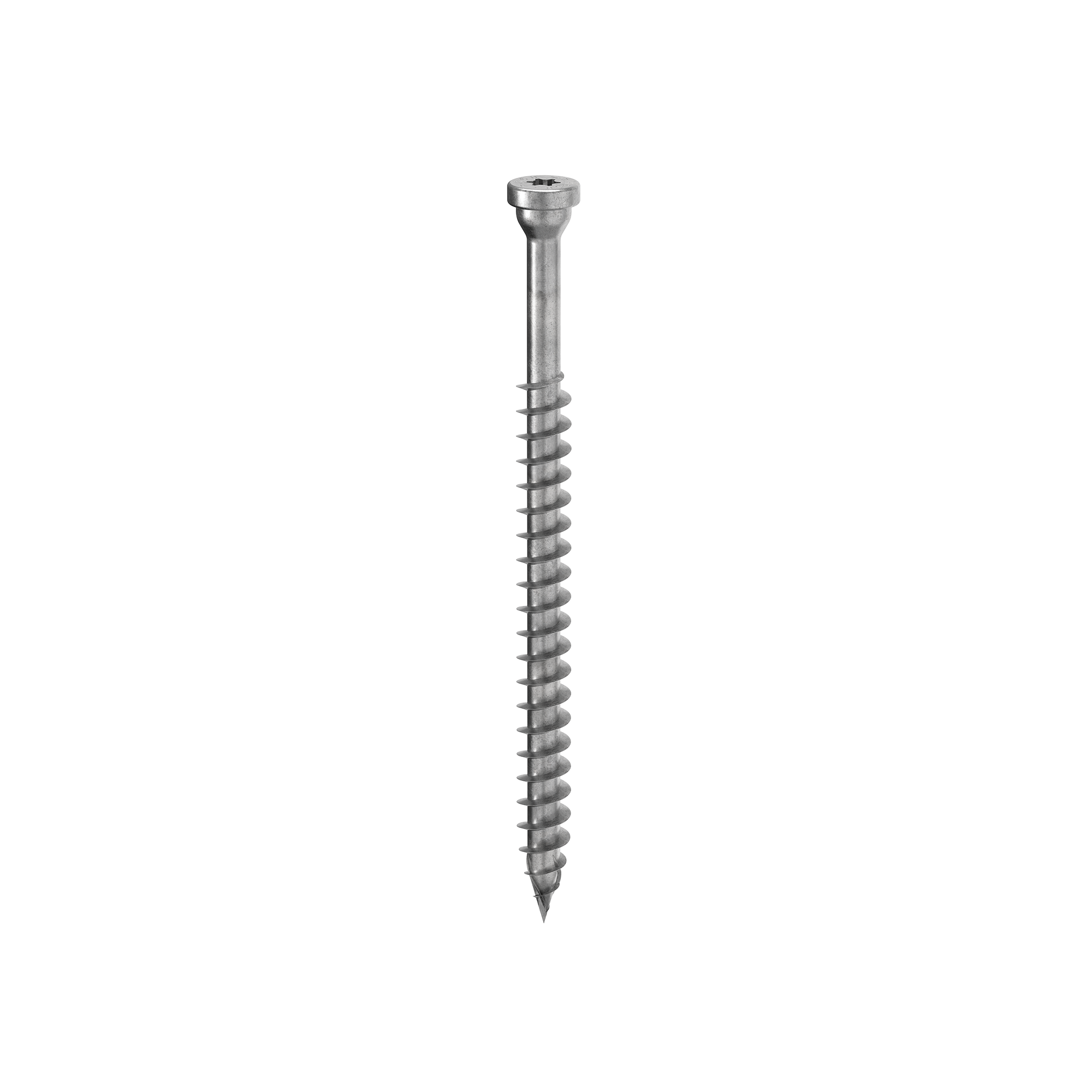

VITE A TESTA TRONCOCONICA

HBS PLATE EVO

La vite per legno HBS PLATE EVO è concepita per le giunzioni acciaio-legno all’esterno.

Lo speciale rivestimento la rende perfetta per le applicazioni in classe di servizio 3 o con legni aggressivi o trattati chimicamente.

HBS PLATE EVO, la vite per legno per il fissaggio delle piastre metalliche che non teme gli ambienti aggressivi.

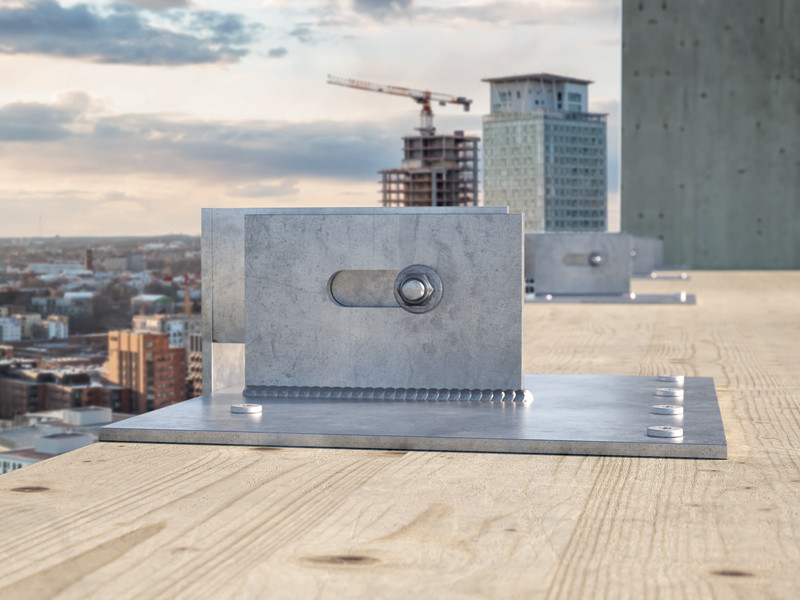

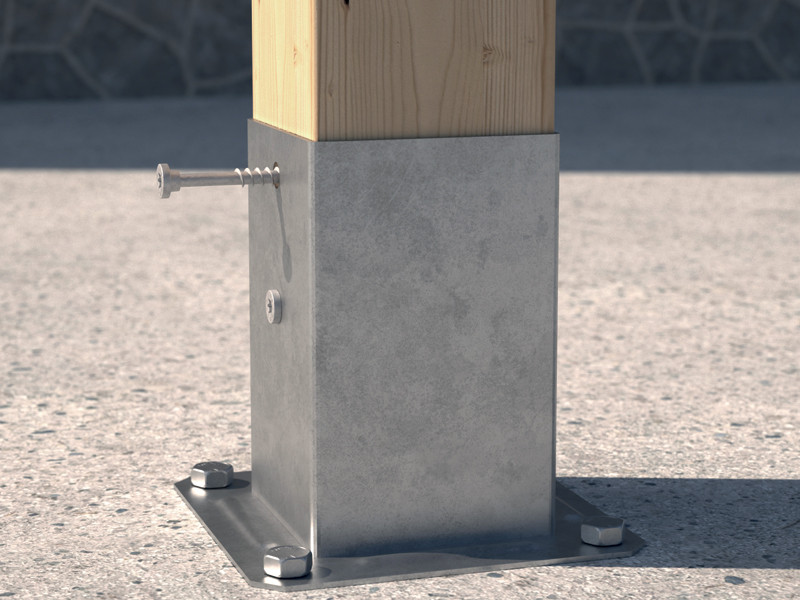

HBS PLATE EVO è la vite per legno progettata per il fissaggio di piastre metalliche al legno in ambienti esterni.

La sua testa con forma troncoconica e uno spessore maggiorato permette di fissare in sicurezza le piastre al legno.

Le misure piccole (5,0 e 6,0 mm) sono adatte anche per giunzioni legno-legno. HBS PLATE EVO è perfetta per il fissaggio di piastre standard Rothoblaas in ambiente esterno. La versione diametro 5 mm è adatta anche al fissaggio delle tavole per terrazze.

Lo speciale rivestimento C4 EVO multistrato 20 μm con trattamento superficiale a base di resina epossidica e flakes di alluminio ha mostrato assenza di ruggine dopo test di 1440 ore di esposizione in nebbia salina, secondo ISO 9227.

In acciaio al carbonio con rivestimento ad alta resistenza alla corrosione, è utilizzabile all’esterno in classe di servizio 3 e in classe di corrosività atmosferica C4.

HBS PLATE EVO è ideale per utilizzo con pannelli a base di legno, legno massiccio, legno lamellare, X-Lam, LVL, legni ad alta densità e legni aggressivi.

Classi di servizio 1, 2 e 3.

Caratteristiche

FOCUS classe di corrosività C4
TESTA troncoconica per piastre
DIAMETRO da 5,0 a 10,0 mm
LUNGHEZZA da 40 a 180 mm

Documentazione

Scheda Tecnica
Guida Distanze Minime
Scheda Tecnica USA
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certificato ETA
Dichiarazione di prestazione (DOP) Scarica
File CAD
File CAD HBS P 2022
File BIM.ifc
File BIM.rfa
Scheda Tecnica HBS P EVO 2022

Istruzioni di Posa

Istruzioni Di Posa

HBS P EVO Ø5 - Ø6

CODICE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pz.
HBSPEVO550 - 5 50 30 0.2 1 15/16'' 1 3/16'' TX25 200
HBSPEVO560 - 5 60 35 0.2 2 3/8'' 1 3/8'' TX25 200
HBSPEVO570 - 5 70 40 0.2 2 3/4'' 1 9/16'' TX25 100
HBSPEVO580 - 5 80 50 0.2 3 1/8'' 1 15/16'' TX25 100
HBSPEVO680 - 6 80 50 0.24 3 1/8'' 1 15/16'' TX30 100
HBSPEVO690 - 6 90 55 0.24 3 1/2'' 2 3/16'' TX30 100

HBS PL EVO Ø8 - Ø10 - Ø12

CODICE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pz.
HBSPLEVO840 - 8 40 32 0.32 1 9/16'' 1 1/4'' TX40 100
HBSPLEVO860 - 8 60 52 0.32 2 3/8'' 2 1/16'' TX40 100
HBSPLEVO880 - 8 80 55 0.32 3 1/8'' 2 3/16'' TX40 100
HBSPLEVO8100 - 8 100 75 0.32 4'' 2 15/16'' TX40 100
HBSPLEVO8120 - 8 120 95 0.32 4 3/4'' 3 3/4'' TX40 100
HBSPLEVO8140 - 8 140 110 0.32 5 1/2'' 4 3/8'' TX40 100
HBSPLEVO8160 - 8 160 130 0.32 6 1/4'' 5 1/8'' TX40 100
HBSPLEVO1060 - 10 60 52 0.4 2 3/8'' 2 1/16'' TX40 50
HBSPLEVO1080 - 10 80 60 0.4 3 1/8'' 2 3/8'' TX40 50
HBSPLEVO10100 - 10 100 75 0.4 4'' 2 15/16'' TX40 50
HBSPLEVO10120 - 10 120 95 0.4 4 3/4'' 3 3/4'' TX40 50
HBSPLEVO10140 - 10 140 110 0.4 5 1/2'' 4 3/8'' TX40 50
HBSPLEVO10160 - 10 160 130 0.4 6 1/4'' 5 1/8'' TX40 50
HBSPLEVO10180 - 10 180 150 0.4 7 1/8'' 6'' TX40 50
HBSPLEVO12120 - 12 120 90 0.48 4 3/4'' 3 1/2'' TX50 25
HBSPLEVO12140 - 12 140 110 0.48 5 1/2'' 4 3/8'' TX50 25
HBSPLEVO12160 - 12 160 120 0.48 6 1/4'' 4 3/4'' TX50 25
HBSPLEVO12180 - 12 180 140 0.48 7 1/8'' 5 1/2'' TX50 25
HBSPLEVO12200 - 12 200 160 0.48 8'' 6 1/4'' TX50 25

HBS P EVO Ø8 - Ø10

CODICE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pz.
HBSPEVO840 - 8 40 32 0.32 1 9/16'' 1 1/4'' TX40 100
HBSPEVO860 - 8 60 52 0.32 2 3/8'' 2 1/16'' TX40 100
HBSPEVO880 - 8 80 55 0.32 3 1/8'' 2 3/16'' TX40 100
HBSPEVO8100 - 8 100 75 0.32 4'' 2 15/16'' TX40 100
HBSPEVO8120 - 8 120 95 0.32 4 3/4'' 3 3/4'' TX40 100
HBSPEVO8140 - 8 140 110 0.32 5 1/2'' 4 3/8'' TX40 100
HBSPEVO8160 - 8 160 130 0.32 6 1/4'' 5 1/8'' TX40 100
HBSPEVO1060 - 10 60 52 0.4 2 3/8'' 2 1/16'' TX40 50
HBSPEVO1080 - 10 80 60 0.4 3 1/8'' 2 3/8'' TX40 50
HBSPEVO10100 - 10 100 75 0.4 4'' 2 15/16'' TX40 50
HBSPEVO10120 - 10 120 95 0.4 4 3/4'' 3 3/4'' TX40 50
HBSPEVO10140 - 10 140 110 0.4 5 1/2'' 4 3/8'' TX40 50
HBSPEVO10160 - 10 160 130 0.4 6 1/4'' 5 1/8'' TX40 50
HBSPEVO10180 - 10 180 150 0.4 7 1/8'' 6'' TX40 50
