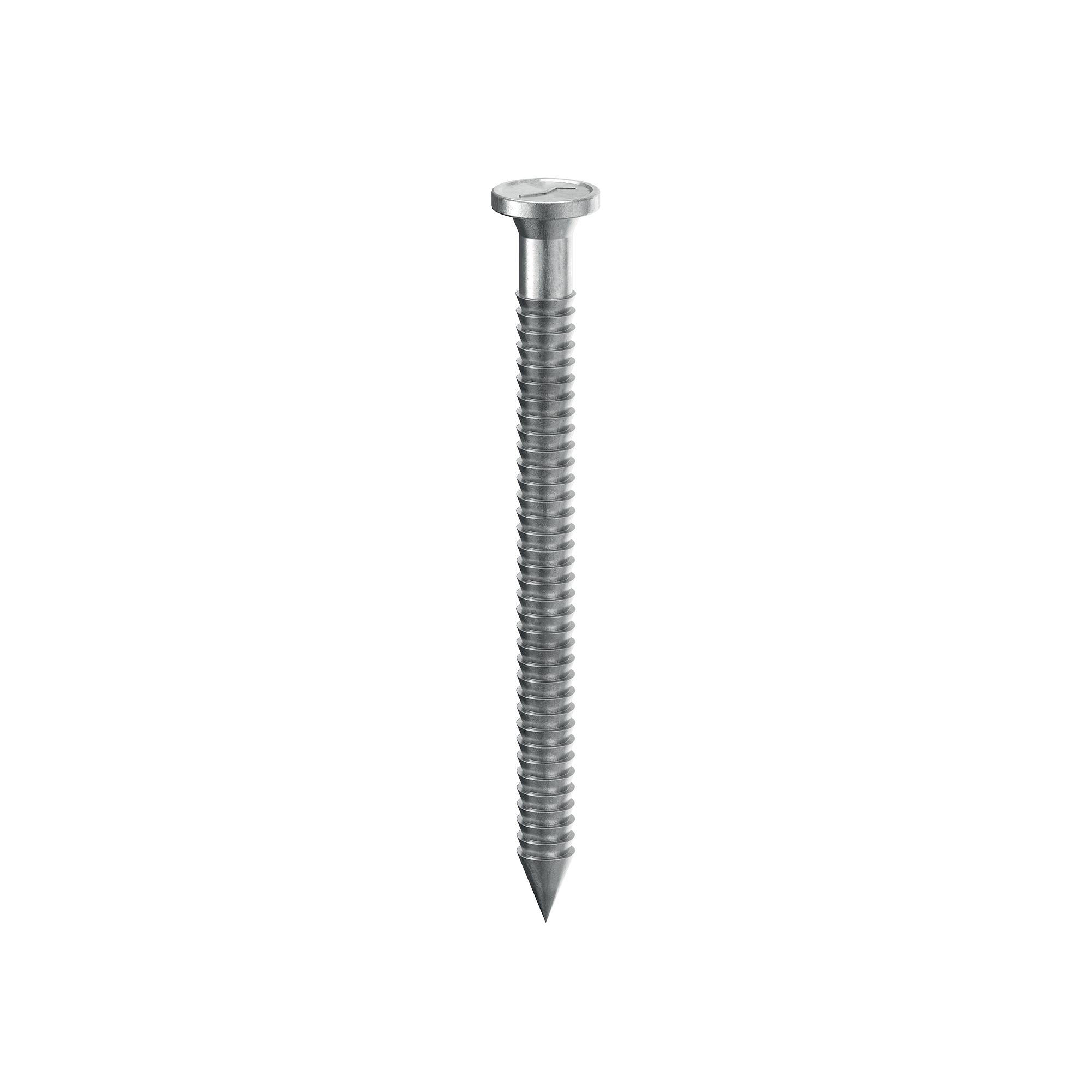

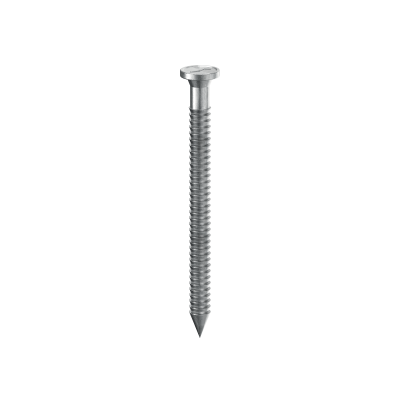

CHIODO AD ADERENZA MIGLIORATA
LBA

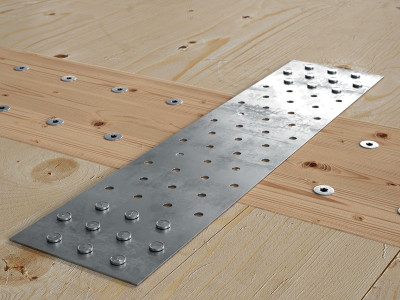

I nuovi chiodi LBA ad aderenza migliorata con gambo zigrinato hanno valori di resistenza a taglio fra i più alti del mercato e consentono di progettare con delle resistenze caratteristiche del chiodo che si avvicinano in maniera più verosimile alle reali resistenze sperimentali. I valori dei chiodi LBA sono testati e certificati per piastre su supporti in X-LAM e il loro utilizzo è inoltre certificato su LVL.
LBA: i chiodi ad aderenza migliorata affidabili con prestazioni eccellenti.
Il chiodo è disponibile anche nella versione LBA STRIP, rilegata con la stessa certificazione da ETA e quindi con le stesse elevatissime prestazioni. In acciaio al carbonio con zincatura galvanica bianca oppure nella versione in acciaio inossidabile A4, è ideale per utilizzo con pannelli a base di legno, pannelli truciolari e MDF, legno massiccio e lamellare, X-LAM ed LVL. Classi di servizio 1 e 2 nella versione standard; 1, 2 e 3 nella versione in acciaio inossidabile.

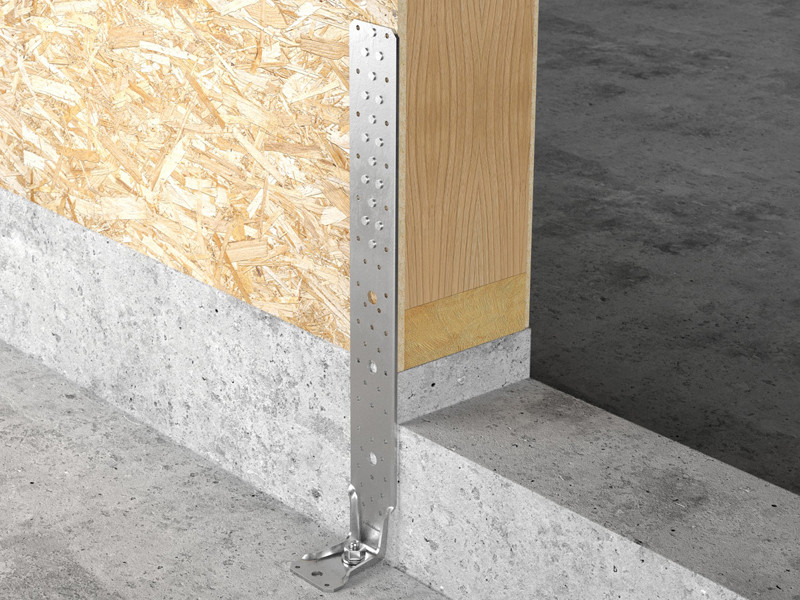

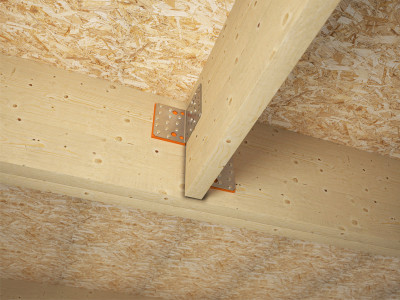

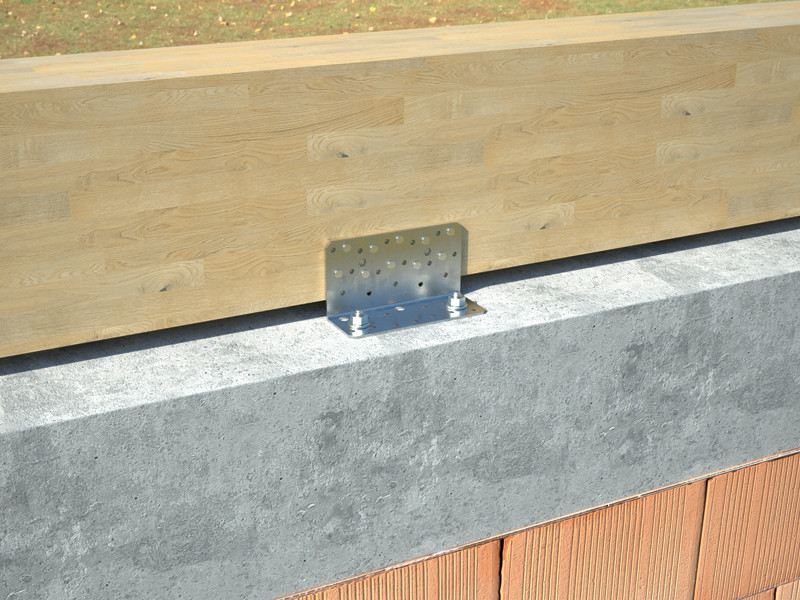

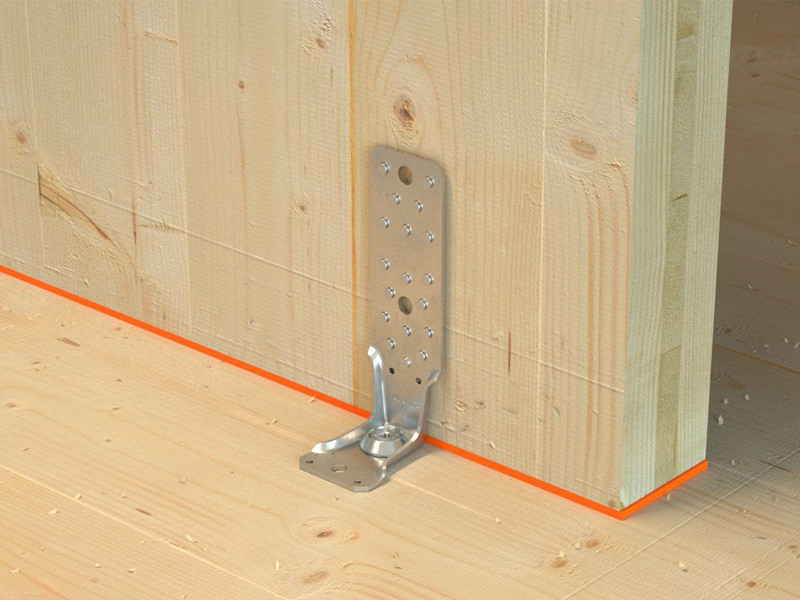

I valori di resistenza dei chiodi LBA si approssimano molto di più alle reali resistenze sperimentali per cui, la progettazione in capacità può essere eseguita in maniera più affidabile, evitando un’eccessiva sottostima della resistenza lato legno. L’utilizzo con gli angolari NINO permette applicazioni tra le più versatili: per esempio anche per giunzioni trave-trave e raggiunge le maggiori prestazioni insieme all’angolare WKR con i valori di resistenza specifici su X-LAM.

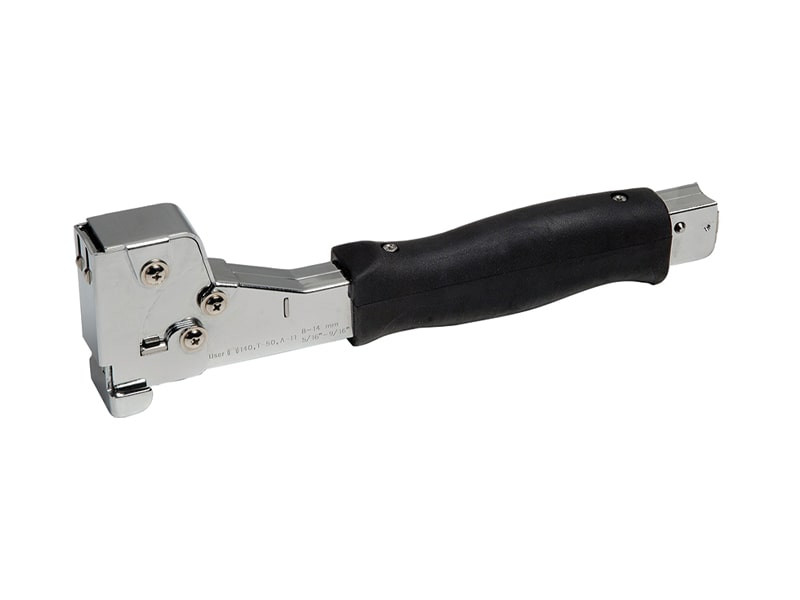

Grazie alla versione LBA STRIP è possibile l’applicazione con le chiodatrici a stecca da 34° e 25°. Per i chiodi sfusi è disponibile il ribattitore palmare che ne permette una rapida posa in opera.
Documentazione
Scheda Tecnica
|
|
|---|---|
Scheda Tecnica CANADA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
Voce di capitolato
|
|
File CAD
|
LBA
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pz. |
|---|---|---|---|---|---|---|---|---|
| LBA440 | - | 4 | 40 | 30 | 0.16 | 1 9/16'' | 1 3/16'' | 250 |
| LBA450 | - | 4 | 50 | 40 | 0.16 | 1 15/16'' | 1 9/16'' | 250 |
| LBA460 | - | 4 | 60 | - | 0.16 | 2 3/8'' | - | 250 |
| LBA475 | - | 4 | 75 | 60 | 0.16 | 2 15/16'' | 2 3/8'' | 250 |
| LBA4100 | - | 4 | 100 | 80 | 0.16 | 4'' | 3 1/8'' | 250 |
| LBA660 | - | 6 | 60 | 50 | 0.24 | 2 3/8'' | 1 15/16'' | 250 |
| LBA680 | - | 6 | 80 | 70 | 0.24 | 3 1/8'' | 2 3/4'' | 250 |
| LBA6100 | - | 6 | 100 | 80 | 0.24 | 4'' | 3 1/8'' | 250 |
LBAI A4 | AISI316
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pz. |
|---|---|---|---|---|---|---|---|---|
| LBAI450 | - | 4 | 50 | 40 | 0.16 | 1 15/16'' | 1 9/16'' | 250 |
LBA 25 PLA
| CODICE | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pz. |
|---|---|---|---|---|---|---|---|
| LBA25PLA440 | 4 | 40 | - | 0.16 | 1 9/16'' | - | 2000 |
| LBA25PLA450 | 4 | 50 | - | 0.16 | 1 15/16'' | - | 2000 |
| LBA25PLA460 | 4 | 60 | - | 0.16 | 2 3/8'' | - | 2000 |
LBA 34 PLA
| CODICE | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pz. |
|---|---|---|---|---|---|---|---|
| LBA34PLA440 | 4 | 40 | - | 0.16 | 1 9/16'' | - | 2000 |
| LBA34PLA450 | 4 | 50 | - | 0.16 | 1 15/16'' | - | 2000 |
| LBA34PLA460 | 4 | 60 | - | 0.16 | 2 3/8'' | - | 2000 |
LBA COIL
| CODICE | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pz. |
|---|---|---|---|---|---|---|---|
| LBACOIL440 | 4 | 40 | - | 0.16 | 1 9/16'' | - | 1600 |
| LBACOIL450 | 4 | 50 | - | 0.16 | 1 15/16'' | - | 1600 |
| LBACOIL460 | 4 | 60 | - | 0.16 | 2 3/8'' | - | 1600 |
