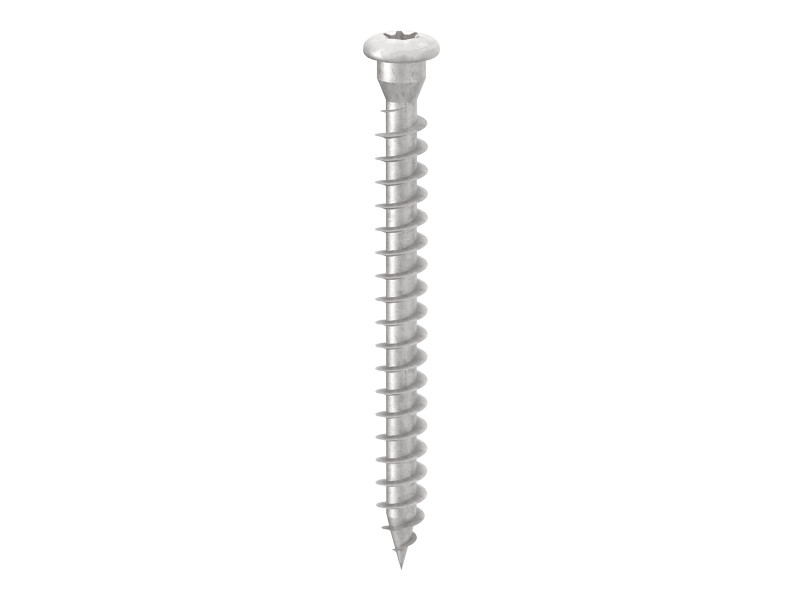

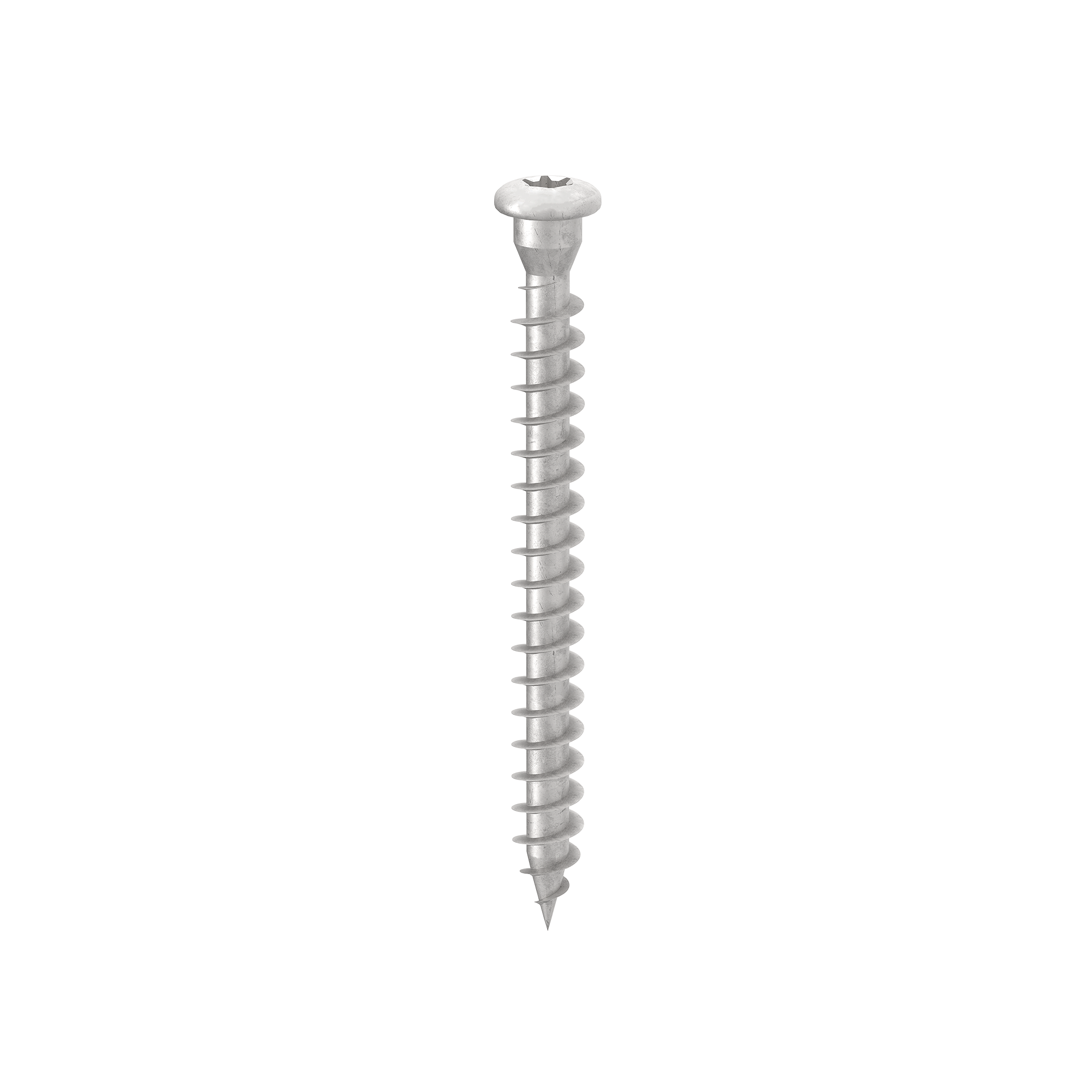

VITE A TESTA TONDA PER PIASTRE
LBS EVO
New

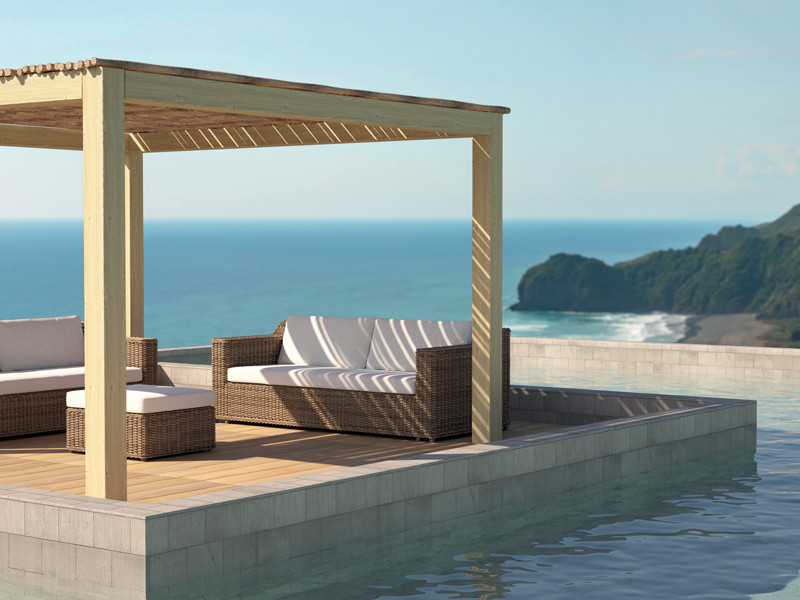

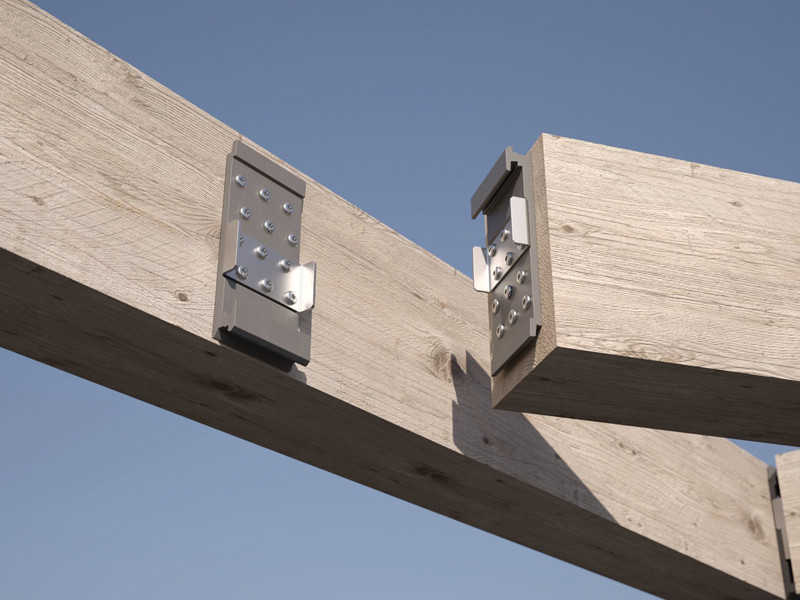

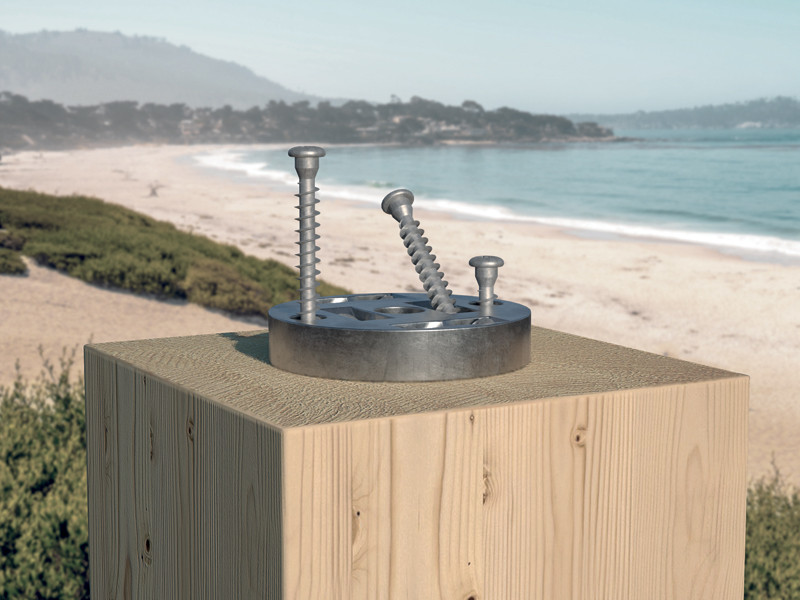

LBS versione EVO concepita per giunzioni acciaio-legno per uso esterno. L’effetto di incastro con il foro della piastra garantisce eccellenti perfomance statiche.
La classe di resistenza alla corrosione atmosferica (C4) del rivestimento C4 EVO è stata testata dal Research Institutes of Sweden - RISE. Rivestimento idoneo all'uso in applicazioni su legni con livello di acidita (pH) maggiore di 4, come abete, larice e pino (vedi pag. 314).
Calcolabile in accordo a Eurocodice 5 nella condizione di giunzioni acciaio-legno con piastra spessa anche con elementi metallici sottili. Eccellenti valori di resistenza a taglio.
Documentazione
Scheda Tecnica
|
|
|---|---|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
LBS EVO
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| LBSEVO540 | - | 5 | 40 | 36 | 0.2 | 1 9/16'' | 1 7/16'' | TX20 | 500 |
| LBSEVO550 | - | 5 | 50 | 46 | 0.2 | 1 15/16'' | 1 13/16'' | TX20 | 200 |
| LBSEVO560 | - | 5 | 60 | 56 | 0.2 | 2 3/8'' | 2 3/16'' | TX20 | 200 |
| LBSEVO570 | - | 5 | 70 | 66 | 0.2 | 2 3/4'' | 2 5/8'' | TX20 | 200 |
| LBSEVO780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 |
| LBSEVO7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
