CONNETTORE TUTTO FILETTO A TESTA SVASATA O ESAGONALE

VGS

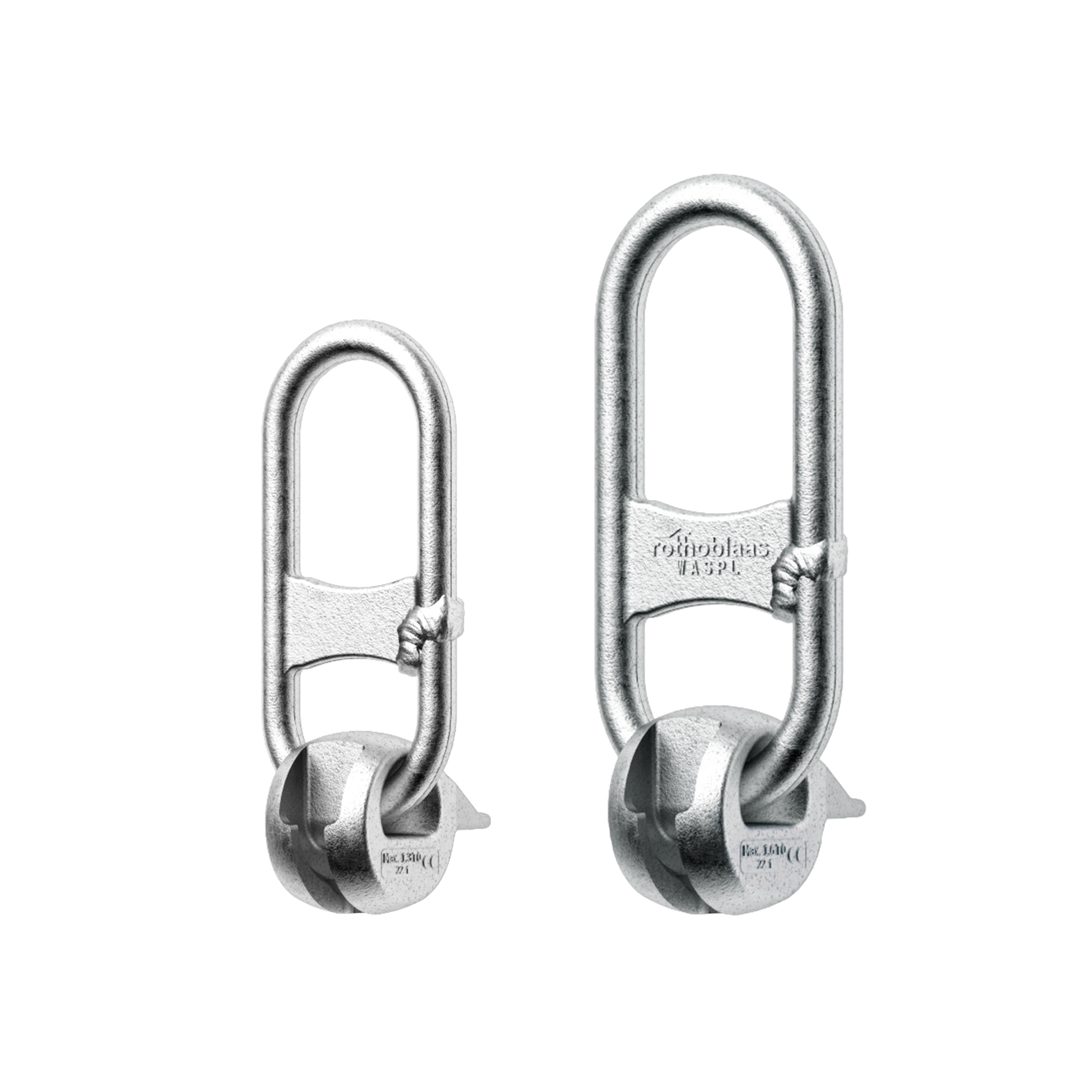

VGS è la vite per legno strutturale a filetto totale perfetta per eseguire giunzioni che richiedono un’elevata resistenza a trazione o scorrimento. In combinazione con il gancio WASP è utile come sistema di sollevamento e trasporto.

ETA-11/0030 ETA-22/0806
ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645
CBL 2
Missing Title Missing Title
Missing Title
ZINCATO
SC2
CC2
CC2exp
T1
T2

Viti per legno VGS: eccellente resistenza e affidabilità per i tuoi usi strutturali.

Le viti per legno VGS sono caratterizzate da filettatura profonda e acciaio ad alta resistenza (fy,k = 1000 N/mm2) per eccellenti performance a trazione. Sono omologate per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra (α = 0° - 90°).

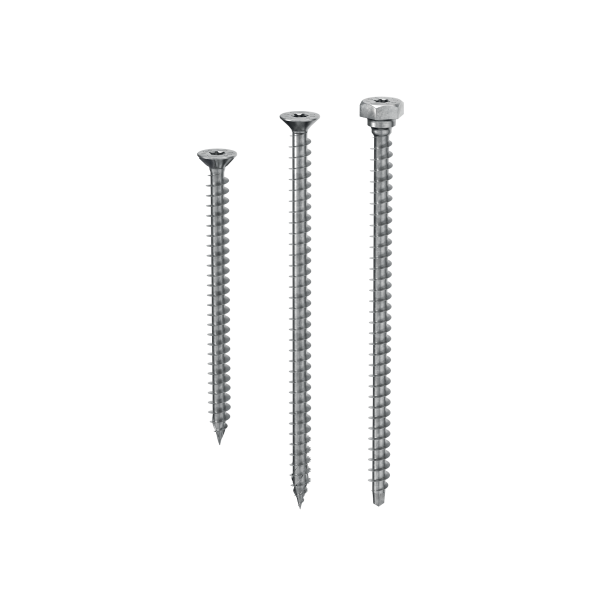

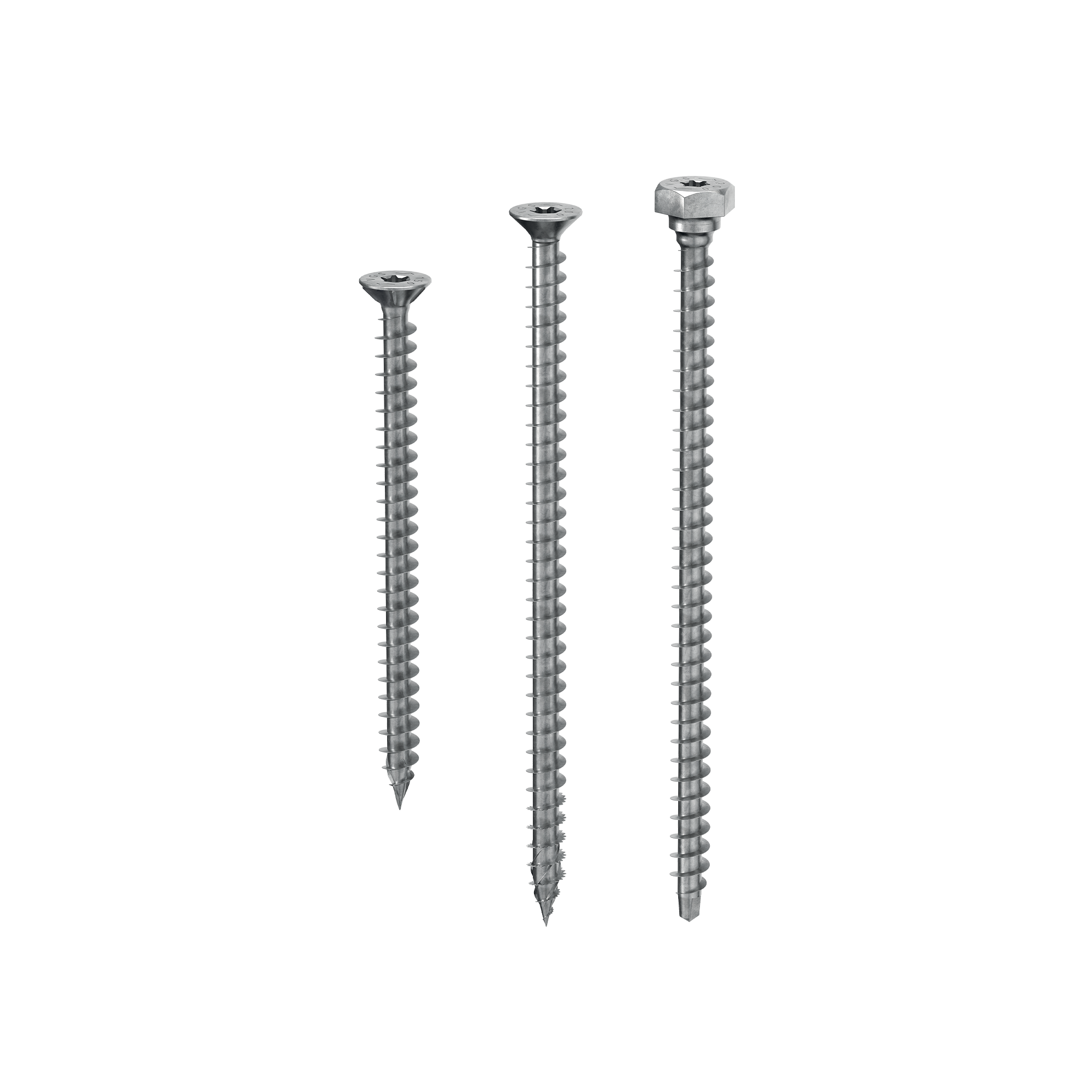

La testa svasata fino alla lunghezza di 600 mm è eccellente per impiego su piastre o per rinforzi a scomparsa; la testa esagonale nelle lunghezze oltre i 600 mm agevola la presa con l’avvitatore. I valori sono testati, certificati e calcolati anche per il fissaggio di piastre standard Rothoblaas. Assenza totale di cromo esavalente.

Conformità con le più severe norme di regolamentazione delle sostanze chimiche (SVHC). Informazioni REACH disponibili. In acciaio al carbonio con zincatura galvanica, sono l’ideale per utilizzo con pannelli a base di legno, legno massiccio, legno lamellare, X-Lam, LVL e legni ad alta densità. Classi di servizio 1 e 2.

Contatta l'agente di zona Scarica il Catalogo

Caratteristiche

FOCUS connessioni 45°, sollevamenti e rinforzi
TESTA svasata con ribs per L ≤ 600 mm esagonale per L > 600 mm
DIAMETRO 9,0 | 11,0 | 13,0 mm
LUNGHEZZA da 100 a 1200 mm

Documentazione

Scheda Tecnica
Guida Distanze Minime
Scheda Tecnica USA
Scheda Tecnica CANADA
Scheda Tecnica JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certificato ETA
Dichiarazione di prestazione (DOP) Scarica
Voce di capitolato
File CAD
File BIM.ifc
File BIM.rfa

Istruzioni di Posa

Istruzioni Di Posa
Contatta l'agente di zona Scarica il Catalogo

VGS Ø9

CODICE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pz.
VGS9100 - 9 100 90 0.36 4'' 3 1/2'' TX40 50
VGS9120 - 9 120 110 0.36 4 3/4'' 4 3/8'' TX40 50
VGS9140 3 THORNS TIP 9 140 130 0.36 5 1/2'' 5 1/8'' TX40 50
VGS9160 3 THORNS TIP 9 160 150 0.36 6 1/4'' 6'' TX40 50
VGS9180 3 THORNS TIP 9 180 170 0.36 7 1/8'' 6 3/4'' TX40 50
VGS9200 3 THORNS TIP 9 200 190 0.36 8'' 7 1/2'' TX40 50
VGS9220 - 9 220 210 0.36 8 5/8'' 8 1/4'' TX40 50
VGS9240 - 9 240 230 0.36 9 1/2'' 9 1/16'' TX40 50
VGS9260 - 9 260 250 0.36 10 1/4'' 10'' TX40 50
VGS9280 - 9 280 270 0.36 11'' 10 5/8'' TX40 50
VGS9300 3 THORNS TIP 9 300 290 0.36 11 3/4'' 11 7/16'' TX40 50
VGS9320 - 9 320 310 0.36 12 5/8'' 12 3/16'' TX40 50
VGS9340 - 9 340 330 0.36 13 3/8'' 13'' TX40 50
VGS9360 3 THORNS TIP 9 360 350 0.36 14 1/4'' 13 3/4'' TX40 50
VGS9380 - 9 380 370 0.36 15'' 14 9/16'' TX40 50
VGS9400 3 THORNS TIP 9 400 390 0.36 15 3/4'' 15 3/8'' TX40 50
VGS9440 - 9 440 430 0.36 17 1/4'' 16 15/16'' TX40 25
VGS9480 - 9 480 470 0.36 19'' 18 1/2'' TX40 25
VGS9520 - 9 520 510 0.36 20 1/2'' 20 1/16'' TX40 25
VGS9560 3 THORNS TIP 9 560 550 0.36 22'' 21 5/8'' TX40 25
VGS9600 3 THORNS TIP 9 600 590 0.36 23 5/8'' 23 1/4'' TX40 25

VGS Ø11

CODICE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pz.
VGS1180 - 11 80 70 0.44 3 1/8'' 2 3/4'' TX50 25
VGS11100 - 11 100 90 0.44 4'' 3 1/2'' TX50 25
VGS11125 - 11 125 115 0.44 4 15/16'' 4 1/2'' TX50 25
VGS11150 - 11 150 140 0.44 6'' 5 1/2'' TX50 25
VGS11175 - 11 175 165 0.44 6 7/8'' 6 1/2'' TX50 25
VGS11200 - 11 200 190 0.44 8'' 7 1/2'' TX50 25
VGS11225 - 11 225 215 0.44 8 7/8'' 8 7/16'' TX50 25
VGS11250 3 THORNS TIP 11 250 240 0.44 10'' 9 1/2'' TX50 25
VGS11275 - 11 275 265 0.44 10 7/8'' 10 7/16'' TX50 25
VGS11300 - 11 300 290 0.44 11 3/4'' 11 7/16'' TX50 25
VGS11325 - 11 325 315 0.44 12 3/4'' 12 3/8'' TX50 25
VGS11350 - 11 350 340 0.44 13 3/4'' 13 3/8'' TX50 25
VGS11375 - 11 375 365 0.44 14 3/4'' 14 3/8'' TX50 25
VGS11400 3 THORNS TIP 11 400 390 0.44 15 3/4'' 15 3/8'' TX50 25
VGS11425 - 11 425 415 0.44 16 3/4'' 16 5/16'' TX50 25
VGS11450 3 THORNS TIP 11 450 440 0.44 17 3/4'' 17 1/4'' TX50 25
VGS11475 - 11 475 465 0.44 18 11/16'' 18 5/16'' TX50 25
VGS11500 - 11 500 490 0.44 19 3/4'' 19 5/16'' TX50 25
VGS11525 - 11 525 515 0.44 20 11/16'' 20 1/4'' TX50 25
VGS11550 - 11 550 540 0.44 21 5/8'' 21 1/4'' TX50 25
VGS11575 - 11 575 565 0.44 22 5/8'' 22 1/4'' TX50 25
VGS11600 - 11 600 590 0.44 23 5/8'' 23 1/4'' TX50 25
VGS11650 - 11 650 630 0.44 25 9/16'' 24 13/16'' TX50 25
VGS11700 - 11 700 680 0.44 27 1/2'' 26 3/4'' TX50 25
VGS11750 - 11 750 680 0.44 29 1/2'' 26 3/4'' TX50 25
VGS11800 - 11 800 780 0.44 31 1/2'' 30 11/16'' TX50 25
VGS11850 SELF-DRILLING TIP 11 850 830 0.44 33 7/16'' 32 11/16'' TX50 25
VGS11900 SELF-DRILLING TIP 11 900 880 0.44 35 1/2'' 34 5/8'' TX50 25
VGS11950 SELF-DRILLING TIP 11 950 930 0.44 37 3/8'' 36 5/8'' TX50 25
VGS111000 SELF-DRILLING TIP 11 1000 980 0.44 39 3/8'' 38 9/16'' TX50 25

VGS Ø13

CODICE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pz.
VGS1380 3 THORNS TIP 13 80 70 0.52 3 1/8'' 2 3/4'' TX50 25
VGS13100 3 THORNS TIP 13 100 90 0.52 4'' 3 1/2'' TX50 25
VGS13150 - 13 150 140 0.52 6'' 5 1/2'' TX50 25
VGS13200 3 THORNS TIP 13 200 190 0.52 8'' 7 1/2'' TX50 25
VGS13250 3 THORNS TIP 13 250 240 0.52 10'' 9 1/2'' TX50 25
VGS13300 3 THORNS TIP 13 300 280 0.52 11 3/4'' 11'' TX50 25
VGS13350 3 THORNS TIP 13 350 330 0.52 13 3/4'' 13'' TX50 25
VGS13400 3 THORNS TIP 13 400 380 0.52 15 3/4'' 15'' TX50 25
VGS13450 3 THORNS TIP 13 450 430 0.52 17 3/4'' 16 15/16'' TX50 25
VGS13500 3 THORNS TIP 13 500 480 0.52 19 3/4'' 19'' TX50 25
VGS13550 3 THORNS TIP 13 550 530 0.52 21 5/8'' 20 7/8'' TX50 25
VGS13600 3 THORNS TIP 13 600 580 0.52 23 5/8'' 22 13/16'' TX50 25
VGS13650 - 13 650 630 0.52 25 9/16'' 24 13/16'' TX50 25
VGS13700 - 13 700 680 0.52 27 1/2'' 26 3/4'' TX50 25
VGS13750 - 13 750 730 0.52 29 1/2'' 28 3/4'' TX50 25
VGS13800 - 13 800 780 0.52 31 1/2'' 30 11/16'' TX50 25
VGS13850 - 13 850 830 0.52 33 7/16'' 32 11/16'' TX50 25
VGS13900 - 13 900 880 0.52 35 1/2'' 34 5/8'' TX50 25
VGS13950 - 13 950 930 0.52 37 3/8'' 36 5/8'' TX50 25
VGS131000 - 13 1000 980 0.52 39 3/8'' 38 9/16'' TX50 25
VGS131100 - 13 1100 1080 0.52 43 5/16'' 42 1/2'' TX50 25
VGS131200 - 13 1200 1180 0.52 47 1/4'' 46 7/16'' TX50 25
VGS131300 SELF-DRILLING TIP 13 1300 1280 0.52 51 3/16'' 50 3/8'' TX50 25
VGS131400 SELF-DRILLING TIP 13 1400 1380 0.52 55 1/8'' 54 5/16'' TX50 25
VGS131500 SELF-DRILLING TIP 13 1500 1480 0.52 59 1/16'' 58 1/4'' TX50 25

VGS Ø15

CODICE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pz.
VGS15600 COMING SOON 15 600 580 0.6 23 5/8'' 22 13/16'' TX50 25
VGS15700 COMING SOON 15 700 680 0.6 27 1/2'' 26 3/4'' TX50 25
VGS15800 COMING SOON 15 800 780 0.6 31 1/2'' 30 11/16'' TX50 25
VGS15900 COMING SOON 15 900 880 0.6 35 1/2'' 34 5/8'' TX50 25
VGS151000 COMING SOON 15 1000 980 0.6 39 3/8'' 38 9/16'' TX50 25
VGS151200 COMING SOON 15 1200 1180 0.6 47 1/4'' 46 7/16'' TX50 25
VGS151400 COMING SOON 15 1400 1380 0.6 55 1/8'' 54 5/16'' TX50 25
VGS151600 COMING SOON 15 1600 1580 0.6 63'' 62 3/16'' TX50 25
VGS151800 COMING SOON 15 1800 1780 0.6 70 7/8'' 70 1/16'' TX50 25
VGS152000 COMING SOON 15 2000 1980 0.6 78 3/4'' 77 15/16'' TX50 25
