CONNETTORE TUTTO FILETTO A TESTA SVASATA
VGS EVO

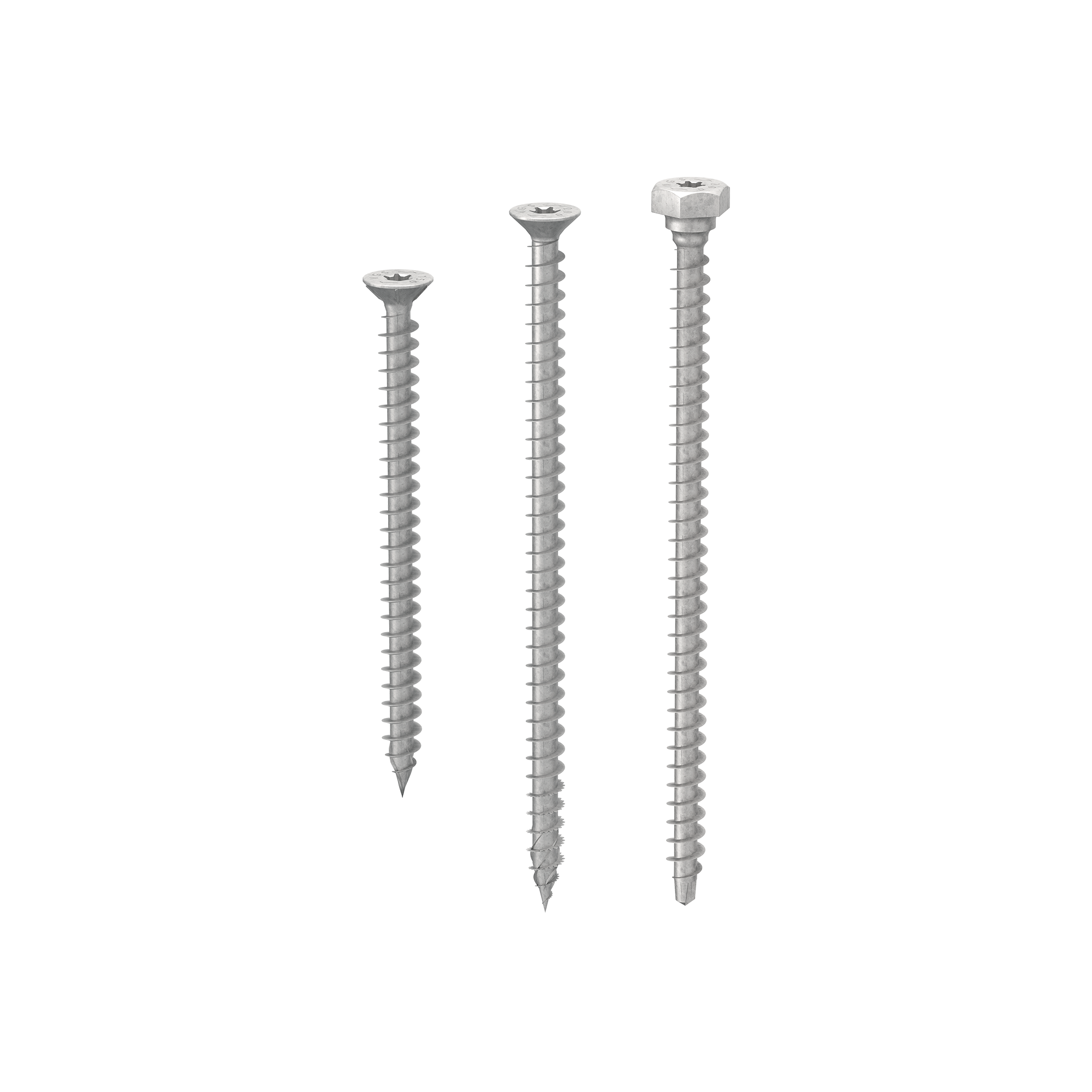

VGS EVO è la vite strutturale a filetto totale per esterno a testa svasata. Ideale per l’applicazione su piastre metalliche con fori svasati, per raggiungere resistenze massime, o in combinazione con la rondella HUS EVO. Il rivestimento EVO la rende il connettore ideale nelle applicazioni con essenze contenenti tannino o trattate con impregnanti o altri processi chimici e garantisce eccellenti performance a trazione.
Vite per legno VGS EVO, massime dimensioni di diametro e lunghezza che garantiscono massime prestazioni meccaniche per le tue connessioni all’esterno.

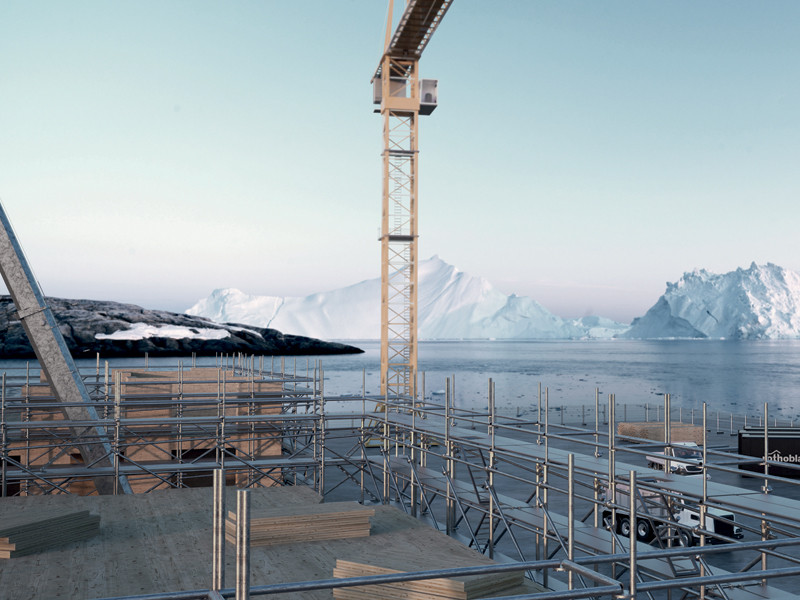

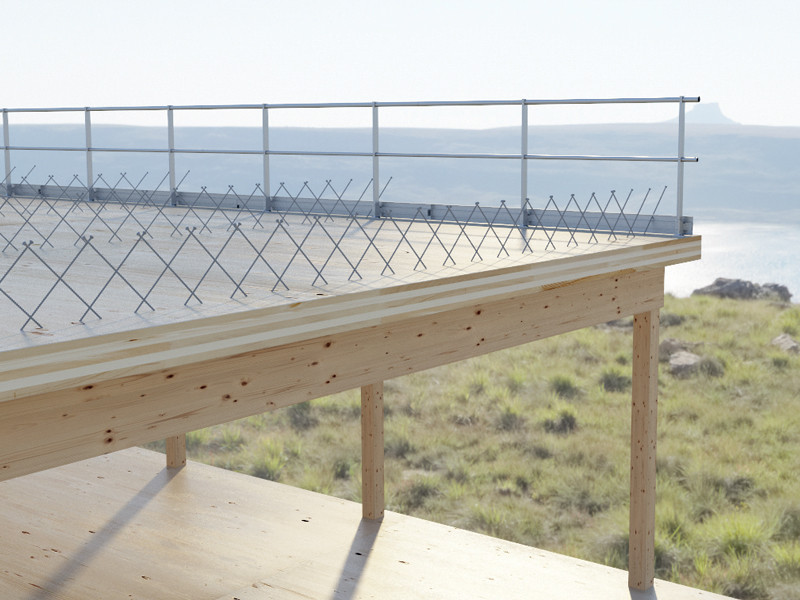

La vite VGS EVO è omologata per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra (α = 0° - 90°). È il connettore ideale per la realizzazione di strutture all’esterno e per il fissaggio di legni aggressivi contenenti tannino, per il fissaggio di pannelli intelaiati e di travature reticolari (Rafter, Truss). Classi di servizio 1, 2 e 3.
La filettatura profonda e l’acciaio ad alta resistenza (fy,k = 1000 N/mm2) assicurano eccellenti performance a trazione. I valori sono testati, certificati e calcolati anche per X-LAM e legni ad alta densità come il microlamellare LVL. VGS EVO, vite per legno in acciaio al carbonio, è caratterizzata dal rivestimento C4 EVO multistrato di 20 μm con trattamento superficiale a base di resina epossidica e flakes di alluminio, che ha mostrato assenza di ruggine dopo test di 1440 ore di esposizione in nebbia salina secondo ISO 9227.
Documentazione
Scheda Tecnica
|
|
|---|---|
Guida Distanze Minime
|
|
Scheda Tecnica USA
|
|
Scheda Tecnica JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
Istruzioni di Posa
| Istruzioni Di Posa |
|---|
VGS EVO Ø9
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| VGSEVO9120 | - | 9 | 120 | 110 | 0.36 | 4 3/4'' | 4 3/8'' | TX40 | 50 |
| VGSEVO9160 | - | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 |
| VGSEVO9200 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 |
| VGSEVO9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 |
| VGSEVO9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 |
| VGSEVO9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGSEVO9360 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
VGS EVO Ø11
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| VGSEVO11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 |
| VGSEVO11150 | - | 11 | 150 | 140 | 0.44 | 6'' | 5 1/2'' | TX50 | 25 |
| VGSEVO11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
| VGSEVO11250 | - | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 |
| VGSEVO11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 |
| VGSEVO11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 |
| VGSEVO11400 | - | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 |
| VGSEVO11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 |
| VGSEVO11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 |
VGS EVO Ø13
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| VGSEVO13200 | - | 13 | 200 | 190 | 0.52 | 8'' | 7 1/2'' | TX50 | 25 |
| VGSEVO13300 | - | 13 | 300 | 280 | 0.52 | 11 3/4'' | 11'' | TX50 | 25 |
| VGSEVO13400 | - | 13 | 400 | 380 | 0.52 | 15 3/4'' | 15'' | TX50 | 25 |
| VGSEVO13500 | - | 13 | 500 | 480 | 0.52 | 19 3/4'' | 19'' | TX50 | 25 |
| VGSEVO13600 | - | 13 | 600 | 580 | 0.52 | 23 5/8'' | 22 13/16'' | TX50 | 25 |
| VGSEVO13700 | - | 13 | 700 | 680 | 0.52 | 27 1/2'' | 26 3/4'' | TX50 | 25 |
| VGSEVO13800 | - | 13 | 800 | 780 | 0.52 | 31 1/2'' | 30 11/16'' | TX50 | 25 |
