RONDELLA 45° PER VGS
VGU

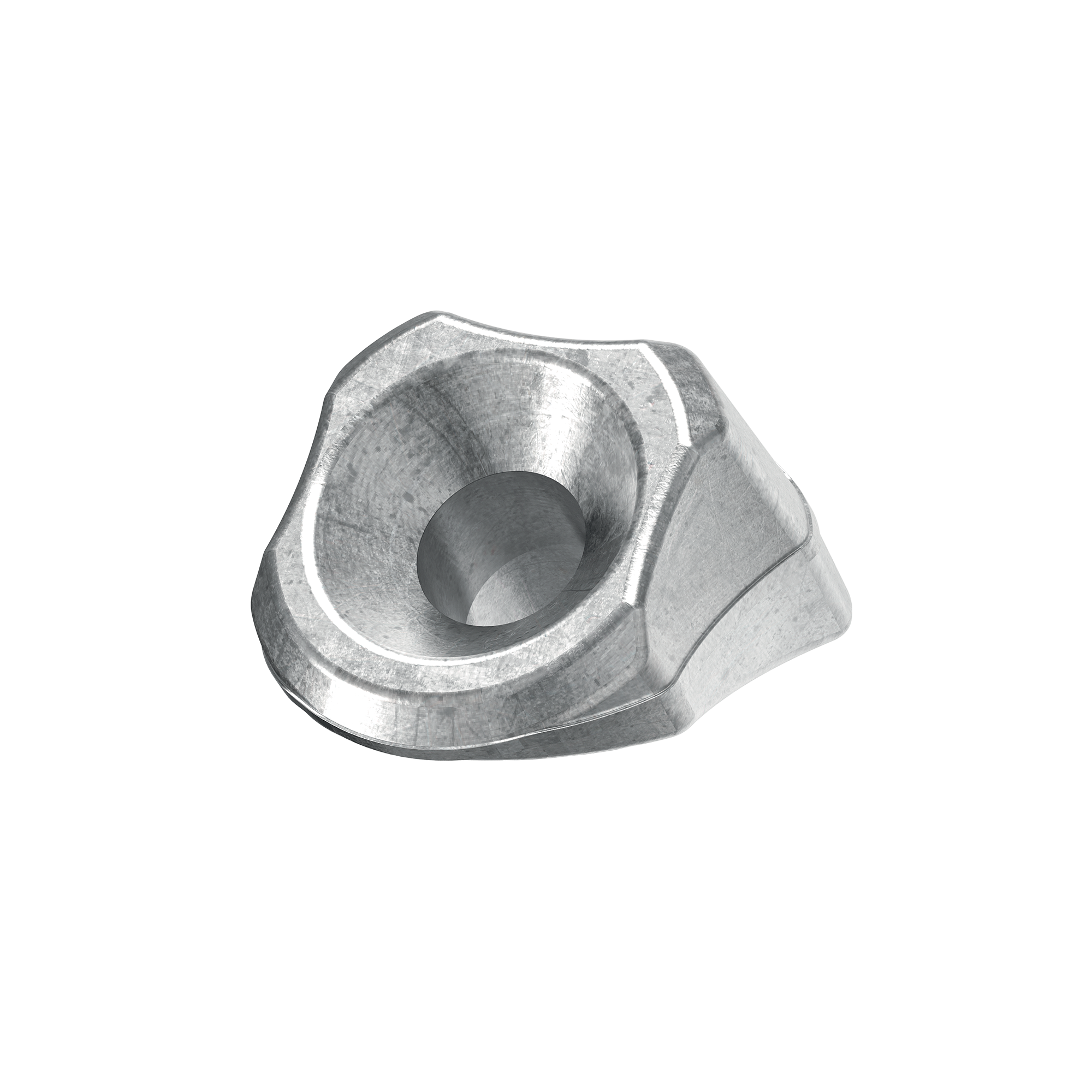

VGU è la rondella che permette di installare le viti per legno VGS su piastre in acciaio con inclinazione a 45°.
La sagomatura ergonomica assicura una presa salda e precisa durante la posa.
Disponibile in 3 versioni compatibili con VGS Ø9, Ø 11 e Ø13 mm per piastre di spessore variabile.
VGU, la rondella a 45° per la corretta installazione delle viti per legno VGS
La rondella VGU è marcata CE secondo ETA 11/0030.

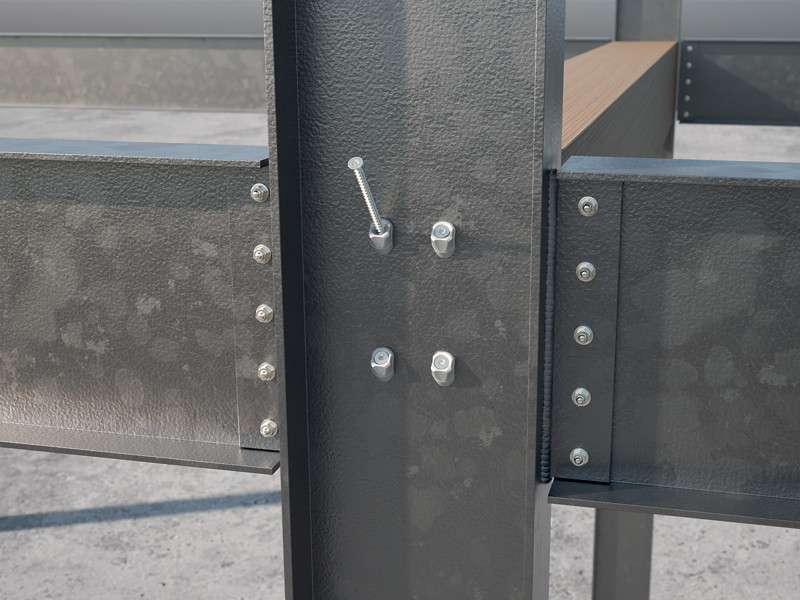

L’utilizzo delle rondelle VGU con viti per legno VGS inclinate a 45° su piastre in acciaio ripristina i valori di resistenza della vite a scorrimento.

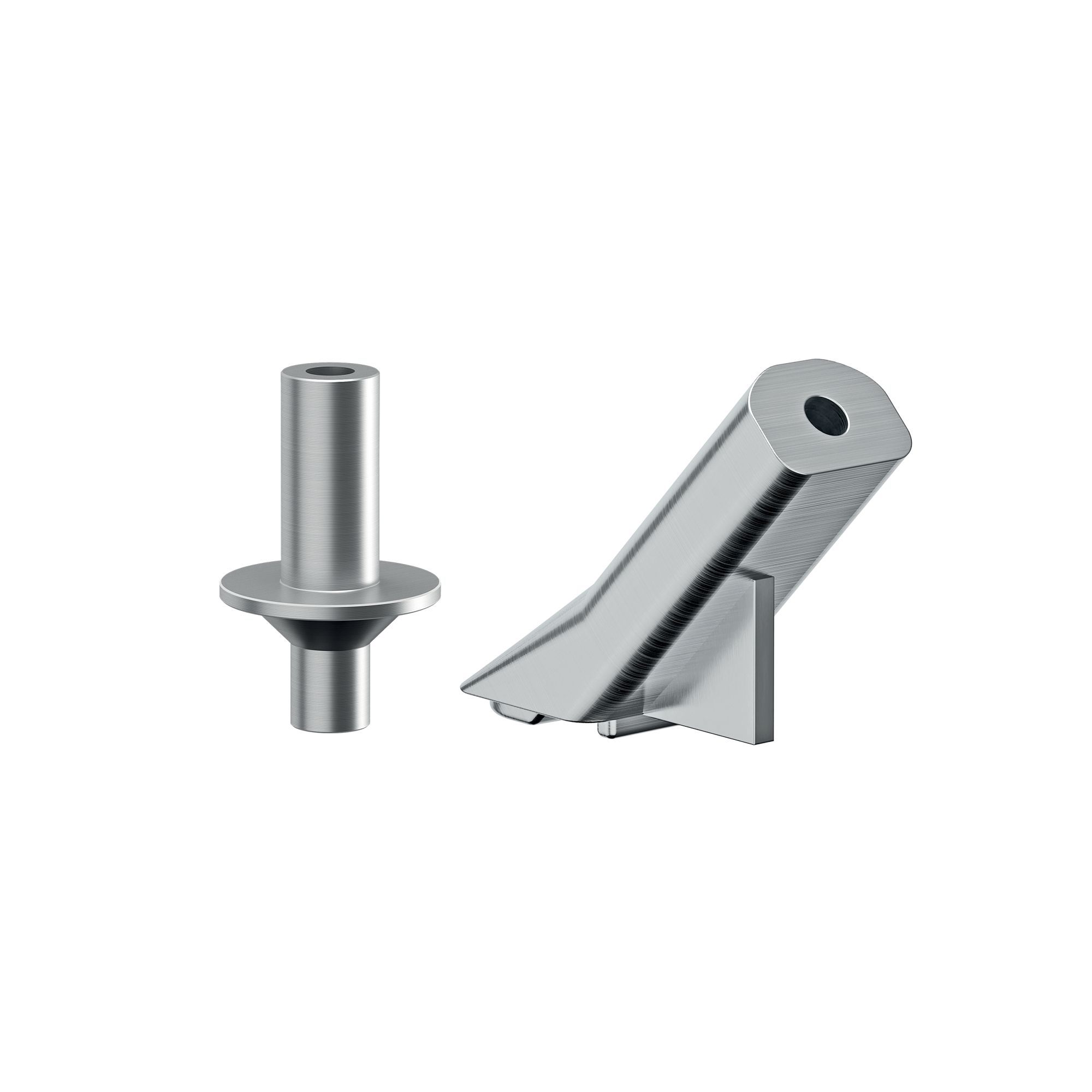

Disponibile anche la dima JIG VGU, che consente di eseguire con facilità un preforo con inclinazione di 45° che agevola la successiva avvitatura della vite da legno VGS all’interno della rondella; la lunghezza consigliata del preforo è di almeno 20 mm.
La rondella VGU è realizzata in acciaio al carbonio con zincatura galvanica; è ideale per utilizzo con pannelli a base di legno, legno massiccio, legno lamellare, X-Lam, LVL e legni ad alta densità. Classi di servizio 1 e 2.
Documentazione
Scheda Tecnica
|
|
|---|---|
Scheda Tecnica USA
|
|
Scheda Tecnica CANADA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
Voce di capitolato
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
Istruzioni di Posa
| Istruzioni Di Posa VGS |
|---|
VGU
| CODICE | descrizione | versione | pz. |
|---|---|---|---|
| VGU945 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø9 | 25 |
| VGU1145 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø11 | 25 |
| VGU1345 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø13 | 25 |
VGU DE
| CODICE | versione | pz. |
|---|---|---|
| VGU945DE | for screw VGS Ø9 | 25 |
| VGU1145DE | for screw VGS Ø11 | 25 |
| VGU1345DE | for screw VGS Ø13 | 25 |

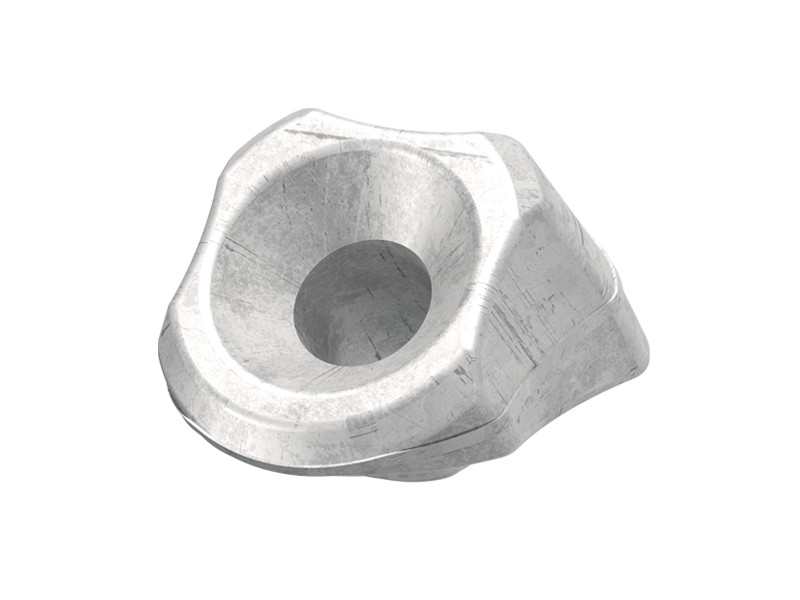

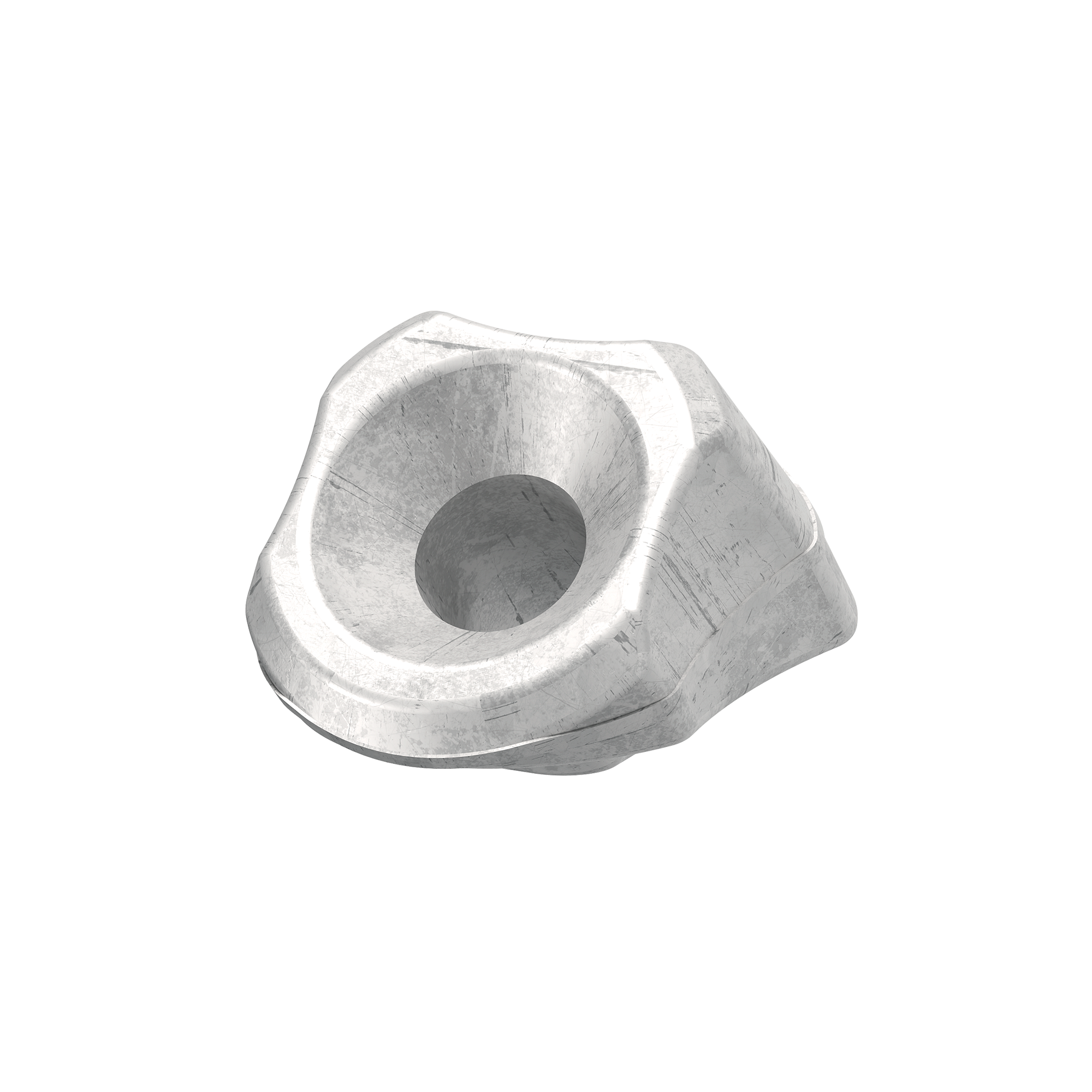

VGU EVO DE
| CODICE | versione | pz. | |
|---|---|---|---|
| VGUEVO945DE | New | for screw VGS Ø9 | 25 |
| VGUEVO1145DE | New | for screw VGS Ø11 | 25 |
| VGUEVO1345DE | New | for screw VGS Ø13 | 25 |
