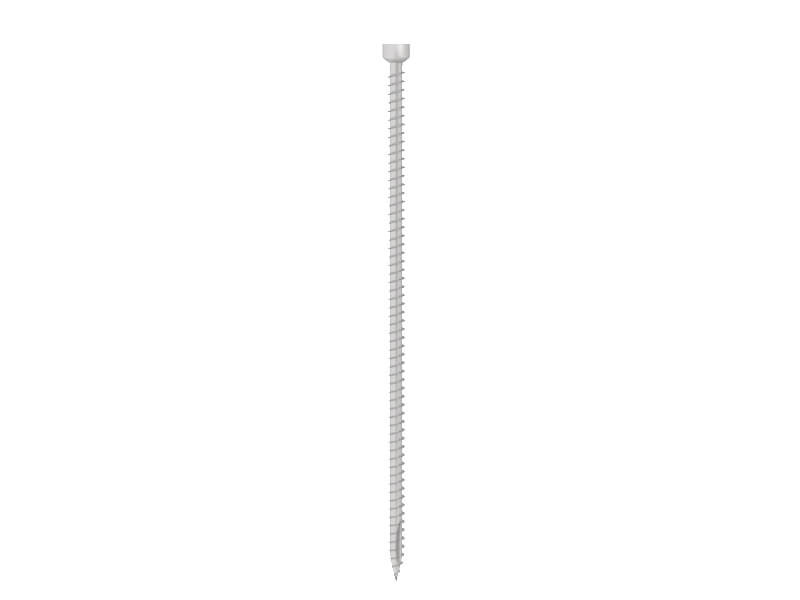

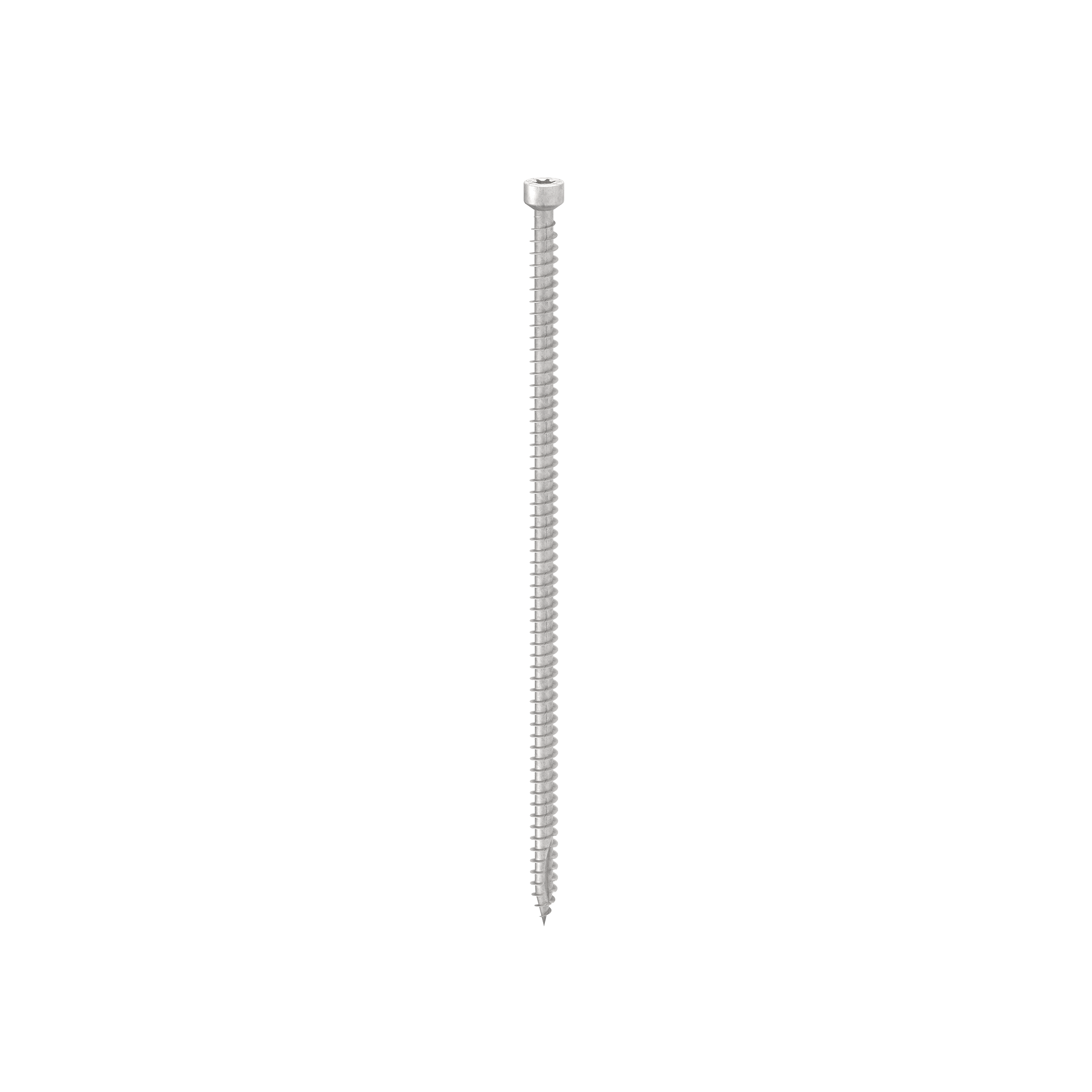

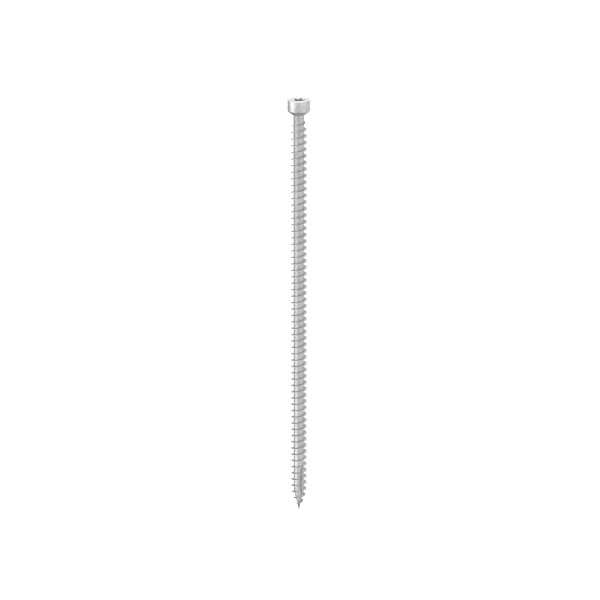

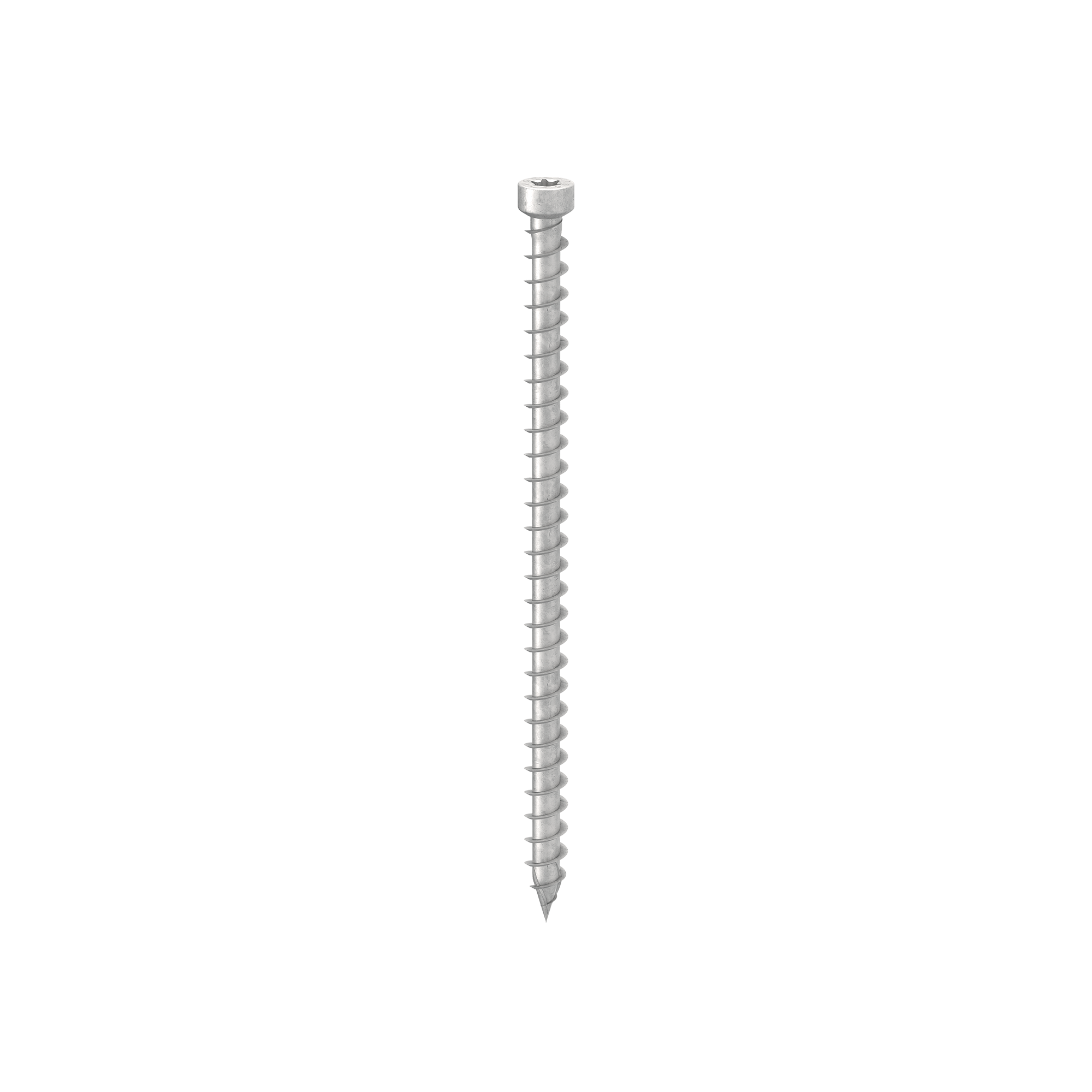

MINI CONNETTORE TUTTO FILETTO A TESTA CILINDRICA

VGZ EVO FRAME

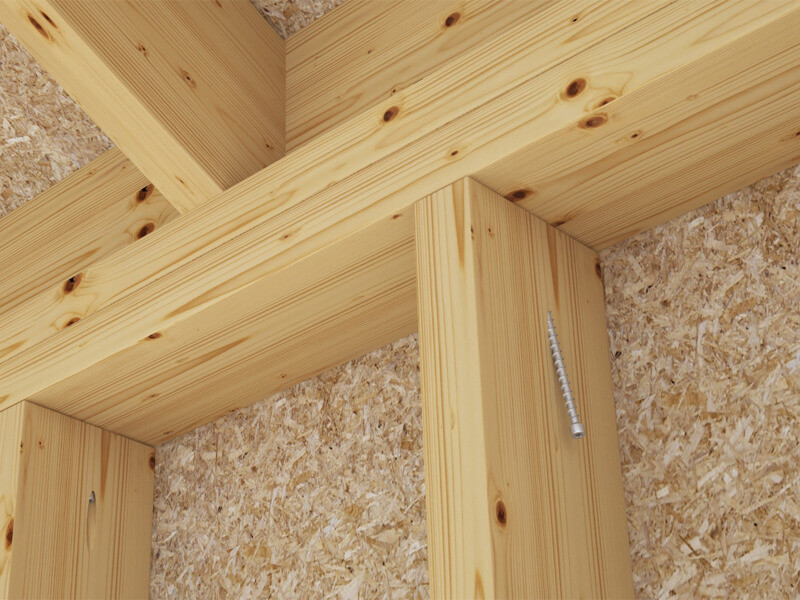

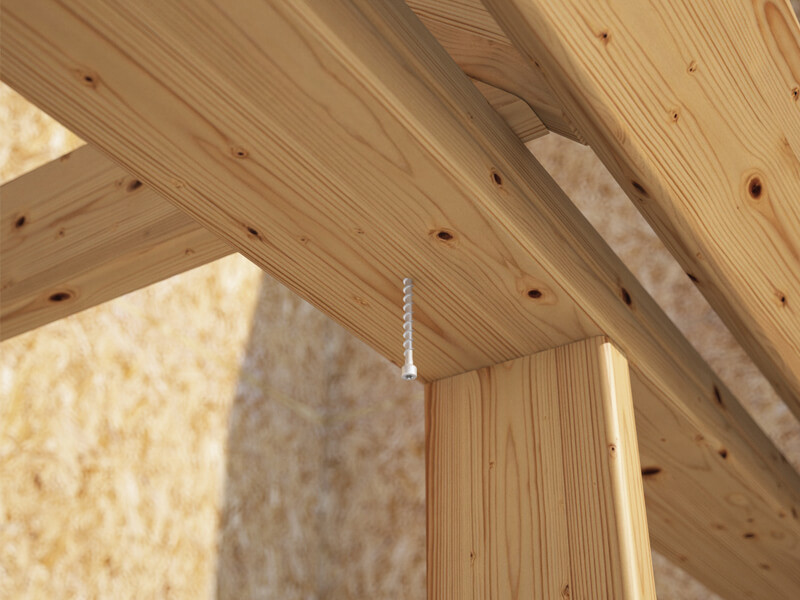

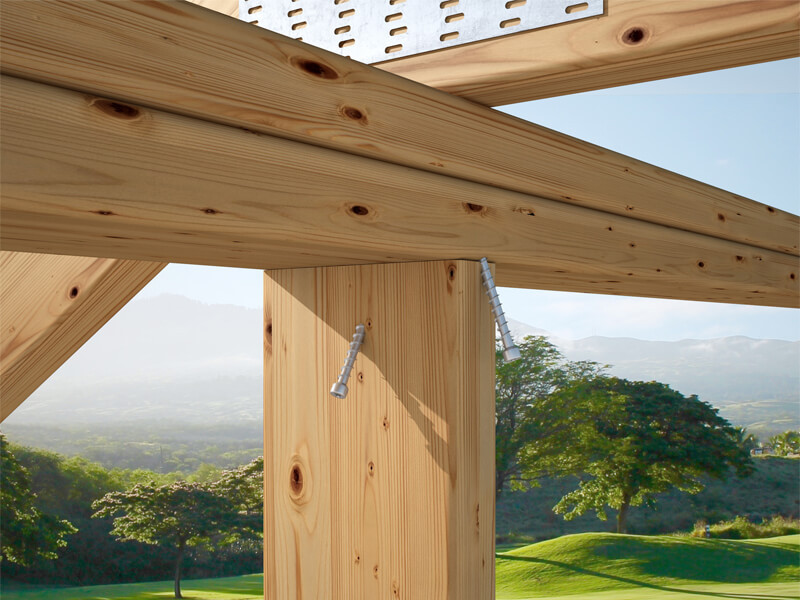

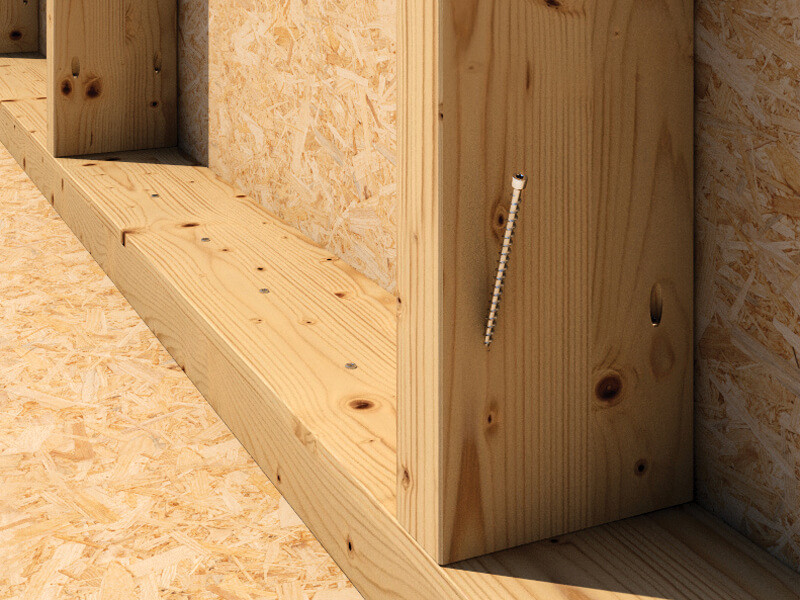

La vite per legno VGZ EVO FRAME è il connettore strutturale ideale nelle giunzioni tra elementi lignei di piccola sezione, come i traversi e i montanti delle strutture a telaio leggero.

La testa cilindrica assicura un effetto “a scomparsa” per una resa estetica superiore.

Scegli la vite per legno VGZ EVO FRAME per le tue giunzioni più piccole: resistenza alla corrosione, durabilità ed estetica.

VGZ EVO FRAME è la vite da legno certificata per applicazioni in direzione parallela alla fibra e con distanze minime ridotte.

I valori sono testati, certificati e calcolati anche per applicazione su X-Lam e legni ad alta densità come il microlamellare LVL.

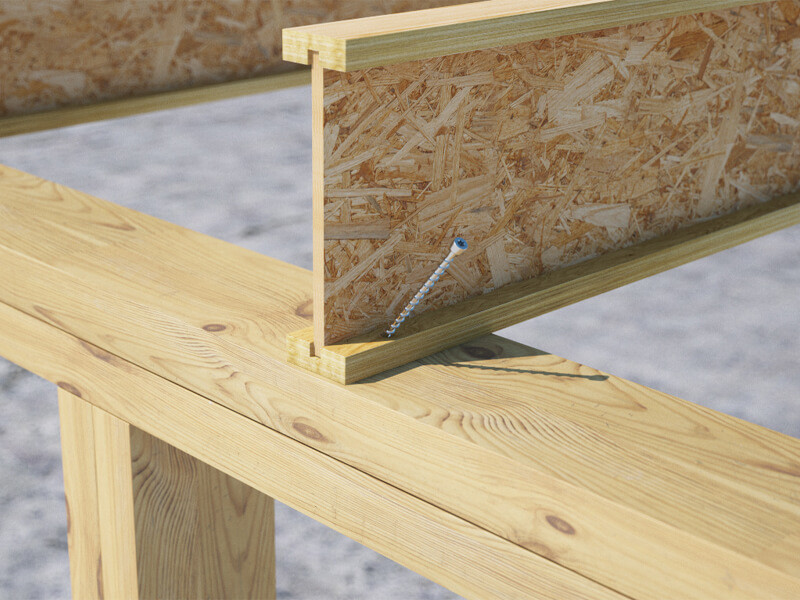

VGZ EVO FRAME è omologata per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra (α = 0° - 90°) ed è ideale per il fissaggio di travi I-Joist.

La sicurezza è certificata da numerosi test effettuati per qualsiasi direzione di inserimento. La filettatura profonda e l’acciaio ad alta resistenza (fy,k = 1000 N/mm2) assicurano eccellenti performance a trazione.

Il rivestimento multistrato C4 EVO da 20 μm con trattamento superficiale a base di resina epossidica e flakes di alluminio ha mostrato assenza di ruggine dopo test di 1440 ore di esposizione in nebbia salina secondo ISO 9227.

In acciaio al carbonio con rivestimento ad elevata resistenza alla corrosione, VGZ EVO FRAME è certificata per utilizzo all’esterno in classe di servizio 3 e in classe di corrosività atmosferica C4.

Ideale per utilizzo su pannelli a base di legno, legno massiccio e lamellare, X-Lam, LVL, legni ad alta densità, legni aggressivi contenenti tannino e legni trattati chimicamente. Classi di servizio 1, 2, e 3.

Caratteristiche

FOCUS connettore per sezioni strette
TESTA cilindrica a scomparsa
DIAMETRO 5,3 | 5,6 mm
LUNGHEZZA da 80 a 160 mm

Documentazione

Scheda Tecnica
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certificato ETA
Dichiarazione di prestazione (DOP) Scarica
File CAD

VGZ EVO FRAME

CODICE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pz.
VGZEVO580 - 5.3 80 70 0.21 3 1/8'' 2 3/4'' TX25 50
VGZEVO5100 - 5.3 100 90 0.21 4'' 3 1/2'' TX25 50
VGZEVO5120 - 5.3 120 110 0.21 4 3/4'' 4 3/8'' TX25 50
VGZEVO5140 - 5.6 140 130 0.23 5 1/2'' 5 1/8'' TX25 50
VGZEVO5160 - 5.6 160 150 0.23 6 1/4'' 6'' TX25 50
