CONNETTORE TUTTO FILETTO PER LEGNI DURI
VGZ HARDWOOD

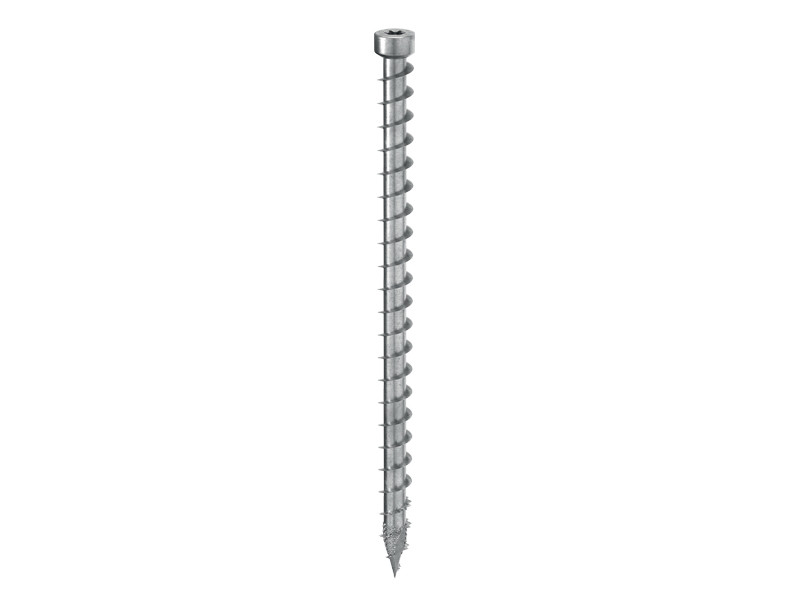

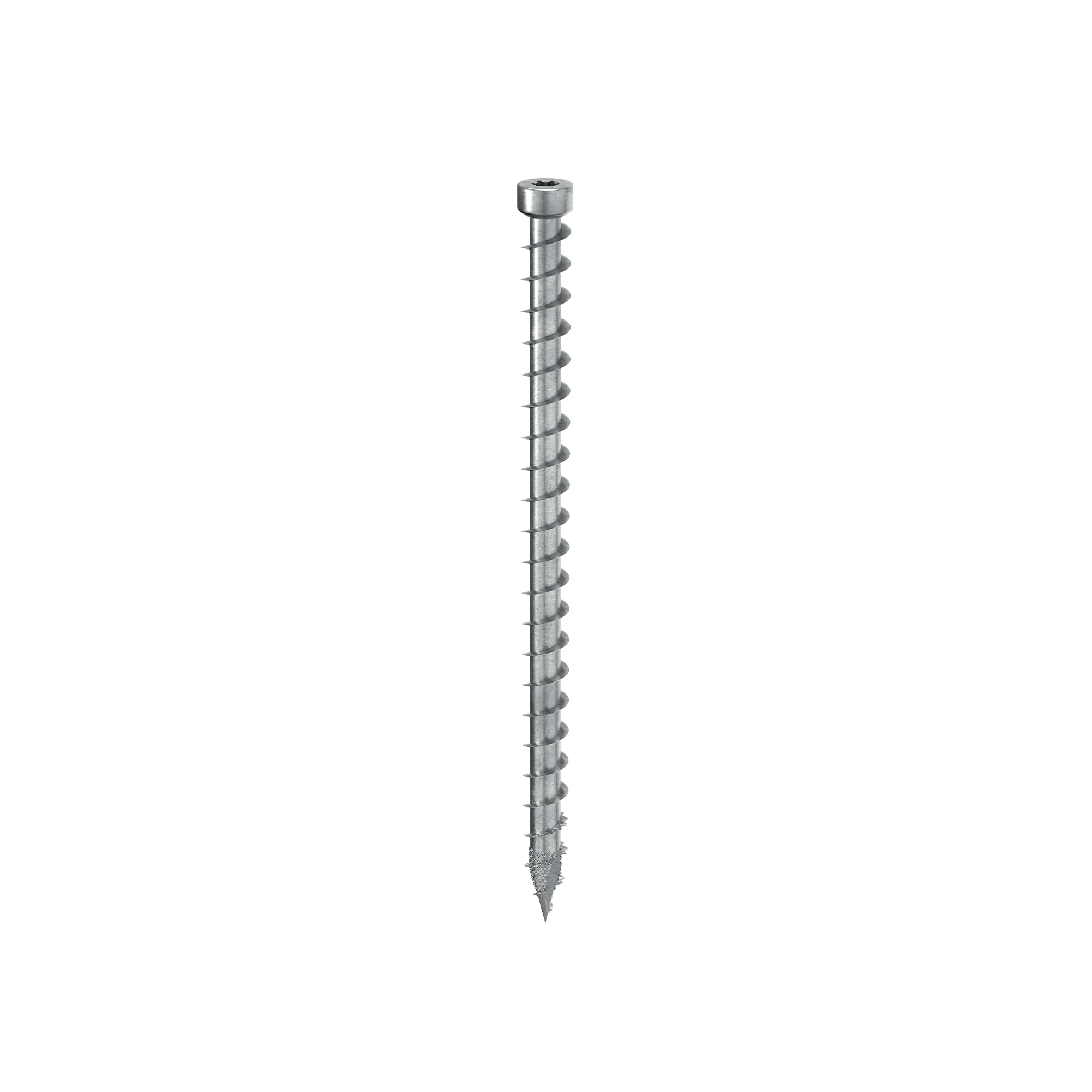

VGZ HARDWOOD è la vite per legni duri caratterizzata dalla speciale punta con geometria a diamante e filetto seghettato con intaglio.

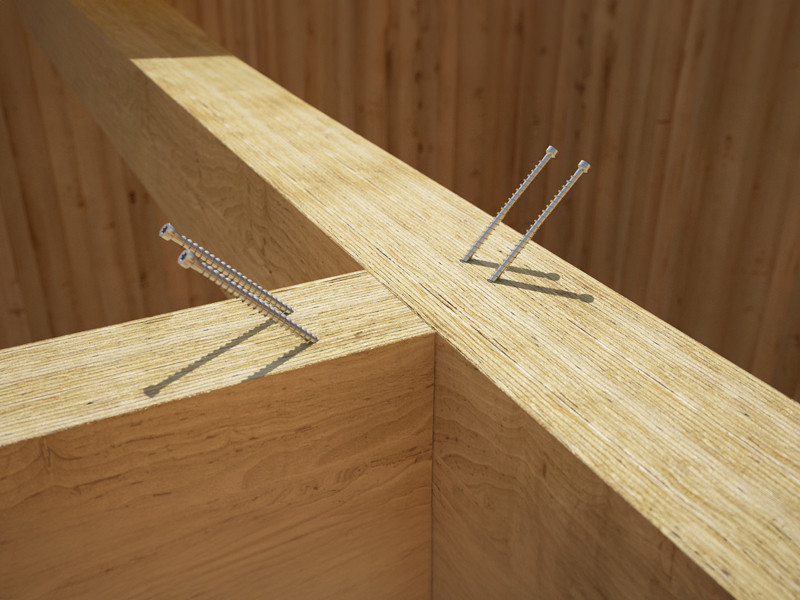

È certificata per uso con legni duri ad alta densità senza preforo, ed è l’ideale per giunzioni a scomparsa, accoppiamenti lignei e rinforzi strutturali.
Viti per legno VGZ HARDWOOD: anche se il gioco si fa duro, procedi senza preforo.
La vite per legno VGZ HARDWOOD è certificata ETA 11/0030 per utilizzo con legni ad alta densità senza preforo.
Omologata per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra (α = 0° - 90°), è caratterizzata da eccellenti performance a trazione grazie ad una filettatura profonda e un acciaio ad alta resistenza (fy,k = 1000 N/mm2).
VGZ HARDWOOD garantisce protezione al fuoco e idoneità al sisma. I valori sono testati, certificati e calcolati anche su legni ad alta densità come il microlamellare LVL di faggio. Utilizzo certificato senza ausilio di preforo fino a densità pari a 780 kg/m3.

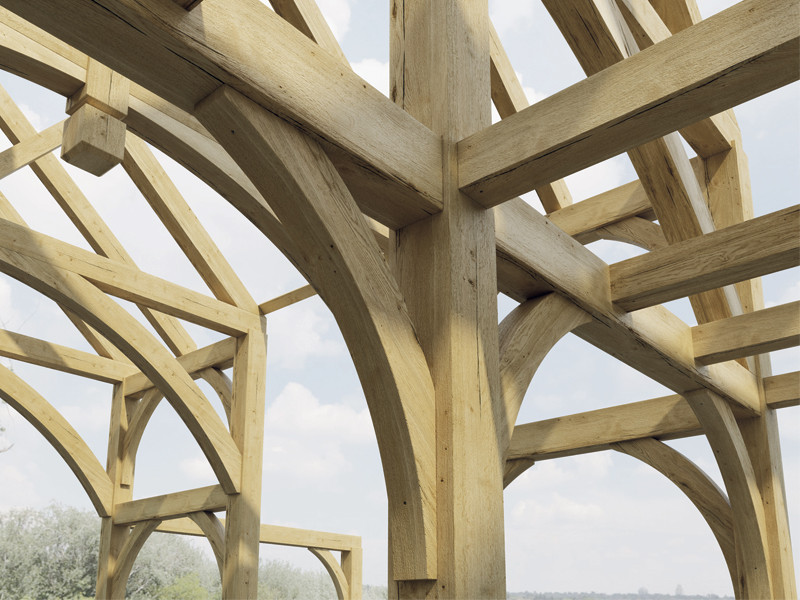

Testata anche su legni strutturali come faggio, cipresso, eucalipto, bambù.

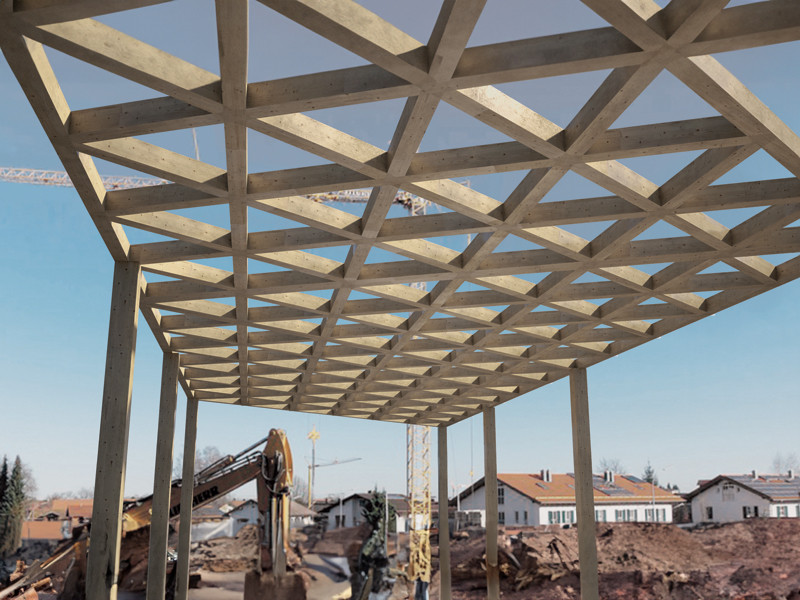

Realizzata in acciaio al carbonio con zincatura galvanica, è ideale per utilizzo con pannelli a base di legno, legno massiccio e lamellare, X-Lam, LVL, legni ad alta densità, legno di faggio, cipresso, eucalipto e bambù. Classi di servizio 1 e 2.
Caratteristiche
| FOCUS | connettore per legni duri |
|---|---|
| TESTA | cilindrica a scomparsa |
| DIAMETRO | 6,0 | 8,0 mm |
| LUNGHEZZA | da 140 a 320 mm |
Documentazione
Scheda Tecnica
|
|
|---|---|
Scheda Tecnica USA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
VGZ HARDWOOD
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| VGZH6140 | - | 6 | 140 | 130 | 0.24 | 5 1/2'' | 5 1/8'' | TX30 | 25 |
| VGZH6180 | - | 6 | 180 | 170 | 0.24 | 7 1/8'' | 6 3/4'' | TX30 | 25 |
| VGZH6220 | - | 6 | 220 | 210 | 0.24 | 8 5/8'' | 8 1/4'' | TX30 | 25 |
| VGZH6260 | - | 6 | 260 | 250 | 0.24 | 10 1/4'' | 10'' | TX30 | 25 |
| VGZH6280 | - | 6 | 280 | 270 | 0.24 | 11'' | 10 5/8'' | TX30 | 25 |
| VGZH6320 | - | 6 | 320 | 310 | 0.24 | 12 5/8'' | 12 3/16'' | TX30 | 25 |
| VGZH6420 | - | 6 | 420 | 410 | 0.24 | 16 9/16'' | 16 1/8'' | TX30 | 25 |
| VGZH8200 | - | 8 | 200 | 190 | 0.32 | 8'' | 7 1/2'' | TX40 | 25 |
| VGZH8240 | - | 8 | 240 | 230 | 0.32 | 9 1/2'' | 9 1/16'' | TX40 | 25 |
| VGZH8280 | - | 8 | 280 | 270 | 0.32 | 11'' | 10 5/8'' | TX40 | 25 |
| VGZH8320 | - | 8 | 320 | 310 | 0.32 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGZH8360 | - | 8 | 360 | 350 | 0.32 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
| VGZH8400 | - | 8 | 400 | 390 | 0.32 | 15 3/4'' | 15 3/8'' | TX40 | 25 |
| VGZH8440 | - | 8 | 440 | 430 | 0.32 | 17 1/4'' | 16 15/16'' | TX40 | 25 |
