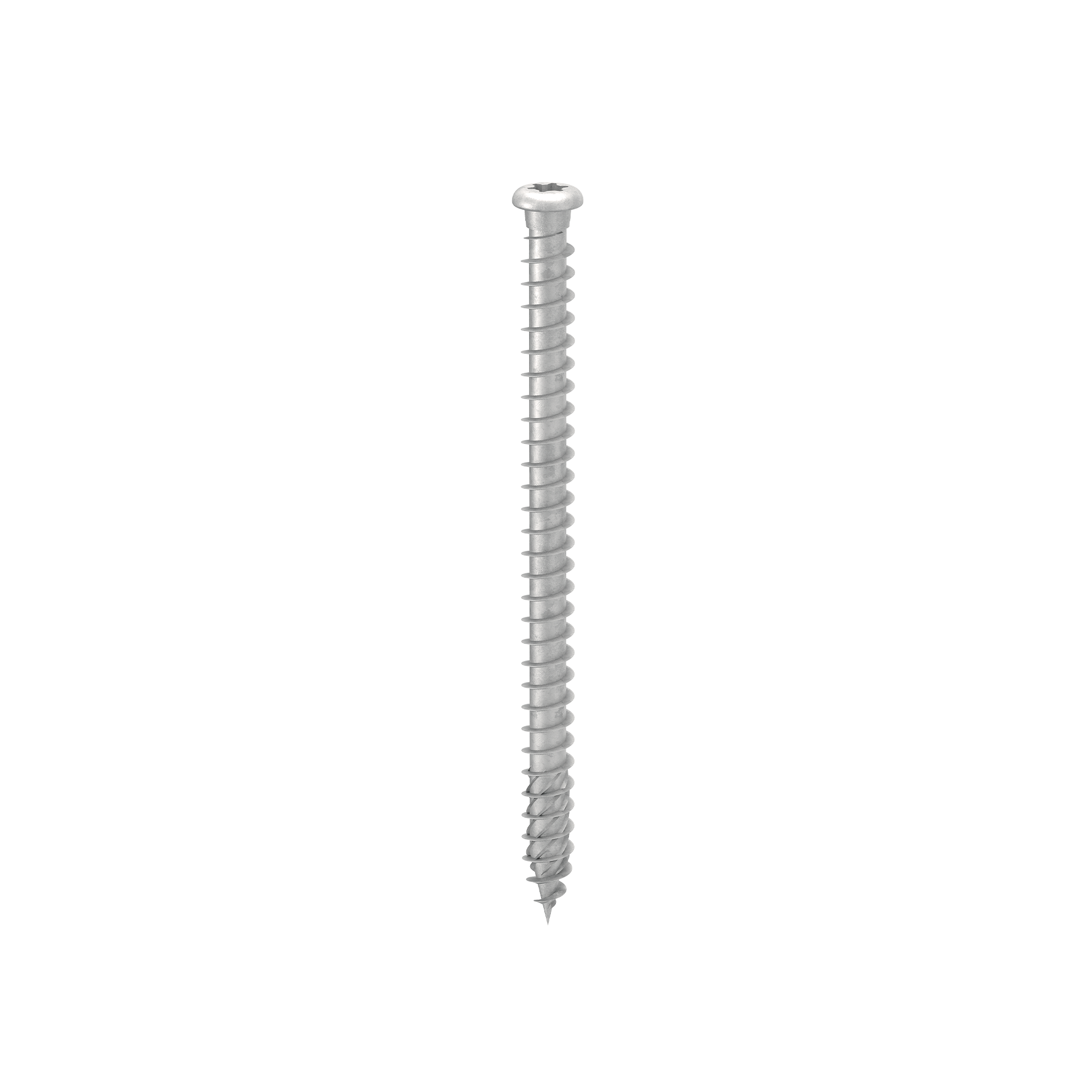

VITE A TESTA TONDA PER PIASTRE SU LEGNI DURI
LBS HARDWOOD EVO
La classe di resistenza alla corrosione atmosferica (C4) del rivestimento C4 EVO è stata testata dal Research Institutes of Sweden - RISE. Rivestimento idoneo all'uso in applicazioni su legni con livello di acidita (pH) maggiore di 4, come abete, larice e pino (vedi pag. 314).
Speciale punta con elementi fendenti in rilievo. Certificazione ETA-11/0030 permette l’utilizzo con legni ad alta densità interamente senza preforo. Omologata per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra.

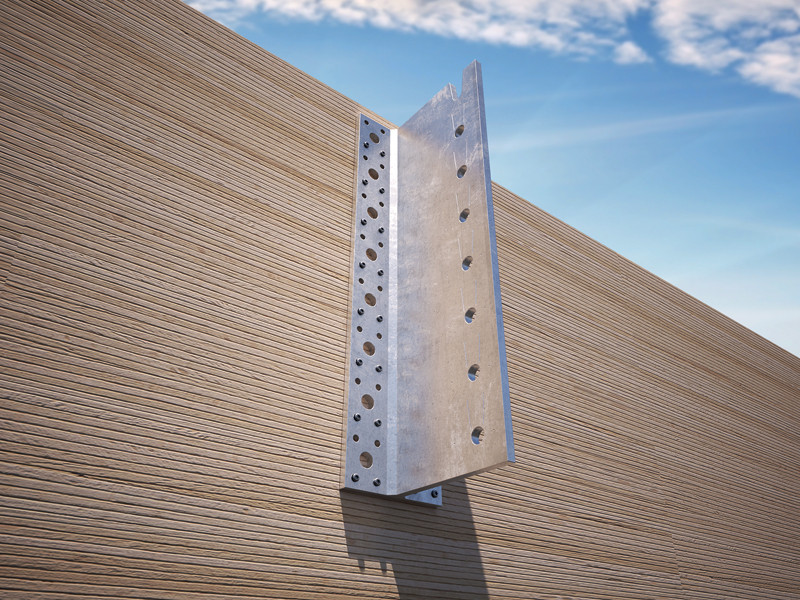

Il diametro del nocciolo interno della vite è stato maggiorato rispetto alla versione LBS per garantire l'avvitamento nei legni con le densità più alte. Il sottotesta cilindrico è stato studiato per il fissaggio di elementi meccanici e per produrre un effetto di incastro con il foro della piastra che garantisce eccellenti perfornance statiche.
Documentazione
Scheda Tecnica
|
|
|---|---|
Scheda Tecnica USA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
LBS HARDWOOD EVO
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| LBSHEVO580 | - | 5 | 80 | 76 | 0.2 | 3 1/8'' | 3'' | TX20 | 200 |
| LBSHEVO5100 | - | 5 | 100 | 96 | 0.2 | 4'' | 3 3/4'' | TX20 | 200 |
| LBSHEVO5120 | - | 5 | 120 | 116 | 0.2 | 4 3/4'' | 4 9/16'' | TX20 | 200 |
| LBSHEVO760 | - | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 |
| LBSHEVO780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 |
| LBSHEVO7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
| LBSHEVO7120 | - | 7 | 120 | 115 | 0.28 | 4 3/4'' | 4 1/2'' | TX30 | 100 |
| LBSHEVO7160 | - | 7 | 160 | 155 | 0.28 | 6 1/4'' | 6 1/8'' | TX30 | 100 |
| LBSHEVO7200 | - | 7 | 200 | 195 | 0.28 | 8'' | 7 11/16'' | TX30 | 100 |
