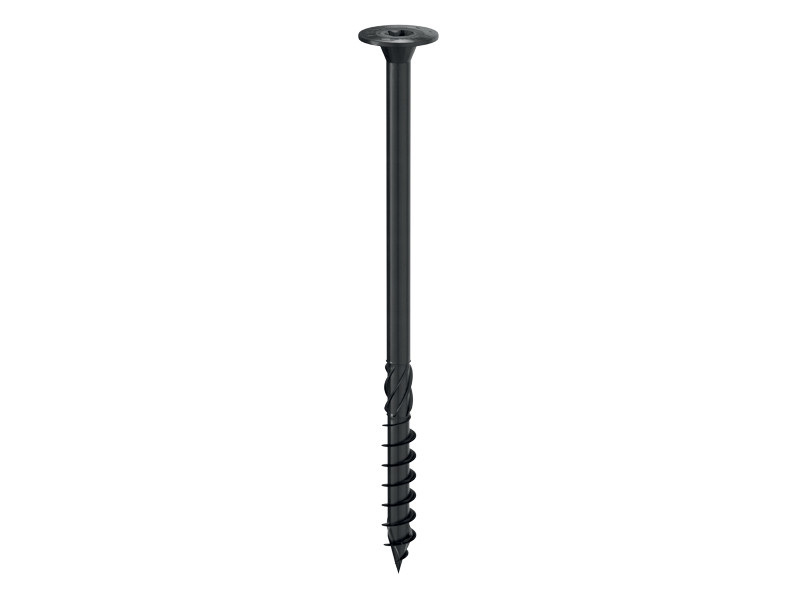

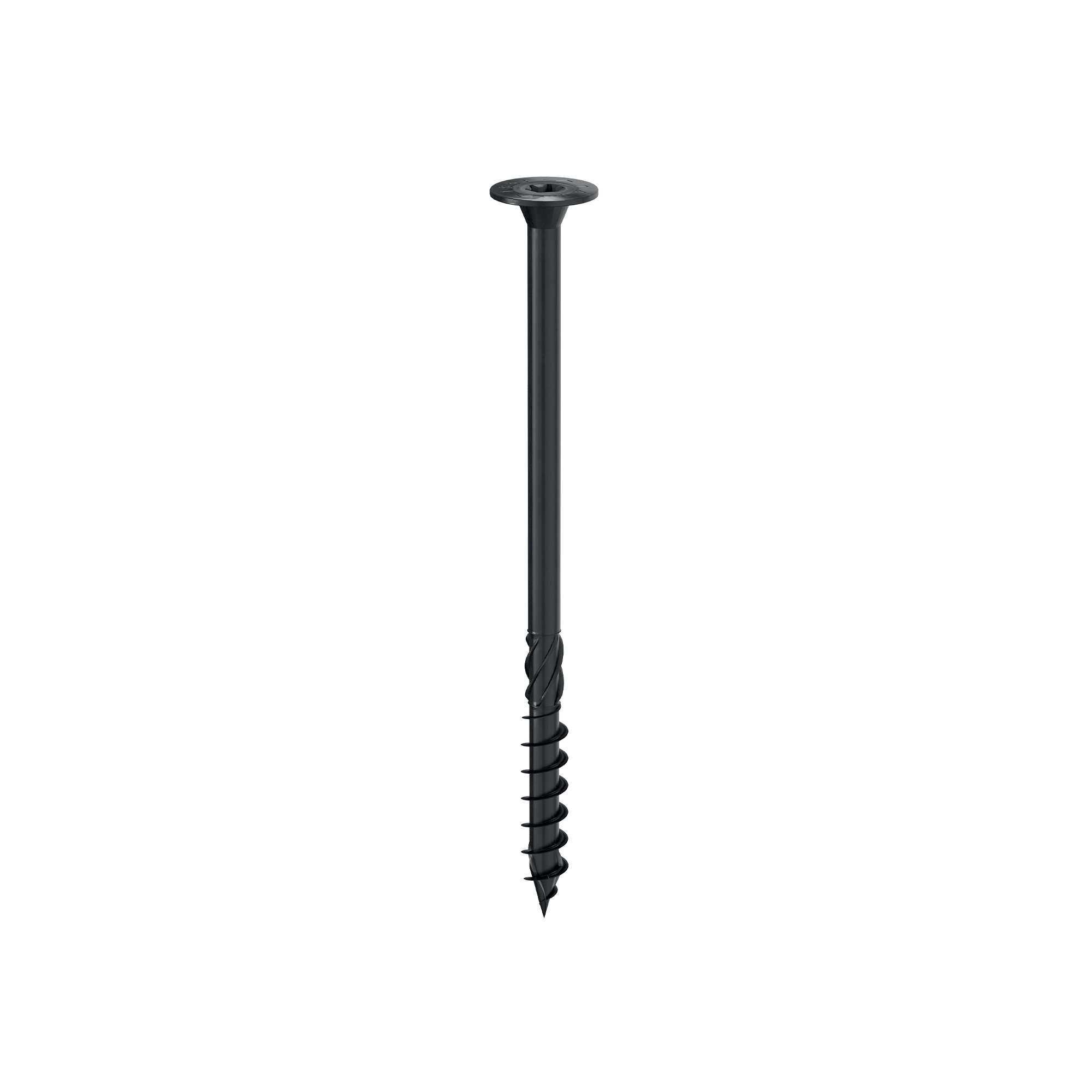

VITE A TESTA LARGA PIATTA
TBS FRAME
New
La testa larga garantisce un'ottima capacità di serraggio del giunto; la forma piatta permette una giunzione senza spessori aggiuntivi sulla superficie lignea, permettendo così il fissaggio di piastre sullo stesso elemento senza interferenze.

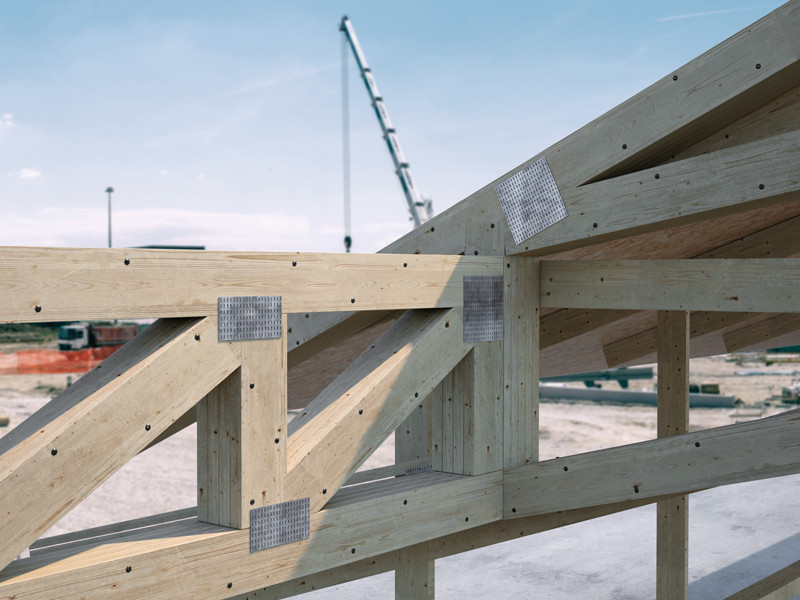

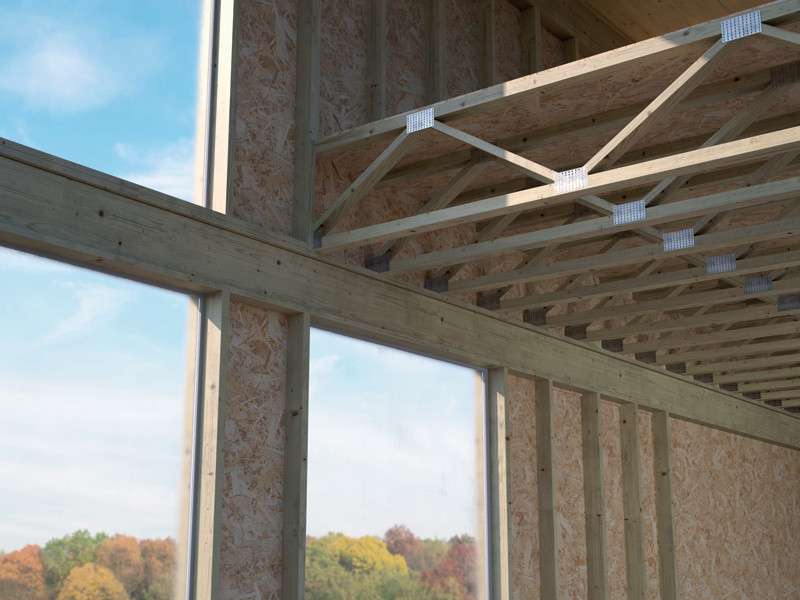

Il filetto corto e di lunghezza fissa a 1 1/3" (34 mm) è ottimizzato per il fissaggio di elementi multistrato (Multi-ply) per la costruzione a telaio leggero.
Rivestita con E-coating nero per una facile riconoscibilità in cantiere ed una maggior resistenza alla corrosione.
La TBSF si installa facilmente e senza preforo. Possono essere utilizzate più viti in meno spazio e viti di dimensioni maggiori in elementi più piccoli
Documentazione
Scheda Tecnica
|
|
|---|---|
Scheda Tecnica USA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
TBS FRAME
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| TBSF873 | - | 8 | 73 | 34 | 0.32 | 2 7/8'' | 1 5/16'' | TX40 | 50 |
| TBSF886 | - | 8 | 86 | 34 | 0.32 | 3 3/8'' | 1 5/16'' | TX40 | 50 |
| TBSF898 | - | 8 | 98 | 34 | 0.32 | 3 7/8'' | 1 5/16'' | TX40 | 50 |
| TBSF8111 | - | 8 | 111 | 34 | 0.32 | 4 3/8'' | 1 5/16'' | TX40 | 50 |
| TBSF8130 | - | 8 | 130 | 34 | 0.32 | 5 1/8'' | 1 5/16'' | TX40 | 50 |
| TBSF8149 | - | 8 | 149 | 34 | 0.32 | 5 7/8'' | 1 5/16'' | TX40 | 50 |
| TBSF8175 | - | 8 | 175 | 34 | 0.32 | 6 7/8'' | 1 5/16'' | TX40 | 50 |
