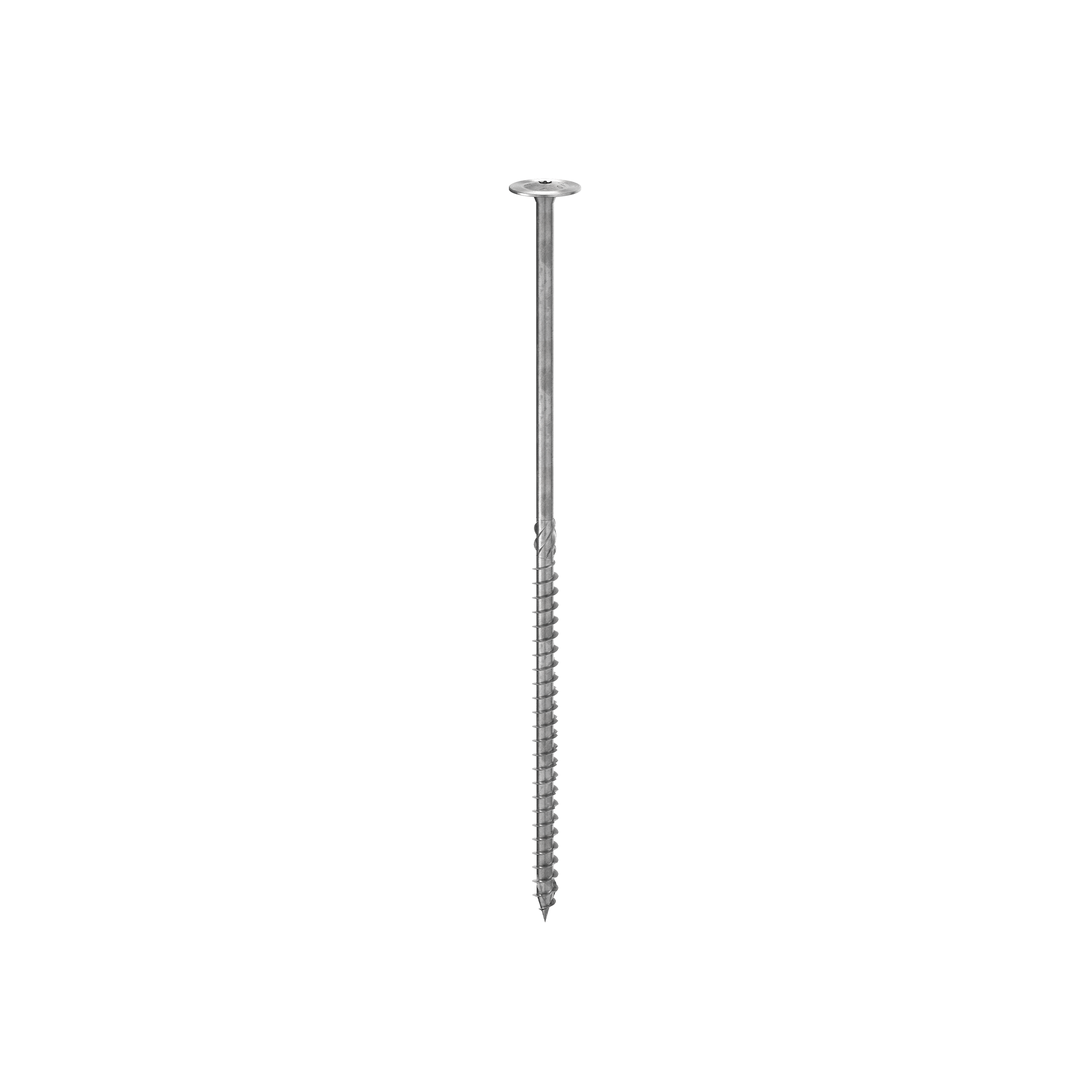

VITE A TESTA LARGA XL
TBS MAX
La testa larga maggiorata garantisce un'eccellente resistenza alla penetrazione della testa e capacità di serraggio del giunto.
Il filetto maggiorato della TBS MAX garantisce un'ottima capacità di resistenza ad estrazione e chiusura del giunto.

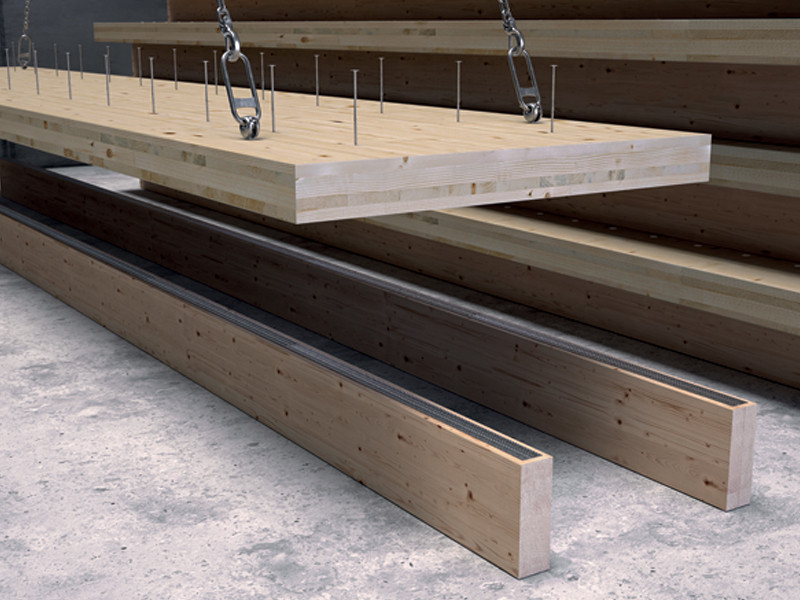

Grazie alla testa larga maggiorata e al filetto maggiorato è la vite ideale nella produzione dei solai nervati (Rippendecke, ribbed floor). Utilizzato
insieme allo SHARP METAL ottimizza il numero dei fissaggi evitando l’impiego di presse nelle fasi di incollaggio tra gli elementi lignei.
Grazie alla punta 3 THORNS, le distanze minime di installazione si riducono. Possono essere utilizzate più viti in meno spazio e viti di dimensioni maggiori in elementi più piccoli. Costi e tempi per la realizzazione del progetto sono minori.
Documentazione
Scheda Tecnica
|
|
|---|---|
Guida Distanze Minime
|
|
Scheda Tecnica USA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
TBS MAX
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| TBSMAX8120 | - | 8 | 120 | 100 | 0.32 | 4 3/4'' | 4'' | TX40 | 50 |
| TBSMAX8160 | - | 8 | 160 | 120 | 0.32 | 6 1/4'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8180 | - | 8 | 180 | 120 | 0.32 | 7 1/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8200 | - | 8 | 200 | 120 | 0.32 | 8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8220 | - | 8 | 220 | 120 | 0.32 | 8 5/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8240 | - | 8 | 240 | 120 | 0.32 | 9 1/2'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8280 | - | 8 | 280 | 120 | 0.32 | 11'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8320 | - | 8 | 320 | 120 | 0.32 | 12 5/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8360 | - | 8 | 360 | 120 | 0.32 | 14 1/4'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8400 | - | 8 | 400 | 120 | 0.32 | 15 3/4'' | 4 3/4'' | TX40 | 50 |
