CONNETTORE A CERNIERA PER COSTRUZIONI POST AND BEAM
ALUMEGA

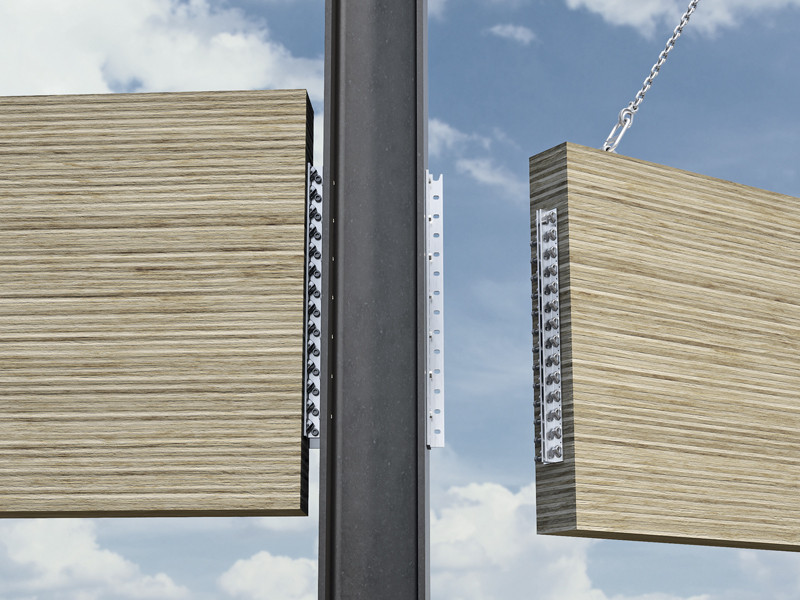

ALUMEGA è il connettore che standardizza le giunzioni trave-trave e trave-pilastro per i sistemi post and beam, anche con luci elevate.
Il connettore a cerniera ALUMEGA permette il comportamento teorico ipotizzato nel progetto delle connessioni legno-legno:
- Agisce come una connessione a cerniera che consente la libera rotazione della trave agli estremi
- In caso di sisma o vento, la connessione segue la rotazione del pilastro conservando la resistenza a taglio per carichi gravitazionali provenienti dal solaio e riducendo i danni strutturali

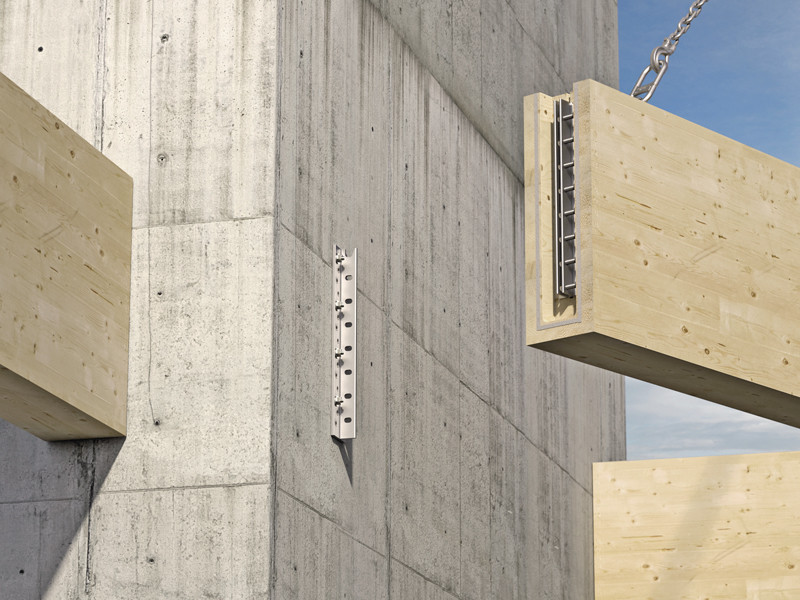

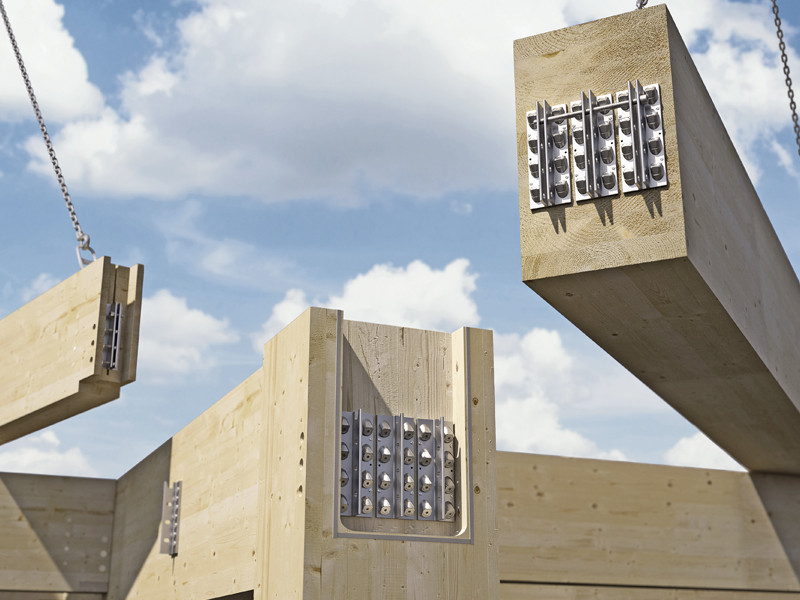

- La possibilità di affiancare più moduli consente di risolvere tutte le connessioni su legno, calcestruzzo e acciaio
Video
ALUMEGA: tolleranza di installazione e capacità rotazionale.
È il connettore con la più ampia tolleranza di installazione rispetto a qualsiasi altro connettore ad alta capacità sul mercato:
• grazie ai fori asolati orizzontalmente, ALUMEGA può scorrere di 8mm (+-4mm) in direzione assiale
• la sua speciale geometria consente una tolleranza laterale perpendicolare alla trave secondaria
• dopo un severo iter normativo è stato testato e certificato secondo ETA-23/0824
Grazie ai fori asolati, la connessione è ideale per la prevenzione dei danni sismici. Il comportamento statico a cerniera evita momenti flettenti agli appoggi dovuti all'inflessione della trave.
ALUMEGA: preinstallabile e facile da montare.
La svasatura superiore consente l'utilizzo di un bullone come aiuto al posizionamento. La connessione può essere preassemblata in stabilimento e completata in cantiere con semplici bulloni per acciaio.
Documentazione
Scheda Tecnica
|
|
|---|---|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
|
Foglio di calcolo Alumega_calculator
|
Istruzioni di Posa
| Istruzioni Di Posa (Alumega HV - JV) | |
|---|---|
| Manuale d'installazione (JIGALUMEGA) |

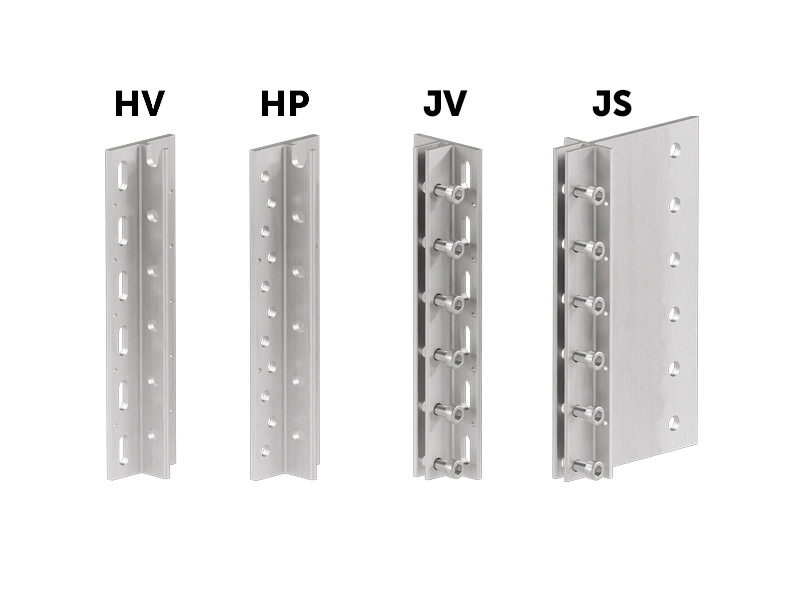

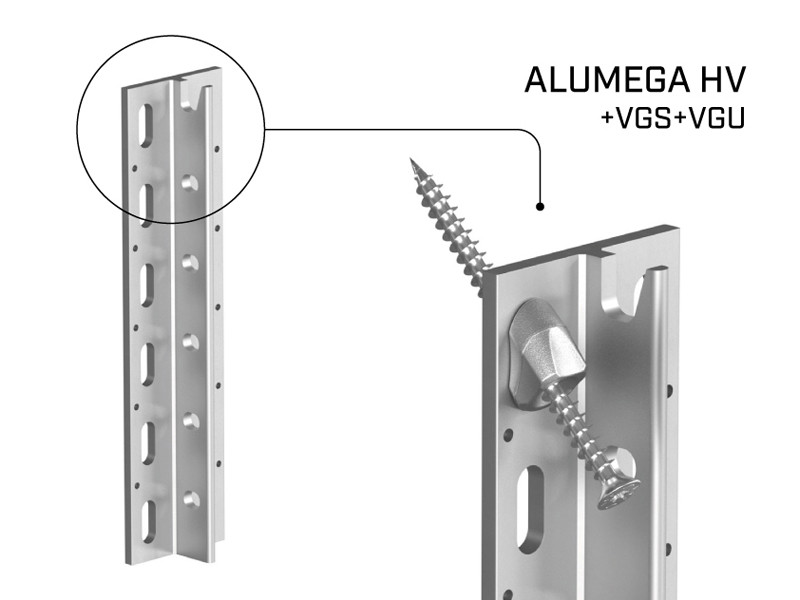

HV – CONNETTORE PER ELEMENTO PRINCIPALE (HEADER) PER LEGNO CON VITI INCLINATE
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| ALUMEGA240HV | 95 | 50 | 240 | 1 |
| ALUMEGA360HV | 95 | 50 | 360 | 1 |
| ALUMEGA480HV | 95 | 50 | 480 | 1 |
| ALUMEGA600HV | 95 | 50 | 600 | 1 |
| ALUMEGA720HV | 95 | 50 | 720 | 1 |
| ALUMEGA840HV | 95 | 50 | 840 | 1 |

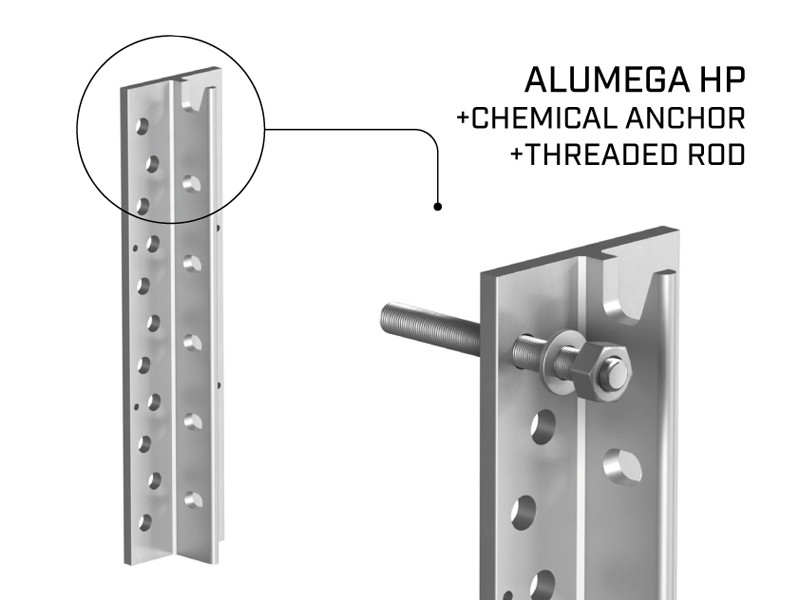

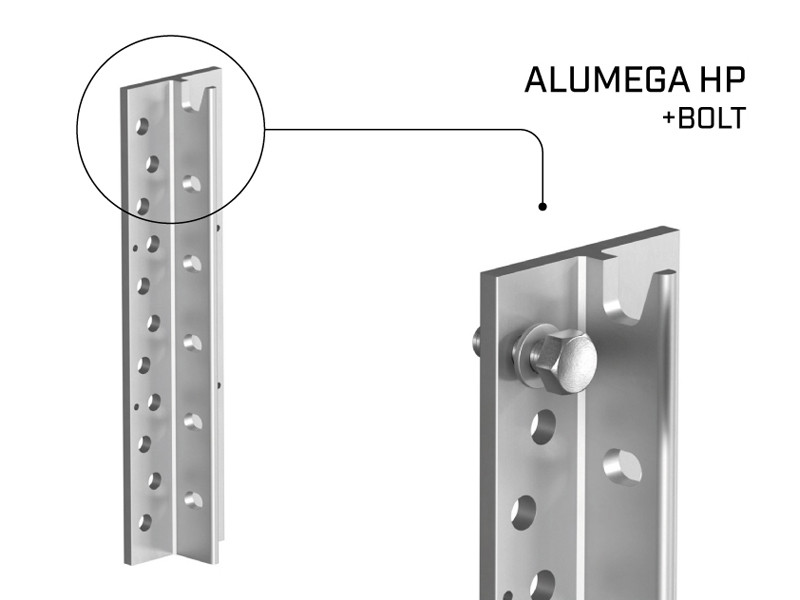

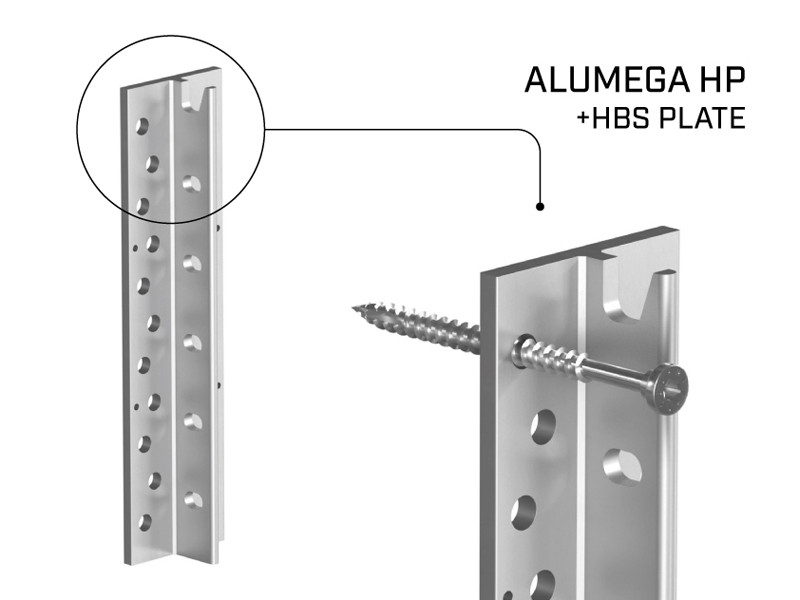

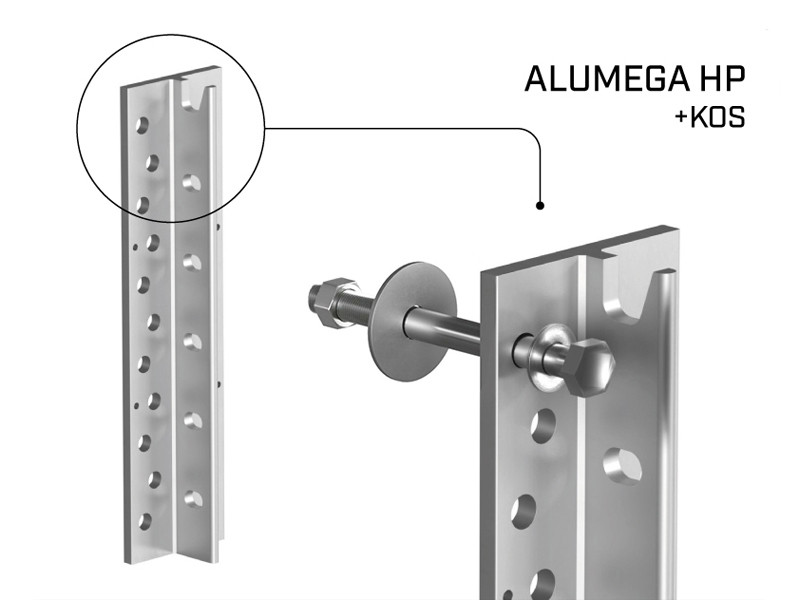

HP – CONNETTORE PER ELEMENTO PRINCIPALE (HEADER) PER LEGNO, CALCESTRUZZO E ACCIAIO
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| ALUMEGA240HP | 95 | 50 | 240 | 1 |
| ALUMEGA360HP | 95 | 50 | 360 | 1 |
| ALUMEGA480HP | 95 | 50 | 480 | 1 |
| ALUMEGA600HP | 95 | 50 | 600 | 1 |
| ALUMEGA720HP | 95 | 50 | 720 | 1 |
| ALUMEGA840HP | 95 | 50 | 840 | 1 |

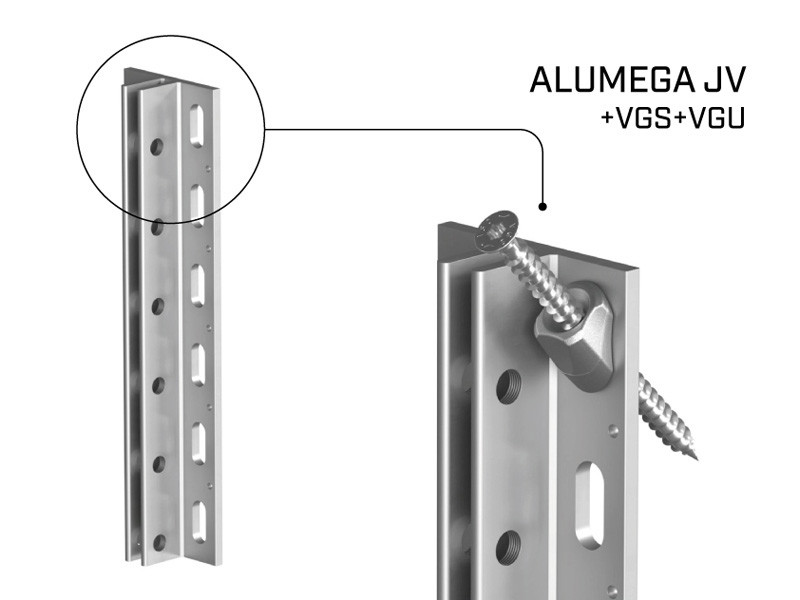

JV – CONNETTORE PER TRAVE (JOIST) CON VITI INCLINATE
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| ALUMEGA240JV | 95 | 49 | 240 | 1 |
| ALUMEGA360JV | 95 | 49 | 360 | 1 |
| ALUMEGA480JV | 95 | 49 | 480 | 1 |
| ALUMEGA600JV | 95 | 49 | 600 | 1 |
| ALUMEGA720JV | 95 | 49 | 720 | 1 |
| ALUMEGA840JV | 95 | 49 | 840 | 1 |

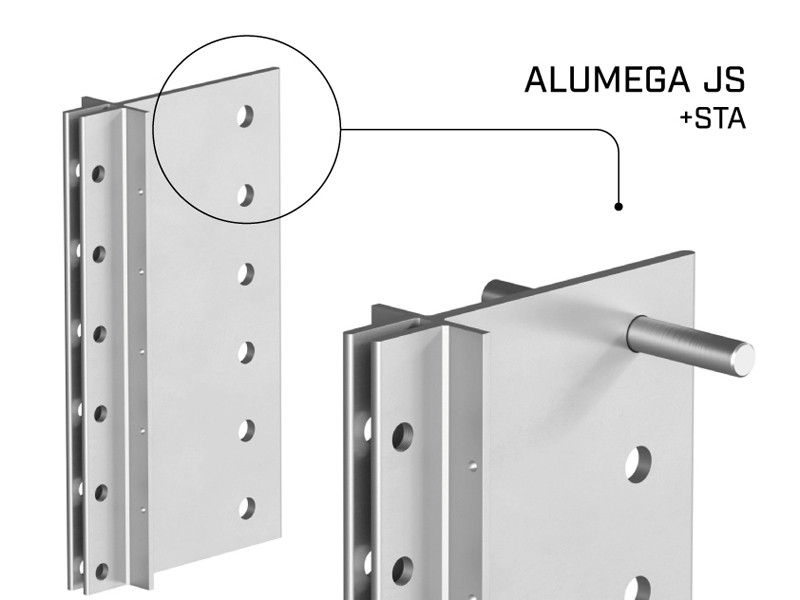

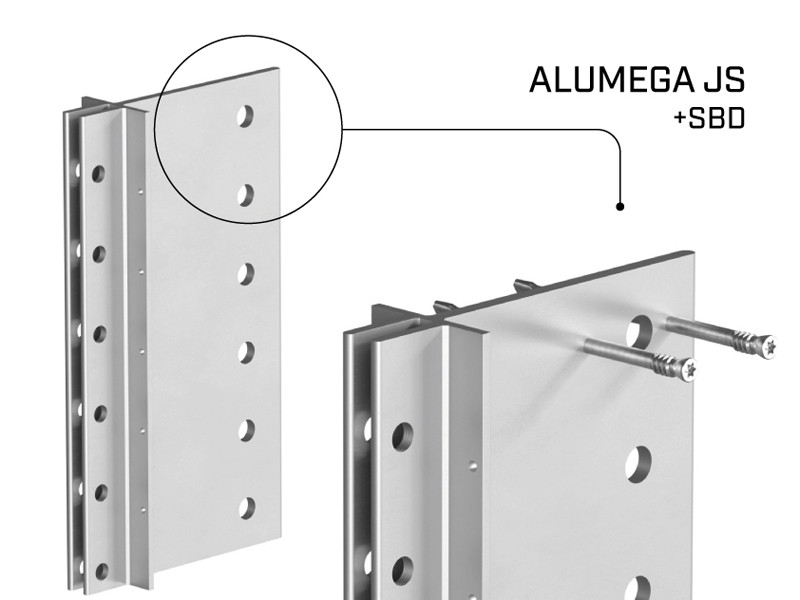

JS - CONNETTORE PER TRAVE (JOIST) CON SPINOTTI STA/SBD
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| ALUMEGA240JS | 68 | 49 | 240 | 1 |
| ALUMEGA360JS | 68 | 49 | 360 | 1 |
| ALUMEGA480JS | 68 | 49 | 480 | 1 |
| ALUMEGA600JS | 68 | 49 | 600 | 1 |
| ALUMEGA720JS | 68 | 49 | 720 | 1 |
| ALUMEGA840JS | 68 | 49 | 840 | 1 |
MEGABOLT - BULLONE TESTA CILINDRICA CON CAVA ESAGONALE
| CODICE | d
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|
| MEGABOLT12030 | 12 | 30 | 100 |
| MEGABOLT12150 | 12 | 150 | 50 |
| MEGABOLT12270 | 12 | 270 | 25 |
CHIAVE ESAGONALE 10 mm
| CODICE | d₁
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|
| HEX10L234 | 10 | 234 | 1 |
JIG ALUMEGA
| CODICE | descrizione | pz. |
|---|---|---|
| JIGALUMEGA10 | 82 (1J) - 97 (1H) | 1 |
| JIGALUMEGA22 | 94 (2J) - 109 (2H) | 1 |
