CONNETTORE A SCOMPARSA AD AGGANCIO LEGNO-LEGNO
LOCK T MIDI
LOCK T MIDI è l’innovativa piastra ad aggancio per giunzioni legno-legno completamente nascoste che assicura resistenze eccezionali.
Disassemblabile con semplicità, è ideale per la realizzazione di piccole strutture ed è utilizzabile a scomparsa anche con elementi di sezione ridotta.
Ottimale per sistemi post and beam, carport, pergole o solai, sia in ambienti interni che in applicazioni outdoor.
Video
LOCK T MIDI: FORTE, SICURO, SMONTABILE, ADATTO PER AMBIENTI AGGRESSIVI.

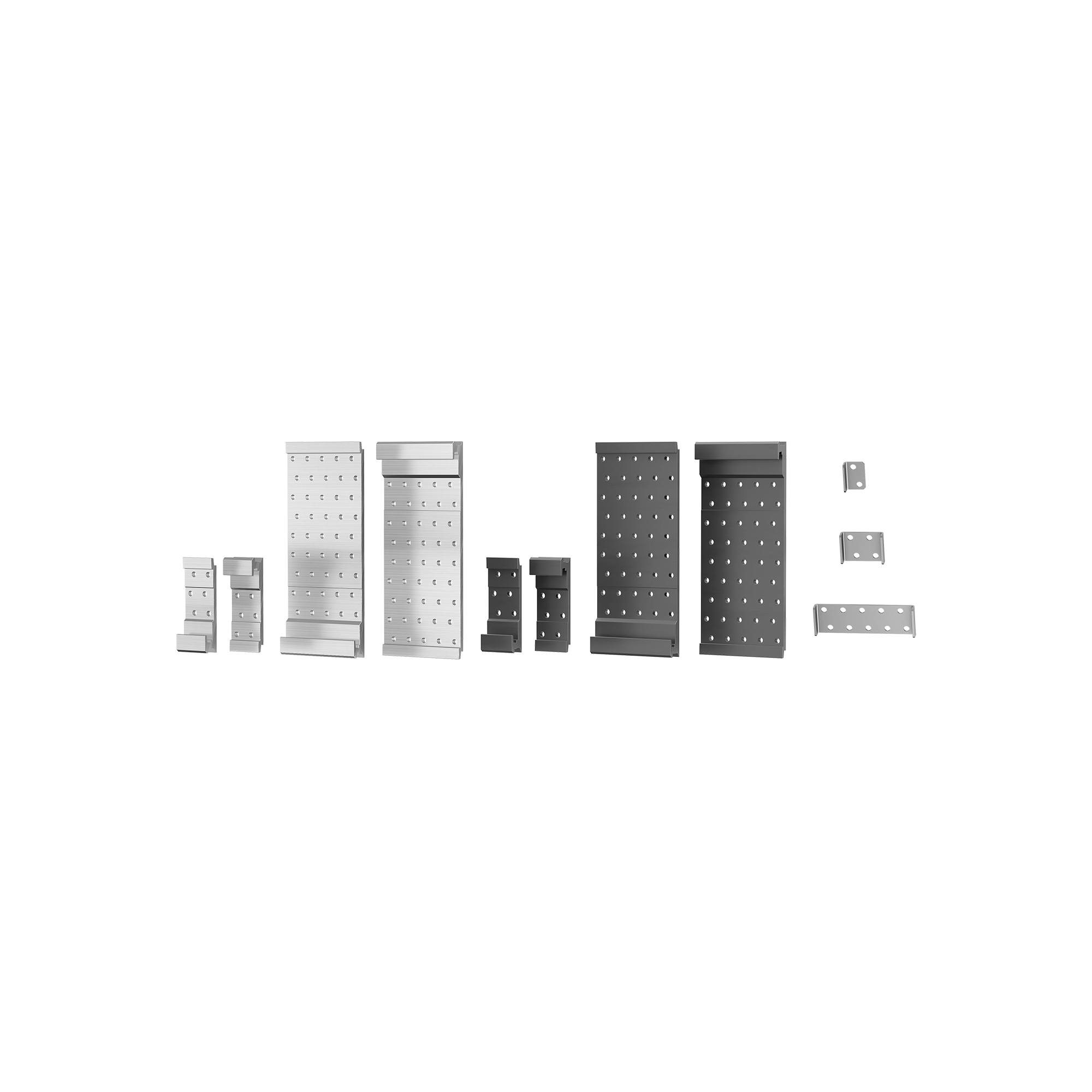

LOCK T MIDI è una piastra forata tridimensionale in lega di alluminio. Il connettore può essere posato in molteplici configurazioni: con fresatura nell'elemento principale o nella trave secondaria per un'installazione a scomparsa, oppure senza tagli speciali per un'installazione a vista.
La piastra ad aggancio per giunzioni legno-legno LOCK T MIDI è disponibile in due versioni: standard o EVO, verniciata in un colore nero grafite particolare per le sue performance. Tutte e due le versioni si possono utilizzare con tre varietà di viti: in acciaio inossidabile martensitico, in acciaio al carbonio e con rivestimento C4 EVO. L’ideale combinazione tra connettore e vite adempie a tutte le esigenze di fissaggio: pensiamo agli ambienti aggressivi o alla presenza di legni aggressivi contenenti tannino, come castagno e rovere.
Le piastrine di bloccaggio laterale LOCK STOP e la vite anti-sfilamento verticale permettono di avere in ciascuna configurazione resistenze certificate in tutte le direzioni.
La giunzione con fresatura nell’elemento principale permette di soddisfare i requisiti di resistenza al fuoco.
Grazie al montaggio con un'unica tipologia di vite, l'installazione di LOCK T MIDI è facile e rapida. Le due parti del connettore possono essere preinstallate sugli elementi in legno fuori opera, senza la necessità di eseguire fissaggi in cantiere.
Documentazione
Scheda Tecnica
|
|
|---|---|
LOCK: Scelta del connettore e guida alla durabilità
|
|
Scheda Tecnica USA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
|
LOCK Calculator – Spreadsheet according to Eurocode 1995
|
|
LOCK Calculator – Spreadsheet according to NDS (USA building code)
|
LOCK T MIDI
| CODICE | B
[mm]
|
H
[mm]
|
P
[mm]
|
pz. |
|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 25 |
| LOCKT50175 | 50 | 175 | 22 | 18 |
| LOCKT75175 | 75 | 175 | 22 | 12 |
| LOCKT75215 | 75 | 215 | 22 | 12 |
| LOCKT100215 | 100 | 215 | 22 | 8 |
| LOCKT75240 | 75 | 240 | 22 | 20 |
| LOCKT100240 | 100 | 240 | 22 | 10 |
| LOCKT125240 | 125 | 240 | 22 | 10 |
| LOCKT75265 | 75 | 265 | 22 | 20 |
| LOCKT100265 | 100 | 265 | 22 | 10 |
| LOCKT125265 | 125 | 265 | 22 | 10 |
| LOCKT75290 | 75 | 290 | 22 | 20 |
| LOCKT100290 | 100 | 290 | 22 | 10 |
| LOCKT125290 | 125 | 290 | 22 | 10 |
LOCK T MIDI EVO
| CODICE | B
[mm]
|
H
[mm]
|
P
[mm]
|
pz. |
|---|---|---|---|---|
| LOCKTEVO50135 | 50 | 135 | 22 | 25 |
| LOCKTEVO50175 | 50 | 175 | 22 | 18 |
| LOCKTEVO75175 | 75 | 175 | 22 | 12 |
| LOCKTEVO75215 | 75 | 215 | 22 | 12 |
| LOCKTEV100215 | 100 | 215 | 22 | 8 |
| LOCKTEV75240 | 75 | 240 | 22 | 20 |
| LOCKTEV100240 | 100 | 240 | 22 | 10 |
| LOCKTEV125240 | 125 | 240 | 22 | 10 |
| LOCKTEV75265 | 75 | 265 | 22 | 20 |
| LOCKTEV100265 | 100 | 265 | 22 | 10 |
| LOCKTEV125265 | 125 | 265 | 22 | 10 |
| LOCKTEV75290 | 75 | 290 | 22 | 20 |
| LOCKTEV100290 | 100 | 290 | 22 | 10 |
| LOCKTEV125290 | 125 | 290 | 22 | 10 |
LOCK STOP
| CODICE | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 15 | 1.5 | 50 |
| LOCKSTOP50 | 56 | 40 | 15.5 | 2.5 | 40 |
| LOCKSTOP75 | 81 | 40 | 15.5 | 2.5 | 20 |
| LOCKSTOP100 | 106 | 40 | 15.5 | 2.5 | 20 |
| LOCKSTOP125 | 131 | 40 | 15.5 | 2.5 | 20 |
Voci di Capitolato
Fornitura e posa in opera di connettore a scomparsa ad aggancio legno-legno, tipo LOCK T MIDI.
Marcatura CE in accordo a ETA 19/0831
Campi d'impiego:
– Giunzione legno-legno
Materiale:
– Piastra forata tridimensionale in lega di alluminio
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
