ANGOLARE UNIVERSALE PER FORZE DI TAGLIO E TRAZIONE
NINO
Gli angolari NINO introducono nella gamma Rothoblaas il nuovo concetto di angolare universale. Nascono dalla semplicità degli angolari per edifici WBR, per sposare la qualità tecnica degli angolari TITAN.

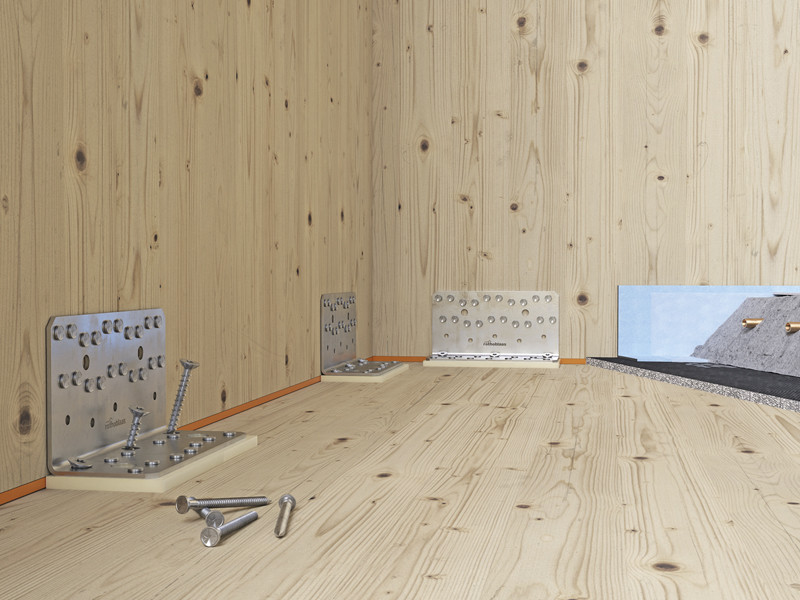

NINO, la soluzione di fissaggio universale per pareti in legno.

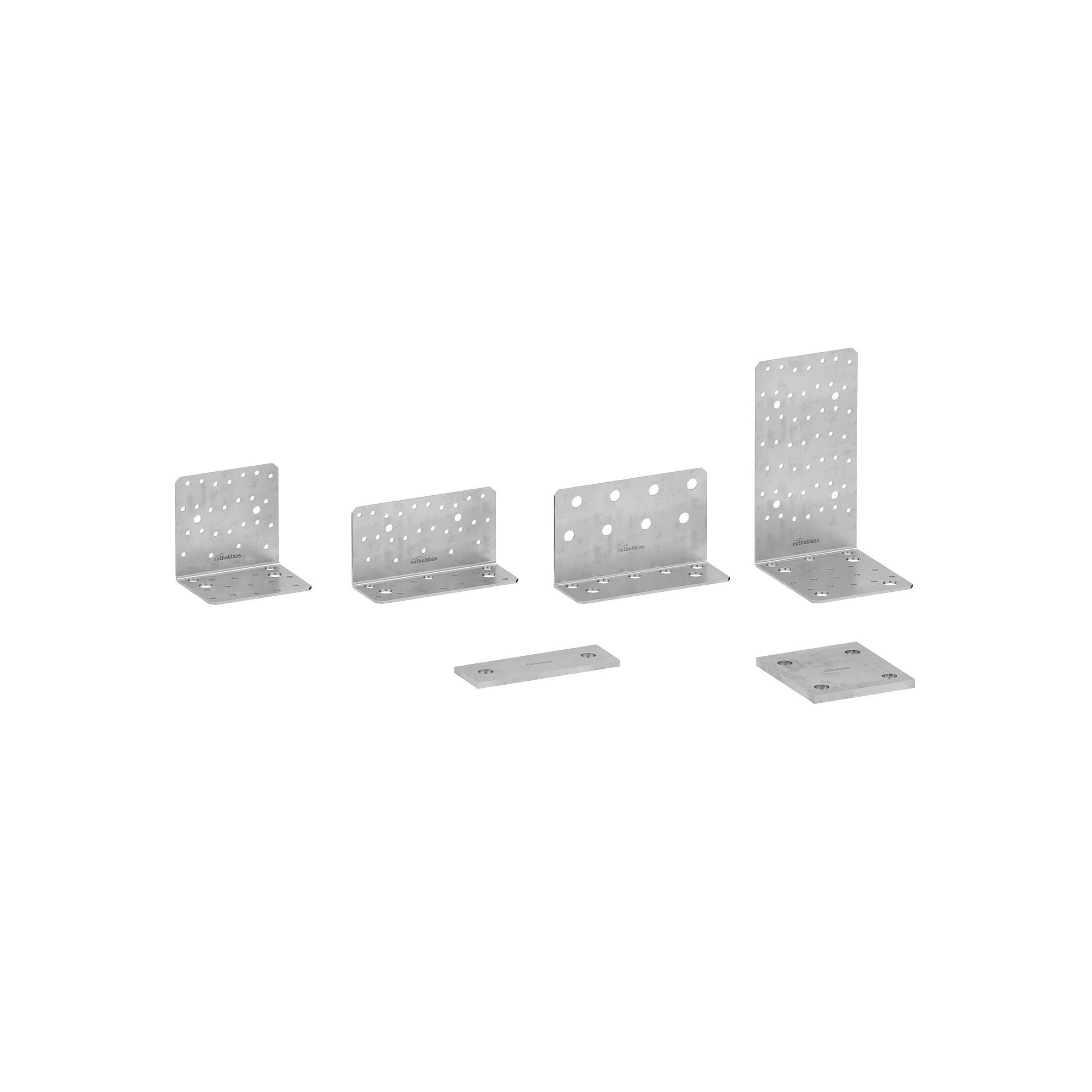

Disponibili in quattro taglie per assecondare molteplici esigenze di fissaggio, date ad esempio da una posa rialzata della parete su cordolo in calcestruzzo o dalla presenza di una controparete in cartongesso.

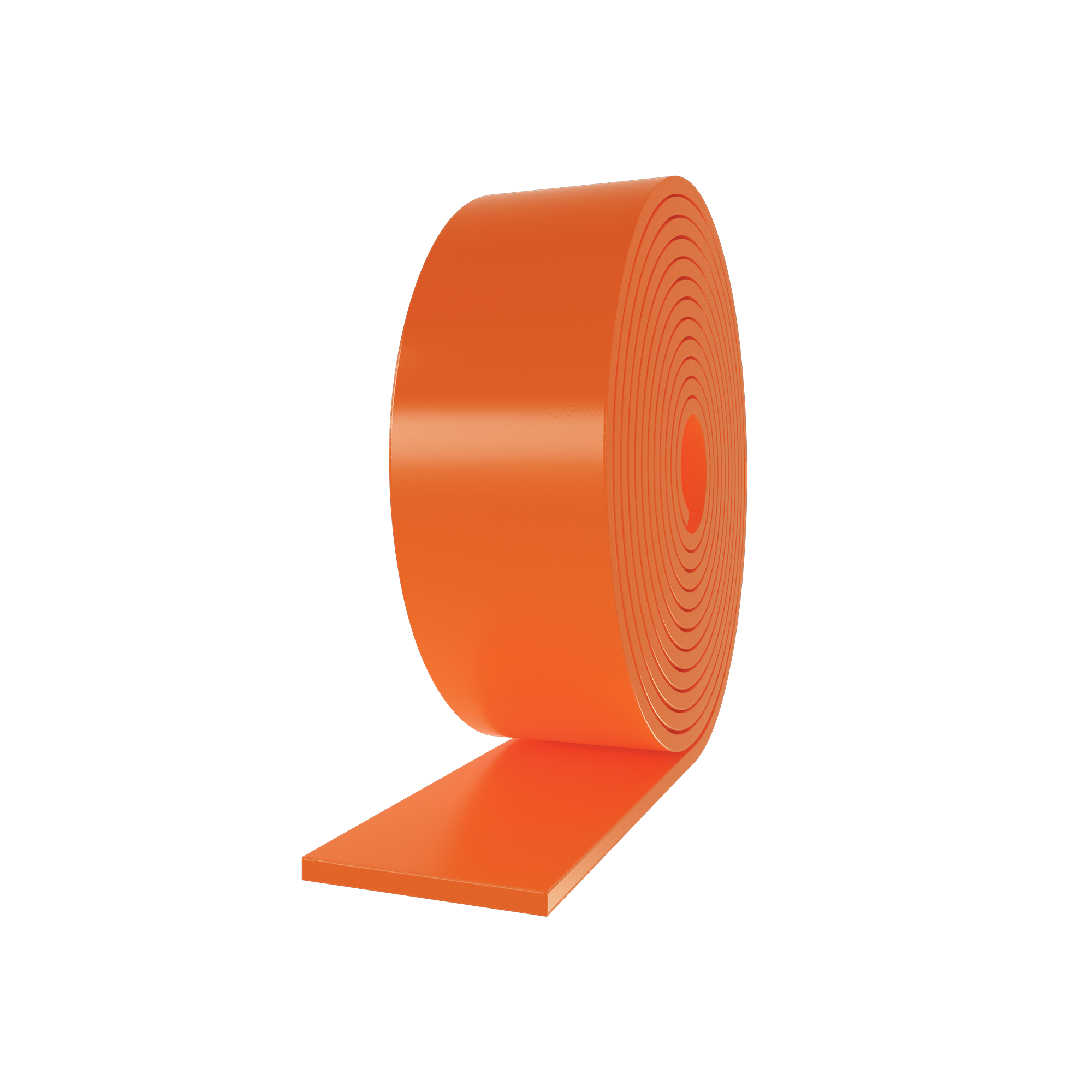

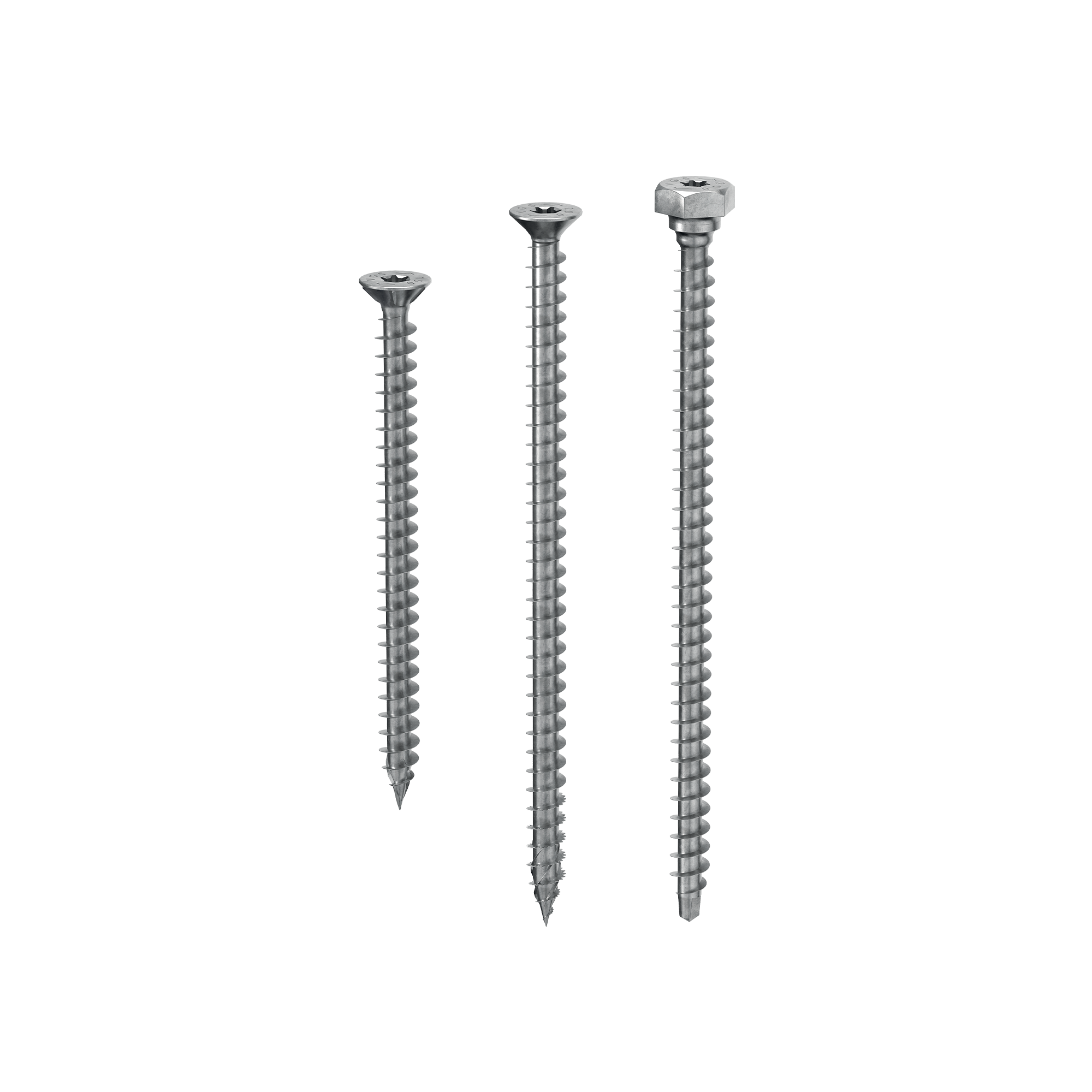

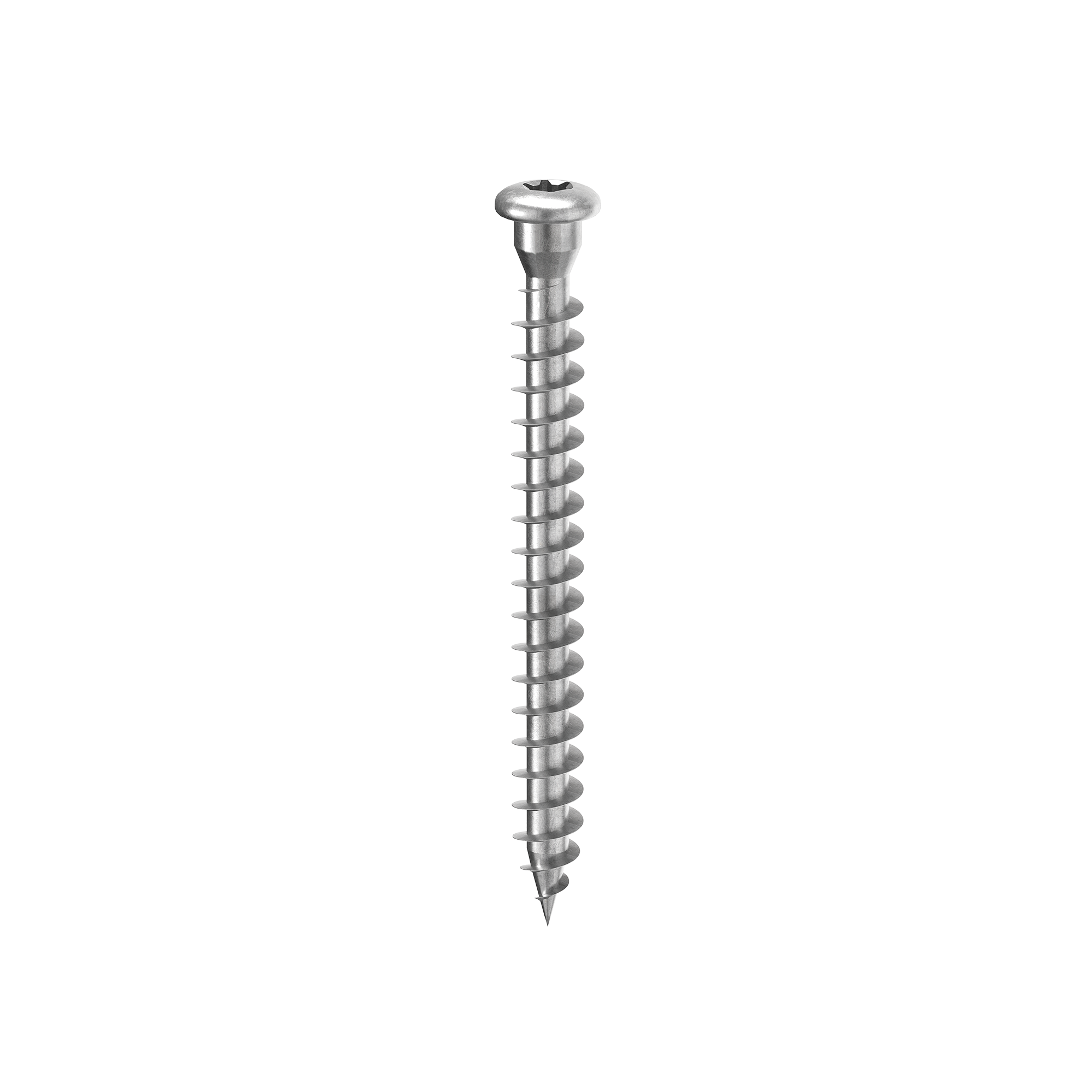

Il fissaggio agli elementi in legno può essere eseguito in maniera tradizionale con soli chiodi ad aderenza migliorata LBA o viti per piastre LBS. L'aggiunta dei connettori tutto filetto VGS opzionali conferisce resistenze inimmaginabili per connettori di piccola taglia. L'accoppiamento con profilo resiliente XYLOFON PLATE, certificato da ETA con resistenze eccezionali, coniuga le esigenze strutturali con la capacità del profilo resiliente di abbattere i ponti acustici dovuti alle connessioni.

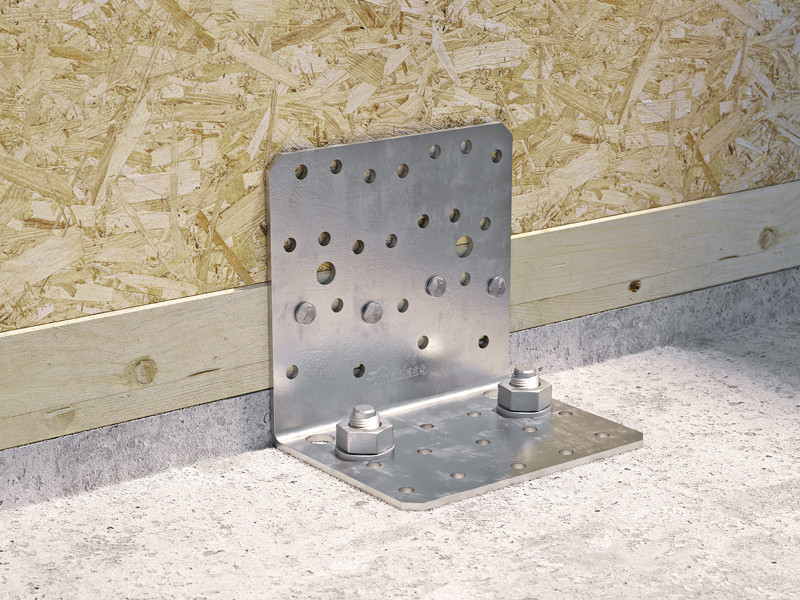

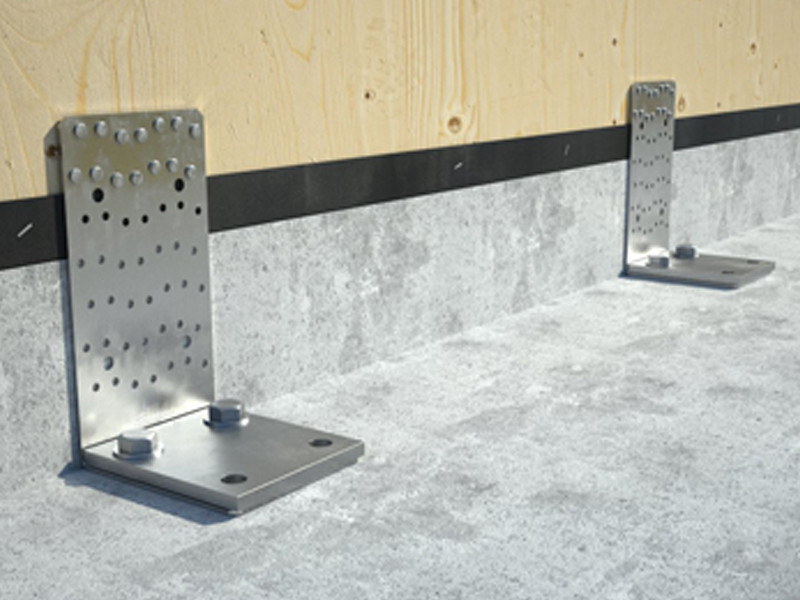

Le resistenze certificate da ETA-22/0089 per forze in tutte le direzioni ne fanno una soluzione completa per il fissaggio di pareti X-LAM o timber frame. Le dimensioni ridotte li rendono una soluzione ideale anche per applicazioni non strutturali o per piccole esigenze di fissaggio. Lo stesso angolare ha la possibilità di utilizzo in configurazione legno-legno o legno-calcestruzzo. Su calcestruzzo, la washer aggiuntiva permette di ottenere resistenze sorprendenti.
Documentazione
Scheda Tecnica
|
|
---|---|
Certificato ETA
|
|
Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
NINO
CODICE | info | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|---|---|
NINO100100 | - | 104 | 78 | 100 | 2.5 | 10 |
NINO15080 | - | 146 | 55 | 77 | 2.5 | 10 |

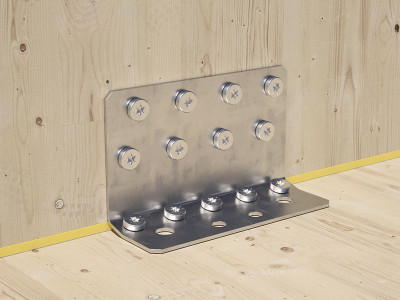

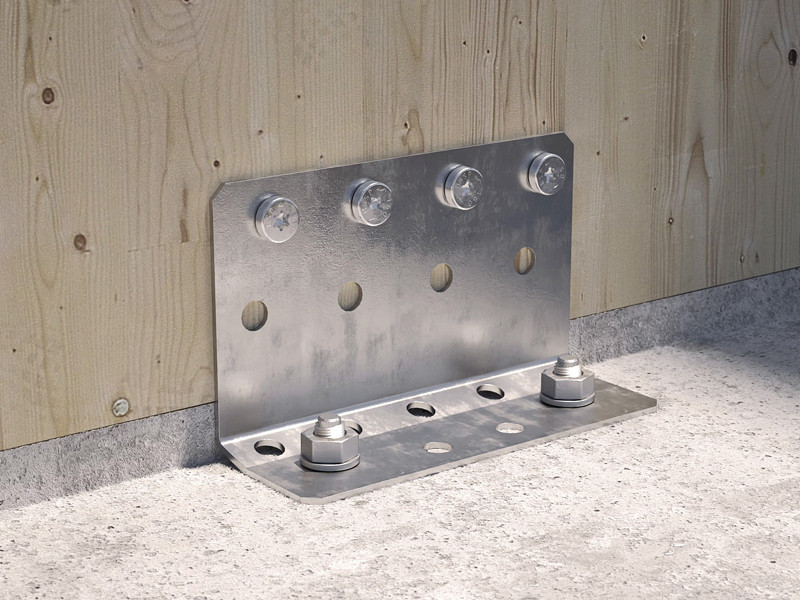

NINO15080S | dicembre 2024 | 156 | 55 | 94 | 2.5 | 10 |
NINO100200 | - | 104 | 122 | 197 | 3 | 10 |
NINO WASHER
CODICE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|
NINOW15080 | 146 | 50 | 6 | 10 |
NINOW100200 | 104 | 120 | 8 | 10 |
XYLOFON PLATE - NINO
CODICE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|
XYL3580105 | 105 | 80 | 6 | 10 |
XYL3555150 | 150 | 55 | 6 | 10 |
XYL35120105 | 105 | 120 | 6 | 10 |
