PROFILO RESILIENTE PER L’ISOLAMENTO ACUSTICO

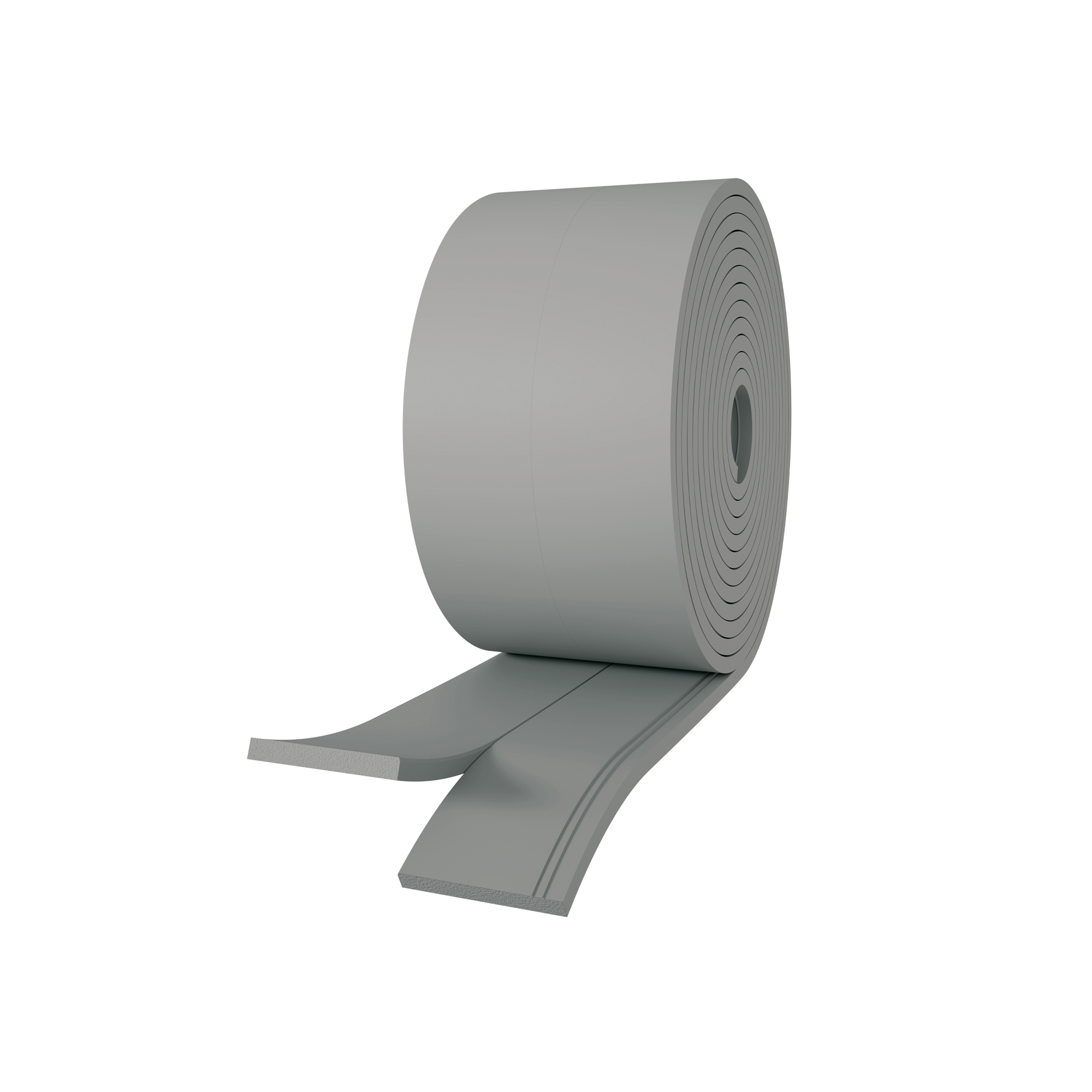

PIANO
PIANO è il materiale isolante acustico che abbatte le vibrazioni e dona un buon comfort acustico, sia all’interno di solai leggeri, sia negli edifici più complessi e con carichi elevati.
Certificato secondo ETA, è disponibile in 5 versioni che coprono l’utilizzo su un ampio range di carico, da pavimentazioni flottanti a edifici multipiano.
Alcune versioni sono pretagliate per ottenere più larghezze con lo stesso prodotto. PIANO è riconoscibile grazie a diverse geometrie e colorazioni che identificano i carichi applicabili.
APPLICAZIONI

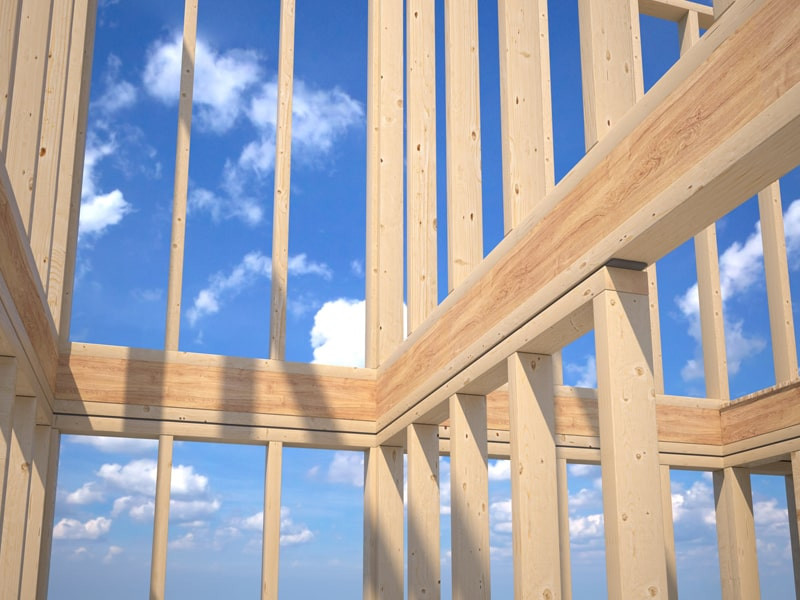

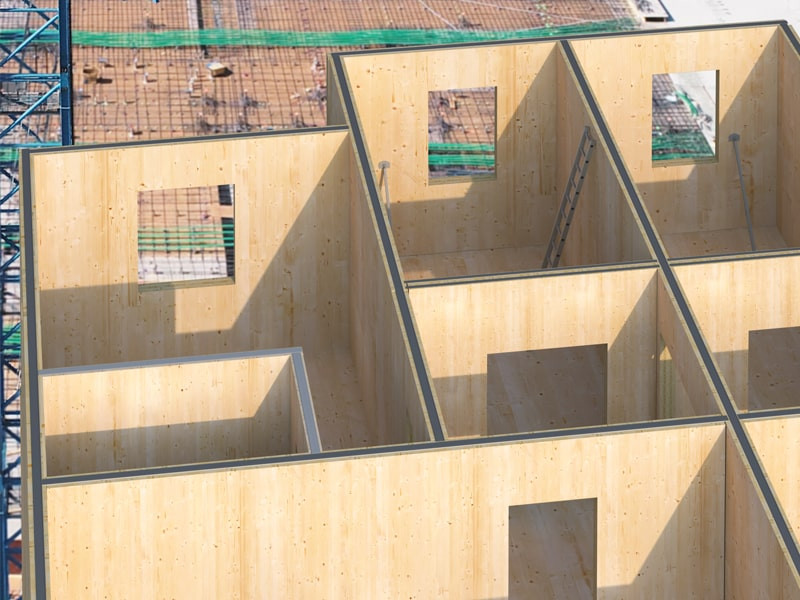

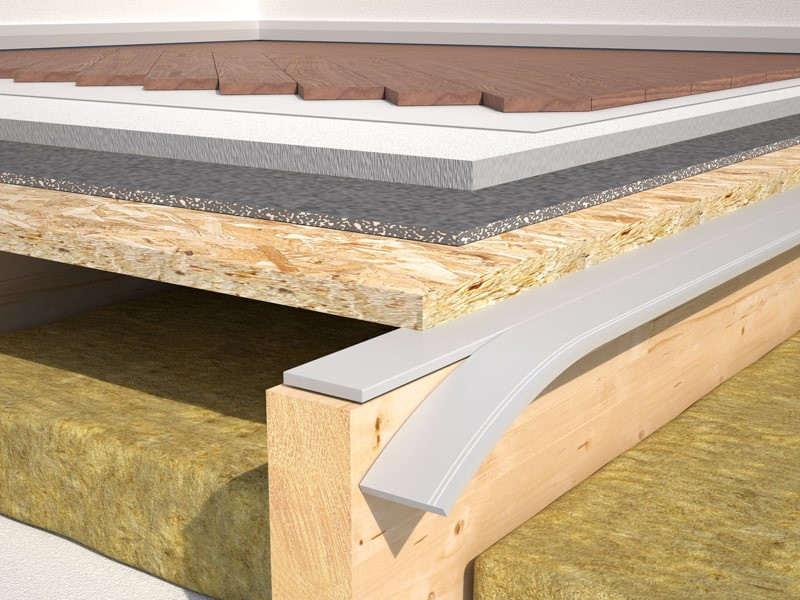

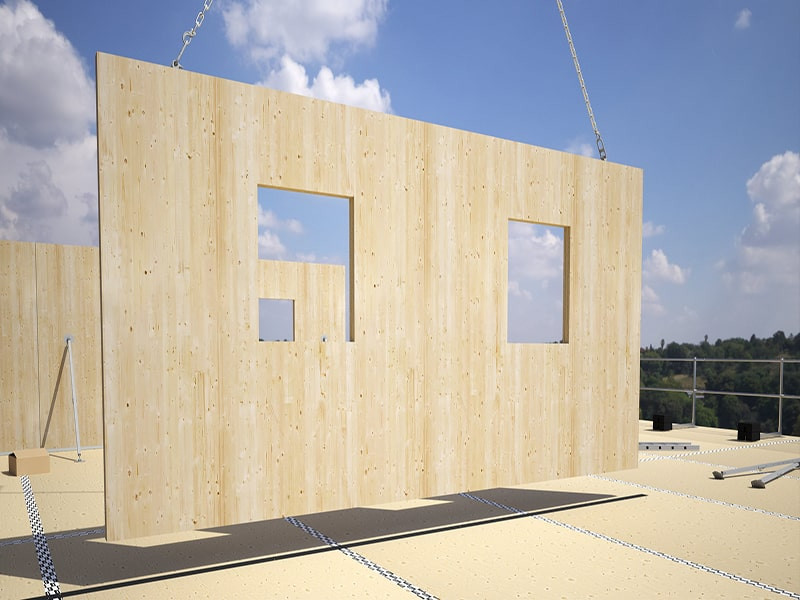

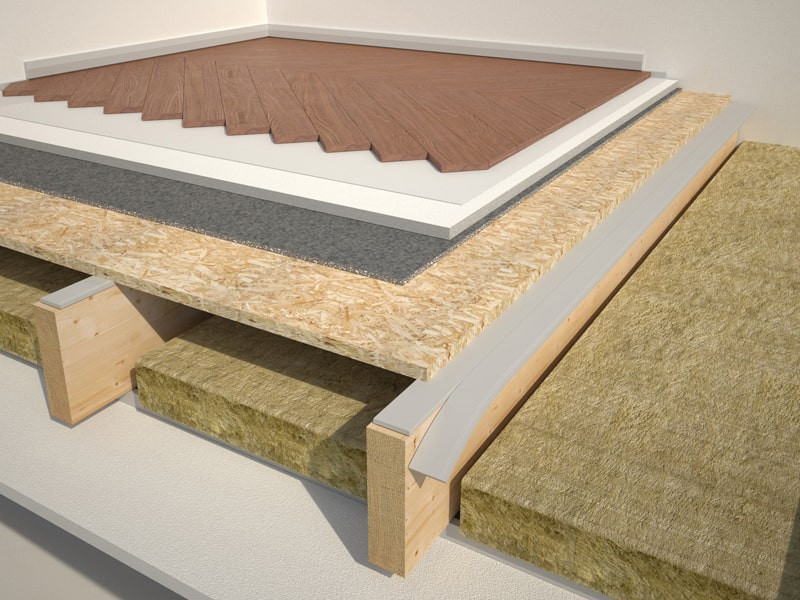

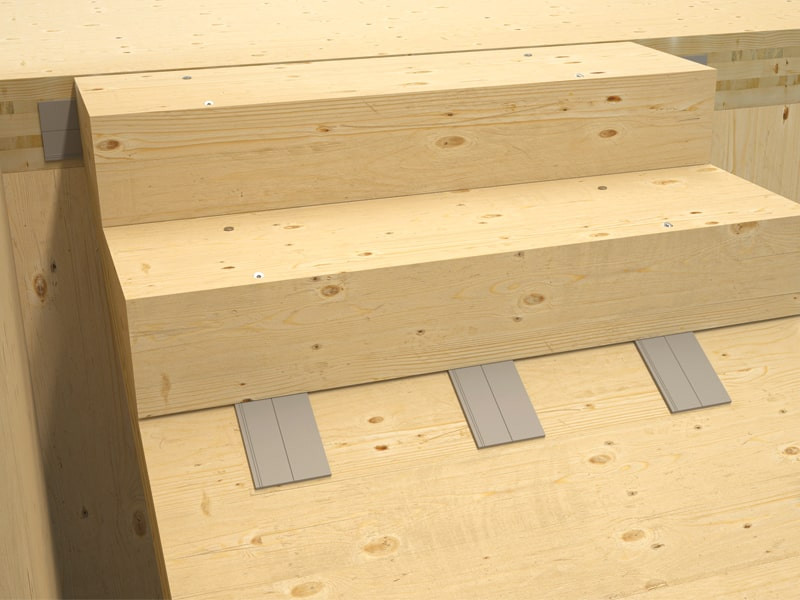

- Solai leggeri, timber frame, strutture a telaio e massive come X-LAM o LVL
- Si applica con PRIMER SPRAY o DOUBLE BAND anche su listelli
Grazie alla mescola espansa ed estrusa di EPDM, PIANO è un materiale isolante acustico che offre valori di miglioramento acustico superiori ai 4 dB.
CARATTERISTICHE
- La miscela elastica di EPDM è in grado di compensare le dilatazioni del legno e della struttura
- Antivibrante: PIANO attenua le vibrazioni sia in condizioni statiche che dinamiche grazie alla sua capacità di assorbire e dissipare l’energia del sistema
- Elevata durabilità nel tempo, stabilità chimica e ai raggi UV
- Disponibile in 5 versioni, alcune pretagliate, che variano per colore e carichi acustici
- La sezione compatta lo rende più stabile allo schiacciamento
- Non contiene VOC
- Dopo un severo iter normativo è stato testato e certificato secondo ETA-23/0193
Per conoscere l’influenza di PIANO in presenza di viti e chiodi e i test su giunti legno-legno.

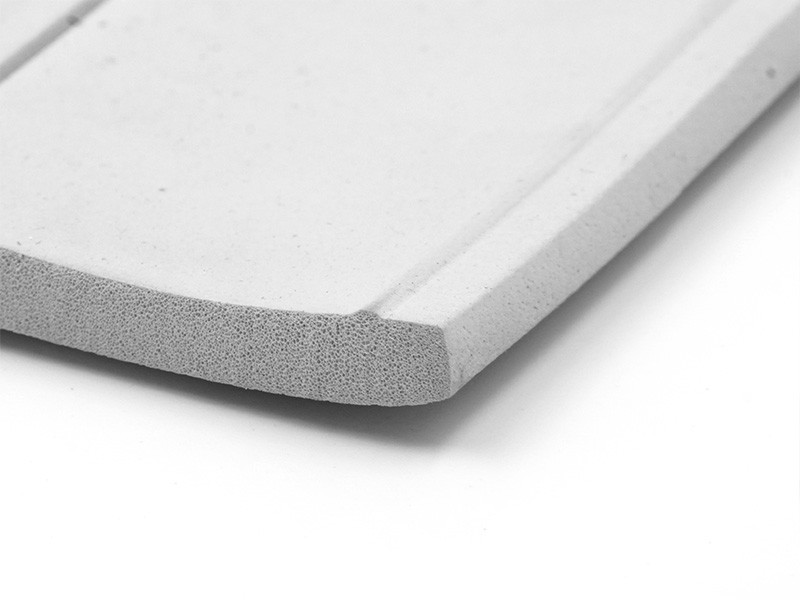

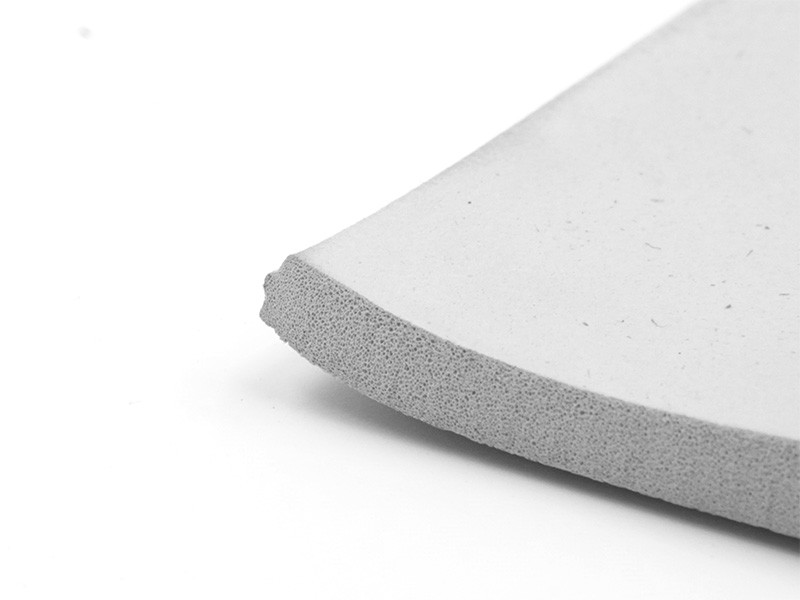

PIANO A
Per bassi carichi e strutture leggere.
Prestazioni
Miglioramento acustico testato: Δl,ij (3): > 4 dB
Carico massimo applicabile (abbassamento 3 mm): 0,15 N/mm²
Carico acustico: da 0,008 a 0,052 N/mm²

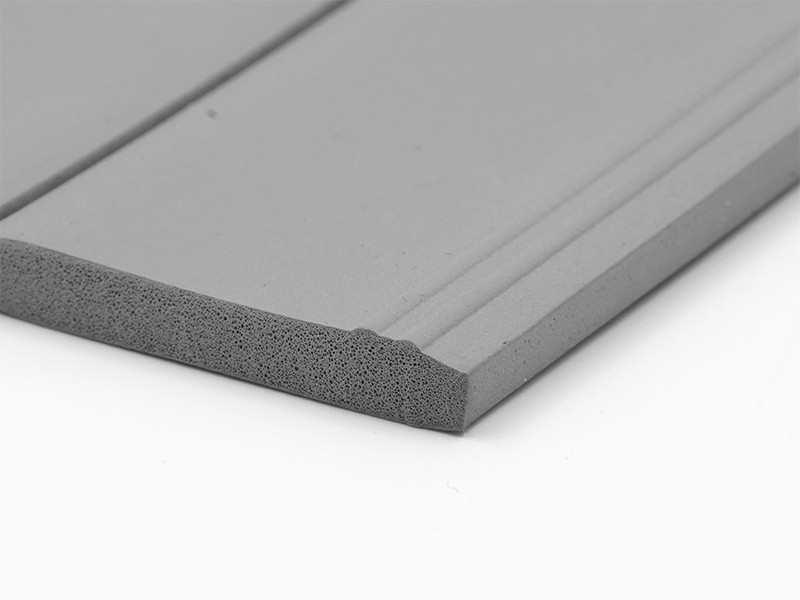

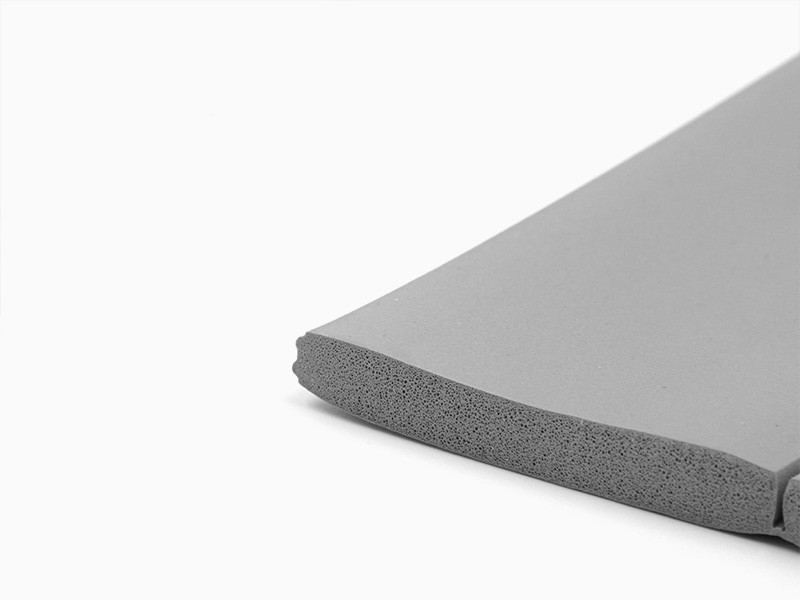

PIANO B
Per bassi carichi e strutture leggere.
Prestazioni
Miglioramento acustico testato: Δl,ij (3): > 4 dB
Carico massimo applicabile (abbassamento 3 mm): 0,15 N/mm²
Carico acustico: da 0,04 a 0,286 N/mm²

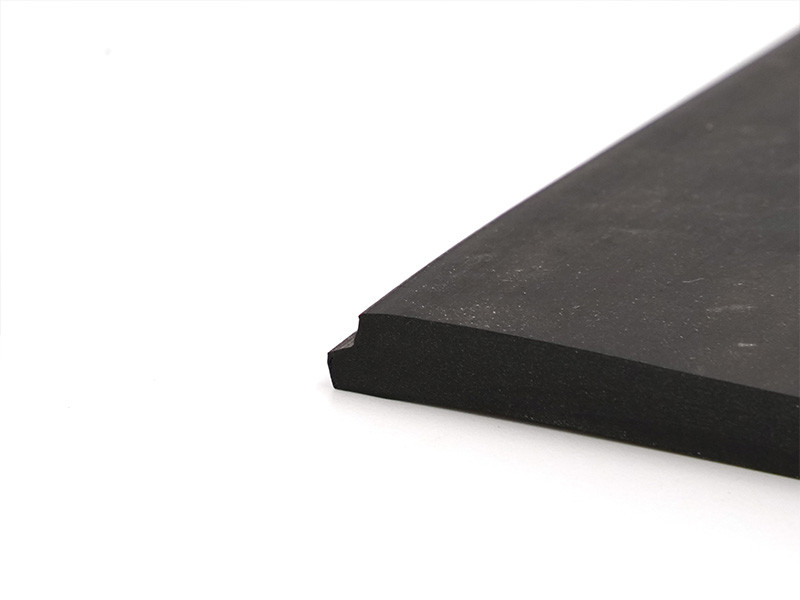

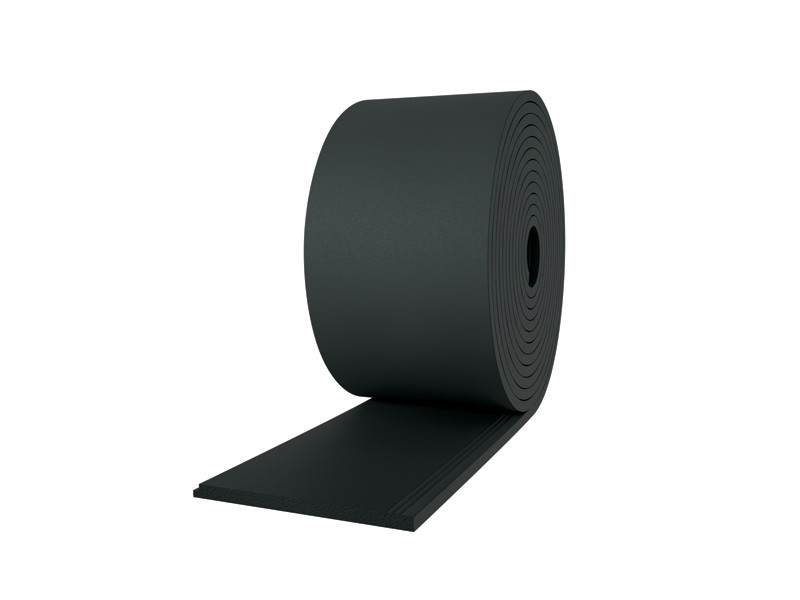

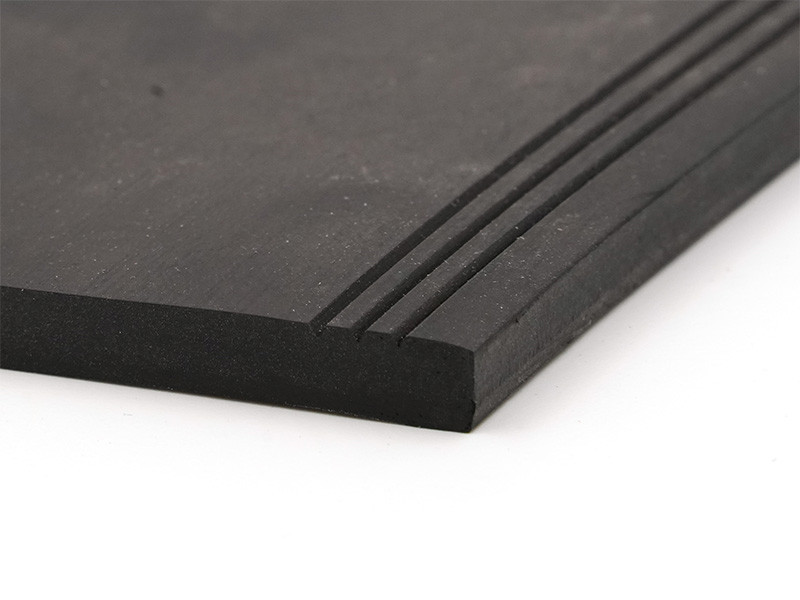

PIANO C
Per carichi medi.
Prestazioni
Miglioramento acustico testato: Δl,ij (3): > 4 dB
Carico massimo applicabile (abbassamento 3 mm): 12,07 N/mm²
Carico acustico: da 0,26 a 1,4 N/mm²

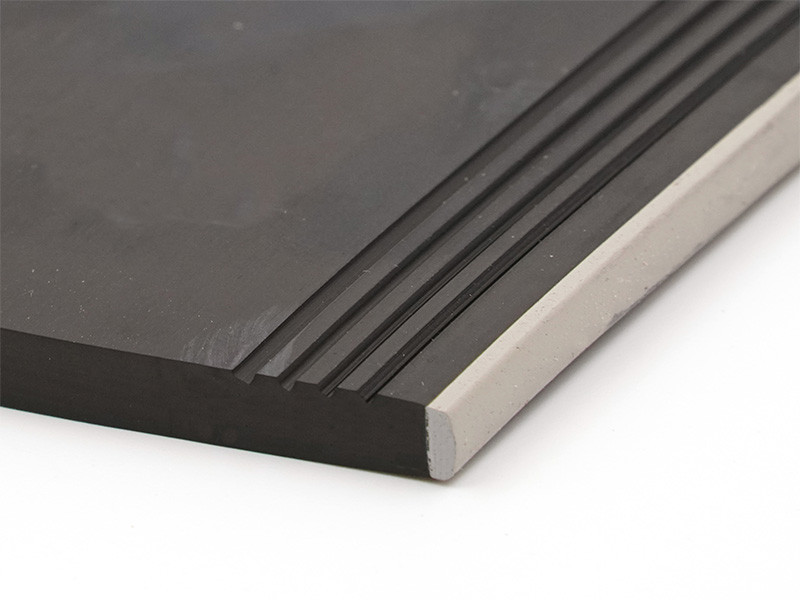

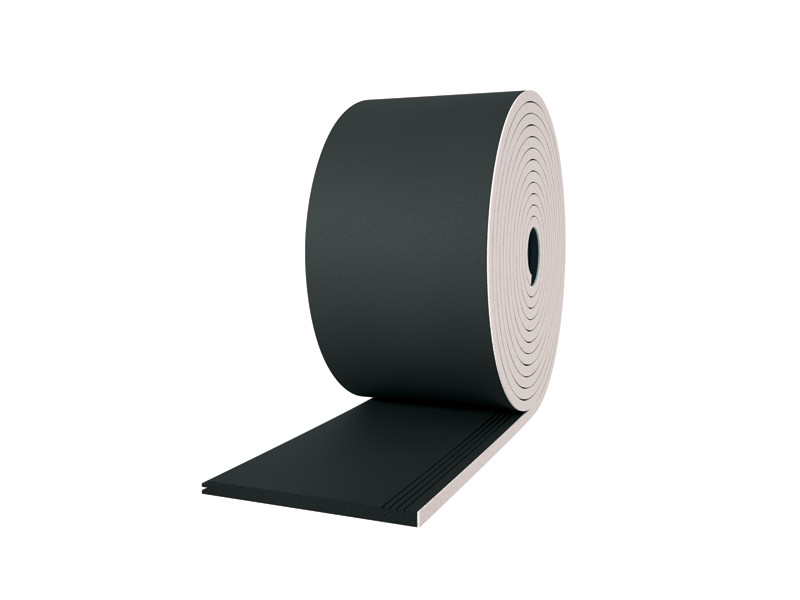

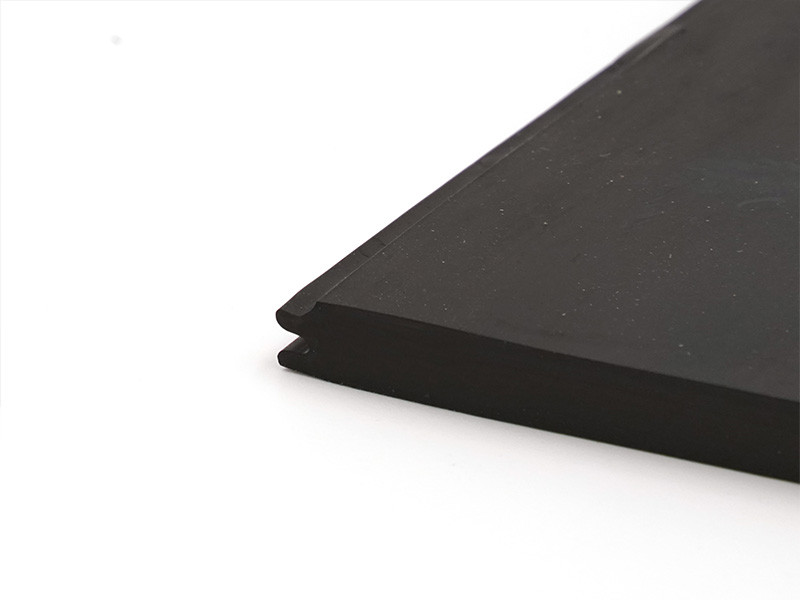

PIANO D
Per carichi più elevati rispetto alle versioni A, B e C.

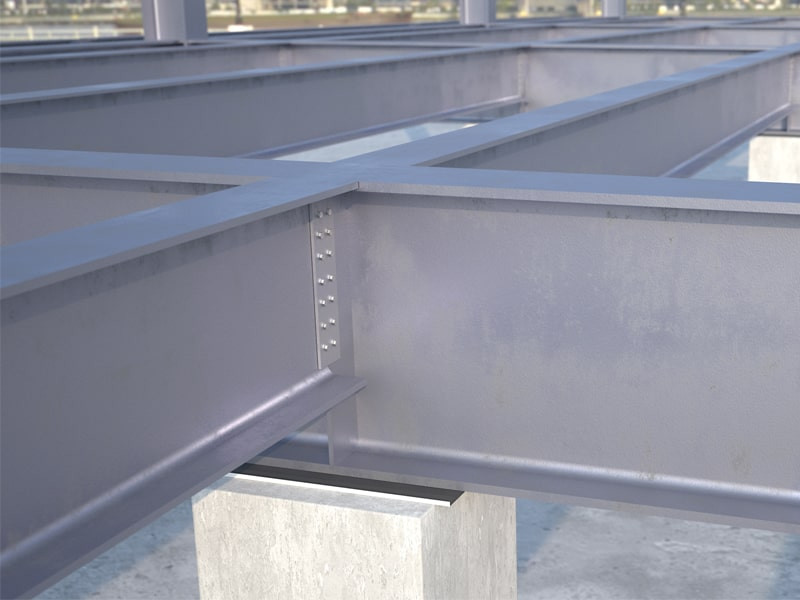

Adatto come materiale isolante acustico per edifici complessi, con altezze rilevanti.
Prestazioni
Miglioramento acustico testato: Δl,ij (3): > 4 dB
Carico massimo applicabile (abbassamento 3 mm): 16,9 N/mm²
Carico acustico: da 1,2 a 2,28 N/mm²

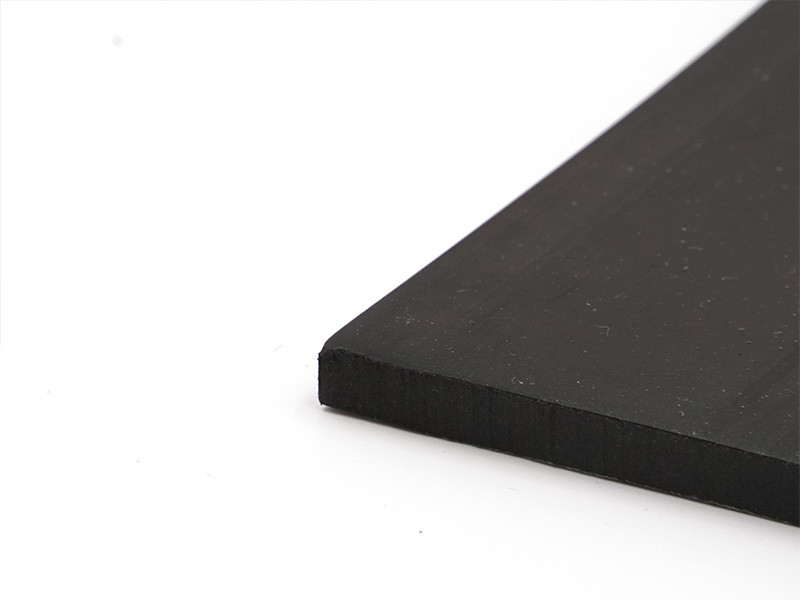

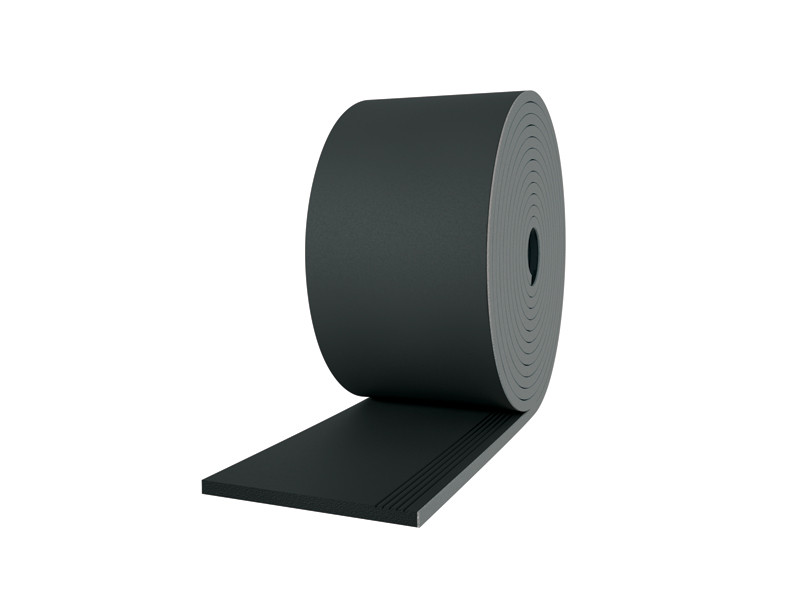

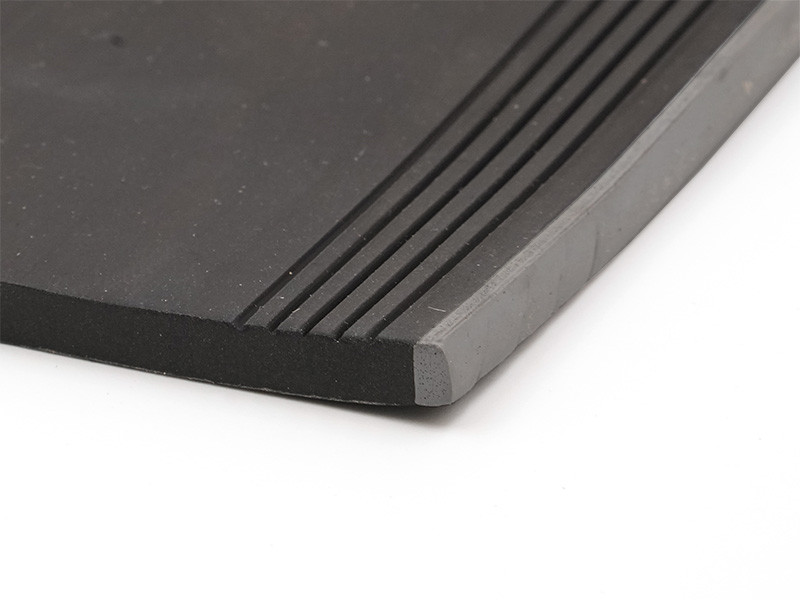

PIANO E

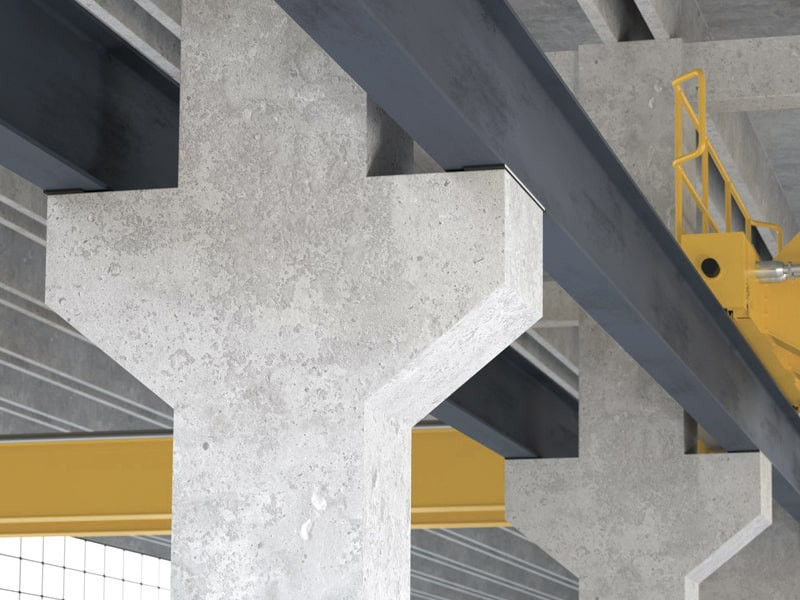

Per carichi elevati e costruzioni multipiano.
Prestazioni
Miglioramento acustico testato: Δl,ij (3): > 4 dB
Carico massimo applicabile (abbassamento 3 mm): 17,07 N/mm²
Carico acustico: da 1,8 a 3,2 N/mm²
Documentazione
Scheda Tecnica
|
|
|---|---|
Soluzioni per l’acustica - manuale tecnico
|
|
Certificato ETA
|
|
Timber connections with Xylofon
|
PIANO
| CODICE | B
[mm]
|
L
[m]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| PIANOA4040 | 80 | 10 | 6 | 1 |
| PIANOA5050 | 100 | 10 | 6 | 1 |
| PIANOA6060 | 120 | 10 | 6 | 1 |
| PIANOA140 | 140 | 10 | 6 | 1 |
| PIANOB4040 | 80 | 10 | 6 | 1 |
| PIANOB5050 | 100 | 10 | 6 | 1 |
| PIANOB6060 | 120 | 10 | 6 | 1 |
| PIANOB140 | 140 | 10 | 6 | 1 |
| PIANOC080 | 80 | 10 | 6 | 1 |
| PIANOC100 | 100 | 10 | 6 | 1 |
| PIANOC120 | 120 | 10 | 6 | 1 |
| PIANOC140 | 140 | 10 | 6 | 1 |
| PIANOD080 | 80 | 10 | 6 | 1 |
| PIANOD100 | 100 | 10 | 6 | 1 |
| PIANOD120 | 120 | 10 | 6 | 1 |
| PIANOD140 | 140 | 10 | 6 | 1 |
| PIANOE080 | 80 | 10 | 6 | 1 |
| PIANOE100 | 100 | 10 | 6 | 1 |
| PIANOE120 | 120 | 10 | 6 | 1 |
| PIANOE140 | 140 | 10 | 6 | 1 |
