PIASTRA ANGOLARE HOLD DOWN WHT: VERSATILITÀ E RESISTENZA
WHT
L’angolare hold down WHT di Rothoblaas è sul mercato in una versione ottimizzata del classico angolare per forze di trazione. La nuova variante offre un fissaggio più efficiente senza compromettere le performance di un prodotto già eccezionale.

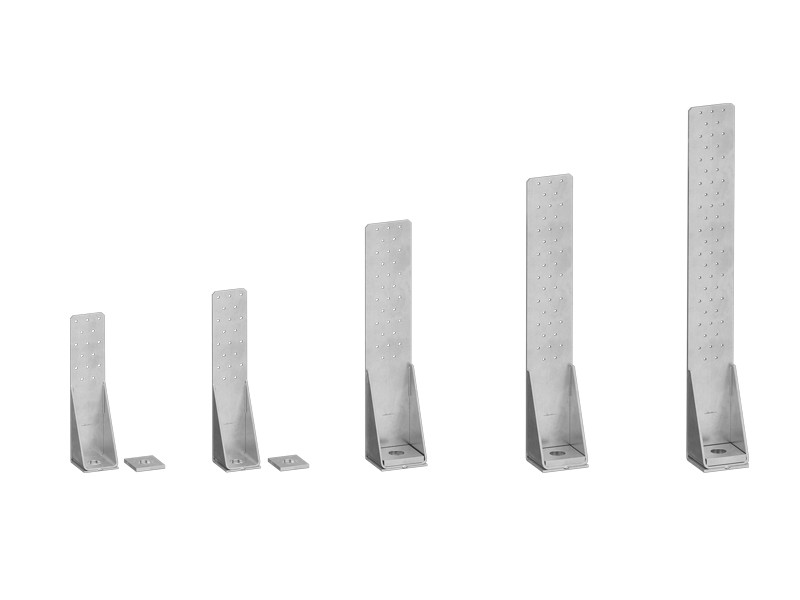

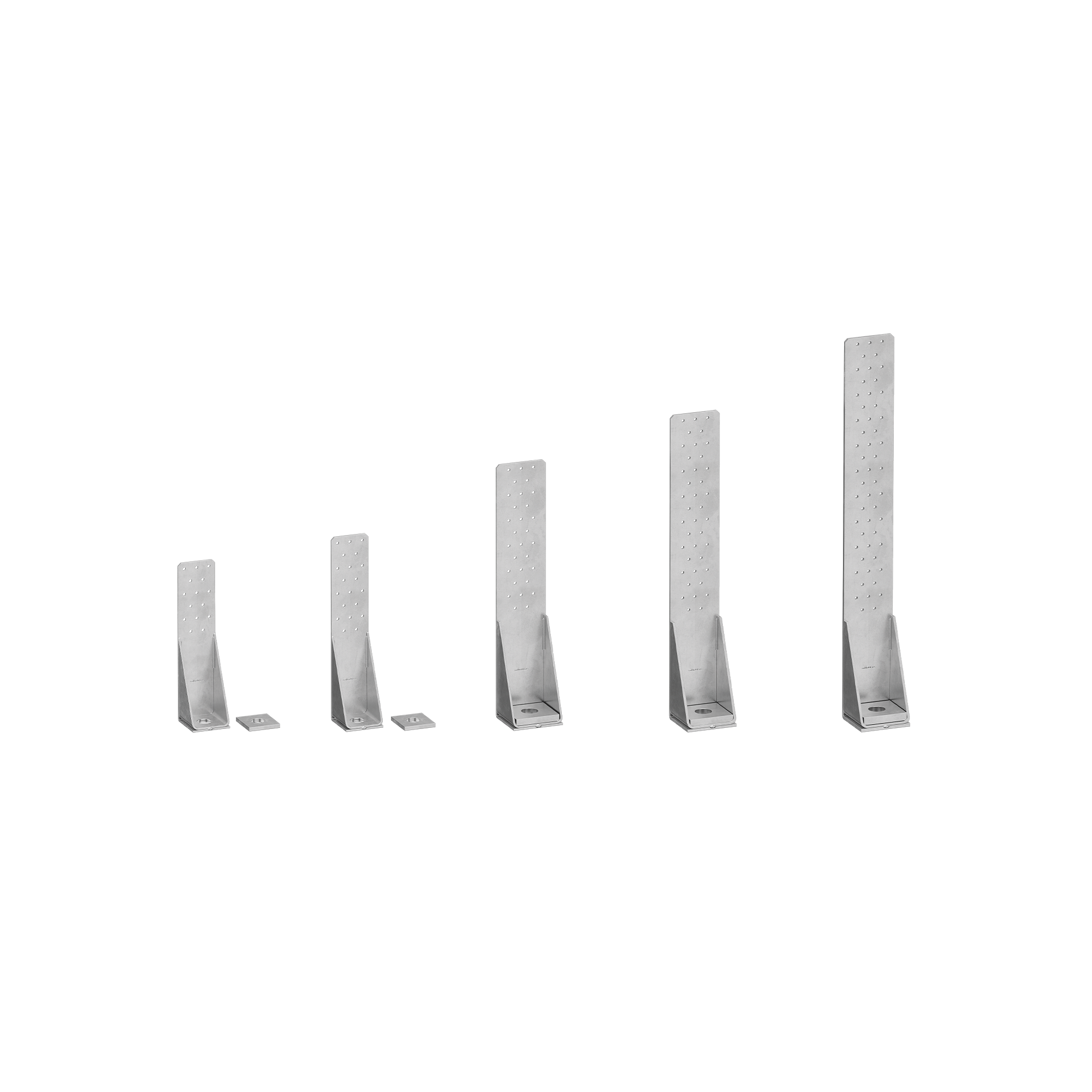

Disponibile in 5 misure, l’angolare hold down WHT è adatto per ogni esigenza statica o sismica, garantendo libertà di fissaggio con chiodi, viti o chiodature parziali.
HOLD-DOWN ROTHOBLAAS: APPLICAZIONI E VANTAGGI

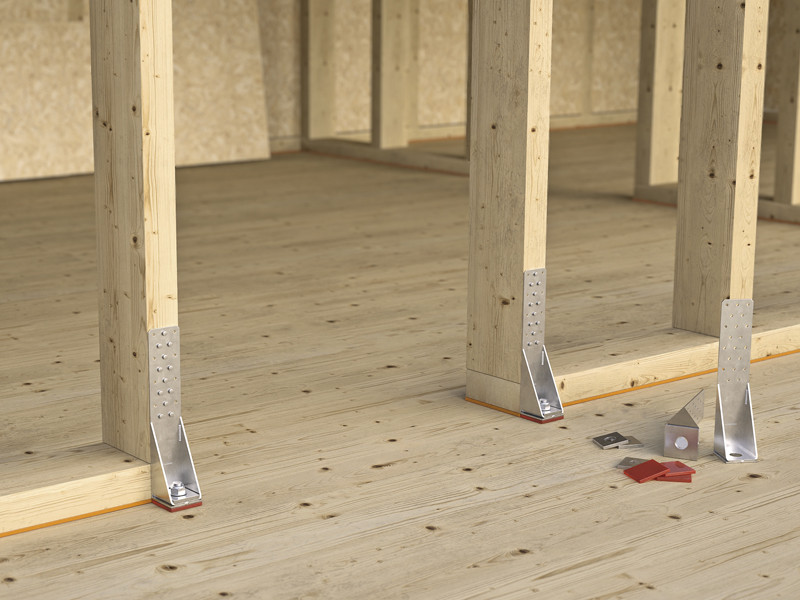

Adatto per pareti in X-LAM, LVL o timber frame, l’angolare hold down WHT offre soluzioni versatili per giunzioni a trazione per pareti in legno. Ideale per configurazioni legno-legno, legno-calcestruzzo e legno-acciaio, è perfetto per applicazioni su legno massiccio e lamellare, pareti a telaio e pannelli X-LAM e LVL. Con chiodature NARROW PATTERN, si adatta anche a pareti a telaio con montanti di larghezza ridotta (60 mm).
HOLD DOWN PER STRUTTURE IBRIDE

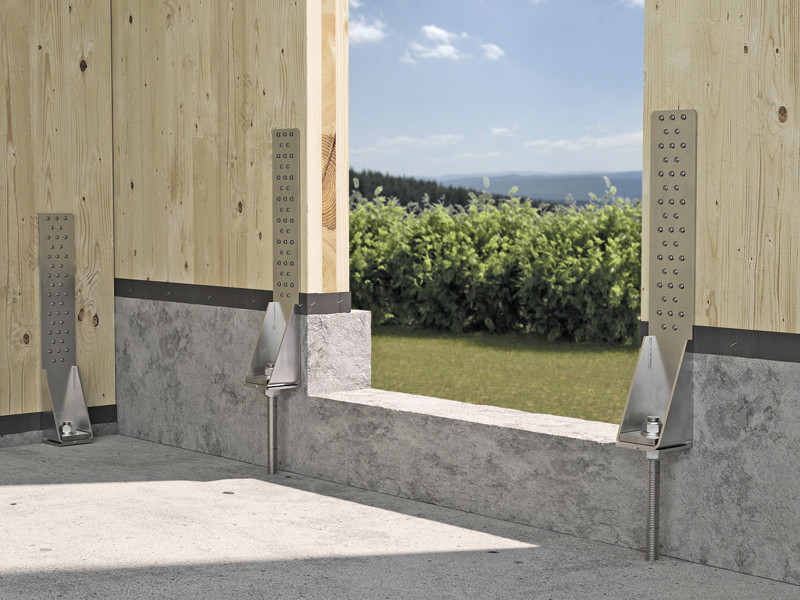

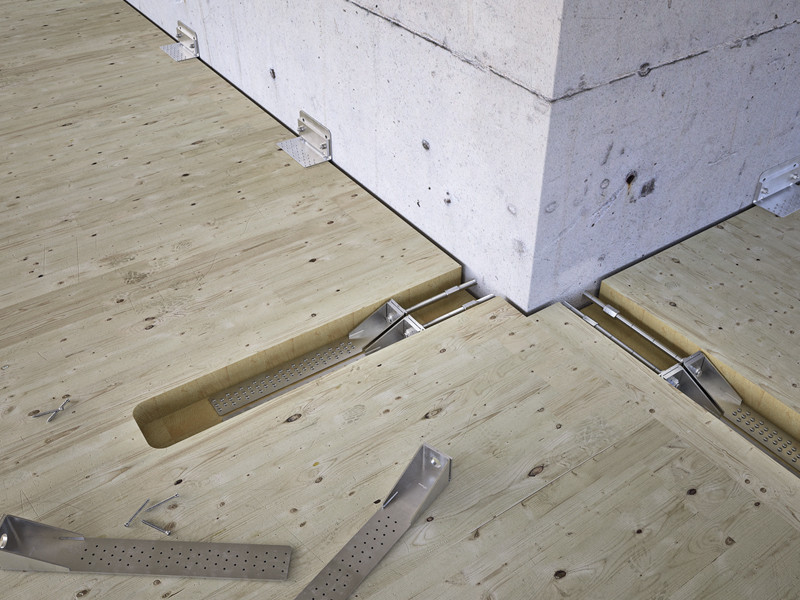

WHT è l’hold down ideale per creare collegamenti a trazione fra solai in legno e nucleo di controvento negli edifici ibridi legno-calcestruzzo. L’ancoraggio delle pareti leggere o pesanti al calcestruzzo tramite WHT è possibile sia su costruzioni nuove sia per interventi di retrofit.
Massima versatilità, resistenza garantita e libertà di fissaggio per ogni esigenza strutturale, in cantiere c’è WHT.
Documentazione
| Scheda Tecnica | |
|---|---|
| Certificato ETA | |
| Dichiarazione di prestazione (DOP) | Scarica |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |
WHT
| CODICE | H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|
| WHT15 | 250 | 2.5 | 20 |
| WHT20 | 290 | 3 | 20 |
| WHT30 | 400 | 3 | 10 |
| WHT40 | 480 | 4 | 10 |
| WHT55 | 600 | 5 | 10 |
WHTW
| CODICE | Ø
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|
| WHTW6016 | 18 | 6 | 120 |
| WHTW6020 | 22 | 6 | 120 |
| WHTW8020 | 22 | 10 | 50 |
| WHTW8024 | 26 | 10 | 50 |
| WHTW8024L | 26 | 12 | 40 |
XYLOFON WASHER - WHT
| CODICE | P
[mm]
|
B
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| XYLW806060 | 60 | 60 | 6 | 10 |
| XYLW808080 | 80 | 80 | 6 | 10 |
