PUNTO DI ANCORAGGIO PER SOTTOSTRUTTURE IN LEGNO, CALCESTRUZZO E ACCIAIO

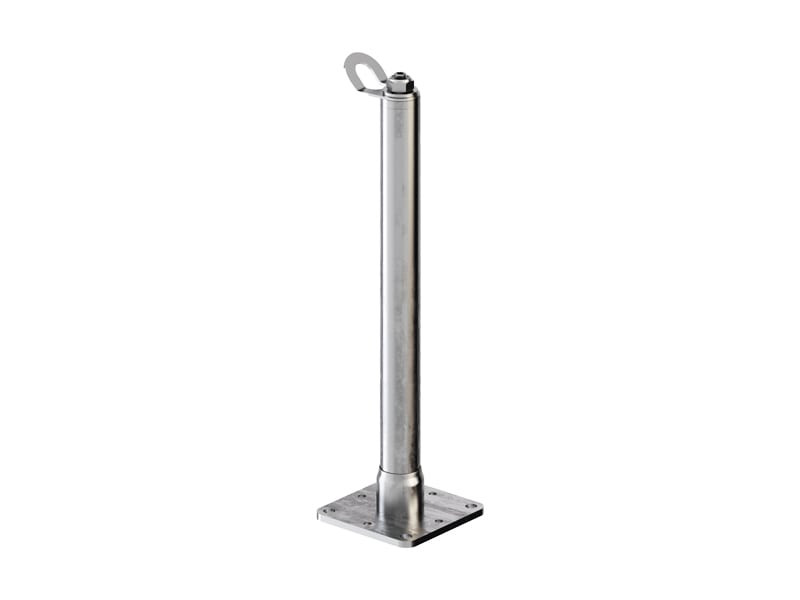

AOS01 + TOWER | TOWER A2
I supporti TOWER e TOWER A2 si combinano con l’occhiello AOS01 nella creazione di un punto di ancoraggio. I supporti sono cilindrici e di dimensioni ridotte, per minimizzare l’impatto visivo in copertura, e sono dispositivi a deformazione controllata, per limitare il trasferimento del carico alla struttura.
AOS e TOWER/TOWER A2, sistema di ancoraggio per diverse sottostrutture.

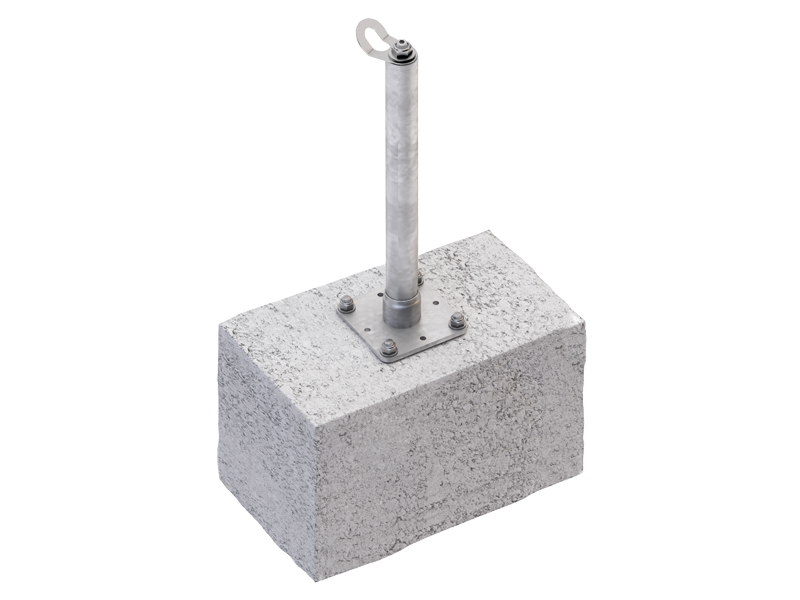

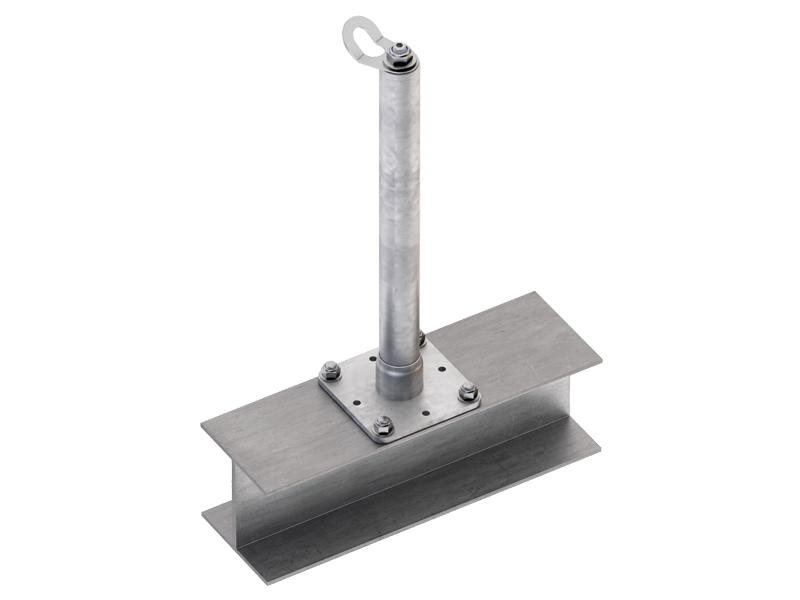

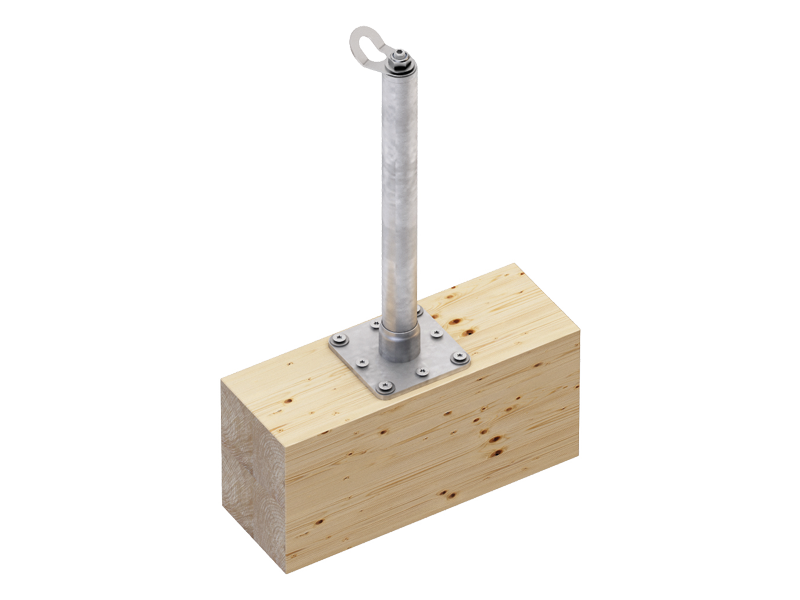

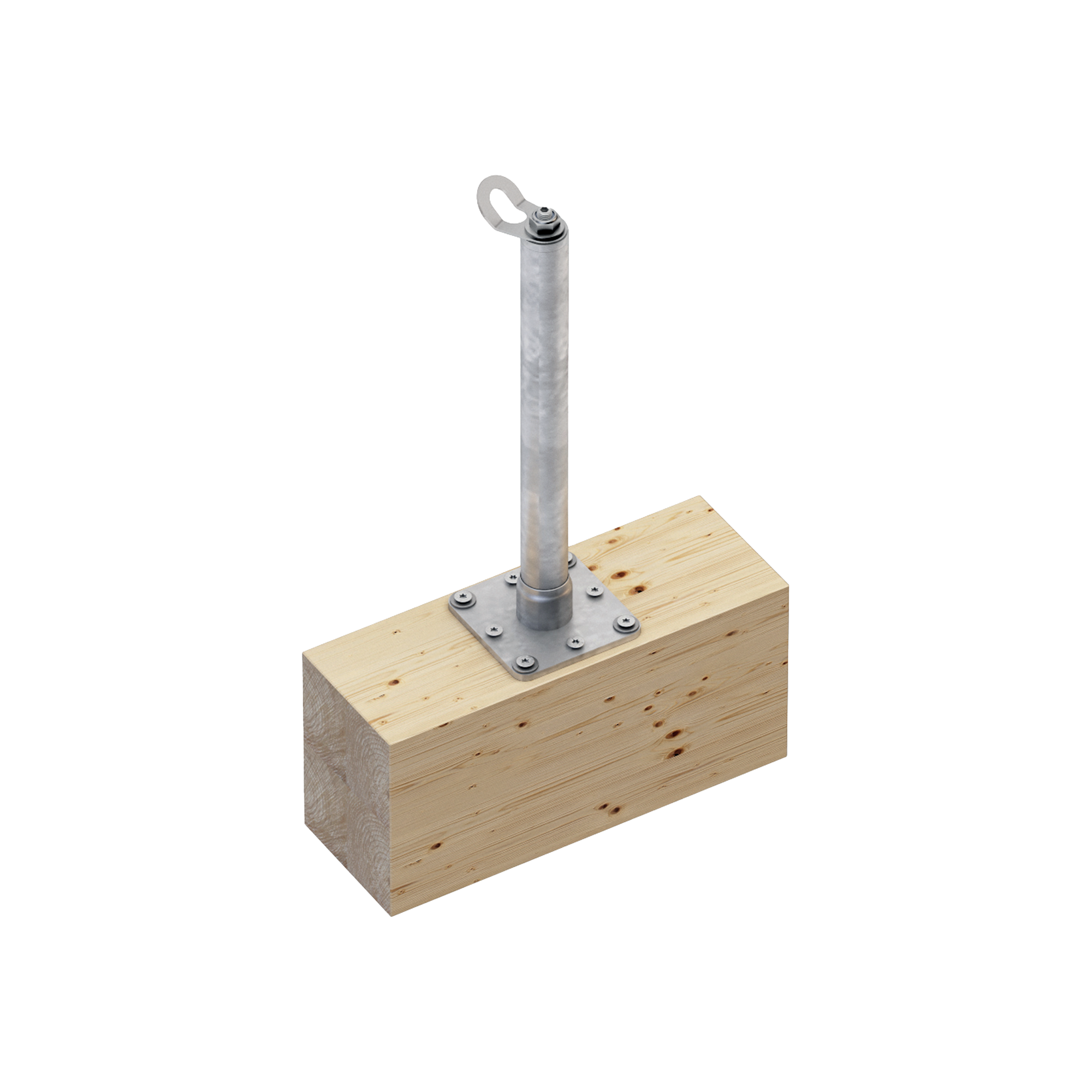

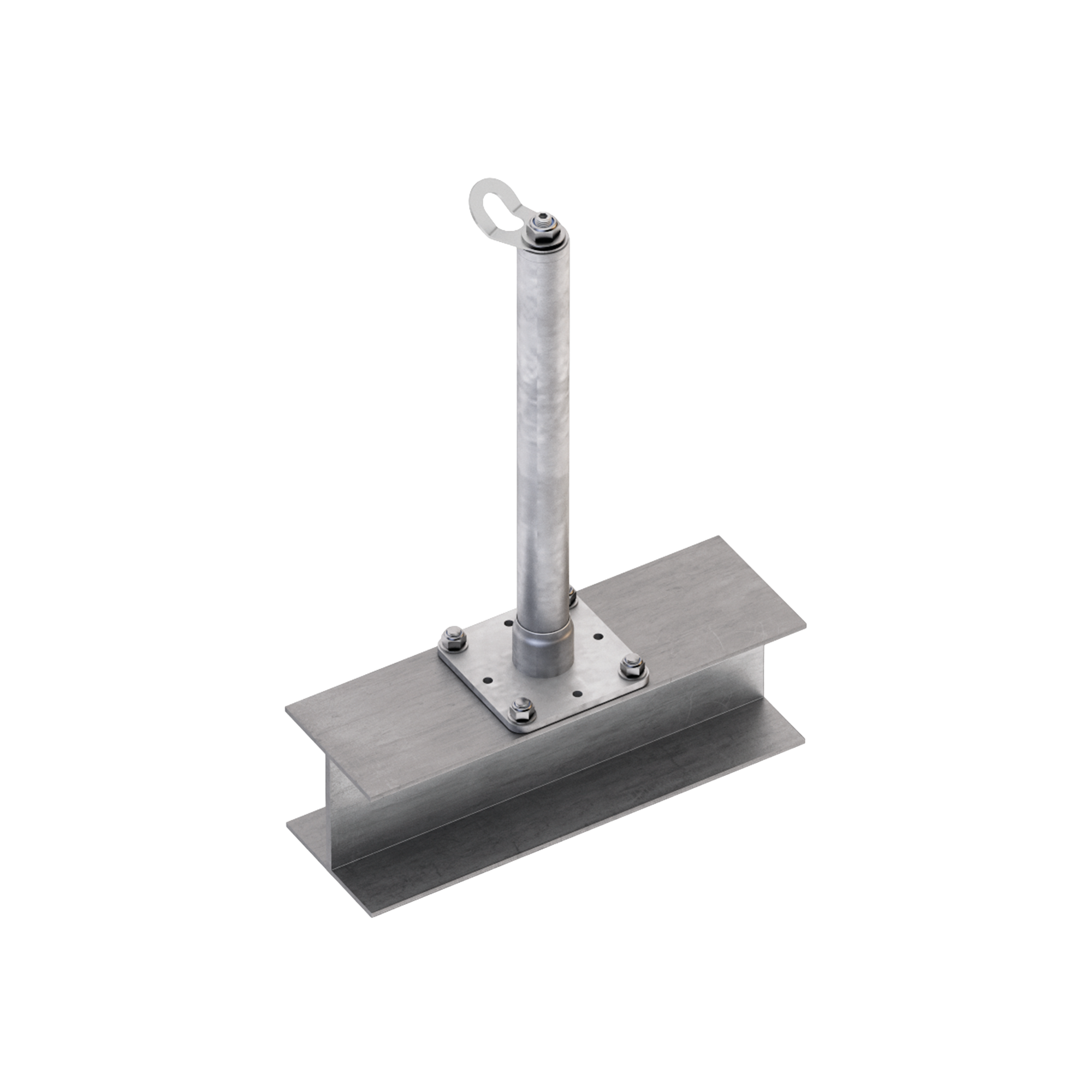

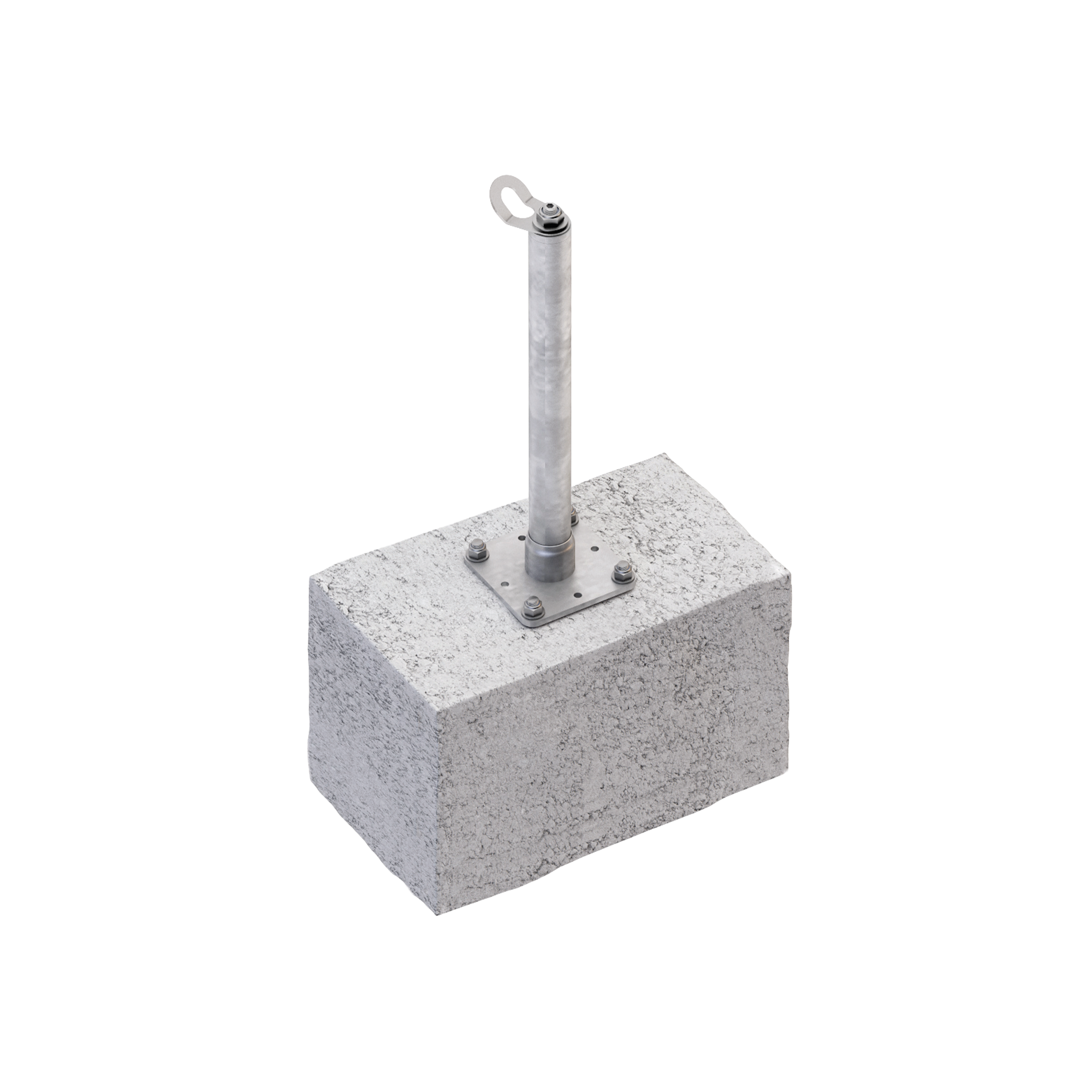

Il supporto per punto di ancoraggio AOS01 può essere installato su legno, calcestruzzo e acciaio, e sopporta sia le sollecitazioni nel piano (360°), sia le forze di estrazione. L'altezza del supporto è compresa tra 300 e 600 mm, per adeguarsi ai diversi spessori delle coperture.
È concepito per l’applicazione su tetti piani, coperture inclinate e soffitti.
Documentazione
Scheda Tecnica
|
|
|---|---|
Dichiarazione di posa e ispezione
|
TOWER
| CODICE | materiale | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|---|---|---|
| TOWER300 | S235JR zinc-plated steel | 48 | 150 | 300 | 150 | 1 |
| TOWER400 | S235JR zinc-plated steel | 48 | 150 | 400 | 150 | 1 |
| TOWER500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
| TOWER600 | S235JR zinc-plated steel | 48 | 150 | 600 | 150 | 1 |
| TOWER22500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
TOWER A2
| CODICE | materiale | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|---|
| TOWERA2300 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 300 | 1 |
| TOWERA2400 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 400 | 1 |
| TOWERA2500 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 500 | 1 |
AOS01
| CODICE | materiale | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pz. | |
|---|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
| AOS01A4 | New | - | - | - | - | 1 |
Composto da
