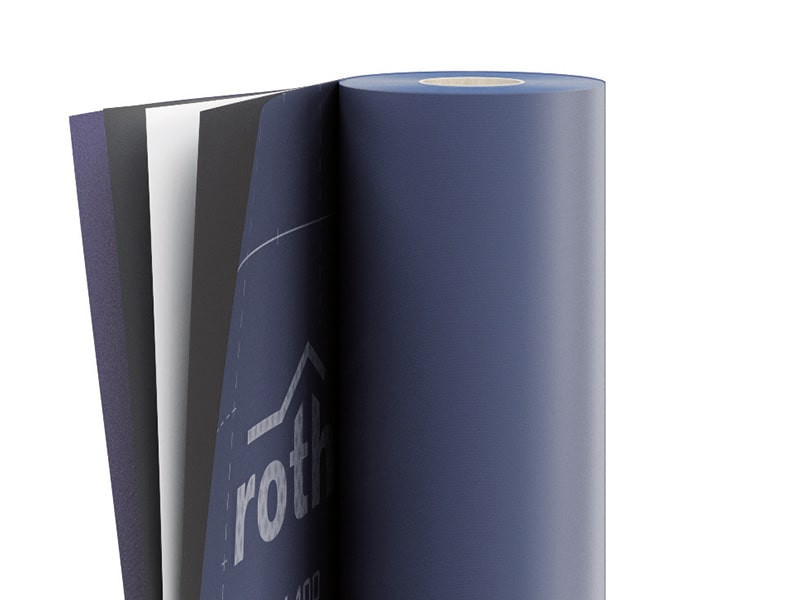

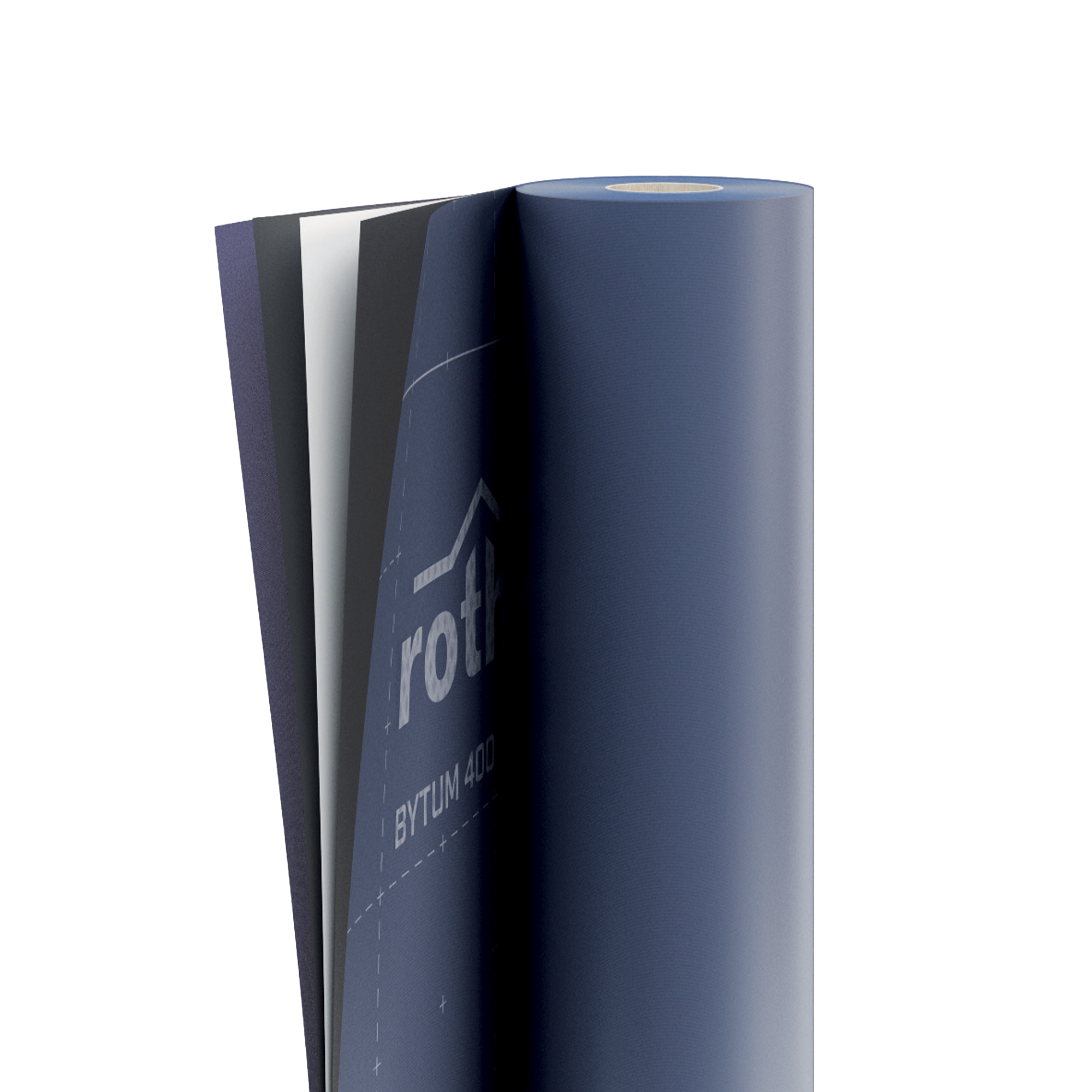

SCHERMO BITUMINOSO SOTTOTEGOLA
BYTUM 400
Lo schermo bituminoso sottotegola BYTUM 400 è la più leggera tra le membrane a base di bitume della nostra gamma. Nonostante lo spessore contenuto, assicura grande resistenza meccanica e durabilità grazie all’armatura di rinforzo.
BYTUM 400, lo schermo bituminoso sottotegola che assicura maneggiabilità e flessibilità.
Questo schermo bituminoso sottotegola è concepito per la posa sul lato esterno della copertura. Può essere utilizzato anche come freno al vapore, in particolar modo su superfici irregolari come solai in calcestruzzo e simili.
Documentazione
Scheda Tecnica
|
|
|---|---|
| Dichiarazione di prestazione (DOP) | Scarica |
Consigli di posa
|
BYTUM 400
| CODICE | descrizione | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pz./bancale |
|---|---|---|---|---|---|---|---|---|---|
| BYT400 | BYTUM 400 | - | 1 | 50 | 50 | 3' 3 3/8'' | 164 | 538 | 20 |
Dati Tecnici
| Proprietà | Normativa | Valori Testati | Conversione USC |
|---|---|---|---|
| Grammatura | EN 1849-1 | 400 g/m² | 1.31 oz/ft² |
| Spessore | EN 1849-2 | 0,6 mm | 24 mil |
| Trasmissione del vapore d'acqua (Sd) | EN 1931 | 22 m | 0.159 PERM |
| Resistenza a trazione MD/CD | EN 12311-1 | 500 / 400 N/50mm | 57 / 46 lb/in |
| Allungamento MD/CD | EN 12311-1 | 45 / 50 % | - |
| Resistenza a lacerazione del chiodo MD/CD | EN 12310-1 | 200 / 200 N | 45 / 45 lbf |
| Impermeabilità all'acqua | EN 1928 | classe W1 | - |
| Resistenza termica | - | -45 / 100 °C | -49 / 212 °F |
| Reazione al fuoco | EN 13501-1 | classe E | - |
| Resistenza al passaggio dell'aria | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Conduttività termica (λ) | - | 0,2 W/(m·K) | 1.39 (BTU·in)/(h·ft²·°F) |
| Calore specifico | - | 120 J/(kg·K) | - |
| Densità | - | ca. 600 kg/m³ | - |
| Fattore di resistenza al vapore (μ) | - | ca. 36000 | - |
| Stabilità UV | EN 13859-2 | 4 mesi | - |
| Esposizione agli agenti atmosferici | - | 3 settimane | - |
| Dopo invecchiamento artificiale - impermeabilità all'acqua | EN 1297 / EN 1928 | classe W1 | - |
| Dopo invecchiamento artificiale - resistenza a trazione MD/CD | EN 1297 / EN 12311-1 | 450 / 350 N/50mm | 51 / 40 lb/in |
| Dopo invecchiamento artificiale - allungamento | EN 1297 / EN 12311-1 | 35 / 40 % | - |
| Flessibilità alle basse temperature | EN 1109 | -45 / °C | -49 / °F |
Voci di Capitolato
Fornitura e posa in opera di schermo bituminoso sottotegola, tipo BYTUM 400
Marcatura CE in accordo a : EN 13859-1
Proprietà:
Grammatura [g/m²] : 400
Trasmissione del vapore d'acqua Sd [m] : 22
Resistenza a trazione MD/CD [N/50mm] : 500/400
Allungamento MD/CD [%] : 45/50
Resistenza lacerazione chiodo MD/CD [N] : 200/200
Impermeabilità all'acqua : classe W1
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -40/+100
Reazione al fuoco : classe E
Indicazioni di posa per: PARETE
BYTUM 400 si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 229 oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO
BYTUM 400 si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 229.L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.
Composizione
| STRATO SUPERIORE | tessuto non tessuto in PP |
|---|---|
| COMPOUND | mescola bituminosa |
| ARMATURA | tessuto in PL |
| COMPOUND | mescola bituminosa |
| STRATO INFERIORE | tessuto non tessuto in PP |
