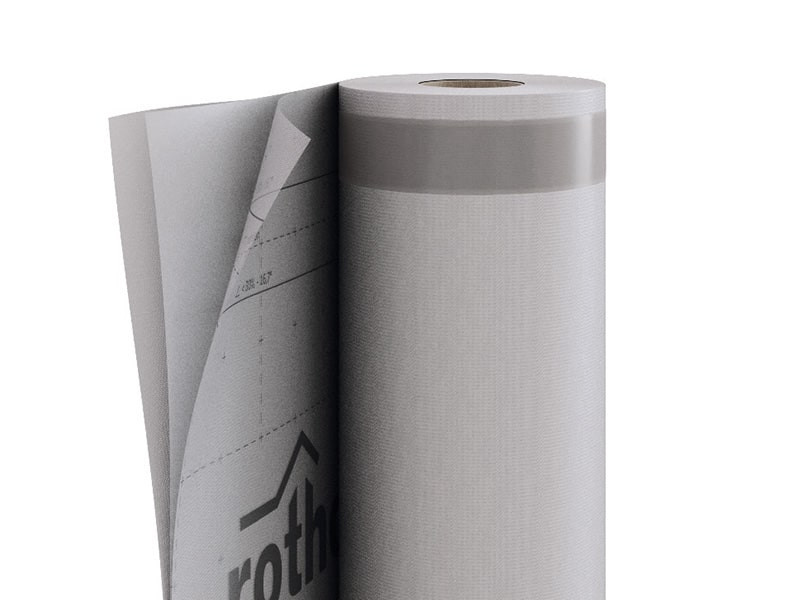

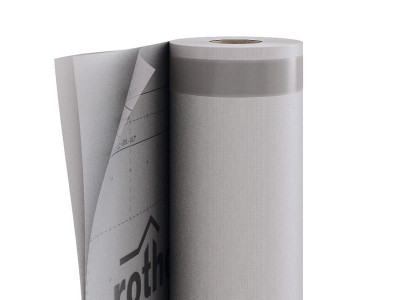

MEMBRANA ALTAMENTE TRASPIRANTE
TRASPIR 150
La membrana altamente traspirante TRASPIR 150 ottimizza la tenuta all’aria, limitandone il passaggio incondizionato e proteggendo la struttura dall’ingresso di correnti calde d’estate e fredde d’inverno.
Disponibile con o senza tape integrato ed anche nella versione da 3 metri, è certificato dall’ente francese CSTB in classe R2.
Costituito da un film microporoso e da strati di protezione in polipropilene, è concepita per applicazione sul lato esterno e su quello interno di pareti e copertura. TRASPIR 150, la membrana flessibile per l’impermeabilizzazione che assicura una tenuta all’aria ottimale.
Documentazione
Scheda Tecnica
|
|
|---|---|
| Dichiarazione di prestazione (DOP) | Scarica |
Voce di capitolato
|
|
File BIM.rfa
|
|
Xml-File WUFI
|
|
Consigli di posa
|
TRASPIR 150
| CODICE | descrizione | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pz./bancale |
|---|---|---|---|---|---|---|---|---|---|
| T150 | TRASPIR 150 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 28 |
| TTT150 | TRASPIR 150 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 28 |
| T15030 | TRASPIR 150 3m | - | 3 | 50 | 150 | 9' 10 1/8'' | 164 | 1615 | 20 |
Dati Tecnici TRASPIR 150
| Proprietà | Normativa | Valori Testati | Conversione USC |
|---|---|---|---|
| Grammatura | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Spessore | EN 1849-2 | 0,7 mm | 28 mil |
| Trasmissione del vapore d'acqua (Sd) | EN 1931 | 0,02 m | 174.825 PERM |
| Trasmissione del vapore d'acqua (dry cup) | ASTM E96/ E96M | 125 PERM | - |
| Trasmissione del vapore d'acqua (dry cup) | ASTM E96/ E96M | 7115 ng/(s·m²·Pa) | - |
| Resistenza a trazione MD/CD | EN 12311-1 | 350 / 210 N/50mm | 40 / 24 lb/in |
| Allungamento MD/CD | EN 12311-1 | 100 / 125 % | - |
| Resistenza a lacerazione del chiodo MD/CD | EN 12310-1 | 190 / 225 N | 43 / 51 lbf |
| Impermeabilità all'acqua | EN 1928 | classe W1 | - |
| Resistenza termica | - | -40 / 80 °C | -40 / 176 °F |
| Reazione al fuoco | EN 13501-1 | classe E | - |
| Resistenza al passaggio dell'aria | EN 12114 | < 0,04 m³/(m²·h·50Pa) | < 0.002 cfm/ft² at 50Pa |
| Conduttività termica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calore specifico | - | 1800 J/(kg·K) | - |
| Densità | - | ca. 215 kg/m³ | - |
| Fattore di resistenza al vapore (μ) | - | ca. 40 | - |
| Contenuto VOC | - | 0 % | - |
| Stabilità UV | EN 13859-2 | 3 mesi | - |
| Esposizione agli agenti atmosferici | - | 2 settimane | - |
| Colonna d'acqua | ISO 811 | > 250 cm | > 98.4252 in |
| Dopo invecchiamento artificiale - impermeabilità all'acqua | EN 1297 / EN 1928 | classe W1 | - |
| Dopo invecchiamento artificiale - resistenza a trazione MD/CD | EN 1297 / EN 12311-1 | 310 / 180 N/50mm | 35 / 21 lb/in |
| Dopo invecchiamento artificiale - allungamento | EN 1297 / EN 12311-1 | 45 / 60 % | - |
| Flessibilità alle basse temperature | EN 1109 | -40 / °C | -40 / °F |
Dati Tecnici TRASPIR 150 OLD
| Proprietà | Normativa | Valori Testati | Conversione USC |
|---|---|---|---|
| Grammatura | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Spessore | EN 1849-2 | 0,5 mm | 20 mil |
| Trasmissione del vapore d'acqua (Sd) | EN 1931 | 0,05 m | 69.93 PERM |
| Resistenza a trazione MD/CD | EN 12311-1 | 315 / 250 N/50mm | 36 / 29 lb/in |
| Allungamento MD/CD | EN 12311-1 | 61 / 66 % | - |
| Resistenza a lacerazione del chiodo MD/CD | EN 12310-1 | 255 / 270 N | 57 / 61 lbf |
| Impermeabilità all'acqua | EN 1928 | classe W1 | - |
| Resistenza termica | - | -40 / 80 °C | -40 / 176 °F |
| Reazione al fuoco | EN 13501-1 | classe E | - |
| Resistenza al passaggio dell'aria | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Conduttività termica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calore specifico | - | 1800 J/(kg·K) | - |
| Densità | - | ca. 300 kg/m³ | - |
| Fattore di resistenza al vapore (μ) | - | ca. 100 | - |
| Contenuto VOC | - | 0 % | - |
| Stabilità UV | EN 13859-2 | 3 mesi | - |
| Esposizione agli agenti atmosferici | - | 4 settimane | - |
| Colonna d'acqua | ISO 811 | > 300 cm | > 118.11024 in |
| Dopo invecchiamento artificiale - impermeabilità all'acqua | EN 1297 / EN 1928 | classe W1 | - |
| Dopo invecchiamento artificiale - resistenza a trazione MD/CD | EN 1297 / EN 12311-1 | 295 / 225 N/50mm | 34 / 26 lb/in |
| Dopo invecchiamento artificiale - allungamento | EN 1297 / EN 12311-1 | 45 / 47 % | - |
| Flessibilità alle basse temperature | EN 1109 | -40 / °C | -40 / °F |
| Test pioggia battente | TU Berlin | superato | - |
Voci di Capitolato
Fornitura e posa in opera di membrana altamente traspirante, tipo TRASPIR 150
Marcatura CE in accordo a : EN 13859-1/2
Proprietà:
Grammatura [g/m²] : 150
Trasmissione del vapore d'acqua Sd [m] : 0,05
Resistenza a trazione MD/CD [N/50mm] : 315/250
Allungamento MD/CD [%] : 61/66
Resistenza lacerazione chiodo MD/CD [N] : 255/270
Impermeabilità all'acqua : classe W1
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -40/+80
Indicazioni di posa per: PARETE
TRASPIR 150 si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO
TRASPIR 150 si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.
Composizione TRASPIR 150
| STRATO SUPERIORE | tessuto non tessuto in PP |
|---|---|
| STRATO INTERMEDIO | film traspirante in PP |
| STRATO INFERIORE | tessuto non tessuto in PP |
Composizione TRASPIR 150 OLD
| STRATO SUPERIORE | tessuto non tessuto in PP |
|---|---|
| STRATO INTERMEDIO | film traspirante in PP |
| STRATO INFERIORE | tessuto non tessuto in PP |
