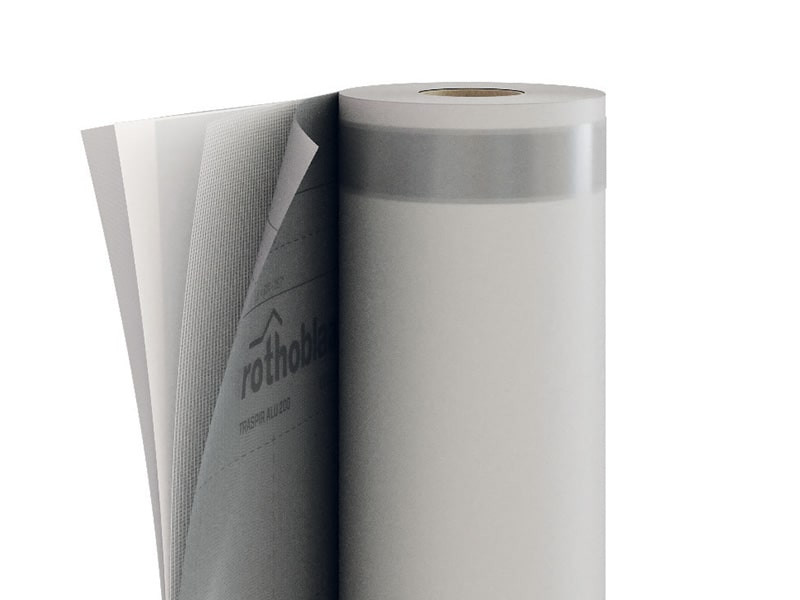

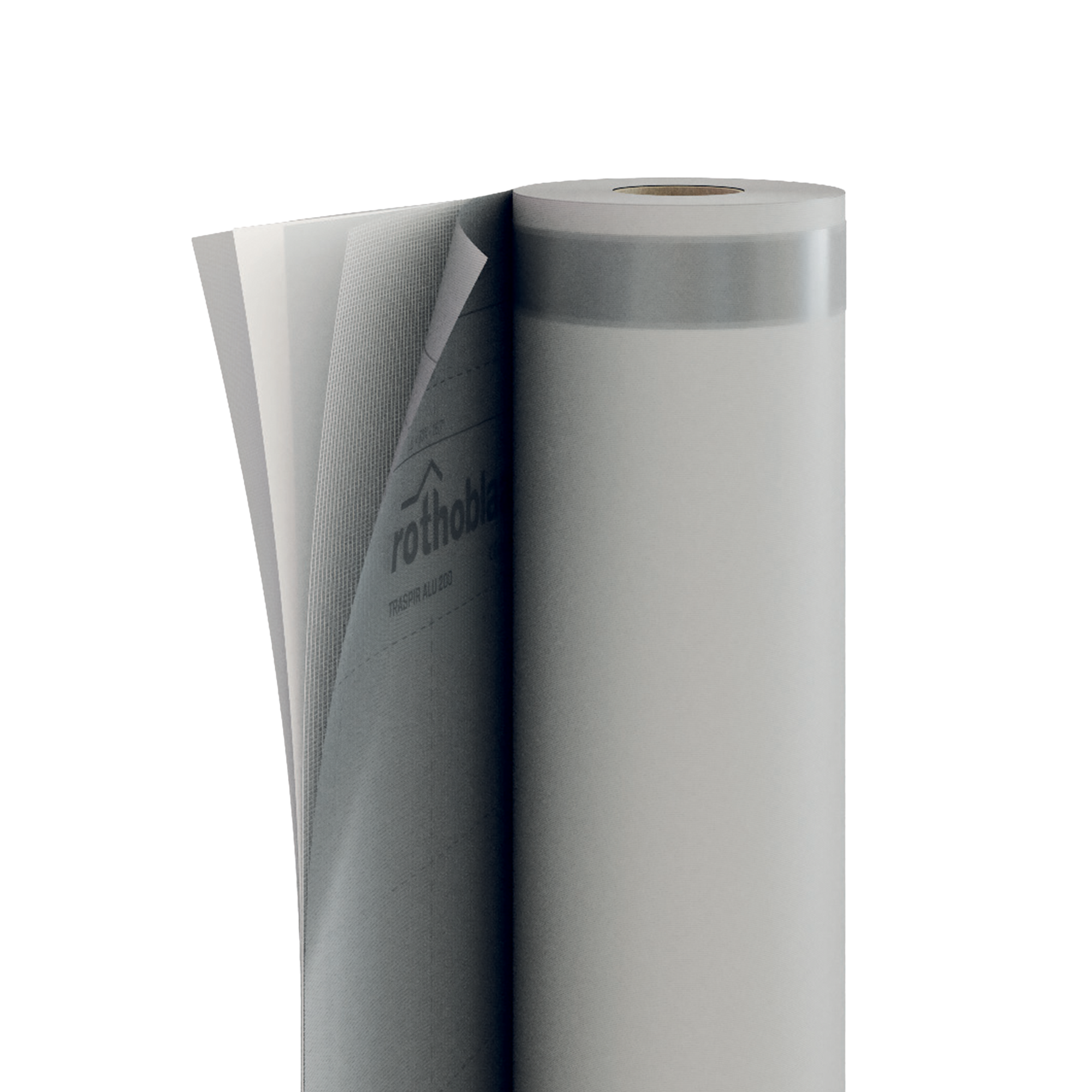

MEMBRANA ALTAMENTE TRASPIRANTE RIFLETTENTE
TRASPIR ALU 200
La membrana altamente traspirante riflettente TRASPIR ALU 200 è ideale per la posa sul lato sia esterno che interno della copertura. Ottimizza la tenuta al vento della struttura, proteggendola dall’ingresso di aria calda d’estate e fredda d’inverno. Resistente grazie all’elevata grammatura, è dotata di doppio tape integrato.
TRASPIR ALU 200, la membrana altamente traspirante che riflette il calore.
Le membrane riflettenti poste sul lato esterno assicurano un beneficio durante la stagione calda in quanto riflettono il calore verso l’esterno e respingono quello in entrata. L’elevata grammatura assicura resistenza all’abrasione e in caso di camminamento.
Il doppio tape integrato semplifica la posa assicurando una sigillatura a regola d’arte.
Documentazione
Scheda Tecnica
|
|
|---|---|
| Dichiarazione di prestazione (DOP) | Scarica |
Consigli di posa
|
TRASPIR ALU 200
| CODICE | descrizione | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pz./bancale |
|---|---|---|---|---|---|---|---|---|---|
| TTTALU200 | TRASPIR ALU 200 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 25 |
Dati Tecnici
| Proprietà | Normativa | Valori Testati | Conversione USC |
|---|---|---|---|
| Grammatura | EN 1849-2 | 200 g/m² | 0.66 oz/ft² |
| Spessore | EN 1849-2 | 0,8 mm | 31 mil |
| Trasmissione del vapore d'acqua (Sd) | EN 1931 | 0,045 m | 77.7 PERM |
| Resistenza a trazione MD/CD | EN 12311-1 | 350 / 225 N/50mm | 40 / 26 lb/in |
| Allungamento MD/CD | EN 12311-1 | 30 / 70 % | - |
| Resistenza a lacerazione del chiodo MD/CD | EN 12310-1 | 200 / 200 N | 45 / 45 lbf |
| Impermeabilità all'acqua | EN 1928 | classe W1 | - |
| Resistenza termica | - | -40 / 80 °C | -40 / 176 °F |
| Reazione al fuoco | EN 13501-1 | classe E | - |
| Resistenza al passaggio dell'aria | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conduttività termica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calore specifico | - | 1800 J/(kg·K) | - |
| Densità | - | ca. 300 kg/m³ | - |
| Fattore di resistenza al vapore (μ) | - | ca. 60 | - |
| Contenuto VOC | - | 0 % | - |
| Riflettanza | EN 15976 | 95 % | - |
| Stabilità UV | EN 13859-2 | 3 mesi | - |
| Esposizione agli agenti atmosferici | - | 4 settimane | - |
| Colonna d'acqua | ISO 811 | > 300 cm | > 118.11024 in |
| Dopo invecchiamento artificiale - impermeabilità all'acqua | EN 1297 / EN 1928 | classe W1 | - |
| Dopo invecchiamento artificiale - resistenza a trazione MD/CD | EN 1297 / EN 12311-1 | 330 / 175 N/50mm | 38 / 20 lb/in |
| Dopo invecchiamento artificiale - allungamento | EN 1297 / EN 12311-1 | 25 / 50 % | - |
| Flessibilità alle basse temperature | EN 1109 | -30 / °C | -22 / °F |
| Test pioggia battente | TU Berlin | superato | - |
| Resistenza termica equivalente con intercapedine d'aria 50mm (ε 0,025-0,88) | ISO 6946 | 0,821 / 0,731 (m²·K)/W | 4.66 / 4.15 (h·ft²·°F)/BTU |
Voci di Capitolato
Fornitura e posa in opera di membrana altamente traspirante riflettente, tipo TRASPIR ALU 200
Marcatura CE in accordo a : EN 13859-1
Proprietà:
Grammatura [g/m²] : 200
Trasmissione del vapore d'acqua Sd [m] : 0,045
Resistenza a trazione MD/CD [N/50mm] : 350/225
Allungamento MD/CD [%] : 30/70
Resistenza lacerazione chiodo MD/CD [N] : 200/200
Impermeabilità all'acqua : classe W1
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -40/+80
Reazione al fuoco : classe E
Indicazioni di posa per: TETTO
TRASPIR ALU 200 si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE. L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.
Indicazioni di posa per: PARETE
TRASPIR ALU 200 si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .
Composizione
| RIVESTIMENTO | pellicola in alluminio perforato |
|---|---|
| ARMATURA | griglia di rinforzo in PL |
| STRATO SUPERIORE | tessuto non tessuto in PP |
| STRATO INTERMEDIO | film traspirante in PL |
| STRATO INFERIORE | tessuto non tessuto in PP |
